MPLS的简单配置3

发布时间：2019-08-05 16:35:13编辑：auto阅读（1576）

实验环境：DynamipsGUI 2.8
实验拓扑：






实验目的：通过配置MPLS ×××,来达到192.168.1.0/24和192.168.2.0/24的内网互通

实验步骤：



R1:

CE1(config)#int f0/0

CE1(config-if)#ip add 192.168.1.1 255.255.255.0

CE1(config-if)#no sh

CE1(config-if)#int lo0                                 //  配置环回接口用于测试

CE1(config-if)#ip add 1.1.1.1 255.255.255.255

CE1(config-if)#no sh



R2:

PE1(config)#int f0/0

PE1(config-if)#ip add192.168.1.2 255.255.255.0

PE1(config-if)#no sh

PE1(config-if)#int f0/1

PE1(config-if)#ip add 100.1.1.1 255.255.255.252

PE1(config-if)#no sh

PE1(config-if)#int lo0

PE1(config-if)#ip add 2.2.2.2 255.255.255.255

PE1(config-if)#no shut



R3:

P(config)#int f0/1

P(config-if)#ip add 100.1.1.2 255.255.255.252

P(config-if)#no sh

P(config-if)#int f0/0

P(config-if)#ip add 100.1.1.5 255.255.255.252

P(config-if)#no sh

P(config)#int lo0

P(config-if)#ip add 3.3.3.3 255.255.255.255

P(config-if)#no sh



R4

PE2(config)#int f0/0

PE2(config-if)#ip add 100.1.1.6 255.255.255.252

PE2(config-if)#no sh

PE2(config-if)#int f0/1

PE2(config-if)#ip add 192.168.2.1 255.255.255.0

PE2(config-if)#no sh

PE2(config)#int lo0

PE2(config-if)#ip add 4.4.4.4 255.255.255.255



R5:

CE2(config)#int s0/1

CE2(config-if)#ip add 192.168.2.2 255.255.255.0

CE2(config-if)#no sh

CE2(config-if)#int lo0

CE2(config-if)#ip add 5.5.5.5 255.255.255.255

CE2(config-if)#no sh

配置好以后，可以在特权模式下使用“ show ip interface brief ”来查看路由器的接口信息，这里本人不再演示！！

二、配置动态路由协议OSPF(在PE1、P、PE2上做)：

PE1(config)#router isis

PE1(config-router)#int 0/1

PE1(config-if)#ip router isis

PE1(config-router)#int lo0

PE1(config-if)#ip router isis



P(config)#router isis

P(config-router)#int 0/1

P(config-if)#ip router isis

P(config)#router isis

P(config-router)#int 0/1

P(config-router)#int lo0

P(config-if)#ip router isis



PE2(config)#router isis

PE2(config-router)#int 0/0

PE2(config-if)#ip router isis

PE2(config-router)#int lo0

PE2(config-if)#ip router isis



配置好以后，可以在特权模式下使用“ show ip route ”来查看路由器的路由表，本人不再演示！！

三、配置MPLS（PE和P路由器）

R2:

PE1(config)#ip cef             //开启快速转发功能

PE1(config)#int f0/1

PE1(config-if)#mpls ip         //在int f0/0上启用MPLS



R3:

P(config)#ip cef               //开启快速转发功能

P(config)#int f0/0

P(config-if)#mpls ip

P(config)#int f0/1

P(config-if)#mpls ip



R4:

PE2(config)#ip cef

PE2(config)#int f0/0

PE2(config-if)#mpls ip

配置配置好以后，可以在特权模式下使用“ show mpls ldp nei ”来查看（PE和P设备）配置信息，



四、创建×××实例(在PE设备上)：

R2:

PE1(config)#ip vrf aa             //在PE1上创建×××实例,名为“aa ”

PE1(config-vrf)#rd 100:1

//配置RD: 用于区分不别×××使用相同的IP，在IP包头加了RD以后，IPV4就变成了×××-IPV4，例如：***a和***b都使用网段10.0.0.0/8，***a的RD为100：1，***b的RD为200:1，这样就能成为唯一的标识了，RD只有在不同的×××具有相同的IP时才有用，可以在同一×××的不同site配置不一样的RD，在同一台PE下，原理上不同的×××实例有不同的IP可以有相同的RD，但是厂商为了防止客户的IP变动造成与其它客户IP一致，一般都不允许不同的×××实例配置相同的RD，比如思科就会提示” % Cannot set RD, check if it's unique”.

PE1(config-vrf)#route-target both 100:1

//配置RT （通过标识来过滤不同的×××）——route-target [export|import|both]xx:xx，例如route-target both 100:1，表示只发送和接收带有100:1标识的包，不同的×××有不同的RT，同一×××不同site的RT进出标识要相互匹配

PE1(config-vrf)#int f0/0

PE1(config-if)#ip vrf forwarding aa    //将接口绑定到×××实例中

% Interface FastEthernet0/0 IP address 192.168.1.2 removed due to enabling VRF aa

//此时系统会提示接口的IP地址（f0/0）会被删除,必需重配IP，这是因为原来的IP是属于全局路由表的，现在这个接口是属于***a实例的路由表，需要重新配置IP地址（192.168.1.2 255.255.255.0）

PE1(config-if)#ip add 192.168.1.2 255.255.255.0

PE1(config-if)#no shut



R4:

PE2(config)#ip vrf bb             //在PE2上创建×××实例,名为“bb ”

PE2(config-vrf)#rd 100:1

PE2(config-vrf)#route-target both 100:1

PE2(config-vrf)# int f0/1

PE2(config-if)#ip vrf forwarding bb

% Interface FastEthernet0/1 IP address 192.168.2.1 removed due to enabling VRF bb

PE2(config-if)#ip add 192.168.2.1 255.255.255.0

PE2(config-if)#no shut





五、配置动态路由协议，在CE上配置：

R1:

CE1(config)#router eigrp 100

CE1(config-router)#no auto-summary

CE1(config-router)#net 192.168.1.0

CE1(config-router)#net 1.1.1.1



CE2(config)#router eigrp 100

CE2(config-router)# no auto-summary

CE2(config-router)#net 192.168.2.0

CE2(config-router)#net 5.5.5.5



六、配置PE间的iBGP协议，用来承载大量私有前缀(配置MPBGP协议。PE路由器从CE路由器学习到VRF路由后，需要通过运行MPBGP协议通告给其他PE)

R2:

PE1(config)#router bgp 100

PE1(config-router)#bgp router-id 2.2.2.2

PE1(config-router)#neighbor 4.4.4.4 remote-as 100

PE1(config-router)#neighbor 4.4.4.4 update-source lo0

PE1(config-router)#no synchronization

PE1(config-router)#no auto-summary

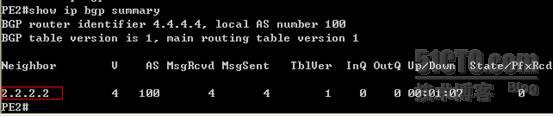

可以在特权模式下使用“show ip bgp summary ”来查看配置信息：



PE2(config)#router bgp 100

PE2(config-router)#bgp router-id 4.4.4.4

PE2(config-router)#neighbor 2.2.2.2 remote-as 100

PE2(config-router)#neighbor 2.2.2.2 update-source lo0

PE2(config-router)#no synchronization

PE2(config-router)#no auto-summary







七、启用address-family ***v4的扩展团体属性：（在PE设备上做）：

R2:

PE1(config)#router bgp 100

PE1(config-router)#address-family ***v4

PE1(config-router-af)#neighbor 4.4.4.4  activate

PE1(config-router-af)#neighbor 4.4.4.4 send-community extended



R4:

PE2(config)#router bgp 100

PE2(config-router)#address-family ***v4

PE2(config-router-af)#neighbor 2.2.2.2  activate

PE2(config-router-af)#neighbor 2.2.2.2 send-community extended



八、启用address-family ipv4 vrf ***a (在PE设备上配置):

R2:

PE1(config)#router bgp 100

PE1(config-router)#address-family ipv4 vrf aa

PE1(config-router-af)# no synchronization

PE1(config-router-af)# no auto-summary



R4:

PE2(config)#router bgp 100

PE2(config-router)#address-family ipv4 vrf bb

PE2(config-router-af)# no synchronization

PE2(config-router-af)# no auto-summary

九、在GBP与EIGRP之间做双向重分布（address-family ipv4 vrf ***a中)

R2:

PE1(config)#router bgp 100

PE1(config-router)#address-family ipv4 vrf aa

PE1(config-router-af)#redistribute eigrp 100

PE1(config)#router eigrp 100

PE1(config-router)#no auto-summary

PE1(config-router)#address-family ipv4 vrf aa

PE1(config-router-af)#net 192.168.1.0

PE1(config-router-af)#no auto-summary

PE1(config-router-af)#redistribute bgp 100 metric 1000.100.255.1.1500

PE1(config-router-af)#autonomous-system 100  //这里的100是EIGRP的自治系统号





R4:

PE2(config)#router bgp 100

PE2(config-router)#address-family ipv4 vrf bb

PE2(config-router-af)#redistribute eigrp 100

PE2(config)#router eigrp 100

PE1(config-router)#no auto-summary

PE1(config-router)#address-family ipv4 vrf aa

PE1(config-router-af)#net 192.168.2.0

PE1(config-router-af)#no auto-summary

PE1(config-router-af)#redistribute bgp 100 metric 1000.100.255.1.1500

PE1(config-router-af)#autonomous-system 100  //这里的100是EIGRP的自治系统号

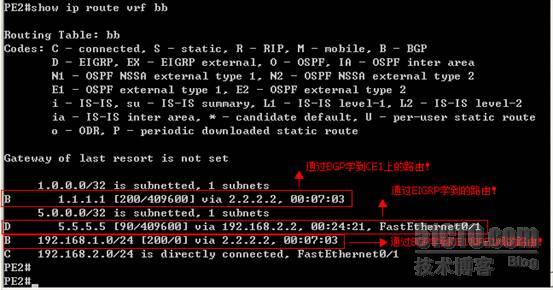

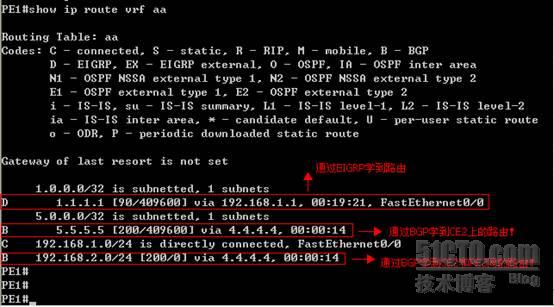

配置好以后，可以在特权模式下使用“ show ip route vrf  ***名 ”来查看路由信息：

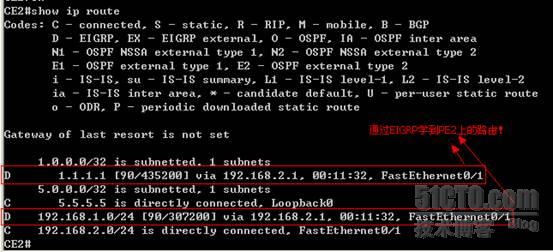

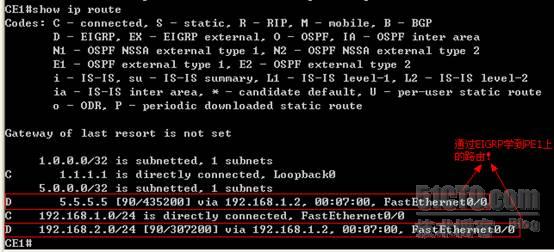

此时，可以查看CE设备上的路由表：

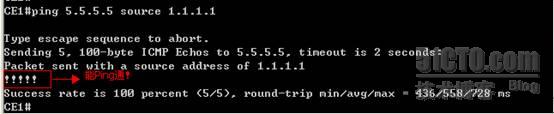

验证：用CE1(Source address1.1.1.1 ) Ping CE2 (Destination 5.5.5.5)

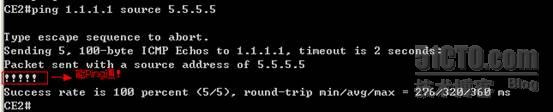

 用CE2(Source address 5.5.5.5 ) Ping CE1 (Destination 1.1.1.1)

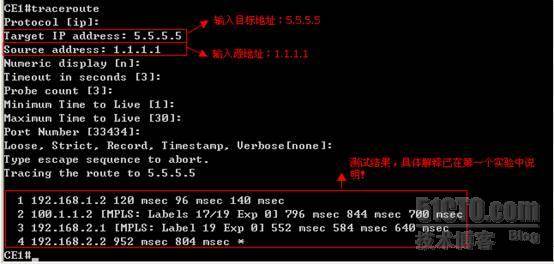

在这里看到的只是两个内网能够互通，要想数据包的走向和封装过程，需要用到 “traceroute”，路由跟踪命令，具体操作过程如下：

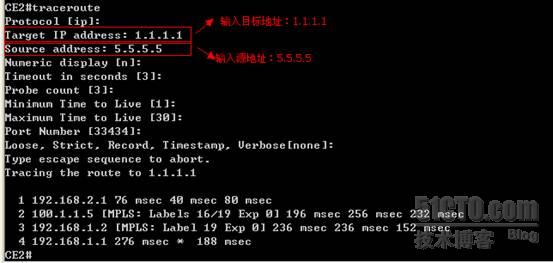

同样，在CE2上测试：结果如下：





实验完成！！！！





此实验是在小凡模拟器上完成，需要IOS的网友可以联系本人 Q:821972656

如有看不清楚图片的，可以下载附件查看！！

谢谢支持！
