基于Prometheus的Pushgateway实战

发布时间:2019-05-17 23:00:39编辑:admin阅读(4495)

    一、Pushgateway 简介

    Pushgateway 是 Prometheus 生态中一个重要工具,使用它的原因主要是:

    • Prometheus 采用 pull 模式,可能由于不在一个子网或者防火墙原因,导致 Prometheus 无法直接拉取各个 target 数据。

    • 在监控业务数据的时候,需要将不同数据汇总, 由 Prometheus 统一收集。

    由于以上原因,不得不使用 pushgateway,但在使用之前,有必要了解一下它的一些弊端:

    • 将多个节点数据汇总到 pushgateway, 如果 pushgateway 挂了,受影响比多个 target 大。

    • Prometheus 拉取状态 up 只针对 pushgateway, 无法做到对每个节点有效。

    • Pushgateway 可以持久化推送给它的所有监控数据。

    因此,即使你的监控已经下线,prometheus 还会拉取到旧的监控数据,需要手动清理 pushgateway 不要的数据。

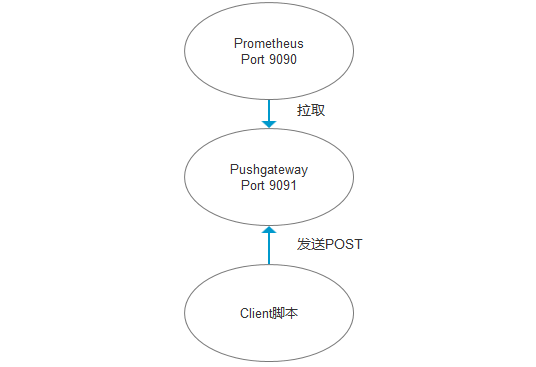

    拓扑图如下:






    二、基于Docker 安装

    使用 prom/pushgateway 的 Docker 镜像

    docker pull prom/pushgateway



    接下来启动Push Gateway:

    docker run -d \
      --name=pg \
      -p 9091:9091 \
      prom/pushgateway



    访问url:

    http://192.168.91.132:9091/

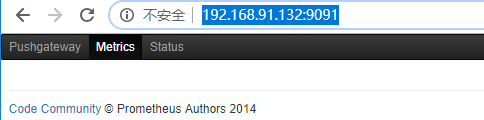

    效果如下:




    在上一篇文章 https://www.cnblogs.com/xiao987334176/p/9930517.html 中,已经搭建好了Prometheus



    要使Push Gateway正常工作,必须要在prometheus中配置对应的job才行

    修改配置文件

    vim /opt/prometheus/prometheus.yml



    添加Push Gateway,完整内容如下:

    复制代码

    global:
      scrape_interval:     60s
      evaluation_interval: 60s

    scrape_configs:
      - job_name: prometheus
        static_configs:
          - targets: ['localhost:9090']
            labels:
              instance: prometheus

      - job_name: linux
        static_configs:
          - targets: ['192.168.91.132:9100']
            labels:
              instance: localhost

      - job_name: pushgateway
        static_configs:
          - targets: ['192.168.91.132:9091']
            labels:
              instance: pushgateway

    复制代码



    由于prometheus.yml是外部加载的,docker在前面已经后台运行了。无法及时生效!

    使用 docker ps 命令查看当前docker进程

    复制代码

    CONTAINER ID        IMAGE                COMMAND                  CREATED             STATUS              PORTS                    NAMES
    59ae7d9c8c3a        prom/prometheus      "/bin/prometheus -..."   16 minutes ago      Up 16 minutes       0.0.0.0:9090->9090/tcp   awesome_mcnulty
    d907d0240018        prom/pushgateway     "/bin/pushgateway"       36 minutes ago      Up 36 minutes       0.0.0.0:9091->9091/tcp   pg
    6b06f3b354cb        grafana/grafana      "/run.sh"                About an hour ago   Up About an hour    0.0.0.0:3000->3000/tcp   grafana3
    62a0f435ea08        prom/node-exporter   "/bin/node_exporter"     2 hours ago         Up 2 hours                                   happy_galileo

    复制代码



    重启prometheus的docker容器

    docker restart 59ae7d9c8c3a

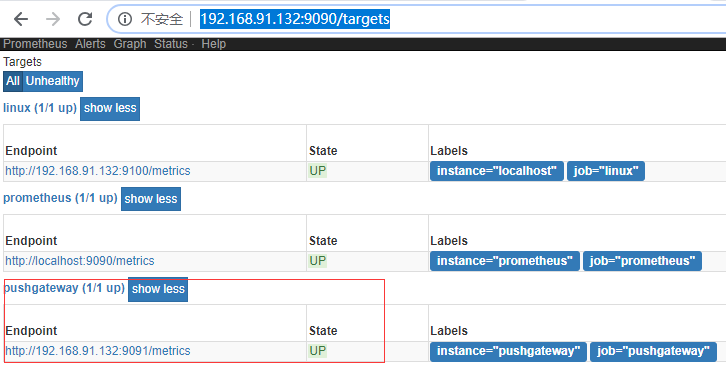

    访问targets,等待1分钟,等待pushgateway状态为UP




    三、数据管理

    正常情况我们会使用 Client SDK 推送数据到 pushgateway, 但是我们还可以通过 API 来管理, 例如:

    shell脚本

    向 {job="some_job"} 添加单条数据:

    echo "some_metric 3.14" | curl --data-binary @- http://pushgateway.example.org:9091/metrics/job/some_job



     --data-binary 表示发送二进制数据,注意:它是使用POST方式发送的!



    添加更多更复杂数据,通常数据会带上 instance, 表示来源位置:

    复制代码

    cat <<EOF | curl --data-binary @- http://pushgateway.example.org:9091/metrics/job/some_job/instance/some_instance
    # TYPE some_metric counter
    some_metric{label="val1"} 42
    # TYPE another_metric gauge
    # HELP another_metric Just an example.
    another_metric 2398.283
    EOF

    复制代码



    注意:必须是指定的格式才行!



    删除某个组下的某实例的所有数据:

    curl -X DELETE http://pushgateway.example.org:9091/metrics/job/some_job/instance/some_instance



    删除某个组下的所有数据:

    curl -X DELETE http://pushgateway.example.org:9091/metrics/job/some_job



    可以发现 pushgateway 中的数据我们通常按照 job 和 instance 分组分类,所以这两个参数不可缺少。

    因为 Prometheus 配置 pushgateway 的时候,也会指定 job 和 instance, 但是它只表示 pushgateway 实例,不能真正表达收集数据的含义。所以在 prometheus 中配置 pushgateway 的时候,需要添加 honor_labels: true 参数, 从而避免收集数据本身的 job 和 instance 被覆盖。

    注意,为了防止 pushgateway 重启或意外挂掉,导致数据丢失,我们可以通过 -persistence.file 和 -persistence.interval 参数将数据持久化下来。



    本文参考链接:

    https://songjiayang.gitbooks.io/prometheus/content/pushgateway/how.html



    python脚本

    安装模块

    pip3 install flask
    pip3 install prometheus_client



    Metrics

    Prometheus提供4种类型Metrics:CounterGaugeSummaryHistogram



    Counter

    Counter可以增长,并且在程序重启的时候会被重设为0,常被用于任务个数,总处理时间,错误个数等只增不减的指标。

    示例代码:

    复制代码

    import prometheus_client
    from prometheus_client import Counter
    from prometheus_client.core import CollectorRegistry
    from flask import Response, Flask

    app = Flask(__name__)

    requests_total = Counter("request_count", "Total request cout of the host")

    @app.route("/metrics")
    def requests_count():
        requests_total.inc()
        # requests_total.inc(2)
        return Response(prometheus_client.generate_latest(requests_total),
                        mimetype="text/plain")

    @app.route('/')
    def index():
        requests_total.inc()
        return "Hello World"

    if __name__ == "__main__":
        app.run(host="0.0.0.0")

    复制代码



    运行该脚本,访问youhost:5000/metrics

    # HELP request_count Total request cout of the host# TYPE request_count counterrequest_count 3.0



    Gauge

    Gauge与Counter类似,唯一不同的是Gauge数值可以减少,常被用于温度、利用率等指标。

    示例代码:

    复制代码

    import random
    import prometheus_client
    from prometheus_client import Gauge
    from flask import Response, Flask

    app = Flask(__name__)

    random_value = Gauge("random_value", "Random value of the request")

    @app.route("/metrics")
    def r_value():
        random_value.set(random.randint(0, 10))
        return Response(prometheus_client.generate_latest(random_value),
                        mimetype="text/plain")


    if __name__ == "__main__":
        app.run(host="0.0.0.0")

    复制代码



    运行该脚本,访问youhost:5000/metrics

    # HELP random_value Random value of the request# TYPE random_value gaugerandom_value 3.0



    Summary/Histogram

    Summary/Histogram概念比较复杂,一般exporter很难用到,暂且不说。

    PLUS

    LABELS

    使用labels来区分metric的特征

    示例代码:

    复制代码

    from prometheus_client import Counter

    c = Counter('requests_total', 'HTTP requests total', ['method', 'clientip'])

    c.labels('get', '127.0.0.1').inc()
    c.labels('post', '192.168.0.1').inc(3)
    c.labels(method="get", clientip="192.168.0.1").inc()

    复制代码



    REGISTRY

    示例代码:

    复制代码

    from prometheus_client import Counter, Gauge
    from prometheus_client.core import CollectorRegistry

    REGISTRY = CollectorRegistry(auto_describe=False)

    requests_total = Counter("request_count", "Total request cout of the host", registry=REGISTRY)
    random_value = Gauge("random_value", "Random value of the request", registry=REGISTRY)

    复制代码



    本文参考链接:

    https://blog.csdn.net/huochen1994/article/details/76263078



    举例:(网卡流量)

    先访问这篇文章《python 获取网卡实时流量》:

    http://www.py3study.com/Article/details/id/347.html



    下面这段python脚本,主要是参考上面文章的基础上修改的

    发送本机网卡流量

    复制代码

    import prometheus_client
    from prometheus_client import Counter
    from prometheus_client import Gauge
    from prometheus_client.core import CollectorRegistry
    import psutil
    import time
    import requests
    import socket

    def get_key():
        key_info = psutil.net_io_counters(pernic=True).keys()

        recv = {}
        sent = {}

        for key in key_info:
            recv.setdefault(key, psutil.net_io_counters(pernic=True).get(key).bytes_recv)
            sent.setdefault(key, psutil.net_io_counters(pernic=True).get(key).bytes_sent)

        return key_info, recv, sent


    def get_rate(func):
        import time

        key_info, old_recv, old_sent = func()

        time.sleep(1)

        key_info, now_recv, now_sent = func()

        net_in = {}
        net_out = {}

        for key in key_info:
            # float('%.2f' % a)
            # net_in.setdefault(key, float('%.2f' %((now_recv.get(key) - old_recv.get(key)) / 1024)))
            # net_out.setdefault(key, float('%.2f' %((now_sent.get(key) - old_sent.get(key)) / 1024)))

            # 计算流量
            net_in.setdefault(key, now_recv.get(key) - old_recv.get(key))
            net_out.setdefault(key, now_sent.get(key) - old_sent.get(key))

        return key_info, net_in, net_out

    # def get_host_ip():
    #     """
    #     查询本机ip地址,针对单网卡
    #     :return: ip
    #     """
    #     try:
    #         s = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
    #         s.connect(('8.8.8.8', 80))
    #         ip = s.getsockname()[0]
    #     finally:
    #         s.close()
    #         return ip

    # 打印多网卡 mac 和 ip 信息
    def PrintNetIfAddr():
        dic = psutil.net_if_addrs()
        net_dic = {}
        net_dic['no_ip'] = []  # 无ip的网卡列表
        for adapter in dic:
            snicList = dic[adapter]
            mac = '无 mac 地址'
            ipv4 = '无 ipv4 地址'
            ipv6 = '无 ipv6 地址'
            for snic in snicList:
                if snic.family.name in {'AF_LINK', 'AF_PACKET'}:
                    mac = snic.address
                elif snic.family.name == 'AF_INET':
                    ipv4 = snic.address
                elif snic.family.name == 'AF_INET6':
                    ipv6 = snic.address
            # print('%s, %s, %s, %s' % (adapter, mac, ipv4, ipv6))

            # 判断网卡名不在net_dic中时,并且网卡不是lo
            if adapter not in net_dic and adapter != 'lo':
                if not ipv4.startswith("无"):  # 判断ip地址不是以无开头
                    net_dic[adapter] = ipv4  # 增加键值对
                else:
                    net_dic['no_ip'].append(adapter)  # 无ip的网卡

        # print(net_dic)
        return net_dic

    key_info, net_in, net_out = get_rate(get_key)

    # ip=get_host_ip()  # 本机ip
    hostname = socket.gethostname() # 主机名

    REGISTRY = CollectorRegistry(auto_describe=False)
    input = Gauge("network_traffic_input", hostname,['adapter_name','unit','ip','instance'],registry=REGISTRY)  # 流入
    output = Gauge("network_traffic_output", hostname,['adapter_name','unit','ip','instance'],registry=REGISTRY)  # 流出


    for key in key_info:
        net_addr = PrintNetIfAddr()
        # 判断网卡不是lo(回环网卡)以及 不是无ip的网卡
        if key != 'lo' and  key not in net_addr['no_ip']:
            # 流入和流出
            input.labels(ip=net_addr[key],adapter_name=key, unit="Byte",instance=hostname).inc(net_in.get(key))
            output.labels(ip=net_addr[key],adapter_name=key, unit="Byte",instance=hostname).inc(net_out.get(key))

    requests.post("http://192.168.91.132:9091/metrics/job/network_traffic",data=prometheus_client.generate_latest(REGISTRY))
    print("发送了一次网卡流量数据")

    复制代码



    执行脚本,它会发送1次数据给Push Gateway

    取到的流量没有除以1024,所以默认是字节



    注意:发送的链接,约定成俗的格式如下:

    http://Pushgateway地址:9091/metrics/job/监控项目

    比如监控etcd,地址就是这样的

    http://Pushgateway地址:9091/metrics/job/etcd



    必须使用POST方式发送数据!



    代码解释

    关键代码,就是这几行

    复制代码

    REGISTRY = CollectorRegistry(auto_describe=False)
    input = Gauge("network_traffic_input", hostname,['adapter_name','unit','ip','instance'],registry=REGISTRY)  # 流入
    output = Gauge("network_traffic_output", hostname,['adapter_name','unit','ip','instance'],registry=REGISTRY)  # 流出

    input.labels(ip=net_addr[key],adapter_name=key, unit="Byte",instance=hostname).inc(net_in.get(key))
    output.labels(ip=net_addr[key],adapter_name=key, unit="Byte",instance=hostname).inc(net_out.get(key))

    复制代码



    1、自定义的指标收集类都必须到CollectorRegistry进行注册, 指标数据通过CollectorRegistry类的方法或者函数,返回给Prometheus.
    2、CollectorRegistry必须提供register()和unregister()函数,一个指标收集器可以注册多个CollectorRegistry.
    3、客户端库必须是线程安全的



    代码第一行,声明了CollectorRegistry

    input和output是流入流出的流量。Metrics使用的是Gauge

    input = Gauge("network_traffic_input", hostname,['adapter_name','unit','ip','instance'],registry=REGISTRY)  # 流入



    network_traffic_input表示键值,它必须唯一。因为在grafana图表中,要用这个键值绘制图表。

    "" 为空,它其实对应的是描述信息。为了避免数据冗长,一般不写它。

    ['adapter_name','unit','ip','instance'] ,它是一个列表,里面每一个元素都是labels,它是用来区分metric的特征

    registry=REGISTRY 把数据注册到REGISTRY中



    input.labels(ip=net_addr[key],adapter_name=key, unit="Byte",instance=hostname).inc(net_in.get(key))



    这里定义了input的labels,括号里面有3个键值对。注意:这3个键值对必须在['adapter_name','unit','ip'] 列表中。

    如果labels中要增加键值对,那么上面的列表中,也要增加对应的元素。否则会报错!


    inc表示具体值。它对应的是input

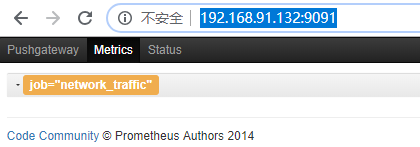

    刷新Push Gateway页面

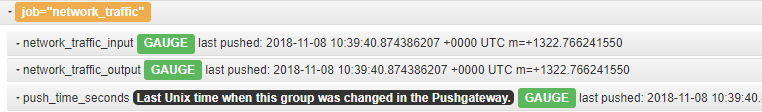

    展开数据,这里就是流入流出的数据了




     进入grafana页面,新建一个图表

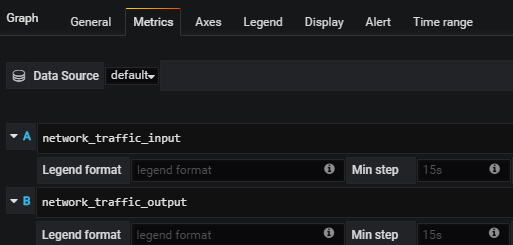

    添加网络 流入和流出指标

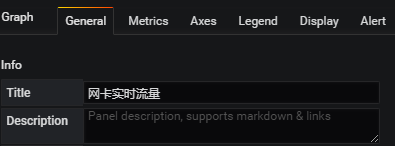

    更改标题




    设置liunx任务计划,每分钟执行一次

    * * * * * python3 /opt/test.py

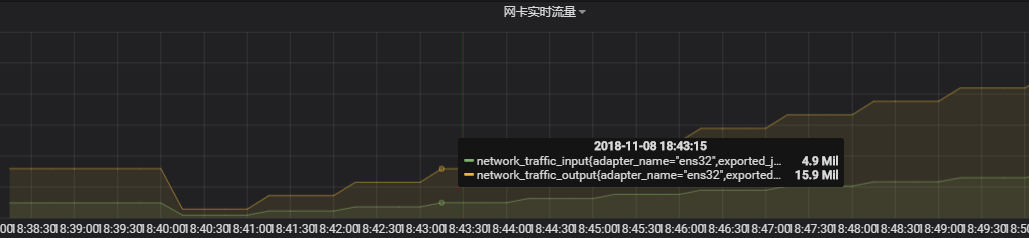

    效果如下:




    如果服务器没有流量的话,可以造点流量

    写一个脚本,持续访问某张图片

    import requestswhile True:
        requests.get("http://192.168.91.128/Netraffic/dt.jpg")    print('正在访问图片')



    如果需要监控Mysql,参考这篇文章

    https://www.jianshu.com/p/27b979554ef8



    注意:它使用的是用flask暴露了一个Metrics,用来给Prometheus提供数据。

    那么就需要在 Prometheus的配置文件中,添加对应的job才能收集到数据。

    它会定期访问暴露的http链接,获取数据。



    总结:

    使用Prometheus监控,有2中方式

    1. 暴露http方式的Metrics,注意:需要在Prometheus的配置文件中添加job

    2. 主动发送数据到Pushgateway,注意:只需要添加一个Pushgateway就可以了。它相当于一个API,无论有多少个服务器,发送到统一的地址。



    生产环境中,一般使用Pushgateway,简单,也不需要修改Prometheus的配置文件!
