    Docker Swarm部署集群

    一、Swarm简介

    Swarm是Docker的一个编排工具，参考官网：https://docs.docker.com/engine/swarm/

    Swarm 模式简介



    • 要在Swarm模式下运行docker，需要先安装docker，参考安装教程

    • 当前版本的docker包含了swarm模式，用于管理docker集群。可以使用命令行来创建swarm集群，部署应用，管理swarm的行为。



    如果你使用低于1.12.0版本的docker，可以使用独立模式的是swarm，但是建议使用最新版本

    特性



    • 与docker集成的集群管理工具

    • 去中心化设计，只使用docker引擎即可创建各类节点

    • 声明式服务模型。可以声明的方式来定义应用。

    • 动态伸缩。管理节点自动调整服务数量。

    • 高可用，对于服务期望状态做到动态调整，swarm的管理节点会持续监控集群状态，集群中有没有达到期望状态的服务，管理节点会自动调度来达到期望状态。

    • 自定义网络。可以为你的服务指定一个网络，容器创建的时候分配一个IP

    • 服务发现。管理节点给集群中每个服务一个特定的DNS名字，并给运行的容器提供负载均衡。

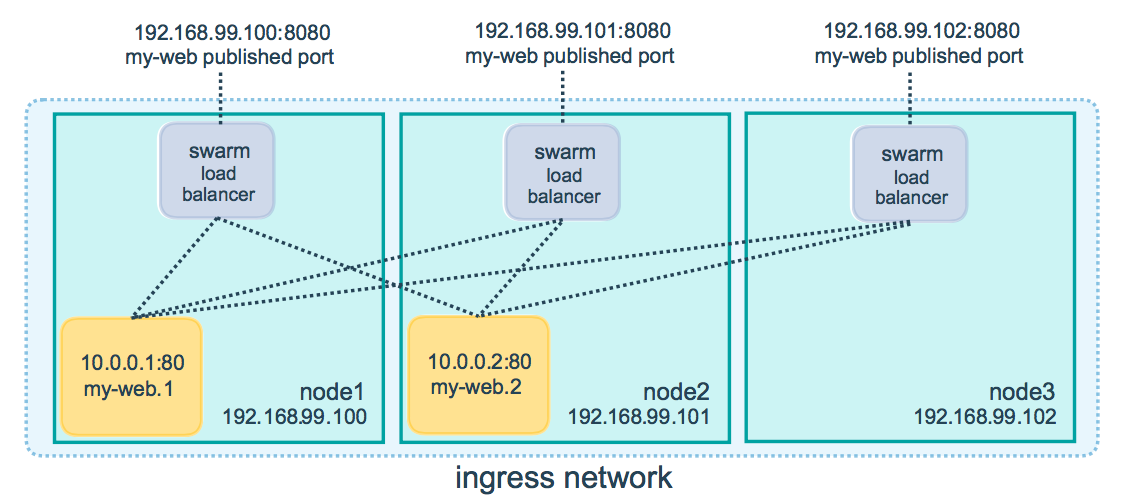

    • 负载均衡。你可以暴露服务端口给外部的负载均衡。内部swarm提供可配置的容器分配到节点的策略。

    • 默认的安全机制。swarm集群中各个节点强制TLS协议验证。连接加密，你可以自定义根证书。



    滚动更新。增量跟新，可以自定义更新下个节点的时间间隔，如果有问题，可以会滚到上个版本。



    二、安装Swarm

    本教程进行如下指导：

    • 在swarm模式下初始化一个基于docker引擎的swarm集群

    • 在swarm集群中添加节点

    • 部署应用服务到swarm集群中

    • 管理swarm集群



    本教程使用docker命令行的方式交互

    安装

    安装环境要求

    • 3台可以网络通信的Linux主机，并且安装了docker

    • 安装1.12.0以上的docker

    • 管理节点的IP地址

    • 主机之间开放端口



    准备3台主机



    • 3台主机可以是物理机，虚拟机，云主机，甚至是docker machine创建的主机。并安装docker。三台主机分别是manager1，work1和worker2.

      安装1.12.0以上的docker

    • 参考：在linux上安装docker

    • 管理节点的IP地址

    • 所有swarm集群中的节点都会连接到管理节点的IP地址

      主机间开放端口

    • 以下端口必须是开放的：

      • TCP port 2377为集群管理通信

      • TCP and UDP port 7946 为节点间通信

      • UDP port 4789 为网络间流量

    • 如果你想使用加密网络（--opt encrypted）也需要确保ip protocol 50 (ESP)是可用的



    环境说明

    操作系统主机名ip地址docker版本
    ubuntu-16.04.4-server-amd64manager1192.168.10.104Docker version 18.09.2
    ubuntu-16.04.4-server-amd64work1192.168.10.108Docker version 18.09.2
    ubuntu-16.04.4-server-amd64work2192.168.10.110Docker version 18.09.2











    创建一个Swarm集群

    完成上面的开始过程后，可以开始创建一个swarm集群。确保docker的后台应用已经在主机上运行了。



    登陆到manager1上，如果使用docker-machine创建的主机，可以docker-machine ssh manager1

    运行以下命令来创建一个新的swarm集群：

    docker swarm init --advertise-addr <MANAGER1-IP>

    MANAGER1-IP 表示管理节点



    本教程中使用如下命令在manager1上创建swarm集群：

    复制代码

    root@manager1:~# docker swarm init --advertise-addr 192.168.10.104
Swarm initialized: current node (zmvmswnwv6jcvjt1tmq65zzkg) is now a manager.

To add a worker to this swarm, run the following command:

    docker swarm join --token SWMTKN-1-4q7uby9b9vjrjryrvl9r7kgq23hx0y6nwmdt3b9kmxpfcn7vmu-97op3d7nkn8rp31e0boz0308w 192.168.10.104:2377
    To add a manager to this swarm, run 'docker swarm join-token manager' and follow the instructions.

    复制代码

    • --advertise-addr 选项表示管理节点公布它的IP是多少。其它节点必须能通过这个IP找到管理节点。

    • 命令输出了加入swarm集群的命令。通过--token选项来判断是加入为管理节点还是工作节点



    1. 运行docker info来查看当前swarm集群的状态：

    root@manager1:~# docker -v
Docker version 18.09.2, build 6247962
root@manager1:~# docker info
Containers: 0
 Running: 0
 Paused: 0
 Stopped: 0
Images: 0
Server Version: 18.09.2
Storage Driver: overlay2
 Backing Filesystem: extfs
 Supports d_type: true
 Native Overlay Diff: true
Logging Driver: json-file
Cgroup Driver: cgroupfs
Plugins:
 Volume: local
 Network: bridge host macvlan null overlay
 Log: awslogs fluentd gcplogs gelf journald json-file local logentries splunk syslog
Swarm: active
 NodeID: zmvmswnwv6jcvjt1tmq65zzkg
 Is Manager: true
 ClusterID: 04doas9mydex8aq4vadh0b0go
 Managers: 1
 Nodes: 1
 Default Address Pool: 10.0.0.0/8
 SubnetSize: 24
 Orchestration:
  Task History Retention Limit: 5
 Raft:
  Snapshot Interval: 10000
  Number of Old Snapshots to Retain: 0
  Heartbeat Tick: 1
  Election Tick: 10
 Dispatcher:
  Heartbeat Period: 5 seconds
 CA Configuration:
  Expiry Duration: 3 months
  Force Rotate: 0
 Autolock Managers: false
 Root Rotation In Progress: false
 Node Address: 192.168.10.104
 Manager Addresses:
  192.168.10.104:2377
Runtimes: runc
Default Runtime: runc
Init Binary: docker-init
containerd version: 9754871865f7fe2f4e74d43e2fc7ccd237edcbce
runc version: 09c8266bf2fcf9519a651b04ae54c967b9ab86ec
init version: v0.18.0 (expected: fec3683b971d9c3ef73f284f176672c44b448662)
Security Options:
 apparmor
 seccomp
  Profile: default
Kernel Version: 4.4.0-116-generic
Operating System: Ubuntu 16.04.4 LTS
OSType: linux
Architecture: x86_64
CPUs: 1
Total Memory: 3.859GiB
Name: manager1
ID: 7N32:4Z4C:V5JN:L4I4:PR3K:KRN7:RR6M:MYR6:TBYG:EB5C:MDTA:CRTY
Docker Root Dir: /var/lib/docker
Debug Mode (client): false
Debug Mode (server): false
Registry: https://index.docker.io/v1/
Labels:
Experimental: false
Insecure Registries:
 127.0.0.0/8
Live Restore Enabled: false

WARNING: No swap limit support

    运行docker node ls来查看节点信息

    root@manager1:~# docker node ls
ID                            HOSTNAME            STATUS              AVAILABILITY        MANAGER STATUS      ENGINE VERSION
zmvmswnwv6jcvjt1tmq65zzkg *   manager1            Ready               Active              Leader              18.09.2

    • nodeId 旁边的*号表示你当前连接到的节点。

    • docker引擎的swarm模式自动使用宿主机的主机名作为节点名。



    将节点加入到swarm集群中

    一旦前面的创建swarm集群完成，你就可以加入工作节点了。



    ssh到要加入集群的节点上，我们要加入worker1.

    运行创建swarm集群时候产生的命令来将woker1加入到集群中：

    root@work1:~# docker swarm join --token SWMTKN-1-4q7uby9b9vjrjryrvl9r7kgq23hx0y6nwmdt3b9kmxpfcn7vmu-97op3d7nkn8rp31e0boz0308w 192.168.10.104:2377
This node joined a swarm as a worker.



    如果你找不到加入命令了，可以在管理节点运行下列命令找回加入命令：

    root@manager1:~# docker swarm join-token worker
To add a worker to this swarm, run the following command:

    docker swarm join --token SWMTKN-1-4q7uby9b9vjrjryrvl9r7kgq23hx0y6nwmdt3b9kmxpfcn7vmu-97op3d7nkn8rp31e0boz0308w 192.168.10.104:2377



    ssh到worker2
    运行加入集群的命令来将worker2加入到集群：

    root@worker2:~# docker swarm join --token SWMTKN-1-4q7uby9b9vjrjryrvl9r7kgq23hx0y6nwmdt3b9kmxpfcn7vmu-97op3d7nkn8rp31e0boz0308w 192.168.10.104:2377
This node joined a swarm as a worker.



    ssh到manager1节点运行docker node ls命令来查看集群节点情况：

    root@manager1:~# docker node ls
ID                            HOSTNAME            STATUS              AVAILABILITY        MANAGER STATUS      ENGINE VERSION
zmvmswnwv6jcvjt1tmq65zzkg *   manager1            Ready               Active              Leader              18.09.2
pi6ori8t1tuestb3hzhnn265v     work1               Ready               Active                                  18.09.2
ohivom1sdi1vz1oaer1b9wpl0     work2               Ready               Active                                  18.09.2

    MANAGER列表明了集群中的管理节点。worker节点的空意味着它们是工作节点



    三、部署服务

    在创建一个swarm集群后，就可以部署服务了。本教程中你也可以加入工作节点，但是不是必须的。

    ssh到manager1节点
    运行如下命令：

    root@manager1:~# docker service create --replicas 1 --name helloworld alpine ping docker.com
qf8qydwuah1ym9xj5yxrxvhak
overall progress: 1 out of 1 tasks
1/1: running
verify: Service converged

    • docker service create用来创建服务

    • --name表明服务名字是helloworld

    • --replicas 表示期望1个服务实例

    • alpine ping docker.com 表示运行镜像是alpine，命令是ping



    运行docker service ls来查看运行的服务：

    root@manager1:~# docker service lsID                  NAME                MODE                REPLICAS            IMAGE               PORTS
qf8qydwuah1y        helloworld          replicated          1/1                 alpine:latest



    四、检查服务

    在你部署服务到Swarm集群上后，可以使用命令行来检查运行的服务



    ssh到管理节点
    运行命令docker service inspect --pretty <ID> 来查看优化显示的服务详情

    root@manager1:~# docker service inspect --pretty qf8qydwuah1y

ID:        qf8qydwuah1ym9xj5yxrxvhak
Name:        helloworld
Service Mode:    Replicated
 Replicas:    1
Placement:
UpdateConfig:
 Parallelism:    1
 On failure:    pause
 Monitoring Period: 5s
 Max failure ratio: 0
 Update order:      stop-first
RollbackConfig:
 Parallelism:    1
 On failure:    pause
 Monitoring Period: 5s
 Max failure ratio: 0
 Rollback order:    stop-first
ContainerSpec:
 Image:        alpine:latest@sha256:72c42ed48c3a2db31b7dafe17d275b634664a708d901ec9fd57b1529280f01fb
 Args:        ping docker.com
 Init:        false
Resources:
Endpoint Mode:    vip

    去掉--pretty选项将以json格式输出



    运行docker service ps <ID> 将查看到哪些节点在运行该服务实例：

    root@manager1:~# docker service ps qf8qydwuah1y
ID                  NAME                IMAGE               NODE                DESIRED STATE       CURRENT STATE           ERROR               PORTS
6u05btfqzo6j        helloworld.1        alpine:latest       manager1            Running             Running 5 minutes ago

    • 服务可能运行在管理或工作节点上，默认的管理节点可以像工作节点一样运行任务。

    • 该命令也显示服务期望的状态DESIRED STATE ，和实际的状态CURRENT STATE。



    在运行任务的节点上运行docker ps也能看到这个任务运行的容器。备注：目前运行在manager1上面

    root@manager1:~# docker ps
CONTAINER ID        IMAGE               COMMAND             CREATED             STATUS              PORTS               NAMES
236ed4a13f7a        alpine:latest       "ping docker.com"   6 minutes ago       Up 6 minutes                            helloworld.1.6u05btfqzo6j4mo4uxm5543mi



    五、动态伸缩服务实例数

    一旦你在swarm集群中部署一个服务后，你就可以使用命令行来改变服务的实例个数。在服务中运行的容器称为“任务”

    语法：

    docker service scale <ID>=数量



    ssh到manager1节点
    运行以下命令来改变服务的期望实例数：

    复制代码

    root@manager1:~# docker service scale qf8qydwuah1y=3qf8qydwuah1y scaled to 3overall progress: 3 out of 3 tasks
1/3: running
2/3: running
3/3: running
verify: Service converged

    复制代码



    运行以下命令来查看更新的任务列表：

    root@manager1:~# docker service ls
ID                  NAME                MODE                REPLICAS            IMAGE               PORTS
qf8qydwuah1y        helloworld          replicated          3/3                 alpine:latest
root@manager1:~# docker service ps qf8qydwuah1y
ID                  NAME                IMAGE               NODE                DESIRED STATE       CURRENT STATE                ERROR               PORTS
6u05btfqzo6j        helloworld.1        alpine:latest       manager1            Running             Running 10 minutes ago
m96ohuz60dw4        helloworld.2        alpine:latest       work1               Running             Running about a minute ago
9dldkulmsvwj        helloworld.3        alpine:latest       work2               Running             Running about a minute ago

    可以看到这3个任务被分布到了集群中的不同节点



    ssh到运行服务的主机work1上运行docker ps查看运行的容器：

    root@work1:~# docker ps
CONTAINER ID        IMAGE               COMMAND             CREATED             STATUS              PORTS               NAMES
fafaa17a2c6a        alpine:latest       "ping docker.com"   2 minutes ago       Up 2 minutes                            helloworld.2.m96ohuz60dw4twr9np4kd8hz3



    六、删除应用

    接下来删除应用


    ssh到管理节点
    运行docker service rm <ID>来删除服务：

    复制代码

    root@manager1:~# docker service ls
ID                  NAME                MODE                REPLICAS            IMAGE               PORTS
qf8qydwuah1y        helloworld          replicated          3/3                 alpine:latest
root@manager1:~# docker service rm qf8qydwuah1yqf8qydwuah1y
root@manager1:~# docker service ls
ID                  NAME                MODE                REPLICAS            IMAGE               PORTS

    复制代码



    运行docker service inspect <ID>会发现服务不存在了

    root@manager1:~# docker service inspect qf8qydwuah1y
[]
Status: Error: no such service: qf8qydwuah1y, Code: 1

    尽管服务不存在了，任务容器还需要几秒钟来清理，你可以在节点上docker ps查看任务什么时候被移除。



    七、滚动更新

    在前面的章节中，修改了实例数。本节使用etcd:2.0.5 镜像来部署服务，然后滚动升级到etcd:2.0.10



    ssh到管理节点
    部署etcd:2.0.5 服务，配置10s的更新间隔:

    复制代码

    root@manager1:~# docker service create --replicas 2 --name etcd --update-delay 10s elcolio/etcd:2.0.5

vh7w3mq5q0vc634w8x6m8r3m6
overall progress: 2 out of 2 tasks
1/2: running
2/2: running
verify: Service converged

    复制代码



    • 注意：教程使用的是redis镜像，我使用的是etcd镜像拉

    • 在服务部署阶段就指定滚动升级策略

    • --update-delay配置了更新服务的时间间隔,你可以指定时间T为秒是Ts，分是Tm，或时是Th，所以10m30s就是10分30秒的延迟

    • 默认的调度器scheduler一次更新一个任务.你可以传入参数--update-parallelism来配置调度器同时更新的最大任务数量

    • 默认的当一个更新任务返回RUNNING状态后，调度器才调度另一个更新任务，直到所有任务都更新了。如果更新过程中任何任务返回了FAILED，调度器就会停止更新。你可以给命令docker service create or docker service update配置配置--update-failure-action，来配置这个行为。



    查看etcd服务

    root@manager1:~# docker service inspect --pretty etcd

ID:        vh7w3mq5q0vc634w8x6m8r3m6
Name:        etcd
Service Mode:    Replicated
 Replicas:    2
Placement:
UpdateConfig:
 Parallelism:    1
 Delay:        10s
 On failure:    pause
 Monitoring Period: 5s
 Max failure ratio: 0
 Update order:      stop-first
RollbackConfig:
 Parallelism:    1
 On failure:    pause
 Monitoring Period: 5s
 Max failure ratio: 0
 Rollback order:    stop-first
ContainerSpec:
 Image:        elcolio/etcd:2.0.5@sha256:fa9c5bdfd7164b75d944da3693d891e1fd18c7c757bbb5c00caa99aef312a428
 Init:        false
Resources:
Endpoint Mode:    vip



    现在可以更新etcd的容器镜像了，语法：

    docker service update --image <镜像名> <服务名>



    运行以下命令，swarm的管理节点将会根据更新策略UpdateConfig来更新各个节点：

    复制代码

    root@manager1:~# docker service update --image elcolio/etcd:2.0.10 etcd
etcd
overall progress: 2 out of 2 tasks
1/2: running
2/2: running
verify: Service converged

    复制代码

    调度器依照以下步骤来滚动更新：

    • 停止第一个任务

    • 对停止的任务进行更新

    • 对更新的任务进行启动

    • 如果更新的任务返回RUNNING，等待特定间隔后启动下一个任务

    • 如果在任何更新的时间，任务返回了FAILED，则停止更新。



    运行命令docker service inspect --pretty etcd来查看新镜像的期望状态,可以看到显示了UpdateStatus完成。

    root@manager1:~# docker service inspect --pretty etcd

ID:        vh7w3mq5q0vc634w8x6m8r3m6
Name:        etcd
Service Mode:    Replicated
 Replicas:    2
UpdateStatus:
 State:        completed
 Started:    2 minutes ago
 Completed:    About a minute ago
 Message:    update completed
Placement:
UpdateConfig:
 Parallelism:    1
 Delay:        10s
 On failure:    pause
 Monitoring Period: 5s
 Max failure ratio: 0
 Update order:      stop-first
RollbackConfig:
 Parallelism:    1
 On failure:    pause
 Monitoring Period: 5s
 Max failure ratio: 0
 Rollback order:    stop-first
ContainerSpec:
 Image:        elcolio/etcd:2.0.10@sha256:9a2e9a6ad26ddd87204b248c38d18b397881fc16283e4ac4ed5bfbf2ce03fa4c
 Init:        false
Resources:
Endpoint Mode:    vip



    如果中间有升级失败的，则会显示如下信息：

    复制代码

    $ docker service inspect --pretty etcd

ID:             0u6a4s31ybk7yw2wyvtikmu50
Name:           redis
...snip...
Update status:
 State:      paused
 Started:    11 seconds ago
 Message:    update paused due to failure or early termination of task 9p7ith557h8ndf0ui9s0q951b
...snip...

    复制代码

    • 重新开始一个升级过程：docker service update

    • 为了避免重复失败升级，要重新配置服务服务，添加适当的参数在运行docker service update



    运行docker service ps <服务名>来查看本次滚动更新的过程：

    复制代码

    root@manager1:~# docker service ps etcd
ID                  NAME                IMAGE                 NODE                DESIRED STATE       CURRENT STATE            ERROR               PORTS
nzwtsi4p8stw        etcd.1              elcolio/etcd:2.0.10   work1               Running             Running 3 minutes ago
lom9z7y8rlps         \_ etcd.1          elcolio/etcd:2.0.5    work1               Shutdown            Shutdown 3 minutes ago
8h8xjzyhlq1a        etcd.2              elcolio/etcd:2.0.10   manager1            Running             Running 3 minutes ago
6hpxbv34jnfz         \_ etcd.2          elcolio/etcd:2.0.5    manager1            Shutdown            Shutdown 3 minutes ago

    复制代码



    注意升级后老的容器只是停止了，并没有删除

    复制代码

    root@manager1:~# docker ps -a
CONTAINER ID        IMAGE                 COMMAND                  CREATED             STATUS                        PORTS                               NAMES
e905f60e2ec3        elcolio/etcd:2.0.10   "/bin/run.sh"            4 minutes ago       Up 4 minutes                  2379-2380/tcp, 4001/tcp, 7001/tcp   etcd.2.8h8xjzyhlq1a7o5wu5tfqq17z
13886eb8ea94        elcolio/etcd:2.0.5    "/bin/run.sh"            7 minutes ago       Exited (137) 4 minutes ago                                        etcd.2.6hpxbv34jnfz0bjl1yx4xnwdd
b0963cce9bf3        elcolio/etcd:2.0.5    "/bin/run.sh /bin/ba…"   12 minutes ago      Exited (130) 11 minutes ago                                       hopeful_feistel

    复制代码



    八、从集群中下线一个节点

    • 前面的教程中管理节点会把任务分配给ACTIVE的节点，所有ACTIVE的节点都能接到任务

    • 有时候，例如特定的维护时间，我们就需要从集群中下线一个节点。下线节点使节点不会接受新任务，管理节点会停止该节点上的任务，分配到别的ACTIVE的节点上。

    • 注意：下线一个节点不移除节点中的独立容器，如docker run，docker-compose up或docker API启动的容器都不会删除。节点的状态仅影响集群服务的负载是否分到该节点。



    ssh到manageer1
    运行docker node ls，验证所有节点都是ACTIVE的：

    复制代码

    root@manager1:~# docker node ls
ID                            HOSTNAME            STATUS              AVAILABILITY        MANAGER STATUS      ENGINE VERSION
zmvmswnwv6jcvjt1tmq65zzkg *   manager1            Ready               Active              Leader              18.09.2pi6ori8t1tuestb3hzhnn265v     work1               Ready               Active                                  18.09.2ohivom1sdi1vz1oaer1b9wpl0     work2               Ready               Active                                  18.09.2

    复制代码



    如果弄的etcd服务还没有从滚动更新中起来，需要启动起来：
    运行docker service ps etcd查看管理节点如何分配任务到不同节点：

    复制代码

    root@manager1:~# docker service ps etcd
ID                  NAME                IMAGE                 NODE                DESIRED STATE       CURRENT STATE            ERROR               PORTS
nzwtsi4p8stw        etcd.1              elcolio/etcd:2.0.10   work1               Running             Running 6 minutes ago
lom9z7y8rlps         \_ etcd.1          elcolio/etcd:2.0.5    work1               Shutdown            Shutdown 6 minutes ago
8h8xjzyhlq1a        etcd.2              elcolio/etcd:2.0.10   manager1            Running             Running 6 minutes ago
6hpxbv34jnfz         \_ etcd.2          elcolio/etcd:2.0.5    manager1            Shutdown            Shutdown 6 minutes ago

    复制代码



    运行docker node update --availability drain <NODE>来下线一个节点：

    root@manager1:~# docker node update --availability drain manager1
manager1



    运行以下来检查节点的可用性：
    可以看到该节点的可用性是Drain

    复制代码

    root@manager1:~# docker node ls
ID                            HOSTNAME            STATUS              AVAILABILITY        MANAGER STATUS      ENGINE VERSION
zmvmswnwv6jcvjt1tmq65zzkg *   manager1            Ready               Drain               Leader              18.09.2pi6ori8t1tuestb3hzhnn265v     work1               Ready               Active                                  18.09.2ohivom1sdi1vz1oaer1b9wpl0     work2               Ready               Active                                  18.09.2

    复制代码



    docker node inspect --pretty manager1

    root@manager1:~# docker node inspect --pretty manager1
ID:            zmvmswnwv6jcvjt1tmq65zzkg
Hostname:                  manager1
Joined at:                 2019-08-24 12:11:37.150001136 +0000 utc
Status:
 State:            Ready
 Availability:             Drain
 Address:        192.168.10.104
Manager Status:
 Address:        192.168.10.104:2377
 Raft Status:        Reachable
 Leader:        Yes
Platform:
 Operating System:    linux
 Architecture:        x86_64
Resources:
 CPUs:            1
 Memory:        3.859GiB
Plugins:
 Log:        awslogs, fluentd, gcplogs, gelf, journald, json-file, local, logentries, splunk, syslog
 Network:        bridge, host, macvlan, null, overlay
 Volume:        local
Engine Version:        18.09.2
TLS Info:
 TrustRoot:
-----BEGIN CERTIFICATE-----
MIIBajCCARCgAwIBAgIUHwOd2JFLTCBePSGfOYdPvomygdEwCgYIKoZIzj0EAwIw
EzERMA8GA1UEAxMIc3dhcm0tY2EwHhcNMTkwODI0MTIwNzAwWhcNMzkwODE5MTIw
NzAwWjATMREwDwYDVQQDEwhzd2FybS1jYTBZMBMGByqGSM49AgEGCCqGSM49AwEH
A0IABDQ1v1QxJoRfkoo6hWcKkYD6ixGtd/YCnTVuqOcpyh97dQ3qVPUIEJoafORt
5yQCu8mLOCH1mWrXjA2yVo/Z6DqjQjBAMA4GA1UdDwEB/wQEAwIBBjAPBgNVHRMB
Af8EBTADAQH/MB0GA1UdDgQWBBT3zbMseoYHkZ60+VhVDGn1qdv4njAKBggqhkjO
PQQDAgNIADBFAiA/nXEN/f6wpUtOWwUBDNAXlKmhp7j+MjfD84+ksu+JEgIhAL6O
ZYp25KHMOGQaVWDPJZIzObWofJvxFwE4hHRkbCaH
-----END CERTIFICATE-----

 Issuer Subject:    MBMxETAPBgNVBAMTCHN3YXJtLWNh
 Issuer Public Key:    MFkwEwYHKoZIzj0CAQYIKoZIzj0DAQcDQgAENDW/VDEmhF+SijqFZwqRgPqLEa139gKdNW6o5ynKH3t1DepU9QgQmhp85G3nJAK7yYs4IfWZateMDbJWj9noOg==

    运行docker service ps etcd来查看管理节点是如何重新分配任务的：
    可以看到管理节点将下线节点的任务停止了，为了保障副本数量，重新在active的节点上调度了任务。

    复制代码

    root@manager1:~# docker service ps etcd
ID                  NAME                IMAGE                 NODE                DESIRED STATE       CURRENT STATE                 ERROR               PORTS
nzwtsi4p8stw        etcd.1              elcolio/etcd:2.0.10   work1               Running             Running 9 minutes ago
lom9z7y8rlps         \_ etcd.1          elcolio/etcd:2.0.5    work1               Shutdown            Shutdown 9 minutes ago
31x8luhz56zn        etcd.2              elcolio/etcd:2.0.10   work2               Running             Running about a minute ago
8h8xjzyhlq1a         \_ etcd.2          elcolio/etcd:2.0.10   manager1            Shutdown            Shutdown about a minute ago
6hpxbv34jnfz         \_ etcd.2          elcolio/etcd:2.0.5    manager1            Shutdown            Shutdown 9 minutes ago

    复制代码



    运行docker node update --availability active <NODE>来重新active该节点：

    root@manager1:~# docker node update --availability active manager1
manager1



    查看节点状态，可以看到节点状态重新为Active

    root@manager1:~# docker node inspect --pretty manager1
ID:            zmvmswnwv6jcvjt1tmq65zzkg
Hostname:                  manager1
Joined at:                 2019-08-24 12:11:37.150001136 +0000 utc
Status:
 State:            Ready
 Availability:             Active
 Address:        192.168.10.104
Manager Status:
 Address:        192.168.10.104:2377
 Raft Status:        Reachable
 Leader:        Yes
Platform:
 Operating System:    linux
 Architecture:        x86_64
Resources:
 CPUs:            1
 Memory:        3.859GiB
Plugins:
 Log:        awslogs, fluentd, gcplogs, gelf, journald, json-file, local, logentries, splunk, syslog
 Network:        bridge, host, macvlan, null, overlay
 Volume:        local
Engine Version:        18.09.2
TLS Info:
 TrustRoot:
-----BEGIN CERTIFICATE-----
MIIBajCCARCgAwIBAgIUHwOd2JFLTCBePSGfOYdPvomygdEwCgYIKoZIzj0EAwIw
EzERMA8GA1UEAxMIc3dhcm0tY2EwHhcNMTkwODI0MTIwNzAwWhcNMzkwODE5MTIw
NzAwWjATMREwDwYDVQQDEwhzd2FybS1jYTBZMBMGByqGSM49AgEGCCqGSM49AwEH
A0IABDQ1v1QxJoRfkoo6hWcKkYD6ixGtd/YCnTVuqOcpyh97dQ3qVPUIEJoafORt
5yQCu8mLOCH1mWrXjA2yVo/Z6DqjQjBAMA4GA1UdDwEB/wQEAwIBBjAPBgNVHRMB
Af8EBTADAQH/MB0GA1UdDgQWBBT3zbMseoYHkZ60+VhVDGn1qdv4njAKBggqhkjO
PQQDAgNIADBFAiA/nXEN/f6wpUtOWwUBDNAXlKmhp7j+MjfD84+ksu+JEgIhAL6O
ZYp25KHMOGQaVWDPJZIzObWofJvxFwE4hHRkbCaH
-----END CERTIFICATE-----

 Issuer Subject:    MBMxETAPBgNVBAMTCHN3YXJtLWNh
 Issuer Public Key:    MFkwEwYHKoZIzj0CAQYIKoZIzj0DAQcDQgAENDW/VDEmhF+SijqFZwqRgPqLEa139gKdNW6o5ynKH3t1DepU9QgQmhp85G3nJAK7yYs4IfWZateMDbJWj9noOg==

    当节点重新active的时候，在以下情况下它会重新接受任务：

    • 当一个服务缩容扩容时

    • 在滚动更新的时候

    • 当另一个节点Drain下线的时候

    • 当一个任务在另一个active节点上运行失败的时候



    九、使用swarm模式的路由网络

    • docker的swarm模式使服务暴露给外部端口更加方便。所有的节点都在一个路由网络里。这个路由网络使得集群内的所有节点都能在开放的端口上接受请求。即使节点上没有任务运行，这个服务的端口也暴露的。路由网络路由所有的请求到暴露端口的节点上。

    • 前提是需要暴露以下端口来使节点间能通信

      • Port 7946 TCP/UDP for container network discovery.用于容器间网络发现

      • Port 4789 UDP for the container ingress network.用于容器进入网络

    • 你也必须开放节点之间的公开端口，和任何外部资源端口，例如一个外部的负载均衡。

    • 你也可以使特定服务绕过路由网络



    为一个服务暴露端口

    使用--publish来在创建一个服务的时候暴露端口。target指明容器内暴露的端口。published指明绑定到路由网络上的端口。如果不写published，就会为每个服务绑定一个随机的高数字端口。你需要检查任务才能确定端口



    先删除etcd，再重新部署etcd，指定映射端口，查看进程

    root@manager1:~# docker service rm etcd
etcd
root@manager1:~# docker service create --name etcd --publish published=2379,target=2379 --replicas 1 elcolio/etcd:2.0.10
0xej3ym93411svulph7f5l0m0
overall progress: 1 out of 1 tasks
1/1: running
verify: Service converged
root@manager1:~# docker service ps etcd
ID                  NAME                IMAGE                 NODE                DESIRED STATE       CURRENT STATE            ERROR               PORTS
tqmgklo7fbmb        etcd.1              elcolio/etcd:2.0.10   manager1            Running             Running 14 seconds ago

    • 注意旧版的语法是冒号分开的published：target，例如 -p 8080:80。新语法更易读且灵活。

    • 当你在任何节点访问8080端口时，路由网络将把请求分发到一个active的容器中。在各个节点，8080端口可能并没有绑定，但是路由网络知道如何路由流量，并防止任何端口冲突。

    • 路由网络监听各个节点的IP上的 published port 。从外面看，这些端口是各个节点暴露的。对于别的IP地址，只在该主机内可以访问。


    https://docs.docker.com/engine/swarm/images/ingress-routing-mesh.png



    你可以用以下命令给一个已经存在的服务暴露端口

    复制代码

    root@manager1:~# docker service ls
ID                  NAME                MODE                REPLICAS            IMAGE                 PORTS
0xej3ym93411        etcd                replicated          1/1                 elcolio/etcd:2.0.10   *:2379->2379/tcp
root@manager1:~#
root@manager1:~# docker service update --publish-add published=20379,target=2379 etcd
etcd
overall progress: 1 out of 1 tasks
1/1: running
verify: Service converged

    复制代码



    你可以使用docker service inspect来查看服务暴露的端口：

    root@manager1:~# docker service inspect --format="{{json .Endpoint.Spec.Ports}}" etcd
[{"Protocol":"tcp","TargetPort":2379,"PublishedPort":20379,"PublishMode":"ingress"},{"Protocol":"tcp","TargetPort":2379,"PublishedPort":2379,"PublishMode":"ingress"}]

    • The output shows the (labeled TargetPort) from the containers and the (labeled PublishedPort) where nodes listen for requests for the service.



    访问etcd api，查看版本

    使用命令：docker service ps etcd 得知etcd运行在manager1，因此访问地址为：

    root@manager1:~# curl http://192.168.10.104:20379/version
etcd 2.0.10



    仅暴露一个TCP或UDP端口

    注意：这部分内容出现的命令，不需要执行

    默认你暴露的端口都是TCP的。如果你使用长语法（Docker 1.13 and higher），设置protocol为tcp或udp即可暴露相应端口

    仅TCP

    长语法
$ docker service create --name dns-cache \
  --publish published=53,target=53 \
  dns-cache
短语法
$ docker service create --name dns-cache \
  -p 53:53 \
  dns-cache



    TCP和UDP

    长语法
$ docker service create --name dns-cache \
  --publish published=53,target=53 \
  --publish published=53,target=53,protocol=udp \
  dns-cache
 短语法
$ docker service create --name dns-cache \
  -p 53:53 \
  -p 53:53/udp \
  dns-cache



    只暴露UDP
    长语法
$ docker service create --name dns-cache \
  --publish published=53,target=53,protocol=udp \
  dns-cache
短语法
$ docker service create --name dns-cache \
  -p 53:53/udp \
  dns-cache



    绕过路由网络

    • 你可以绕过路由网络，直接和一个节点上的端口通信，来访问服务。这叫做Host模式：

      • 如果该节点上没有服务运行，服务也没有监听端口，则可能无法通信。

      • 你不能在一个节点上运行多个服务实例他们绑定同一个静态target端口。或者你让docker分配随机高数字端口（通过空配置target），或者确保该节点上只运行一个服务实例（通过配置全局服务global service 而不是副本服务，或者使用配置限制）。

    • 为了绕过路由网络，必须使用长格式--publish，设置模式mode为host模式。如果你忽略了mode设置或者设置为内网ingress，则路由网络将启动。下面的命令创建了全局应用使用host模式绕过路由网络：

    $ docker service create --name dns-cache \
  --publish published=53,target=53,protocol=udp,mode=host \
  --mode global \
  dns-cache

    十、配置外部的负载均衡

    • 你可以为swarm集群配置外部的负载均衡，或者结合路由网络使用或者完全不使用：

      使用路由网络

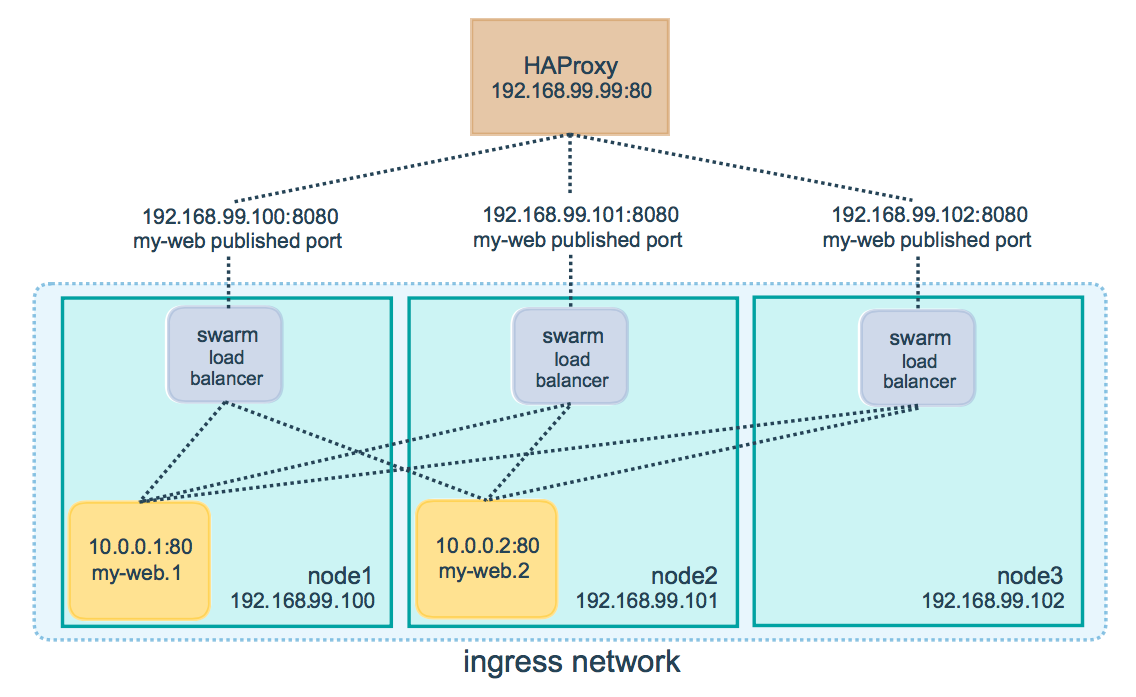

    • 你可以使用一个外部的HAProxy来负载均衡，服务是8080端口上的nginx服务：


    • 在这个例子中负载均衡器和集群节点之间的8080端口必须是开放的。swarm集群节点在一个外部不可访问的内网中，节点可以与HAProxy通信。

    • 你可以配置负载均衡器分流请求到不同的集群节点，即使节点上没有服务运行。例如你可以如下配置HAProxy：/etc/haproxy/haproxy.cfg：



    安装haproxy

    由于机器资源不够，这里在manager1节点，安装haproxy

    apt-get install -y haproxy



    配置haproxy

    vim /etc/haproxy/haproxy.cfg

    最后一行添加

    # Configure HAProxy to listen on port 80
frontend http_front
   bind *:80
   stats uri /haproxy?stats
   default_backend http_back

# Configure HAProxy to route requests to swarm nodes on port 8080
backend http_back
   balance roundrobin
   server node1 192.168.10.104:2379 check
   server node2 192.168.10.108:2379 check
   server node3 192.168.10.110:2379 check

    • 当你请求HAProxy的80端口的时候，它会转发请求到后端节点。swarm的路由网络会路由到相应的服务节点。这样无论任何原因swarm的调度器调度服务到不同节点，都不需要重新配置负载均衡。

    • 你可以配置任何类型的负载均衡来分流请求。关于HAProxy参考 HAProxy documentation

    • 不使用路由网络

    • 如果不使用路由网络，配置--endpoint-mode的值为dnsrr，而不是vip。在本例子中没有一个固定的虚拟IP。Docker为服务做了DNS注册，这样一个服务的DNS查询会返回一系列IP地址。客户端就可以直接连接其中一个节点。你负责提供这一系列的IP地址，开放端口给你的负载均衡器。参考Configure service discovery.



    重新加载配置

    service haproxy reload



    访问haproxy

    http://192.168.10.104/haproxy?stats

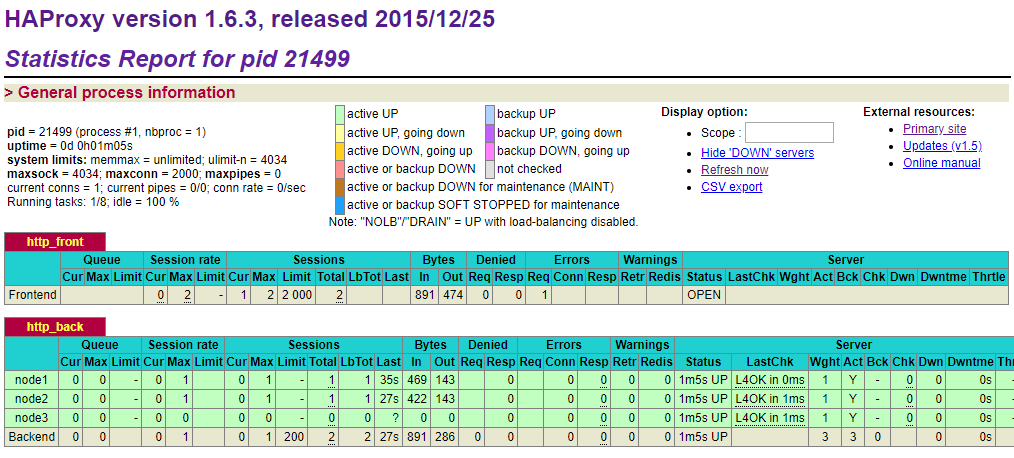

    效果如下：




     可以发现3台node的Act状态为Y，表示活跃。



    访问etcd api的版本

    http://192.168.10.104/version

    效果如下：






    本文参考链接：

    https://www.cnblogs.com/drawnkid/p/8487337.html


关键字：

上一篇： Docker容器跨主机通信之：OVS+GRE

下一篇： GitLab+Jenkins持续集成
