Docker容器跨主机通信之：OVS+GRE

发布时间：2020-03-03 13:15:40编辑：admin阅读（2774）

一、概述

由于docker自身还未支持跨主机容器通信，需要借助docker网络开源解决方案

OVS

OpenVSwich即开放式虚拟交换机实现，简称OVS，OVS在云计算领域应用广泛，值得我们去学习使用。

OpenVSwich

OpenVSwich是一种开源软件，通过软件的方式实现二层交换机功能，专门管理多租赁云计算网络环境，提供虚拟网络中的访问策略、网络隔离、流量监控等。

既然是虚拟交换机，自然与传统的物理交换机有着相同的特性，操作中可以按照理解物理交换机的方式去操作，有助于对虚拟交换机的认识。

GRE隧道

GRE即通用路由协议封装，隧道技术是一种封装技术，将网络层协议（如IP）的数据报文进行封装，使这些封装的数据报文能够在另一个网络层协议中传输。可以看作是一个虚拟点到点连接，所以建立隧道时，要配置好隧道源地址和目的地址。



二、基于OVS+GRE的大二层通信

实验环境

操作系统	主机	主机ip	容器网段
ubuntu-16.04.4-server-amd64	主机1	172.31.15.168	172.17.43.1/24
ubuntu-16.04.4-server-amd64	主机2	172.31.4.143	172.17.42.1/24

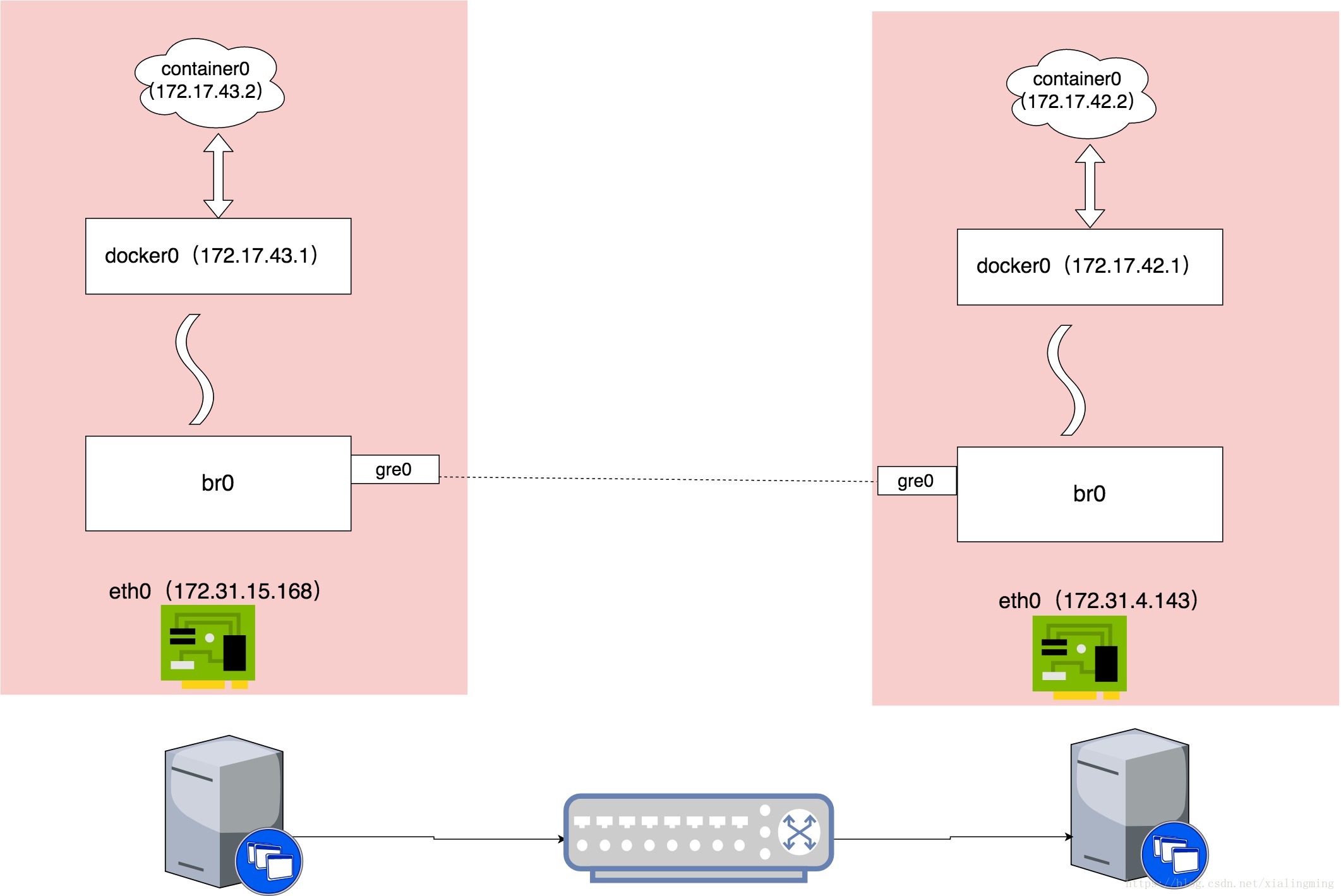

示意图





修改Docker0的网络地址

编辑主机1上的 /etc/docker/daemon.json 文件，添加内容：

{ "bip": "172.17.43.1/24" }



编辑主机2上的 /etc/docker/daemon.json 文件，添加内容：

{ "bip":"172.17.42.1/24" }



重启docker服务

主机1和主机2上均执行如下命令重启docker服务以使修改后的docker0网段生效

systemctl restart docker



创建ovs bridge

主机1和主机2 操作：

安装 openvswitch

apt install -y openvswitch-switch

创建bro网桥

ovs-vsctl add-br br0



查看bro网桥



root@ubuntu:~# ifconfig br0
br0       Link encap:以太网  硬件地址 1e:cc:2c:52:13:42
          BROADCAST MULTICAST  MTU:1500  跃点数:1
          接收数据包:0 错误:0 丢弃:0 过载:0 帧数:0
          发送数据包:0 错误:0 丢弃:0 过载:0 载波:0
          碰撞:0 发送队列长度:1
          接收字节:0 (0.0 B)  发送字节:0 (0.0 B)





设置gre端口

将gre0接口加入到网桥obr0， 远程IP写对端IP（创建一个GRE隧道并添加到网桥中）

主机1 执行：

ovs-vsctl add-port br0 gre0 -- set Interface gre0 type=gre option:remote_ip=172.31.4.143

注意：172.31.4.143 是主机2的ip地址。



主机2 执行：

ovs-vsctl add-port br0 gre0 -- set Interface gre0 type=gre option:remote_ip=172.31.15.168

注意：172.31.15.168 是主机1的ip地址。



主机1和主机2 操作：

# 将br0网桥加入docker0网桥
brctl addif docker0 br0
# 启动br0网桥
ip link set dev br0 up
# 启动docker0网桥
ip link set dev docker0 up
# 添加路由条目
ip route add 172.17.0.0/16 dev docker0




注意：由于主机1和主机2的网络掩码为24，因此16位就可以包含这2个网络了。



查看网桥信息

root@ubuntu:~# brctl show
bridge name    bridge id        STP enabled    interfaces
docker0        8000.0242f148614e    no        br0



启动容器测试

主机1和主机2 操作：

docker run -itd --name test busybox /bin/sh



查看容器信息

主机1 执行：

docker inspect test

输出：



...            "Gateway": "172.17.43.1",            "GlobalIPv6Address": "",            "GlobalIPv6PrefixLen": 0,            "IPAddress": "172.17.43.2",
...





ping 主机2的docker ip



root@ubuntu:~# ping 172.17.42.2 -c 2PING 172.17.42.2 (172.17.42.2) 56(84) bytes of data.64 bytes from 172.17.42.2: icmp_seq=1 ttl=63 time=0.505 ms64 bytes from 172.17.42.2: icmp_seq=2 ttl=63 time=0.858 ms--- 172.17.42.2 ping statistics ---2 packets transmitted, 2 received, 0% packet loss, time 1000ms
rtt min/avg/max/mdev = 0.505/0.681/0.858/0.178 ms





主机2 执行：

ping 主机1的docker ip



root@ubuntu:~# ping 172.17.43.2 -c 2PING 172.17.43.2 (172.17.43.2) 56(84) bytes of data.64 bytes from 172.17.43.2: icmp_seq=1 ttl=63 time=1.90 ms64 bytes from 172.17.43.2: icmp_seq=2 ttl=63 time=0.641 ms--- 172.17.43.2 ping statistics ---2 packets transmitted, 2 received, 0% packet loss, time 1002ms
rtt min/avg/max/mdev = 0.641/1.274/1.907/0.633 ms







本文参考链接：

https://blog.csdn.net/xialingming/article/details/83093031
