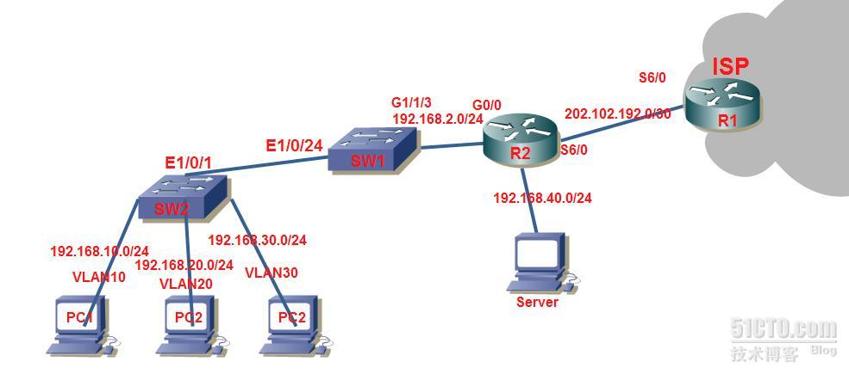

H3CNE综合实验

            R1的简要配置与分析：

      #

interface Serial5/0

 link-protocol ppp

 ppp authentication-mode chap           //ISP设备作为chap的主验证方

 ppp chap user r2

 ip address 202.102.192.2 255.255.255.252

#

local-user r1                                    //CHAP验证的本地用户列表

 password simple r2

 service-type ppp

           R2的简要配置与分析：

#

 firewall enable         //开启防火墙

#

 nat address-group 1 202.102.192.1 202.102.192.1        //nat地址组

#

acl number 2001

 rule 0 permit           //定义局域网内哪些设备可以访问外网的数据

#

acl number 3001       //定义Server对局域网内设备进行某些操作

 rule 0 deny tcp source 192.168.40.2 0 destination-port eq telnet

 rule 5 deny tcp source 192.168.40.2 0 destination-port eq ftp

 rule 10 deny tcp source 192.168.40.2 0 destination-port eq ftp-data

#

local-user r2        //CHAP验证的本地用户列表

 password simple r2

 service-type ppp

#

interface Serial6/0

 link-protocol ppp

 ppp chap user r1          //对端设备CHAP验证的用户名称

 nat outbound 2001 address-group 1   //将nat和定义的数据流在接口上进行绑定

 ip address 202.102.192.1 255.255.255.252

#

interface GigabitEthernet0/0

 port link-mode route

 ip address 192.168.2.2 255.255.255.0

#    //连接到三层交换机上的接口地址

interface GigabitEthernet0/1

 port link-mode route

 firewall packet-filter 3001 inbound     //在接口上应用限制server访问内网的ACL

 ip address 192.168.40.1 255.255.255.0

#

ospf 1 router-id 2.2.2.2  //OSPF的启用与宣告网络

 area 0.0.0.0

  network 192.168.2.0 0.0.0.255

  network 202.102.192.0 0.0.0.3

  network 192.168.40.0 0.0.0.255

#

 ip route-static 0.0.0.0 0.0.0.0 202.102.192.2//默认路由

#

           SW1的简要配置与分析：

#

vlan 10

#

vlan 20

#

vlan 30

#//定义三个vlan ，以便在三层交换机上进行vlan间路由

interface Vlan-interface10

 ip address 192.168.10.1 255.255.255.0

#

interface Vlan-interface20

 ip address 192.168.20.1 255.255.255.0

#

interface Vlan-interface30

 ip address 192.168.30.1 255.255.255.0

#         //在各个vlan上配置三层地址，进行vlan间路由

interface Ethernet1/0/24

 port link-mode bridge

 port link-type trunk

 port trunk permit vlan all

#//配置三层交换机和二层交换机连接的trunk口

interface GigabitEthernet1/1/3

 port link-mode route

 ip address 192.168.2.1 255.255.255.0

#//配置三层交换机和网关设备连接的端口

ospf 1 router-id 1.1.1.1        //OSPF的配置与宣告网络

 area 0.0.0.0

  network 192.168.10.0 0.0.0.255

  network 192.168.20.0 0.0.0.255

  network 192.168.30.0 0.0.0.255

  network 192.168.2.0 0.0.0.255

#

                 SW2的简要配置与分析：

#

 dot1x

#

vlan 1

#

vlan 10

#

vlan 20

#

vlan 30

# //定义三个vlan以便进行网络的逻辑隔离

local-user admin  //配置802.1x的本地用户列表

 password simple admin

 service-type lan-access

#

interface Ethernet1/0/1

 port link-mode bridge

 port link-type trunk

 port trunk permit vlan all

#    //配置与三层交换机连接的trunk口

interface Ethernet1/0/11

 port link-mode bridge

 port access vlan 10

 dot1x   //启用802.1x认证

#

实验总结：

1、          NAT技术在局域网应用中非常广泛，能够为企业节省很多的公网IP地址开销。

2、          802.1x接入认证时可以用windows xp自带的客户端进行验证，但目前市场上的大部分windows xp系统都精简了这一部分的功能，因此需要额外安装认证软件，例如：H3C Inode

3、          之所以在三层交换机上实现vlan 间的路由而不用路由器来做，一是因为三层交换机的成本较低，端口较多，如果为了保证可靠性和带宽还可以在两个交换机之间进行端口聚合。二是因为路由器的端口紧缺，成本较高，若用单臂路由实现vlan间的访问，则路由器在转发速度上比交换机要弱，容易形成网络瓶颈，加之如果vlan间数据流量较大的话，此时中间的链路负载较重。

4、          企业网络中如果有对外提供服务的服务器，它一般会放在DMZ(非军事化区)中，和企业的网关设备互连，这样在带宽和访问速度上有较好的保证。

5、          通常我们会在网关上设置一条对外的静态默认路由路由。
