H3C GRE ××× 案例

发布时间：2019-08-23 07:59:17编辑：auto阅读（1385）

转自http://www.safexjt.com/bbs/thread-72-1-1.html

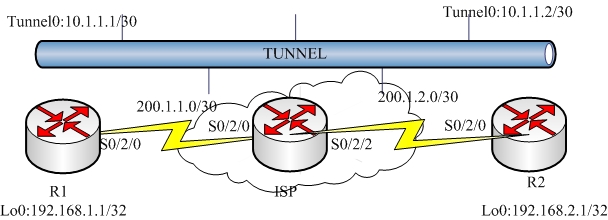

一。案例拓扑





一．案例要求：R1是safexjt公司的边缘路由器，R2是该公司的异地分公司，为了方便两个工作场所资源共享，公司决定让网络管理员架设×××，网管小郭决定使用GRE ×××。在此详细说明一下，R1和R2都是H3C的路由设备，我们用lookback口模拟内网接口，ISP路由器上只有直连的两条路由，没有其他路由，我们用它模拟公网路由器。

三．列表说明

．列表说明

	接口地址	路边表
R1	S0/2/0 200.1.1.1/30 Tunne 10.1.1.1/30 Lo0 192.168.1.1/32	Direct 192.168.1.0/24 Direct 10.1.1.0/30 Direct 200.1.1.0/30 Static 192.168.2. 0/24 tunnel0 Static 0.0.0.0 0.0.0.0 200.1.1.2
R2	S0/2/0 200.1.1.2/30 S0/2/2 200.1.2.1/30	Direct 200.1.1.0/30 Direct 200.1.2.0/30
R3	S0/2/0 200.1.2.2/30 Tunnel 10.1.1.2/30 Lo0 192.168.1.1/32	Direct 192.168.2.0/24 Direct 10.1.1.0/30 Direct 200.1.2.0/30 Static 192.168.1. 0/24 tunnel0 0.0.0.0 0.0.0.0 200.1.2.1





一．实验步骤:

1.       R1的配置

sysname R1

[R1]int s0/2/0

[R1-Serial0/2/0]ip add 200.1.1.1 255.255.255.252

[R1-Serial0/2/0]undo shut

 [R1-Serial0/2/0]int lo0

[R1-LoopBack0]ip add 192.168.1.1 255.255.255.255

[R1-LoopBack0]int tu

[R1-LoopBack0]int tunnel 0   ；进入tunnel（隧道口）

[R1-Tunnel0]ip add 10.1.1.1 255.255.255.252

[R1-Tunnel0]tunnel-protocol gre   ；隧道封装协议为GRE

[R1-Tunnel0]source  200.1.1.1    ；封装后的包源地址为200.1.1.1

[R1-Tunnel0]destination 200.1.2.2  ；封装后的目的地址为200.1.2.2（R2的外网地址）

[R1]ip route-static 0.0.0.0 0.0.0.0 200.1.1.2  ；设置静态默认路由，指向ISP

[R1]ip route-static 192.168.2.0 255.255.255.0 Tunnel 0  ；所有到192.168.2.0的包从tunnel走



小结：R1的配置到此完成，R2上没有192.168.1.0和192.168.2.0的路由，所有192.168.1.0和192.168.2.0的通讯不能直接通过路由。于是我们使用公网IP对这个私网的包进行封装。

ip route-static 192.168.2.0 255.255.255.0 Tunnel 0 这条路由的作用就是对到192.168.2.0的包进行封装，封装后的源地址为200.1.1.1，目标地址为200.1.2.2，可以在公网上发送。



2.       ISP的配置

[H3C]sysname ISP

[ISP-Serial0/2/0]ip add 200.1.1.2 255.255.255.252

[ISP-Serial0/2/0] ]undo shut

[ISP-Serial0/2/0]int s0/2/1

[ISP-Serial0/2/1]ip add 200.1.2.1 255.255.255.252

[ISP-Serial0/2/1]undo shut



3.       R2的配置

<H3C>system

[R3]sysname R2   ；重命路由器为R2

[R2]int s0/2/0

[R2-Serial0/2/0]ip add 200.1.2.2 255.255.255.252

[R2-Serial0/2/0]undo shut

[R2-Serial0/2/0]int lo0

[R2-LoopBack0]ip add 192.168.2.1 255.255.255.255

[R2-LoopBack0]int tunnel 0

[R2-Tunnel0]ip add 10.1.1.2 255.255.255.252

[R2-Tunnel0]tunnel-protocol gre           ；从此口出去的包进行GRE封装

[R2-Tunnel0]source 200.1.2.2

[R2-Tunnel0]destination 200.1.1.1

[R2-Tunnel0]quit

[R2]ip route-static 0.0.0.0 0.0.0.0 200.1.2.1   ；添加一个默认路由，指向ISP

[R2]ip route 192.168.1.0 255.255.255.0 tunnel 0  ；所有目标地址为192.168.1.0的包从tunnel转发到tunnel口

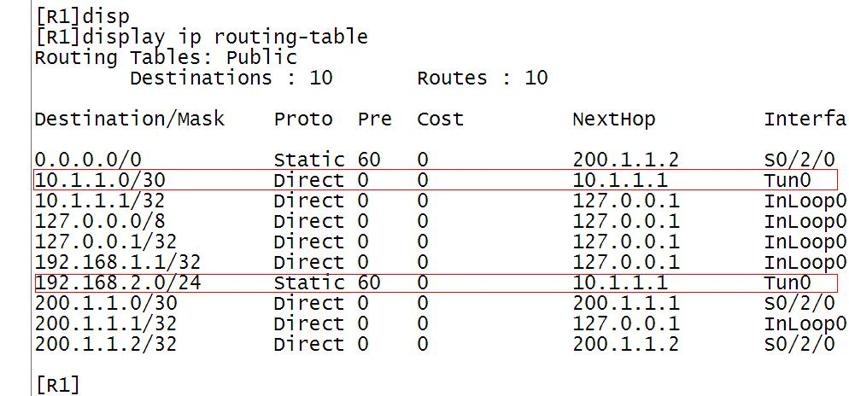

4.       查看R1的路由表

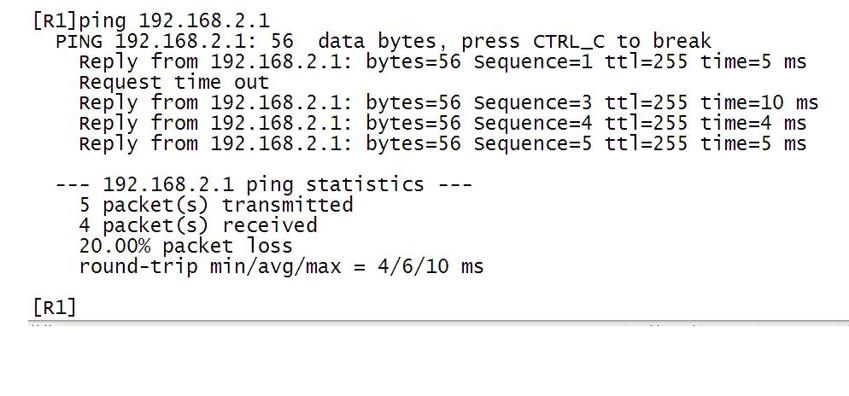

1.       在R1上ping 192.168.2.1







实验到此完成，图画得不好，就将就着看吧
