RIPv2基本配置

1.实验目的

通过实验掌握：

（1）在路由器上启动RIPv2路由进程

（2）启用参与路由协议的接口，并且通告网络

（3）auto-summary的开启和关闭

（4）查看和调试RIPv2路由协议相关信息

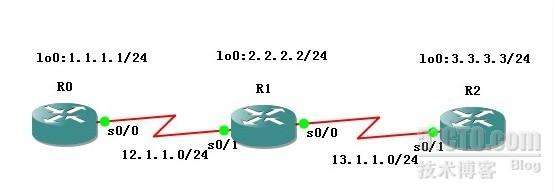

2.拓扑结构











R0：



R0(config)#int lo0

R0(config-if)#ip add 1.1.1.1 255.255.255.0

R0(config-if)#no sh

R0(config-if)#int s0/0

R0(config-if)#ip add 12.1.1.1 255.255.255.0

R0(config-if)#clo r 64000

R0(config-if)#no sh

R0(config-if)#exit

R0(config)#router rip

R0(config-router)#v 2

R0(config-router)#network 1.0.0.0

R0(config-router)#network 12.0.0.0

R0(config-router)#no auto-summary    //关闭自动汇总



R1：



R1(config)#int lo0

R1(config-if)#ip add 2.2.2.2 255.255.255.0

R1(config-if)#no sh

R1(config-if)#int s0/1

R1(config-if)#ip add 12.1.1.2 255.255.255.0

R1(config-if)#no sh

R1(config-if)#int s0/0

R1(config-if)#ip add 13.1.1.1 255.255.255.0

R1(config-if)#clo r 64000

R1(config-if)#no sh

R1(config-if)#exit

R1(config)#router rip

R1(config-router)#v 2

R1(config-router)#no auto-summary

R1(config-router)#network 12.0.0.0

R1(config-router)#network 13.0.0.0

R1(config-router)#network 2.0.0.0



R2：



R2(config)#int lo0

R2(config-if)#ip add 3.3.3.3 255.255.255.0

R2(config-if)#no sh

R2(config-if)#int s0/1

R2(config-if)#ip add 13.1.1.2 255.255.255.0

R2(config-if)#no sh

R2(config-if)#exit

R2(config)#router rip

R2(config-router)#v 2

R2(config-router)#no auto-summary

R2(config-router)#network 13.0.0.0

R2(config-router)#network 3.0.0.0



4.实验调试

(1) show ip route

R0#sh ip ro

Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP

       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

       E1 - OSPF external type 1, E2 - OSPF external type 2

       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2

       ia - IS-IS inter area, * - candidate default, U - per-user static route

       o - ODR, P - periodic downloaded static route



Gateway of last resort is not set



     1.0.0.0/24 is subnetted, 1 subnets

C       1.1.1.0 is directly connected, Loopback0

     2.0.0.0/24 is subnetted, 1 subnets

R       2.2.2.0 [120/1] via 12.1.1.2, 00:00:09, Serial0/0

     3.0.0.0/24 is subnetted, 1 subnets

R       3.3.3.0 [120/2] via 12.1.1.2, 00:00:09, Serial0/0

     12.0.0.0/24 is subnetted, 1 subnets

C       12.1.1.0 is directly connected, Serial0/0

     13.0.0.0/24 is subnetted, 1 subnets

R       13.1.1.0 [120/1] via 12.1.1.2, 00:00:09, Serial0/0







（2）show ip protocols

R0#sh ip pro

Routing Protocol is "rip"

 Outgoing update filter list for all interfaces is not set

 Incoming update filter list for all interfaces is not set

 Sending updates every 30 seconds, next due in 11 seconds

 Invalid after 180 seconds, hold down 180, flushed after 240

 Redistributing: rip

 Default version control: send version 2, receive version 2

    Interface            Send Recv Triggered RIP Key-chain

    Serial0/0             2     2

    Loopback0             2     2

 Automatic network summarization is not in effect

 Maximum path: 4

 Routing for Networks:

    1.0.0.0

    12.0.0.0

 Routing Information Sources:

    Gateway         Distance      Last Update

    12.1.1.2             120      00:00:21

 Distance: (default is 120)

// RIPv2默认情况下只接收和发送版本2的路由更新





注意：

可以通过命令“ip rip send version”和“ip rip receive version”来控制在路由器接口上接收和发送的版本。

例如在s0/0接口上接收版本1和2的路由更新，但是只发送版本2的路由更新，配置如下：

R0(config-if)#ip rip send version 2

R0(config-if)#ip rip receive version 1 2



接口特性是优于进程特性的，虽然在RIP进程中配置了“version 2” ， 但是如果在接口上配置了“ip rip receive version 1 2” ，则该接口可以接收版本1和 2的路由更新。
