ccnp第3讲之笔记 （eigrp）

发布时间：2019-07-12 10:02:51编辑：auto阅读（1460）

一、eigrp是高级的距离矢量协议。

eigrp传送的是路由条目，但是接受到了路由条目的路由器并不会马上将条目加入路由表，而是根据接受到的所有路由条目构建一个全网拓扑，然后在计算出最佳路由，再将这个最佳路由放入路由表。

eigrp只支持增量更新。路由只传一次，之后稳定了下来，只传增量更新。

eigrp是唯一的支持非等价负载均衡的协议。

二、eigrp的三张表

A、邻居表

B、拓扑表

C、路由表




三、EIGRP的度量值

带宽、延迟、可靠性、负载。

带宽：所有网段的最小值

延迟：所有网段的汇总

可靠性：所有网段的最小值

负载：所有网段的最大值

四、EIGRP常用命令

no  autosummary

eigrp  router-id 最大环回口地址

show  ip  protocols

show  ip  eigrp  interface

show  ip  eigrp  neighbors




五、实验：EIGRP的等价负载均衡

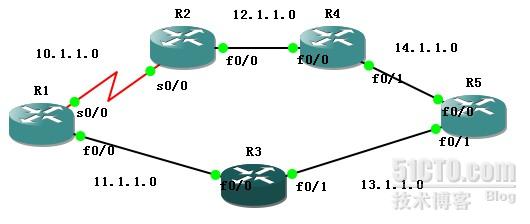

实现R1有到R5的2条等价路由。

1、基本配置完成后，查看R1路由
1.0.0.0/24 is subnetted, 1 subnets
C       1.1.1.0 is directly connected, Loopback0
5.0.0.0/24 is subnetted, 1 subnets
D       5.5.5.0 [90/158720] via 11.1.1.3, 00:05:16, FastEthernet0/0
10.0.0.0/24 is subnetted, 1 subnets
C       10.1.1.0 is directly connected, Serial0/0
11.0.0.0/24 is subnetted, 1 subnets
C       11.1.1.0 is directly connected, FastEthernet0/0
12.0.0.0/24 is subnetted, 1 subnets
D       12.1.1.0 [90/35840] via 11.1.1.3, 00:05:16, FastEthernet0/0
13.0.0.0/24 is subnetted, 1 subnets
D       13.1.1.0 [90/30720] via 11.1.1.3, 00:05:18, FastEthernet0/0
14.0.0.0/24 is subnetted, 1 subnets
D       14.1.1.0 [90/2565120] via 10.1.1.2, 00:00:06, Serial0/0

其中到5.5.5.5的路由，是通过R3转发的，度量值是158720。

然后查看默认的度量参考值为 1  0  1  0  0,命令是show  ip  protocols

EIGRP metric weight K1=1, K2=0, K3=1, K4=0, K5=0

然后通过show  interface  xx  查看具体接口的带宽和延迟：

R1：

s0/0： 1544kb/s   延迟20000us             f0/0:100000kb/s   延迟100us

R2:

f0/0:100000kb/s   延迟100us

R3:

f0/1:100000kb/s   延迟100us

R4:

f0/1:100000kb/s   延迟100us

R5:

loopback0:80000000kb/s   延迟5000us

所以可以知道256（10000000/100000+100/10+100/10+5000/10）=158720

现在为了实现2条等价路由，所以要使上路和下路的度量值一样，我通过修改带宽来达到这个目的。

对于R1，假如S0/0的带宽为BWs，F0/0的带宽为BWf，我们可以让2个带宽都取一个合适的值来到达上下两路的度量值一样。

（注1：BWs和BWf都要确保为整条链路的最小带宽）

（注2：可以在接口下用bandwidth来修改，但不要担心这个修改的数值会真正影响带宽，它并没有实际意义，只是影响eigrp选路而已）

所以可以得到下面这样的一个表达式：

256[10000000/BWf+100/10+100/10+5000/10]=256[10000000/ BWs+20000/10+100/10+100/10+5000/10]

所以简化之后可以得到：

[10000000/BWf] – [10000000/BWs]=2000

所以假如让BWf=1000 ，BWs=1250，那么上面的表达式是可以成立的，所以我就这样做了

R1(config)#interface s0/0
R1(config-if)#ban
R1(config-if)#bandwidth 1250
R1(config-if)#int f0/0
R1(config-if)#ban
R1(config-if)#bandwidth 1000
R1(config-if)#end

然后查看路由：

1.0.0.0/24 is subnetted, 1 subnets
C       1.1.1.0 is directly connected, Loopback0
5.0.0.0/24 is subnetted, 1 subnets
D       5.5.5.0 [90/2693120] via 11.1.1.3, 00:00:17, FastEthernet0/0
[90/2693120] via 10.1.1.2, 00:00:17, Serial0/0
10.0.0.0/24 is subnetted, 1 subnets
C       10.1.1.0 is directly connected, Serial0/0
11.0.0.0/24 is subnetted, 1 subnets
C       11.1.1.0 is directly connected, FastEthernet0/0
12.0.0.0/24 is subnetted, 1 subnets
D       12.1.1.0 [90/2562560] via 10.1.1.2, 00:00:18, Serial0/0
13.0.0.0/24 is subnetted, 1 subnets
D       13.1.1.0 [90/2565120] via 11.1.1.3, 00:00:18, FastEthernet0/0
14.0.0.0/24 is subnetted, 1 subnets
D       14.1.1.0 [90/2565120] via 10.1.1.2, 00:00:21, Serial0/0

发现到达5.5.5.5已经有了2条等价路由了。
