经典GRE Over IPSec配置 （

发布时间：2019-07-12 10:02:51编辑：auto阅读（1346）

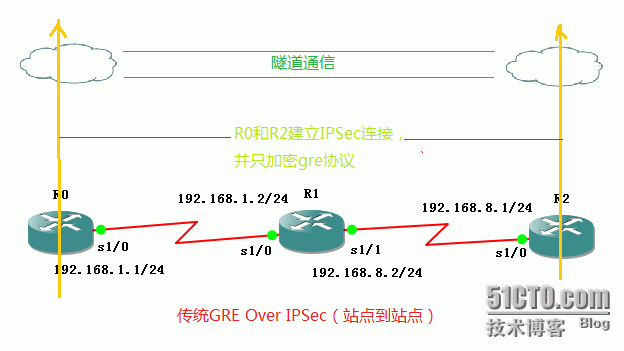

本文继上文继续讨论gre over ipsec，上次我们是在两站点之间先建立IPSec连接（transport方式），然后再IPSec连接上再建立gre隧道，进行加密通信；本次我们换种方式来配置与上文相同的效果。这里我们用到了cisco路由器ipsec配置的一个技术：profile。




==============================R0配置==============================

crypto isakmp policy 1

encr 3des

hash md5

authentication pre-share

group 2

lifetime 3600

crypto isakmp key 1234 address 192.168.8.1

!

!

crypto ipsec transform-set 1 esp-3des esp-md5-hmac

mode transport

!

crypto ipsec profile 1                           //本文的精髓，配置Profile来代替map

set transform-set 1

set pfs group2

!

interface Tunnel1

ip address 192.168.10.1 255.255.255.0

tunnel source 192.168.1.1

tunnel destination 192.168.8.1

tunnel protection ipsec profile 1

!

interface Serial1/0

ip address 192.168.1.1 255.255.255.0

serial restart-delay 0




R0的路由：

Router#show ip route




C    192.168.10.0/24 is directly connected, Tunnel1

C    192.168.1.0/24 is directly connected, Serial1/0

S*   0.0.0.0/0 is directly connected, Serial1/0

===========================================================================




============================R2配置===============================

!

crypto isakmp policy 1

encr 3des

hash md5

authentication pre-share

group 2

lifetime 3600

crypto isakmp key 1234 address 192.168.1.1

!

!

crypto ipsec transform-set 1 esp-3des esp-md5-hmac

mode transport

!

crypto ipsec profile 1

set transform-set 1

set pfs group2

!

interface Tunnel1

ip address 192.168.10.2 255.255.255.0

tunnel source 192.168.8.1

tunnel destination 192.168.1.1

tunnel protection ipsec profile 1

!

interface Serial1/0

ip address 192.168.8.1 255.255.255.0

serial restart-delay 0




R2的路由：


Router#show ip route




C    192.168.8.0/24 is directly connected, Serial1/0

C    192.168.10.0/24 is directly connected, Tunnel1

S*   0.0.0.0/0 is directly connected, Serial1/0

=================================================================




看到这里，我们在R0和R2的配置中没有看到map，在接口上也没有看到map的加载，这与我们传统的ipsec的连接不一致，而且R0和R2的配置中均没有看到感兴趣流的配置，这与我们配置的传统的ipsec配置不一致。

现在来看配置，首先我们在完成一系列的ipsec配置后（第一阶段参数，预共享密钥，第二段加密测试等），按流程应该配置map并将map运用到接口上；本处就以profile来代替。“Profile”中只有两个参数“pfs”和“transport”，但并没有感兴趣流和加密接口。我们再看gre隧道的配置跟以往的配置的区别“tunnel protection ipsec profile 1”，顾名思义就是在gre隧道上配置ipsec保护，保护的具体策略就是profile1.

就因为在gre接口上我们配置了ipsec保护，我们就可以确定建立ipsec的两个站点:tunnel source和tunnel destination（就相当于在source和destination上配置了map）；加密的感兴趣流就是tunnel source和tunnel destination之间的gre通信，而且仅仅是gre通信。

通过一个简单的profile，我们就完成了整个的gre overipsec，该方法目前是非常流行的一种配置，被广泛使用！




在完成配置之后，我们在R0上进行ping 192.168.10.2的操作，查看是否能够pint通，及两者之间的通信是否已经被加密。

Router#ping 192.168.10.2




Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.10.2, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 16/36/96 ms

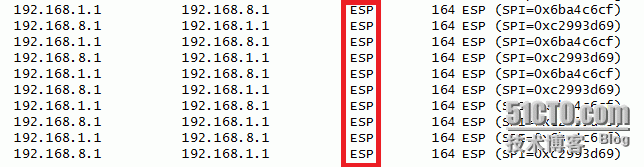

可以ping成功，我们再来看两者之间的加密：



通信已被加密，我们的gre over ipsec建立成功！
