IPv6的OSPFv3

发布时间：2019-07-12 10:01:08编辑：auto阅读（1436）





实验目的：测试纯ipv6的OSPFv3路由协议

实验环境：思科pt5.3的2811路由器

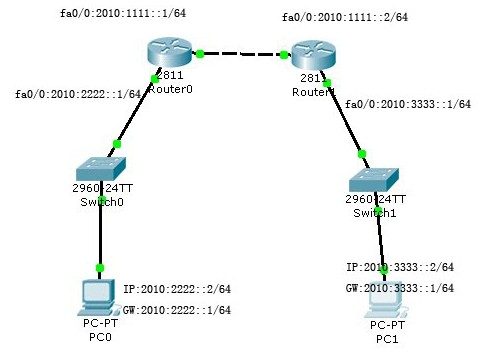

实验拓扑：

实验详细步骤

router0配置

Router>enable

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#ipv6 unicast-routing

Router(config)#ipv6 router ospf 100

%OSPFv3-4-NORTRID: OSPFv3 process 100 could not pick a router-id,please configure manually

Router(config-rtr)#router-id 10.1.1.1

Router(config)#int fa0/0

Router(config-if)#no ip address

Router(config-if)#ipv6 address 2010:1111::1/64

Router(config-if)#ipv6 ospf 100 area 0

Router(config-if)#no shutdown

Router(config)#int fa0/0

Router(config-if)#no ip address

Router(config-if)#ipv6 address 2010:1111::1/64

Router(config-if)#ipv6 ospf 100 area 0

Router(config-if)#no shutdown

router1配置

Router>enable

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#ipv6 unicast-routing

Router(config)#ipv6 router ospf 100

%OSPFv3-4-NORTRID: OSPFv3 process 100 could not pick a router-id,please configure manually

Router(config-rtr)#router-id 10.1.1.2

Router(config-rtr)#int fa0/0

Router(config-if)#no ip address

Router(config-if)#ipv6 add 2010:1111::2/64

Router(config-if)#ipv6 ospf 100 area 0

Router(config-if)#int fa0/1

Router(config-if)#no ip address

Router(config-if)#ipv6 address 2010:3333::1/64

Router(config-if)#ipv6 ospf 100 area 0

Router(config-if)#no shutdown

实验检查

检查路由协议

Router#show ipv6 route

IPv6 Routing Table - 6 entries

Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP

       U - Per-user Static route, M - MIPv6

       I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary

       O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2

       ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2

       D - EIGRP, EX - EIGRP external

C   2010:1111::/64 [0/0]

     via ::, FastEthernet0/0

L   2010:1111::2/128 [0/0]

     via ::, FastEthernet0/0

O   2010:2222::/64 [110/1]

     via FE80::201:42FF:FE6A:1D01, FastEthernet0/0

C   2010:3333::/64 [0/0]

     via ::, FastEthernet0/1

L   2010:3333::1/128 [0/0]

     via ::, FastEthernet0/1

L   FF00::/8 [0/0]

     via ::, Null0

Router#show ipv6 ospf neighbor

Neighbor ID     Pri   State           Dead Time   Interface ID    Interface

10.1.1.1          1   FULL/BDR        00:00:31    1               FastEthernet0/0
