iptables/netfilter网络防火墙：


打开本机的核心转发功能：echo 1 > /proc/sys/net/ipv4/ip_forward

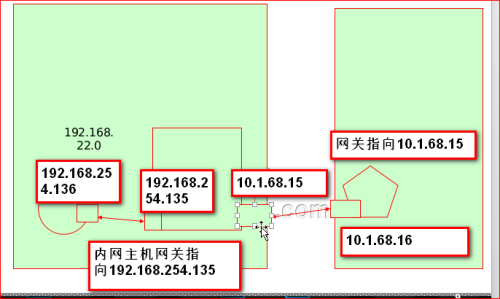

网关上有两个网卡，一个内网网卡，一个内网网卡，

内网网卡ip：192.168.254.135；外网网卡ip:10.1.68.15

内网主机ip：192.168.254.136；网关：192.168.254.135 。外网主机ip：10.1.68.16

此时内网主机是可以ping通192.168.254.135，10.1.68.15

内网主机添加gateway：route add default gw 192.168.254.135

同时外网主机添加gateway:route add default gw 10.1.68.15

此时外网和内网的通信就可以了








iptables -I FORWARD -s 192.168.254.0/24 -p tcp --dport 80 -j ACCEPT
iptables -I FORWARD 2 -d 192.168.254.0/24 -p tcp --sport 80 -j ACCEPT
iptables -A FORWARD -j DROP




添加以上规则，内网就能实现内网访问外网的由80端口提供的服务，而外网无法访问内网

iptables -I FORWARD 1 -m state --state ESTABLISHED -j ACCEPT//可以省去写所有响应报文的规则
iptables -I FORWARD 3 -s 192.168.254.0/24 -p icmp -j ACCEPT//允许内网主机ping外网主机
iptables -R FORWARD 2 -s 192.168.254.0/24 -p tcp  -m multiport --dport 22,23,80,21,139,445 -m state --state NEW -j ACCEPT//同时放行多端口，并指定放行端口的状态




开启ftp的被动转发功能：先开启网关的nf_conntract_nfs

之后把第一条规则改为iptables -I FORWARD 1 -m state --state RELATED,ESTABLISHED -j

定义规则，调试之前最好设置一个20分钟自动清空规则的计划任务，防止规则出错，导致服务连接不上

添加规则于FORWARD链，注意几个问题：

1) 请求和响应报文均会经由FORWARD链，要注意规则的方向性；

第一条：iptables -I FORWARD  -m state --state ESTABLISHED,RELATED -j ACCEPT

2) 如果可以启用conntrack机制，注意网关主机所能够追踪的连接数的最大数量要符合需要



NAT：网络地址转换

内网主机不希望互联网上的用户访问到内网主机的存在。就需要把内网主机发的报文到达网关时，把内网主机的地址转化为网关的外网地址。网关主机中有一个nat表记录哪个内网发来的请求转发给了外网。

源地址转换：SNAT，POSTROUTING

静态转换：外网地址是固定的  （另外一种是地址池机制，外网地址有多个，转换的时候随机选择一个）

动态转换：外网地址是不固定的

目标地址转换：DNAT，PREROUTING

公司中有三台主机提供对外的三种服务，但是只有一个外网地址我们在网关上设置目标地址转换。网关主机对外宣称自己提供三种服务，当外网用户访问网关外网ip时，将不同服务转换给内网的不同主机以提供服务

PAT：Port Address Translation ：端口转换

SNAT：源地址转换

This  target  is only valid in the nat table, in the POSTROUTING and INPUT chains, and user-defined chains which are only called from those chains.

--to-source [ipaddr[-ipaddr]]

iptables -t nat -I POSTROUTING -s 192.168.254.0/24 -j SNAT --to-source  10.1.68.15

//经由内网192.168.254.0/24网络的访问，都把源地址改为10.1.68.15

iptables -t nat -I POSTROUTING -s 10.1.68.16 -j SNAT --to-source 192.168.254.135

//经由外网进来的访问内网主机，都转换为由网关内网网卡的访问

此时在网关主机上不同的网卡上抓的包是不一样的。

MASQUERADE：动态地址转换

This target is only valid in the nat table, in the POSTROUTING chain.  It  should  only  be  used  with  dynamically assigned  IP (dialup) connections: if you have a static IP address, you should use the SNAT target.

iptables -t nat -I  POSTROUTING -s 192.168.254.0/24 -p tcp --dport 80 -j MASQUERADE

由内网访问出去的，没指定转换为网关的哪个地址时，会自动扫描可用的地址。通常用在拨号上网的方式上。使用静态地址时不建议使用这种方式，会影响性能

DNAT:目标地址转换

This target is only valid in the nat table, in the PREROUTING and OUTPUT chains, and user-defined chains  which  are only  called from those chains.

--to-destination [ipaddr[-ipaddr]][:port[-port]]

iptables -t nat -R  PREROUTING 1 -d 10.1.68.15 -j DNAT --to-destination 192.168.254.136//访问网关外网ip的请求都转发至内网192.168.254.136，提供服务

iptables -t nat -I PREROUTING  -d 10.1.68.15 -p tcp --dport 80 -j DNAT --to-destination 192.168.254.136:8080//转至内网httpd服务的8080端口

iptables -t nat -R PREROUTING 1 -d 10.1.68.15 -p tcp --dport 22 -j DNAT --to-destination 192.168.254.137:22







REDIRECT:端口映射， 在本机上把端口转换为指定的端口

This  target  is only valid in the nat table, in the PREROUTING and OUTPUT chains, and user-defined chains which are only called from those chains.

--to-ports port[-port]

iptables -t nat -I PREROUTING -d 192.168.254.136,192.168.254.137 -p tcp --dport 80 -j REDIRECT --to-port 8080//仅在当前主机上完成端口映射，提供服务的是8080端口，当用户访问本机的80端口时把端口转换为提供服务的8080端口

这样可以不用在网关上设置端口转换




RETURN：返回调用的链上，不加默认也是返回。但是最好加上。

nat上完成转换，filter上完成过滤

自定义链：自定义链需要在主链上调用才能生效。可以把针对不同服务的规则定义在不同的自定义链上，然后在主链上调用。  自定义链只要被调用了，就不能删掉。没被引用但是上面有规则也不能删除

iptables -N chain_new

                        *nat
			:PREROUTING ACCEPT [88:12626]
			:INPUT ACCEPT [82:12266]
			:OUTPUT ACCEPT [0:0]
			:POSTROUTING ACCEPT [2:120]
			COMMIT
			# Completed on Sat Oct 22 09:56:27 2016
			# Generated by iptables-save v1.4.21 on Sat Oct 22 09:56:27 2016
			*filter
			:INPUT ACCEPT [81:6825]
			:FORWARD ACCEPT [0:0]
			:OUTPUT ACCEPT [20:1868]
			:web_in - [0:0]
			-A FORWARD -m state --state ESTABLISHED -j ACCEPT
			-A FORWARD -d 192.168.254.136/32 -p tcp -m tcp --dport 80 -j web_in
			-A FORWARD -j REJECT --reject-with icmp-port-unreachable
			-A web_in -d 192.168.254.0/24 -p tcp -m tcp --dport 80 -m state --state NEW -j ACCEPT
			iptables -A web_in -j RETURN
			COMMIT
			# Completed on Sat Oct 22 09:56:27 2016




练习：INPUT和OUTPUT默认策略为DROP；




1、限制本地主机的web服务器在周一不允许访问；新请求的速率不能超过100个每秒；web服务器包含了admin字符串的页面不允许访问；web服务器仅允许响应报文离开本机；

2、在工作时间，即周一到周五的8:30-18:00，开放本机的ftp服务给172.16.0.0网络中的主机访问；数据下载请求的次数每分钟不得超过5个；

3、开放本机的ssh服务给172.16.x.1-172.18.x.100中的主机，x为你的学号，新请求建立的速率一分钟不得超过2个；仅允许响应报文通过其服务端口离开本机；

4、拒绝TCP标志位全部为1及全部为0的报文访问本机；

5、允许本机ping别的主机；但不开放别的主机ping本机；







练习：判断下述规则的意义：

# iptables -N clean_in //添加一个链名为clean_in的自定义链

# iptables -A clean_in -d 255.255.255.255 -p icmp -j DROP

# iptables -A clean_in -d 172.16.255.255 -p icmp -j DROP




# iptables -A clean_in -p tcp ! --syn -m state --state NEW -j DROP

# iptables -A clean_in -p tcp --tcp-flags ALL ALL -j DROP

# iptables -A clean_in -p tcp --tcp-flags ALL NONE -j DROP

# iptables -A clean_in -d 172.16.100.7 -j RETURN







# iptables -A INPUT -d 172.16.100.7 -j clean_in




# iptables -A INPUT  -i lo -j ACCEPT

# iptables -A OUTPUT -o lo -j ACCEPT







# iptables -A INPUT  -i eth0 -m multiport -p tcp --dports 53,113,135,137,139,445 -j DROP

# iptables -A INPUT  -i eth0 -m multiport -p udp --dports 53,113,135,137,139,445 -j DROP

# iptables -A INPUT  -i eth0 -p udp --dport 1026 -j DROP

# iptables -A INPUT  -i eth0 -m multiport -p tcp --dports 1433,4899 -j DROP




# iptables -A INPUT  -p icmp -m limit --limit 10/second -j ACCEPT

补充：利用iptables的recent模块来抵御DOS***: 22，建立一个列表，保存有所有访问过指定的服务的客户端IP







ssh: 远程连接，




iptables -I INPUT -p tcp --dport 22 -m connlimit --connlimit-above 3 -j DROP







iptables -I INPUT  -p tcp --dport 22 -m state --state NEW -m recent --set --name SSH

iptables -I INPUT  -p tcp --dport 22 -m state --state NEW -m recent --update --seconds 300 --hitcount 3 --name SSH -j LOG --log-prefix "SSH Attach: "

iptables -I INPUT  -p tcp --dport 22 -m state --state NEW -m recent --update --seconds 300 --hitcount 3 --name SSH -j DROP




1.利用connlimit模块将单IP的并发设置为3；会误杀使用NAT上网的用户，可以根据实际情况增大该值；




2.利用recent和state模块限制单IP在300s内只能与本机建立2个新连接。被限制五分钟后即可恢复访问。




下面对最后两句做一个说明：




1.第二句是记录访问tcp 22端口的新连接，记录名称为SSH

--set 记录数据包的来源IP，如果IP已经存在将更新已经存在的条目




2.第三句是指SSH记录中的IP，300s内发起超过3次连接则拒绝此IP的连接。

--update 是指每次建立连接都更新列表；

--seconds必须与--rcheck或者--update同时使用

--hitcount必须与--rcheck或者--update同时使用




3.iptables的记录：/proc/net/xt_recent/SSH







也可以使用下面的这句记录日志：

iptables -A INPUT -p tcp --dport 22 -m state --state NEW -m recent --update --name SSH --second 300 --hitcount 3 -j LOG --log-prefix "SSH Attack"







CentOS 6：




http://ftp.redhat.com/redhat/linux/enterprise/6Server/en/os/SRPMS/

layer7：第三方扩展；




iptables实现七层访问过滤：




模块：layer7

识别应用层协议




iptables/netfilter

iptables -m state,

netfilter state




对内核中的netfilter，打补丁layer7，重新编译内核

对iptables打补丁，补上layer7模块，重新iptables







diff/patch：文本操作工具







diff是Unix系统的一个很重要的工具程序。它用来比较两个文本文件的差异，是代码版本管理的核心工具之一。其用法非常简单：

# diff <变动前的文件> <变动后的文件>




由于历史原因，diff有三种格式：

* 正常格式（normal diff）

* 上下文格式（context diff）

* 合并格式（unified diff）




1、正常格式的diff

例如，对file1（变动前的文件）和file2（变动后的文件）进行比较可使用如下命令：

# diff file1 file2

显示结果中，第一行是一个提示，用来说明变动位置。它分成三个部分：前面的数字，表示file1的第n行有变化；中间的"c"表示变动的模式是内容改变（change），其他模式还有"增加"（a，代表addition）和"删除"（d，代表deletion）；




2、上下文格式的diff

上个世纪80年代初，加州大学伯克利分校推出BSD版本的Unix时，觉得diff的显示结果太简单，最好加入上下文，便于了解发生的变动。因此，推出了上下文格式的diff。它的使用方法是加入-c选项（即context）。

# diff -c f1 f2

结果分成四个部分。第一部分的两行，显示两个文件的基本情况：文件名和时间信息，"***"表示变动前的文件，"---"表示变动后的文件。第二部分是15个星号，将文件的基本情况与变动内容分割开。第三部分显示变动前的文件，即file1。

另外，文件内容的每一行最前面，还有一个标记位。如果为空，表示该行无变化；如果是感叹号（!），表示该行有改动；如果是减号（-），表示该行被删除；如果是加号（+），表示该行为新增。

第四部分显示变动后的文件，即file2。




3、合并格式的diff

如果两个文件相似度很高，那么上下文格式的diff，将显示大量重复的内容，很浪费空间。1990年，GNU diff率先推出了"合并格式"的diff，将f1和f2的上下文合并在一起显示。

它的使用方法是加入u参数（代表unified）。

# diff -u f1 f2

其结果的第一部分，也是文件的基本信息。"---"表示变动前的文件，"+++"表示变动后的文件。第二部分，变动的位置用两个@作为起首和结束。第三部分是变动的具体内容。

除了有变动的那些行以外，也是上下文各显示3行。它将两个文件的上下文，合并显示在一起，所以叫做"合并格式"。每一行最前面的标志位，空表示无变动，减号表示第一个文件删除的行，加号表示第二个文件新增的行。




diff

-u




patch




尽管并没有指定patch和diff的关系，但通常patch都使用diff的结果来完成打补丁的工作，这和patch本身支持多种diff输出文件格式有很大关系。patch通过读入patch命令文件（可以从标准输入），对目标文件进行修改。通常先用diff命令比较新老版本，patch命令文件则采用diff的输出文件，从而保持原版本与新版本一致。




patch的标准格式为

patch [options] [originalfile] [patchfile]




如果patchfile为空则从标准输入读取patchfile内容；如果originalfile也为空，则从patchfile（肯定来自标准输入）中读取需要打补丁的文件名。因此，如果需要修改的是目录，一般都必须在patchfile中记录目录下的各个文件名。绝大多数情况下，patch都用以下这种简单的方式使用：




patch命令可以忽略文件中的冗余信息，从中取出diff的格式以及所需要patch的文件名，文件名按照diff参数中的"源文件"、"目标文件"以及冗余信息中的"Index："行中所指定的文件的顺序来决定。




-p参数决定了是否使用读出的源文件名的前缀目录信息，不提供-p参数，则忽略所有目录信息，-p0（或者-p 0）表示使用全部的路径信息，-p1将忽略第一个"/"以前的目录，依此类推。如/usr/src/linux-2.4.15/Makefile这样的文件名，在提供-p3参数时将使用linux-2.4.15/Makefile作为所要patch的文件。




patch

-p

-R




mockbuild




总结：操作步骤




1、获取并编译内核




# useradd mockbuild

# rpm -ivh kernel-2.6.32-431.5.1.x86_64.el6.src.rpm

# cd rpmbuild/SOURCES

# tar linux-2.6.32-*.tar.gz -C /usr/src

# cd /usr/src

# ln -sv




2、给内核打补丁

# tar xf netfilter-layer7-v2.23.tar.bz2

# cd /usr/src/linux

# patch -p1 < /root/netfilter-layer7-v2.23/kernel-2.6.32-layer7-2.23.patch

# cp /boot/config-*  .config

# make menuconfig




按如下步骤启用layer7模块

Networking support → Networking Options →Network packet filtering framework → Core Netfilter Configuration

<M>  “layer7” match support




3、编译并安装内核

# make

# make modules_install

# make install




4、重启系统，启用新内核




5、编译iptables




# tar xf iptables-1.4.20.tar.gz

# cp /root/netfilter-layer7-v2.23/iptables-1.4.3forward-for-kernel-2.6.20forward/* /root/iptables-1.4.20/extensions/

# cp /etc/rc.d/init.d/iptales /root

# cp /etc/sysconfig/iptables-config /root

# rpm -e iptables iptables-ipv6 --nodeps

# ./configure  --prefix=/usr  --with-ksource=/usr/src/linux

# make && make install




# cp /root/iptables /etc/rc.d/init.d

# cp /root/iptables-config /etc/sysconfig




6、为layer7模块提供其所识别的协议的特征码




# tar zxvf l7-protocols-2009-05-28.tar.gz

# cd l7-protocols-2009-05-28

# make install




7、如何使用layer7模块




ACCT的功能已经可以在内核参数中按需启用或禁用。此参数需要装载nf_conntrack模块后方能生效。

net.netfilter.nf_conntrack_acct = 1










l7-filter uses the standard iptables extension syntax

# iptables [specify table & chain] -m layer7 --l7proto [protocol name] -j [action]







# iptables -A FORWARD -m layer7 --l7proto qq -j REJECT










编译内核：

make menuconfig

make -j #

make modules_install

make install




清理内核源码树：




提示：xt_layer7.ko依赖于nf_conntrack.ko模块
