EIGRP实验 3 ：EIGRP 拓扑、路由以及汇聚




实验目的：

通过对EIGRP实验拓扑，路由以及汇聚相关实验的的练习，掌握EIGRP建立拓扑信息的方式，度量计算方法，如何调整度量值，非等价负载均衡，以及EIGRP末节路由器。

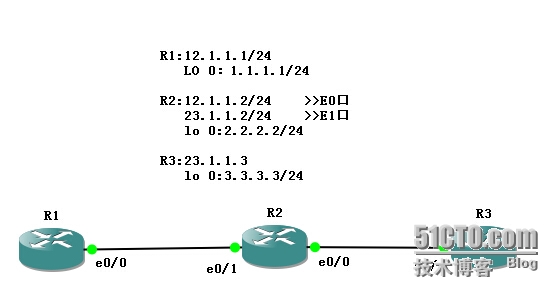

实验拓扑：



实验步骤：




1、首先在R1、R2、R3上分别配置好各自相关接口，并保持连通性。并且分别在R1/R2/R3路由器上起回环口，配置相应的IP地址，与上述的一致即可。

命令如下：

-----------------------------------------------------------------

R1(config)#no ip domain lo

R1(config)#lin con 0

R1(config-line)#exec-t 0 0

R1(config-line)#logg sy

R1(config-line)#exit

R1(config)#int lo 0

R1(config-if)#ip add 1.1.1.1 255.255.255.0

R1(config-if)#int e0/0

R1(config-if)#ip add 12.1.1.1 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#exit

-----------------------------------------------------------------

R2(config)#no ip domain lo

R2(config)#lin con 0

R2(config-line)#exec-t 0 0

R2(config-line)#logg sy

R2(config-line)#exit

R2(config)#int lo 0

R2(config-if)#ip add 2.2.2.2 255.255.255.0

R2(config-if)#int e0/1

R2(config-if)#ip add 12.1.1.2 255.255.255.0

R2(config-if)#no shutdown

R2(config-if)#int e0/0

R2(config-if)#ip add 23.1.1.2 255.255.255.0

R2(config-if)#no shutdown

R2(config-if)#exit

-----------------------------------------------------------------

R3(config)#no ip domain lo

R3(config)#lin con 0

R3(config-line)#exec-t 0 0

R3(config-line)#logg sy

R3(config-line)#exit

R3(config)#int e0/1

R3(config-if)#ip add 23.1.1.3 255.255.255.0

R3(config-if)#no shutdown

R3(config-if)#int lo 0

R3(config-if)#ip add 3.3.3.3 255.255.255.0

R3(config-if)#exit

-----------------------------------------------------------------

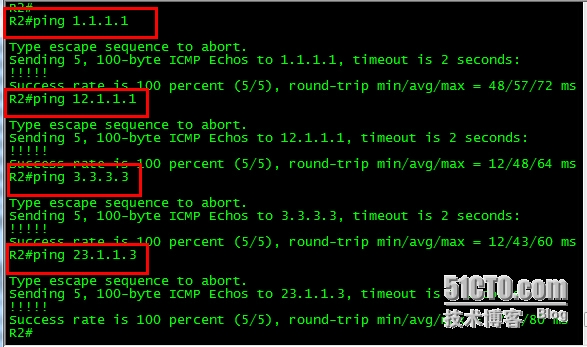

确保R1/R2/R3之间二二互通，如下图



2、配置好R1/R2/R3的EIGRP 100 进程，使用得R1/R2/R3都能正常建立邻居。

命令如下：

-----------------------------------------------------------------

R1（config)#router eigrp 100

R1(config-router)#no auto-summary

R1(config-router)#net 1.1.1.0 0.0.0.255

R1(config-router)#net 12.1.1.0 0.0.0.255

-----------------------------------------------------------------

R2(config)#router eigrp 100

R2(config-router)#no auto-summary

R2(config-router)#net 2.2.2.0 0.0.0.255

R2(config-router)#net 12.1.1.0 0.0.0.255

R2(config-router)#net 23.1.1.0 0.0.0.255

-----------------------------------------------------------------

R3(config)#router eigrp 100

R3(config-router)#no auto-summary

R3(config-router)#net 3.3.3.0 0.0.0.255

R3(config-router)#net 23.1.1.0 0.0.0.255

-----------------------------------------------------------------

3、检验相应的相关关系。

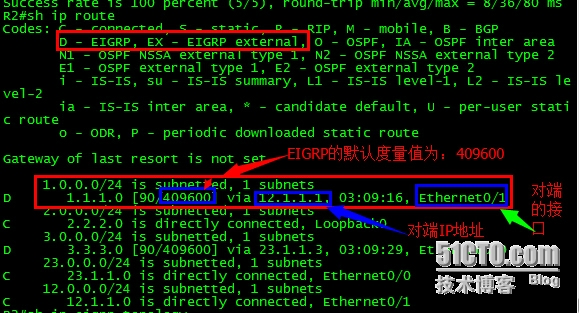

A、查看路由表（show ip route)如下图：



可以看到，默认情况下

EIGRP   的管理距离为：90

EIGRP   内部路由的度量值为：409600

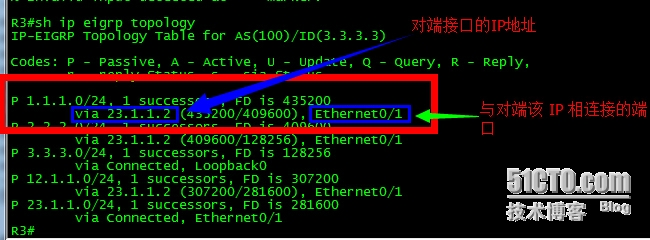

B、查看EIGRP的拓扑表(show ip eigrp topology),如下图：

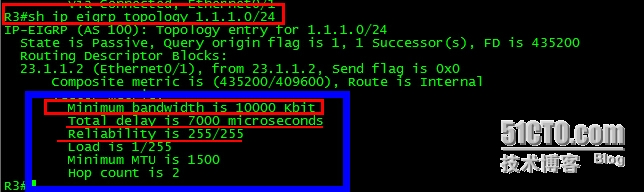

可以看到其中度量包含有：


最少带宽：10000 Kbit

可靠性：255

负载为：1

最小MTU:1500

在EIGRP 进程开启后，EIGRP将加入进程的接口信息装载进入UPDATE数据包发给相应的邻居，其中UPDATE数据包中包含上述信息。当每台EIGRP路由器都更新完成后，各自便根据获得的拓扑信息进行计算，最后得到通行距离(RD)和可行性距离（FD).只要满足FD>RD,则该路由标记为可用，选出最优一条。

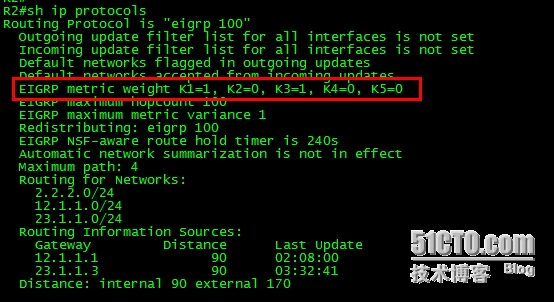

EIGRP可以使用带宽、延迟、负载、可靠性、MTU进行计算，即K1=K3=1,其余K值为0。如下图：




4、通过分析，可以知道调整EIGRP度量值的方法：

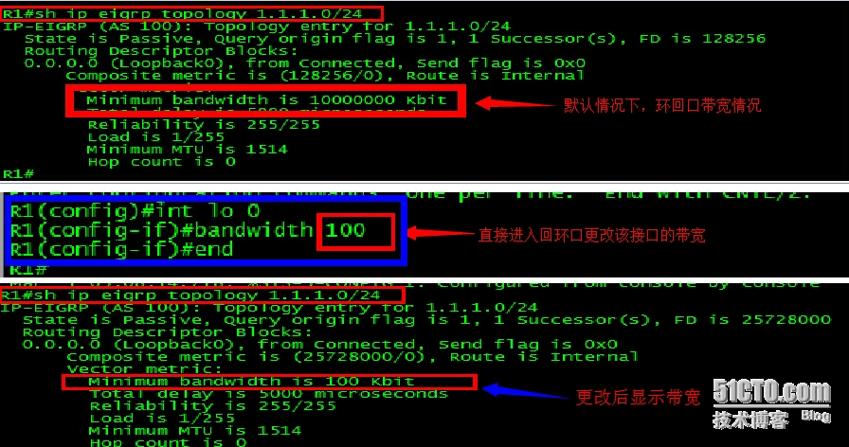

a、调整接口的带宽。

R1(config)#int lo 0

R1(config-if)#bandwidth 8888




调整R1的lo口带宽为888Kbit

注：带宽为整条链路上的最小带宽，并且为入接口带宽。

如下图：



b、调整接口的延迟。

R1(config)#int lo 0

R1(config-if)#delay 1

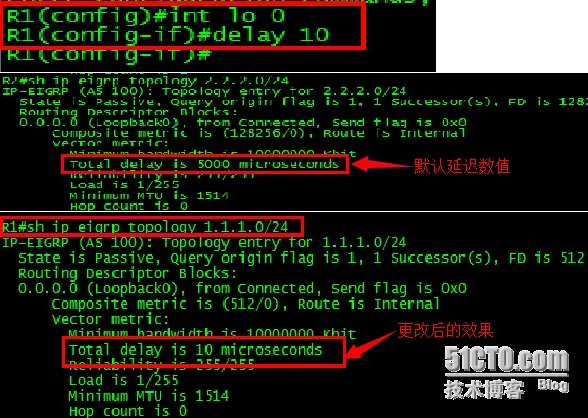

调整R1的环回口延迟为10秒，注意此处的单位。

注：延迟为整条链路的延迟之和，并且为入接口延迟。



c、调整K值。

建议一般情况下不要更改K值，所以这里也就没有过多操作。

查看 K 值 的命令为（show ip eigrp protocols ）



d、利用偏移列表（offset-list)

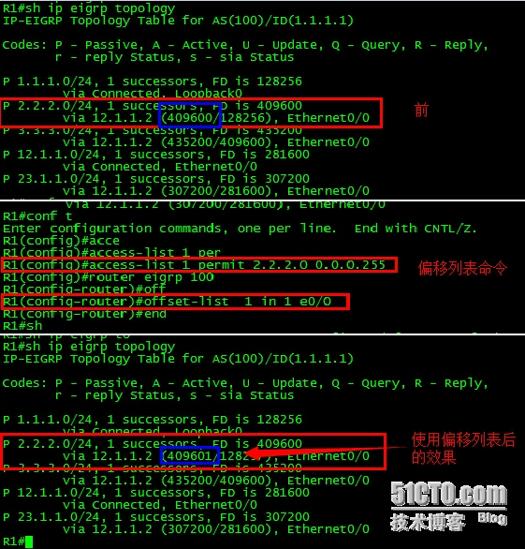

偏移列表可以对某一条特殊路由进行度量值调整。命令如下：

-----------------------------------------------------------------

R1(config)#access-list 1 permit 2.2.2.0 0.0.0.255

R1(config)#router eigrp 100

R1(config-router)#offset-list 1 in 1 e0/0  //第一个1是调用ACL的1，第二个1是




在E0/0入接口的度量值加1

R1(config-router)#end

-----------------------------------------------------------------

如下图：



5、非等价负载均衡

6、末节路由

默认情况下，如果EIGRP 丢失了去往某前缀的路由，那么EIGRP将会查找是否存在可靠性后继者，如果有，则直接使用，如果没有，那么EIGRP将把该路由条目标记为活动（active）状态，然后产生Query数据包发给所有的活动邻居询问该路由情况。邻居检查自己的拓扑信息表，如果没有，再次将该查询蔓延给其余邻居。最终无人可查时，将会利用 Reply 数据包回复查询。因此，EIGRP 为了加快汇聚，通常会将一些路由器配置成末节路由器。

目的： EIGRP 不会将查询发送给末节路由器。

-----------------------------------------------------------------

R2(config)#router eigrp 100

R2(config-router)#eigrp stub ?




connected Do advertise connected routes


leak-map Allow dynamic prefixes based on the leak-map

receive-only Set IP-EIGRP as receive only neighbor

redistributed Do advertise redistributed routes

static Do advertise static routes

summary Do advertise summary routes

<tr>

-----------------------------------------------------------------

connected 表示该路由器只通告Network包含的直连网络信息

receive-only表示该路由器除接收邻居信息外，不通行任何信息

redistributed 表示该路由器只通行由重分发进入的路由信息

static 表示该路由器只通告重分发进来的静态路由（动态的不通行）

summary 表示该路由器只通告手工或者自动汇总的路由信息

<tr>默认的情况 下，为connected 和summary 选项。

-----------------------------------------------------------------

检验如下：

若R2设置成了末节路由器，当R1丢失了1.1.1.0/24路由时，R1便不会给R2发送路由查询（Query）包。

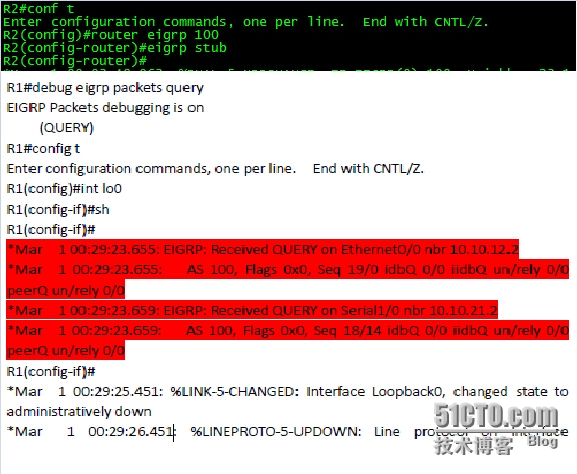

如下图：
