    RADIUS（ Remote Authentication Dial-In User Service，远程认证拨号用户服务）是一种用于实现AAA（ Authentication, Authorization and Accounting，认证、授权和计费）的协议。




RADIUS 简介

    RADIUS 是一种分布式的、 客户端/服务器结构的信息交互协议， 能保护网络不受未授权访问的干扰，常应用在既要求较高安全性、又允许远程用户访问的各种网络环境中。该协议定义了基于 UDP 的RADIUS 帧格式及其消息传输机制，并规定 UDP 端口 1812、 1813 分别作为认证、计费端口。RADIUS 最初仅是针对拨号用户的 AAA 协议，后来随着用户接入方式的多样化发展， RADIUS 也适应多种用户接入方式，如以太网接入、 ADSL 接入。它通过认证授权来提供接入服务，通过计费来收集、记录用户对网络资源的使用。




客户端/服务器模式

   · 客户端： RADIUS 客户端一般位于 NAS 设备上，可以遍布整个网络，负责传输用户信息到指定的 RADIUS 服务器，然后根据从服务器返回的信息进行相应处理（如接受/拒绝用户接入）。

   · 服务器： RADIUS 服务器运行在中心计算机或工作站上，维护相关的用户认证和网络服务访问信息，负责接收用户连接请求并认证用户，然后给客户端返回所有需要的信息（如接受/拒绝认证请求）。

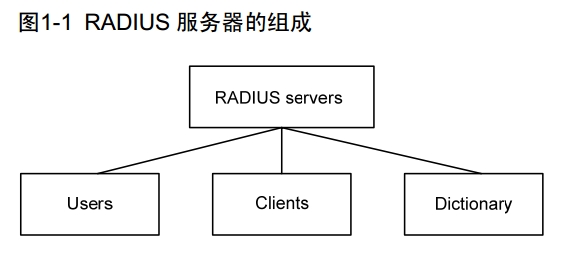

    RADIUS服务器通常要维护三个数据库，如 图 1-1 所示。



   · “Users”：用于存储用户信息（如用户名、口令以及使用的协议、 IP 地址等配置信息）。

   · “Clients”：用于存储 RADIUS 客户端的信息（如接入设备的共享密钥、 IP 地址等）。

   · “Dictionary”：用于存储 RADIUS 协议中的属性和属性值含义的信息。




安全和认证机制

    RADIUS 客户端和 RADIUS 服务器之间认证消息的交互是通过共享密钥的参与来完成的， 并且共享密钥不能通过网络来传输，增强了信息交互的安全性。另外，为防止用户密码在不安全的网络上传递时被窃取，在传输过程中对密码进行了加密。

    RADIUS 服务器支持多种方法来认证用户，如基于 PPP 的 PAP、 CHAP 认证。另外， RADIUS 服务器还可以为其它类型的认证服务器提供代理客户端的功能，向其提出认证请求。




RADIUS 的基本消息交互流程

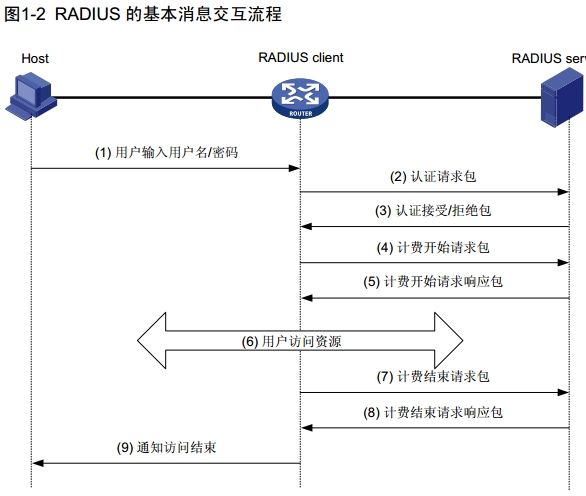

    用户、 RADIUS客户端和RADIUS服务器之间的交互流程如 图 1-2 所示。



消息交互流程如下：

    (1) 用户发起连接请求，向 RADIUS 客户端发送用户名和密码。

    (2) RADIUS 客 户 端 根 据 获 取 的 用 户 名 和 密 码 ， 向 RADIUS 服 务 器 发 送 认 证 请 求 包（ Access-Request），其中的密码在共享密钥的参与下由 MD5 算法进行加密处理。

    (3) RADIUS 服务器对用户名和密码进行认证。如果认证成功， RADIUS 服务器向 RADIUS 客户端发送认证接受包（ Access-Accept）；如果认证失败，则返回认证拒绝包（ Access-Reject）。由于 RADIUS 协议合并了认证和授权的过程，因此认证接受包中也包含了用户的授权信息。

    (4) RADIUS 客户端根据接收到的认证结果接入/拒绝用户。如果允许用户接入，则 RADIUS 客户端向 RADIUS 服务器发送计费开始请求包（ Accounting-Request）。

    (5) RADIUS 服务器返回计费开始响应包（ Accounting-Response），并开始计费。

    (6) 用户开始访问网络资源。

    (7) 用 户 请 求 断 开 连 接 ， RADIUS 客 户 端 向 RADIUS 服 务 器 发 送 计 费 停 止 请 求 包（ Accounting-Request）。

    (8) RADIUS 服务器返回计费结束响应包（ Accounting-Response），并停止计费。

    (9) 用户结束访问网络资源。




RADIUS 报文结构

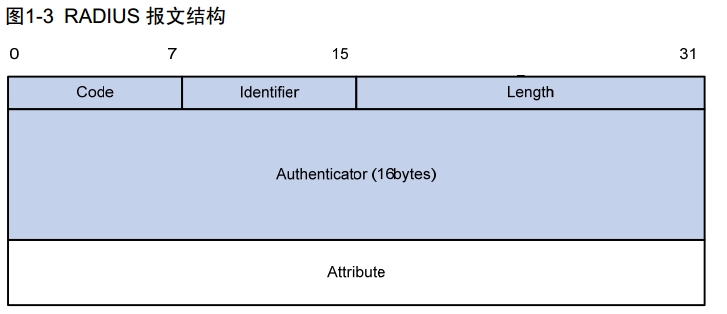

    RADIUS采用UDP报文来传输消息， 通过定时器管理机制、 重传机制、 备用服务器机制， 确保RADIUS服务器和客户端之间交互消息的正确收发。 RADIUS报文结构如 图 1-3 所示。






各字段的解释如下：

    (1) Code 域

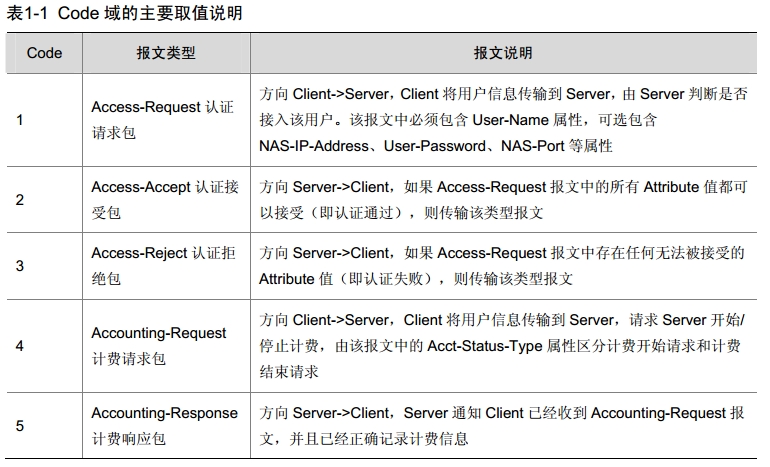

    长度为 1 个字节，用于说明RADIUS报文的类型，如 表 1-1 所示。






    (2) Identifier 域

    长度为 1 个字节，用于匹配请求包和响应包，以及检测在一段时间内重发的请求包。类型一致的请求包和响应包的 Identifier 值相同。

    (3) Length 域

    长度为 2 个字节， 表示 RADIUS 数据包（包括 Code、 Identifier、 Length、 Authenticator 和 Attribute）的长度，范围从 20～4096。超过 Length 域的字节将作为填充字符被忽略。如果接收到的包的实际长度小于 Length 域的值时，则包会被丢弃。

    (4) Authenticator 域

    长度为 16 个字节，用于验证 RADIUS 服务器的应答，另外还用于用户密码的加密。 Authenticator包括两种类型： Request Authenticator 和 Response Authenticator。

    (5) Attribute 域

    不定长度，用于携带专门的认证、授权和计费信息，提供请求和响应报文的配置细节。 Attribute 可包括多个属性，每一个属性都采用（ Type、 Length、 Value）三元组的结构来表示。

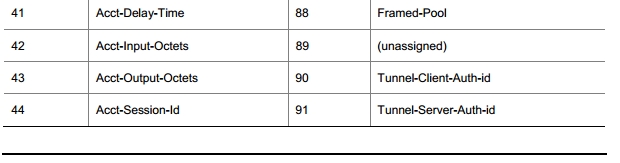

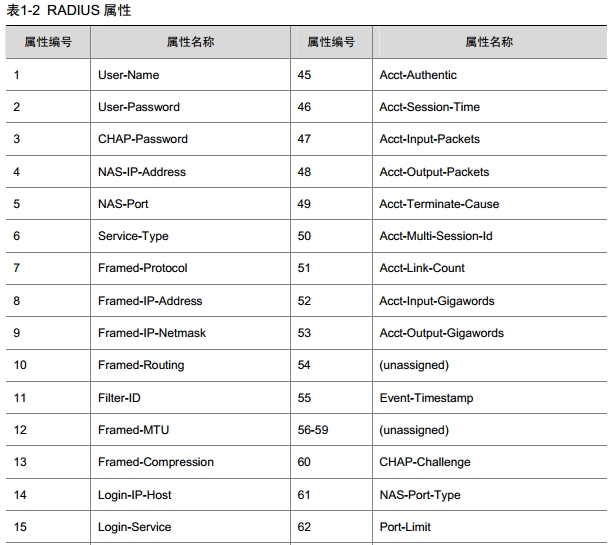

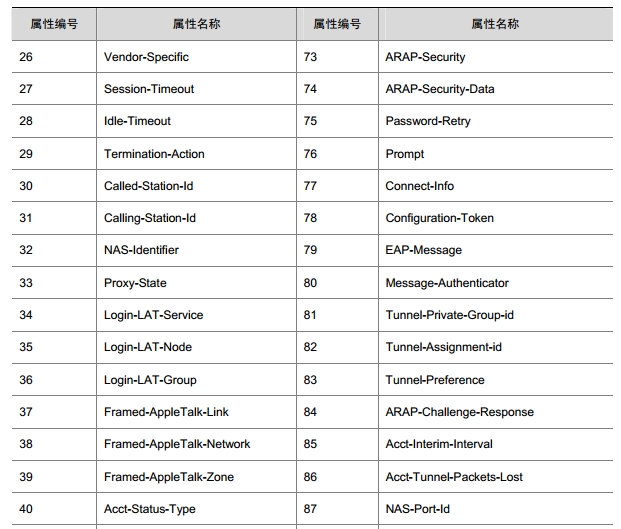

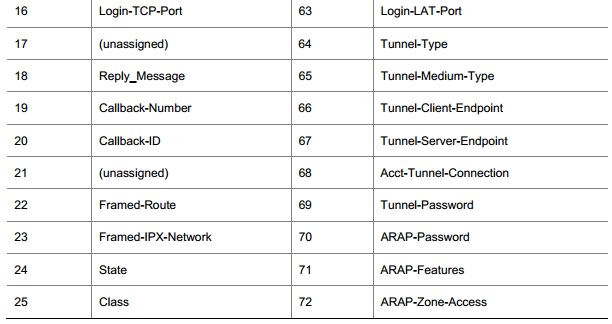

   · 类型（ Type）， 1 个字节，取值为 1 ～255，用于表示属性的类型， 表 1-2 列出了RADIUS认证、授权、计费常用的属性。

   · 长度（ Length），表示该属性（包括类型、长度和属性）的长度，单位为字节。

   · 属性值（ Value），表示该属性的信息，其格式和内容由类型和长度决定，最大长度为 253 字节。









    说明：表 1-2 中所列的属性由 RFC 2865、 RFC 2866、 RFC2867 和RFC2568 分别定义。




RADIUS 扩展属性

    RADIUS 协议具有良好的可扩展性，协议（ RFC 2865）中定义的 26 号属性（ Vendor-Specific）用于设备厂商对 RADIUS 进行扩展，以实现标准 RADIUS 没有定义的功能。

    设备厂商可以封装多个自定义的“（ Type、 Length、 Value）”子属性来扩展RADIUS。如 图 1-4所示， 26 号属性报文内封装的子属性包括以下四个部分：

   · Vendor-ID 域占 4 字节， 表示厂商代号， 最高字节为 0， 其余 3 字节的编码见 RFC 1700。 H3C公司的 Vendor-ID 是 2011 。

   · Vendor-Type，表示扩展属性的子属性类型。

   · Vendor-Length，表示该子属性长度。

   · Vendor-Data，表示该子属性的内容。




协议规范

    与 RADIUS 相关的协议规范有：

   · RFC 2865： Remote Authentication Dial In User Service (RADIUS)

   · RFC 2866： RADIUS Accounting

   · RFC 2867： RADIUS Accounting Modifications for Tunnel Protocol Support

   · RFC 2868： RADIUS Attributes for Tunnel Protocol Support

   · RFC 2869： RADIUS Extensions
