深度学习识别滑动验证码缺口

发布时间：2025-03-29 21:38:07编辑：123阅读（343）

目标检测

识别滑动验证码的目标缺口问题，其实可以归结为目标检测问题。什么叫目标检测？顾名思义就是把想找的东西找出来，也就是找图片缺口位置。现在比较流行的目标检测算法有R-CNN，Fast R-CNN，Faster R-CNN，SSD，YOLO等。

目前目标检测算法主要有两种实现方法，一阶段式和二阶段式。

一阶段式（One stage）：不需要产生候选框，直接将目标的定位和分类问题转化为回归问题，俗称“看一眼”，使用这种实现的算法有YOLO和SSD，这种方法虽然正确率不及Two Stage，但架构相对简单，检测速度更快。

二阶段式（Two Stage）：算法首先生成一系列目标所在位置的候选框，再对这些候选出来的结果进行样本分类，即先找出来在哪儿，再分出来是啥，俗称“看两眼”，使用这种实现的算法有R-CNN，Fast R-CNN，Faster R-CNN等，这种方法架构相对复杂，但正确率高。

选用YOLO算法实现对滑动验证码缺口的识别。YOLO的英文全称是You Only Look Once，目前的最新版本是V5，应用比较广泛的版本是V3。




数据准备

训练深度学习模型需要准备训练数据。这里的数据也分两部分，一部分是验证码图片，另一部分是标注数据。这次的数据标注不再是单纯的验证码文本，而是缺口位置，缺口对应一个矩形框，要表示矩形框，至少需要4个数据，如矩形左上角的点的纵横坐标下x，y加上矩形的宽高w，h。

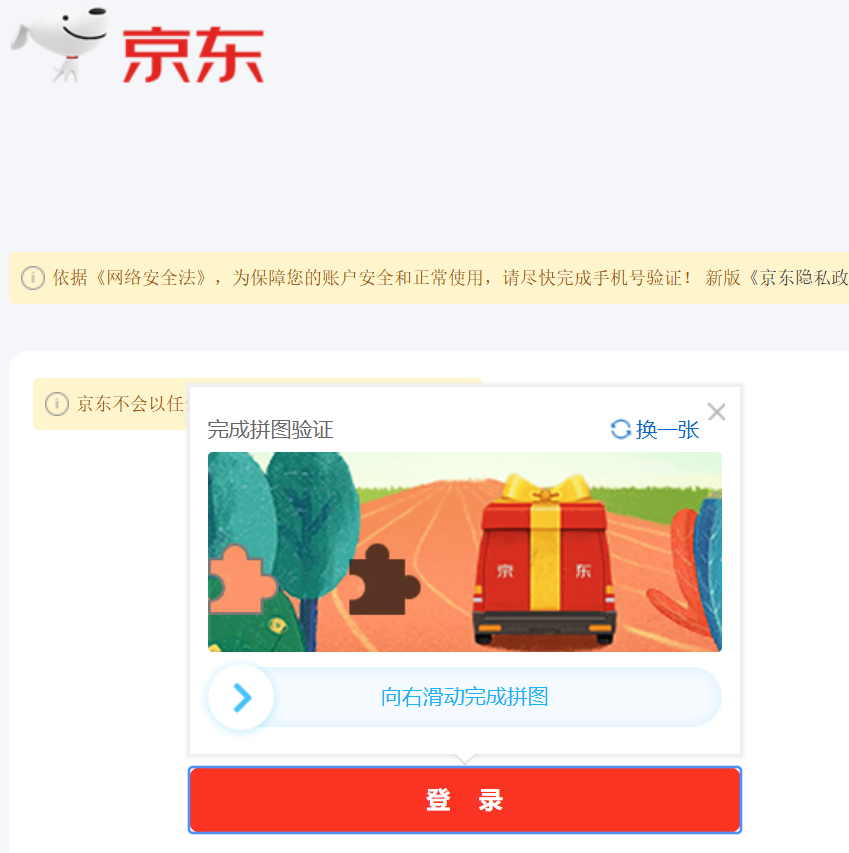

明确了数据是什么，接下来就准备。第一步是收集验证码图片，第二步是标注图片中的缺口位置并转化为想要的4位数字。打开网站https://passport.jd.com/new/login.aspx,点击“登录”按钮就会弹出一个滑动验证码。



手工截图肯定不可靠，因为要收集的图片量非常大，这么做不仅费时费力，还不好准确地定位边界，会导致保存下来的图片有大有小。写一个脚本实现自动化裁切和保存。

import time
from selenium import webdriver
from selenium.webdriver.common.by import By
from selenium.common.exceptions import WebDriverException
from loguru import logger


COUNT = 100

for i in range(0, COUNT + 1):
    try:
        browser = webdriver.Chrome()
        browser.get('https://passport.jd.com/new/login.aspx')
        browser.implicitly_wait(30)
        # 账户
        browser.find_element(By.ID, 'loginname').send_keys('username')
        time.sleep(0.3)
        # 密码
        browser.find_element(By.ID, 'nloginpwd').send_keys('password')
        time.sleep(0.2)
        # 登录
        browser.find_element(By.ID, 'loginsubmit').click()
        time.sleep(0.5)
        # 下载图片
        img_dir_name = f'D:\PythonProject_deep_learning_slide_verification\images\captcha_{i}.png'
        captcha = browser.find_element(By.XPATH,'//div[@class="JDJRV-bigimg"]/img').screenshot(img_dir_name)
    except WebDriverException as e:
        logger.error(f'webdriver error occurred {e.msg}')
    finally:
        browser.close()

代码逻辑先是一个for循环，循环次数为count，每次循环都使用selenium启动一个浏览器，然后打开目标网站，模拟点击登录按钮的操作触发验证码弹出，然后截取验证码对应的节点，再调用screenshot方法保存下来。

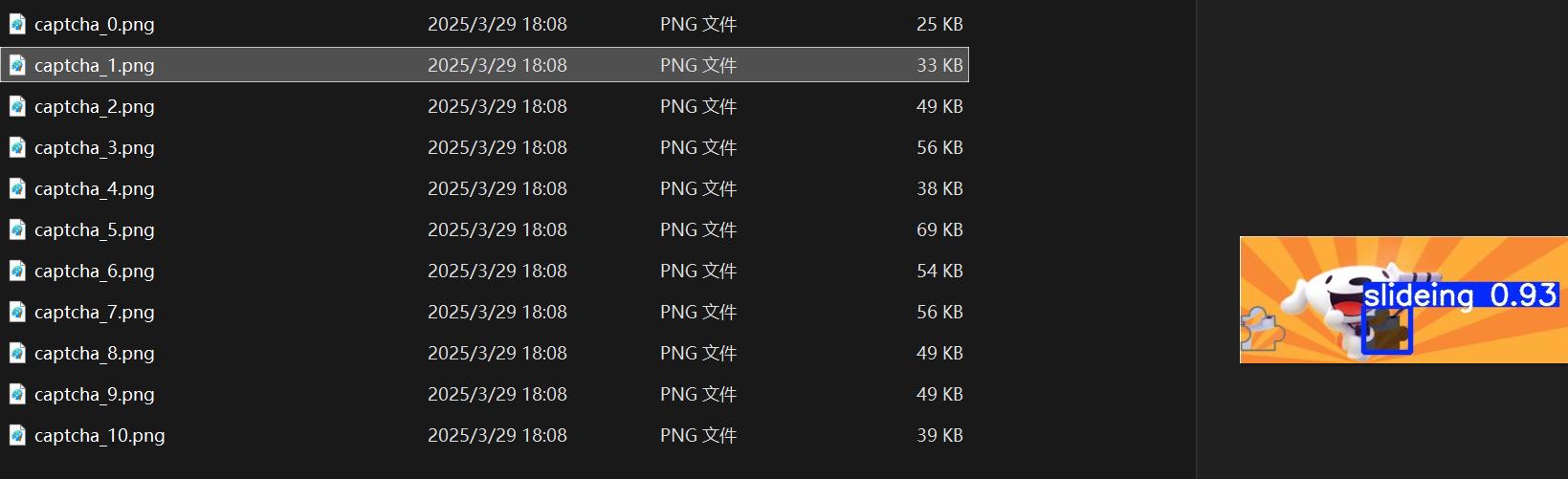

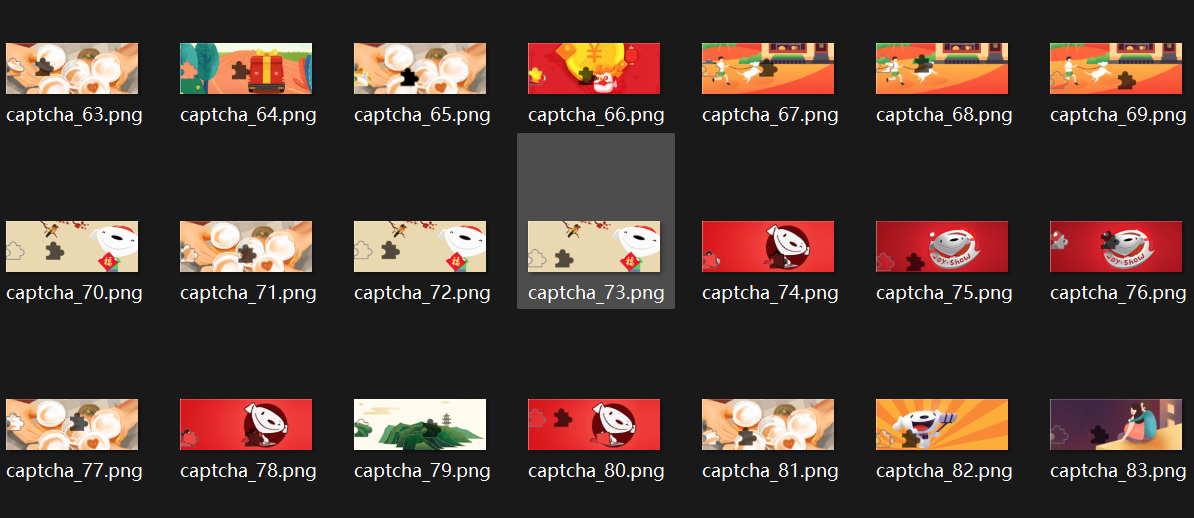

运行完后，目录下会有非常多的图片。




第一步完成，接下来完成第二步，准备数据标注，这里推荐使用的工具是labelImg，使用pip直接可以安装

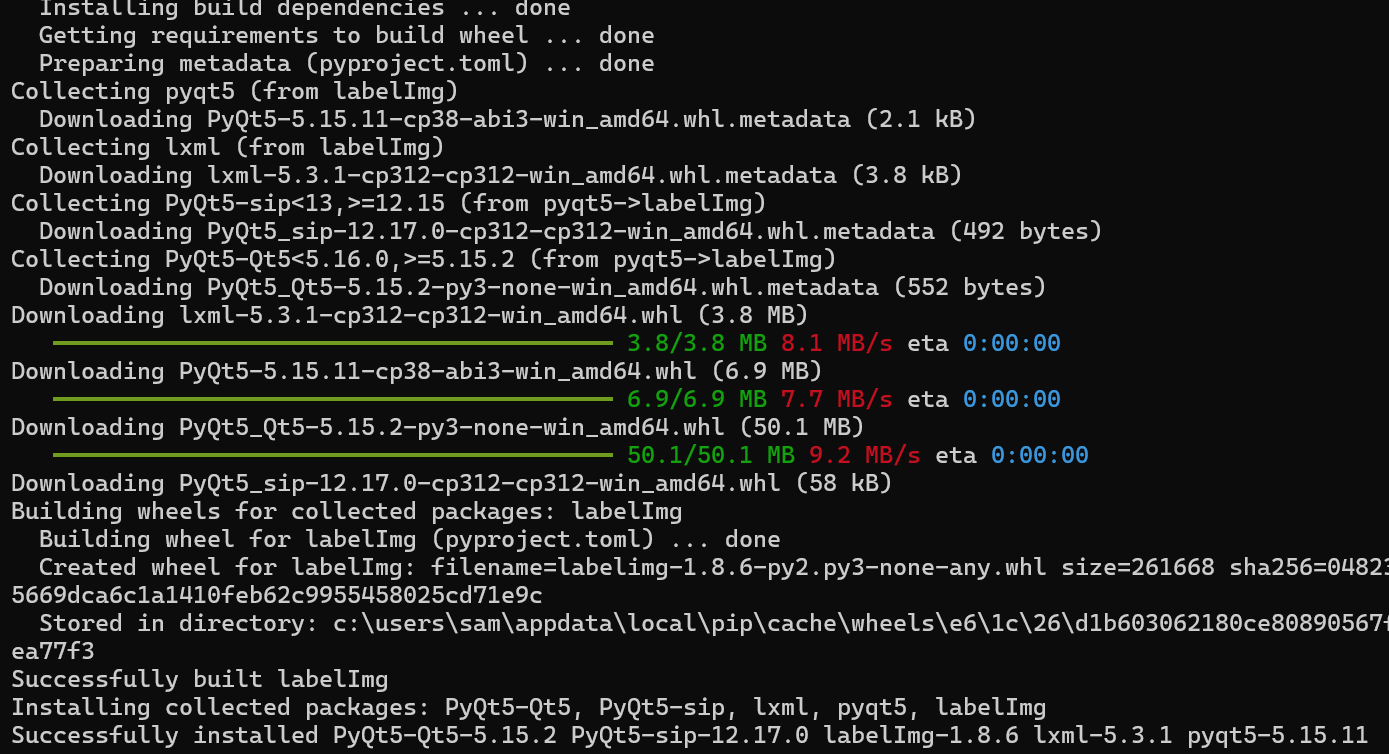

pip install labelImg

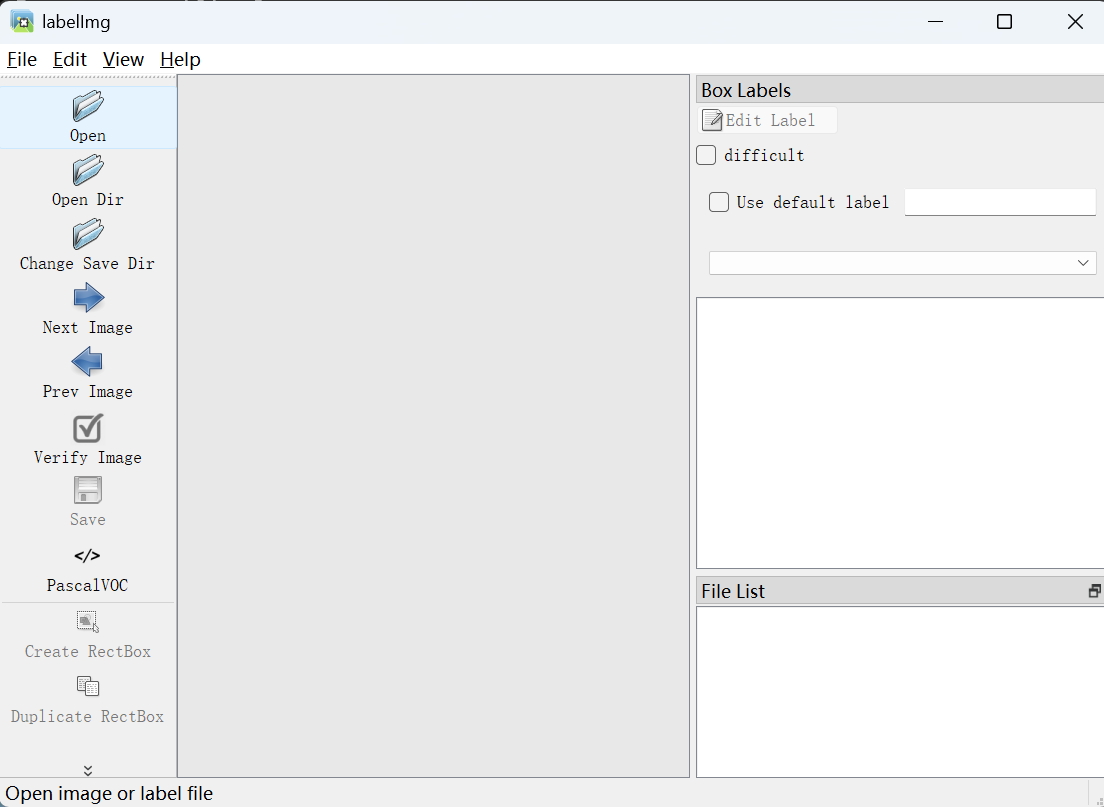

安装完后在命令行直接运行 labelImg

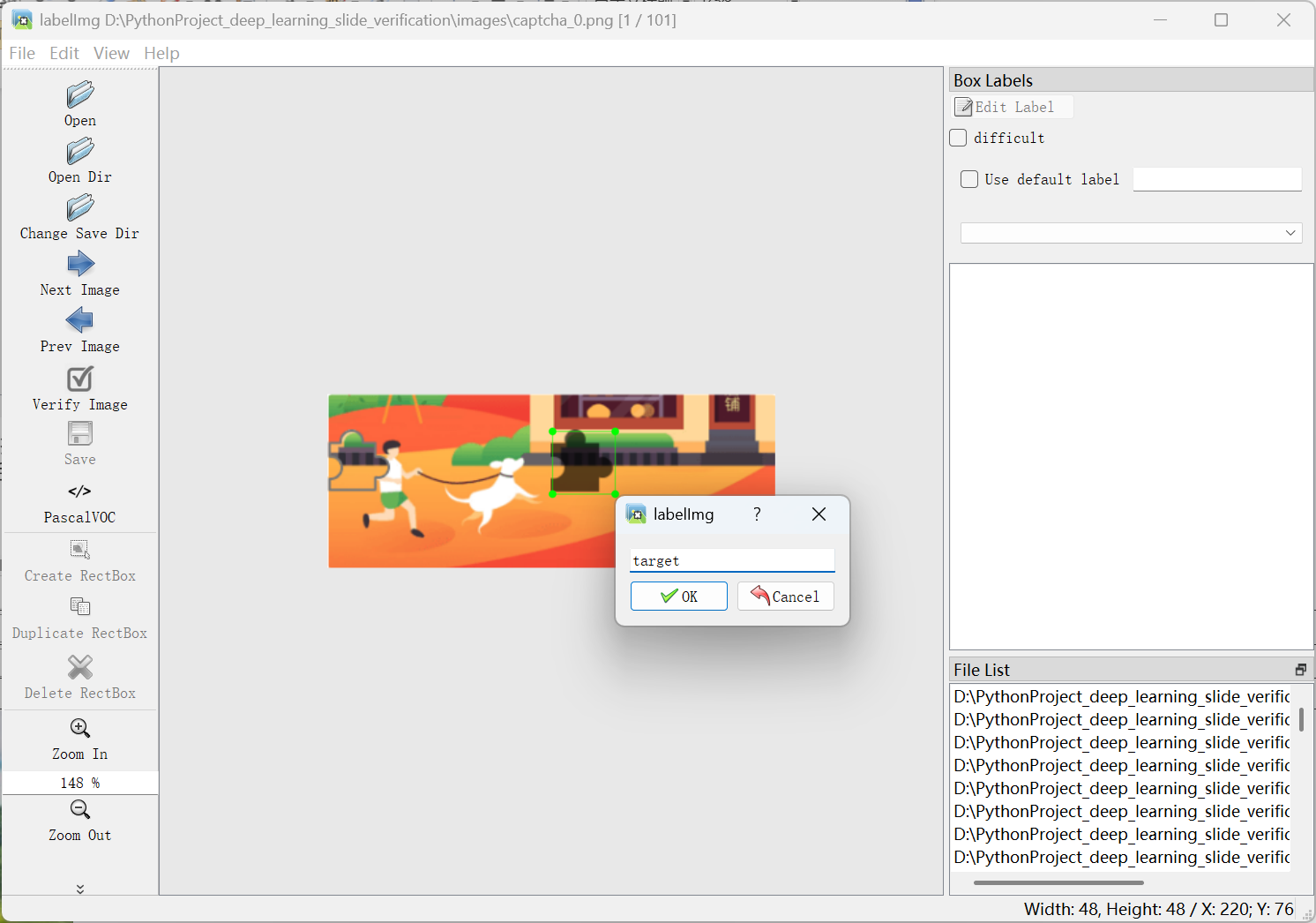

点击左侧的Open Dir 按钮打开刚刚下载的images目录，然后点击左下角的Create RectBox创建一个标注框，可以将缺口所在的矩形框框起来，框完后labelImg会弹出填写保存名称的提示框，填写target，然后点击ok按钮



这时会发现本地保存了一个xml文件，内容如下：

<annotation>
    <folder>images</folder>
    <filename>captcha_0.png</filename>
    <path>D:\PythonProject_deep_learning_slide_verification\images\captcha_0.png</path>
    <source>
       <database>Unknown</database>
    </source>
    <size>
       <width>343</width>
       <height>133</height>
       <depth>3</depth>
    </size>
    <segmented>0</segmented>
    <object>
       <name>target</name>
       <pose>Unspecified</pose>
       <truncated>0</truncated>
       <difficult>0</difficult>
       <bndbox>
          <xmin>172</xmin>
          <ymin>28</ymin>
          <xmax>220</xmax>
          <ymax>76</ymax>
       </bndbox>
    </object>
</annotation>

从中可以看到，size节点里有三个节点，分别是width，height，depth，代表原验证码图片的宽度，高度和通道数。object节点下的bndbox节点包含标注的缺口位置，通过观察对比可以直到xmin,ymin指的是左上角的坐标，xmax,ymax指的是右下角的坐标。


使用下面的方法简单做一下数据处理：

import xmltodict
import json
import os

xml_path = os.path.join(os.getcwd(), 'annotation_images')
txt_path = os.path.join(os.getcwd(), 'labels')

def parse_xml(file):
    xml_str = open(file, mode='r', encoding='utf-8').read()
    data = xmltodict.parse(xml_str)
    data = json.loads(json.dumps(data))
    annotation = data.get('annotation')
    width = int(annotation.get('size').get('width'))
    height = int(annotation.get('size').get('height'))
    bndbox = annotation.get('object').get('bndbox')
    box_xmin = int(bndbox.get('xmin'))
    box_xmax = int(bndbox.get('xmax'))
    box_ymin = int(bndbox.get('ymin'))
    box_ymax = int(bndbox.get('ymax'))

    # 计算中心点坐标和宽高
    x_center = (box_xmin + box_xmax) / 2.0
    y_center = (box_ymin + box_ymax) / 2.0
    box_width = box_xmax - box_xmin
    box_height = box_ymax - box_ymin

    # 归一化处理
    x_center /= width
    y_center /= height
    box_width /= width
    box_height /= height
    print(x_center, y_center, box_width, box_height)
    return x_center, y_center, box_width, box_height

def main():
    current_directory = xml_path
    files = []
    for root, dirs, filenames in os.walk(current_directory):
        for file in filenames:
            if os.path.isfile(os.path.join(root, file)):
                files.append(os.path.join(root, file))
    return files

files = main()
for img_path in files:
    file_name = os.path.basename(img_path).split('.')[0]
    box_xmin, box_ymin, box_width, box_height = parse_xml(img_path)
    with open(os.path.join(txt_path, file_name + '.txt'), 'w', encoding='utf-8') as f:
        f.write(" ".join([str(0), str(box_xmin), str(box_ymin), str(box_width), str(box_height)]))

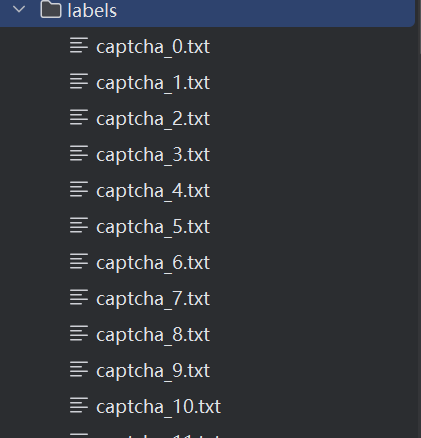

运行上面代码，结果如下：




其中每一个txt文件各对应一张验证码图片的标注结果，文件内容类似这样：

0 0.5714285714285714 0.39097744360902253 0.13994169096209913 0.3609022556390977




第一位0代表标注目标的索引，由于这里只需要检测一个缺口，所以索引就是0；第二位和第三位代表缺口左上角的点在验证码图片中所处的位置，例如0.5714285714285714代表从横向看，缺口左上角的点大约位于验证码的57%处，至此数据准备阶段完成。

为了达到更好的训练效果，还需要下载一些预训练模型，预训练的意思是已经有一个提前训练好的基础模型了。直接使用预训练模型中的权重文件，就不用从零开始训练模型了，只需要基于之前的模型进行微调即可，这样既节省训练时间，又能达到比较好的效果。




使用YOLO5训练滑动验证缺口验证码


环境安装（wsl环境安装，可参考https://www.py3study.com/Article/details/id/20089.html#   wsl安装）：

git clone https://github.com/ultralytics/yolov5

cd yolov5

pip install -r requirements.txt

目录结构

slide_ver/

├── images

│   └── slide   # 带缺口的原图

└── labels

    └── slide    # 经过labelImg标注处理过的yolo数据集格式

YOLO的数据集格式



cd /yolo/yolov5/data

vim sliding.yaml

path: ../datasets/slide_ver     # 目录
train: images/slide             # 训练集
val: images/slide               # 验证集
nc: 1                           # 类别数量
names: ['slideing']             # 类别名:避免用中文

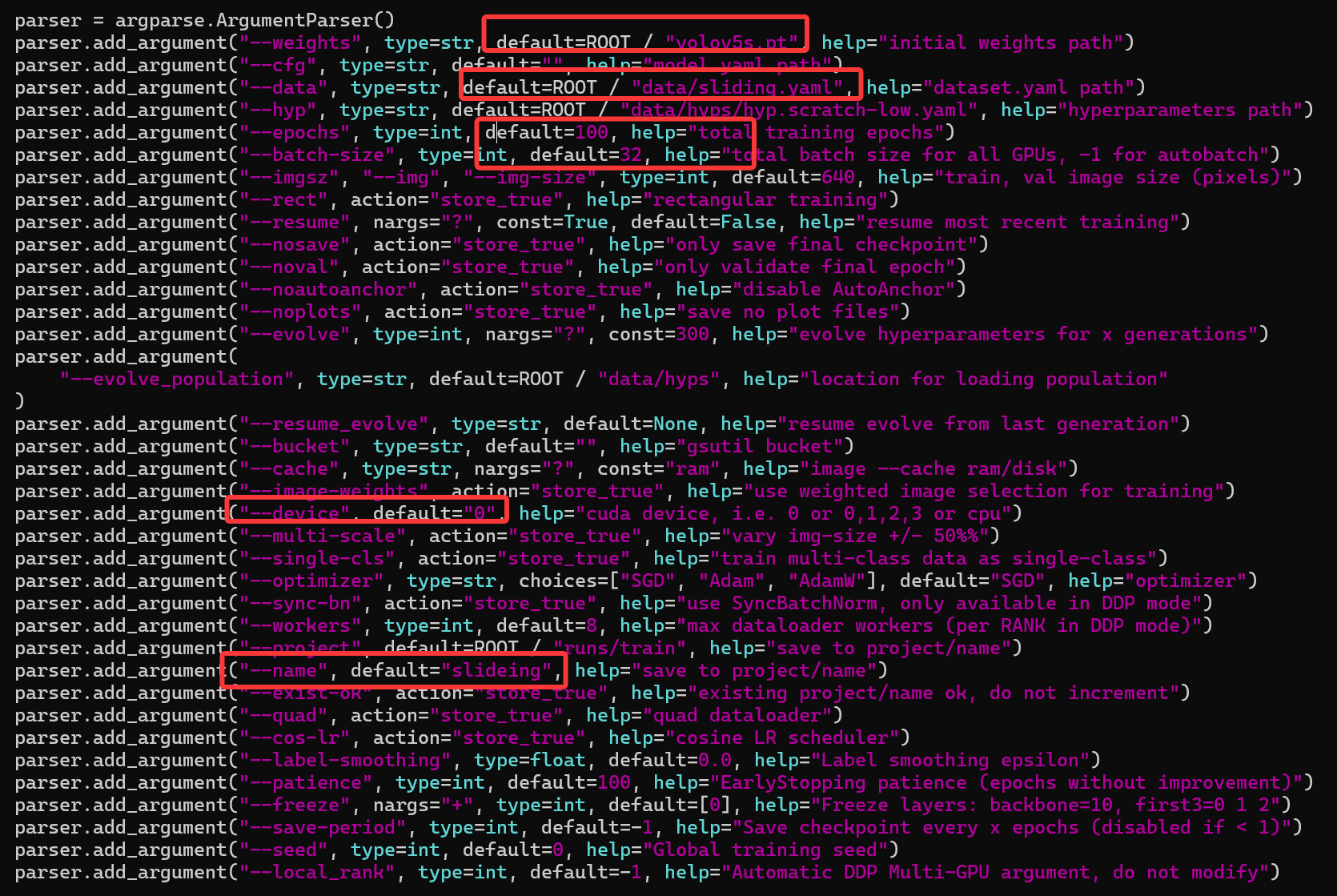

把对应的数据拷进对应的目录，修改train.py，如下：



保存，运行。

python train.py

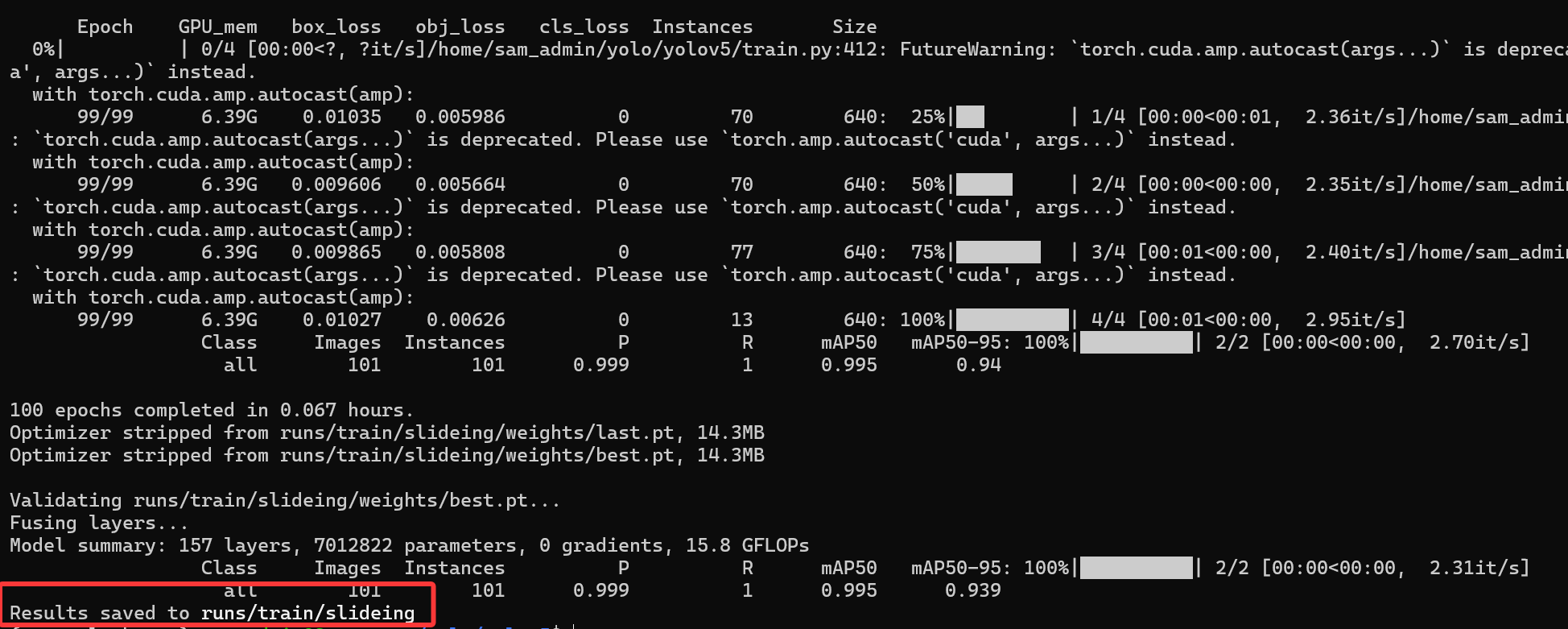

训练完成.

信息中的参数是介绍：

Epoch         训练轮数

gpu_mem   gpu占用内存

box      边界框损失 YOLO V5使用 GIOU Loss作为bounding box的损失，Box推测为GIoU损失函数均值，越小方框越准；

obj     目标检测损失 推测为目标检测loss均值，越小目标检测越准；

cls      分类损失 推测为分类loss均值，越小分类越准；(缺口只有一个类别所以为0没有浮动)

img_size   图片尺寸默认为640

Images    测试集图片个数849张

Labels    测试集标签个数847张

P    精度

R    召回率

一般训练结果主要观察精度和召回率波动情况

看一下测试集的预测效果:

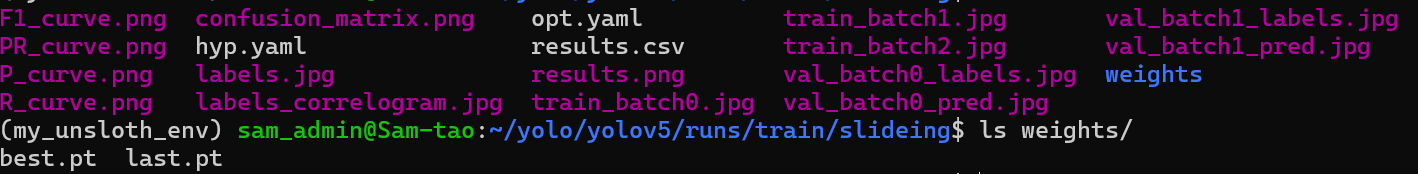

cd /yolo/yolov5/runs/train/slideing




最重要的是在weights目录下有两个pt模型



最好的模型，和最后的模型，之后验证就可以用着模型进行验证.




验证模型

把需要测试的图片放到对应的目录

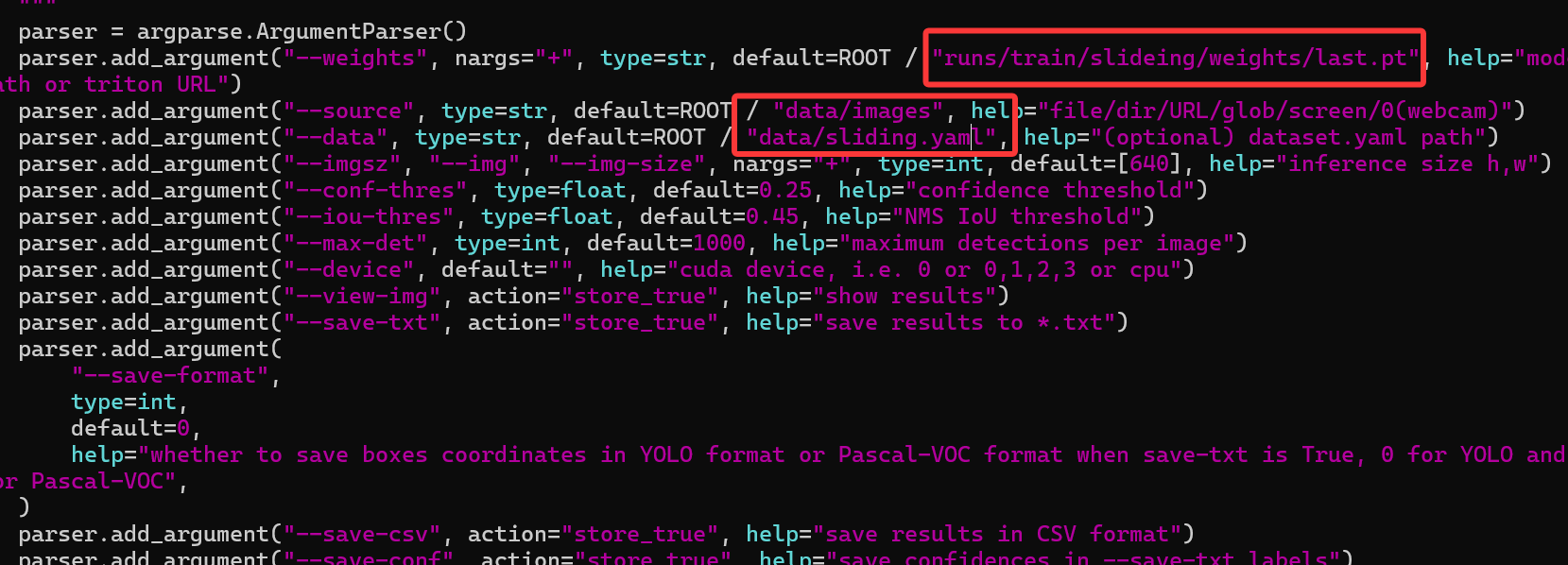

在detect.py文件中配置可以对模型进行检测

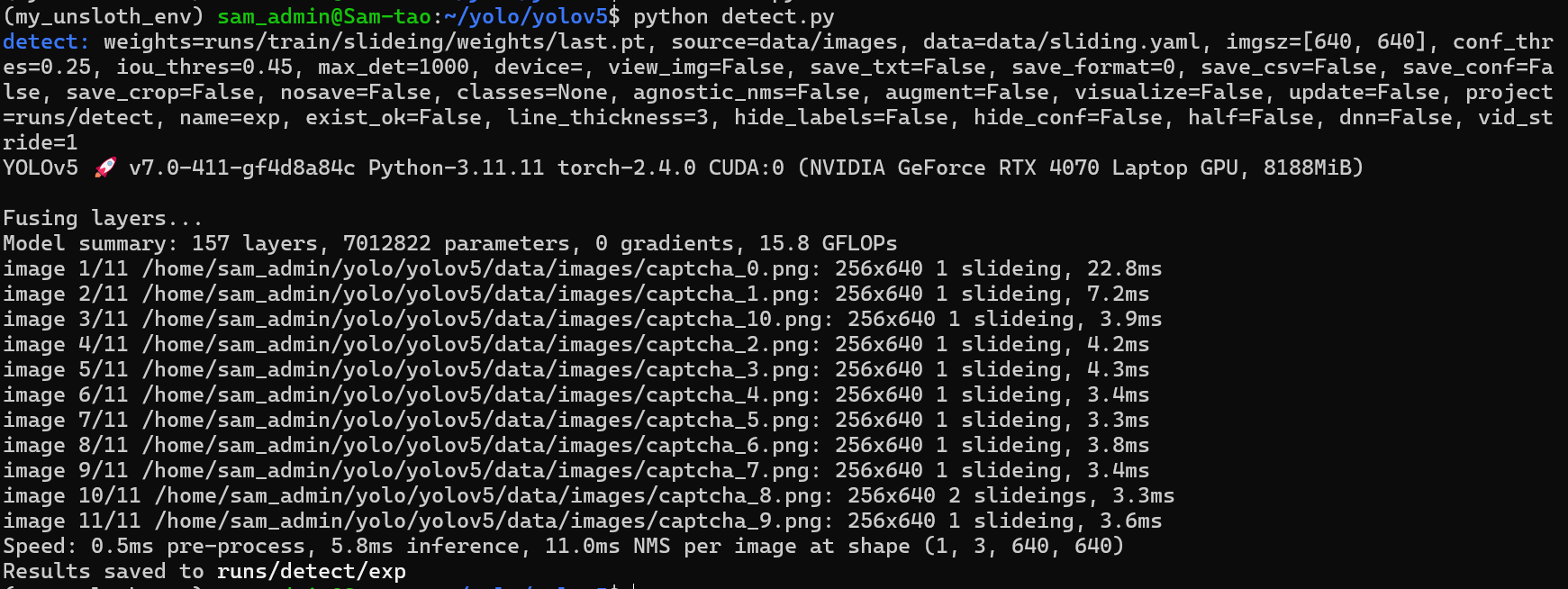

运行detect.py



到对应的目录查看效果，如下：



yolo有接口测试就在utils下的flask_rest_api文件中restapi.py是服务端，example_requset.py是客户端。

pip install  flask

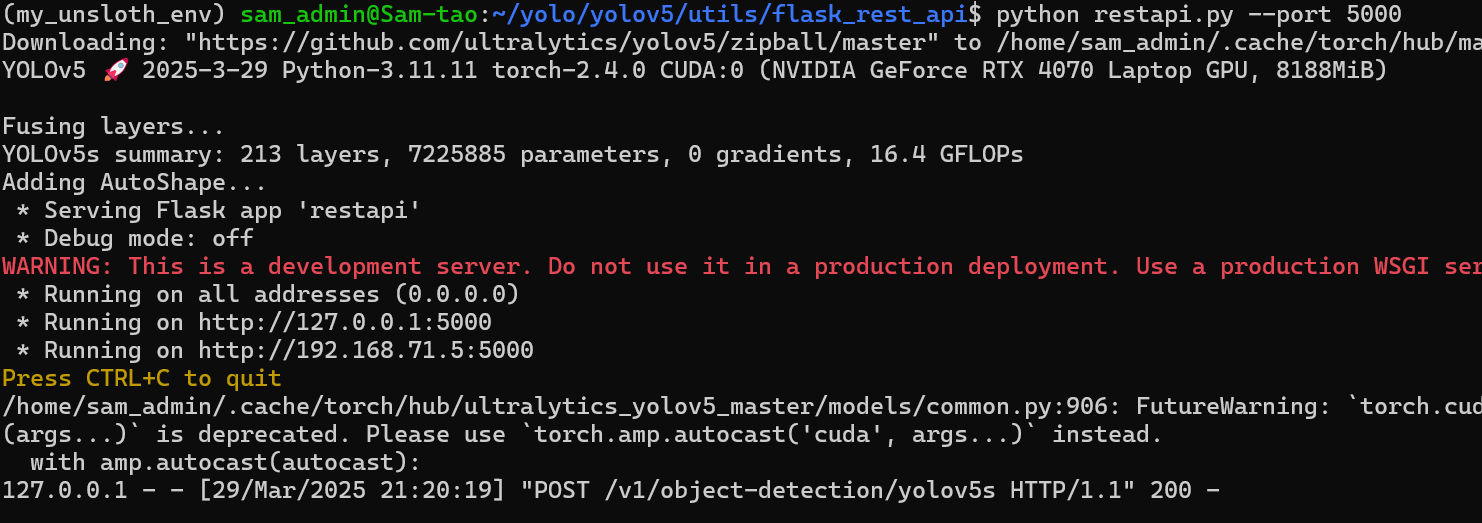

python restapi.py --port 5000



客户端访问：

import requests
import os


DETECTION_URL = "http://127.0.0.1:5000/v1/object-detection/yolov5s"
IMAGE = os.path.join(os.getcwd(), 'verify_images/captcha_0.png')
# Read image
with open(IMAGE, "rb") as f:
    image_data = f.read()

response = requests.post(DETECTION_URL, files={"image": image_data}).json()

print(response)

[{'xmin': 91.528755188, 'ymin': 4.3374404907, 'xmax': 140.5720062256, 'ymax': 45.5197601318, 'confidence': 0.6900528669, 'class': 14, 'name': 'bird'}]
