istio kiali 可视化bookinfo

发布时间:2021-01-19 10:22:52编辑:admin阅读(313)

    一、概述

    kiali 是使用 istioctl 客户端工具安装 demo profile 时自动就会安装的组件,kiali 是一款 istio 服务网格可视化工具,提供了服务拓扑图、全链路跟踪、指标遥测、配置校验、健康检查等功能。



    二、kiali 可视化bookinfo

    在前面几篇文章中,已经部署了kialibookinfo

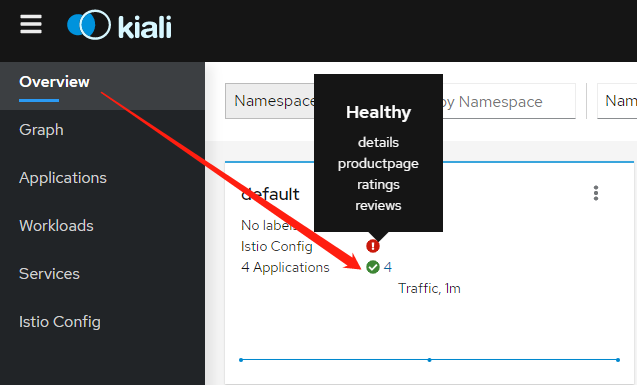

    登录 kiali,进入 overview 菜单,选中 bookinfo 应用,如下图所示

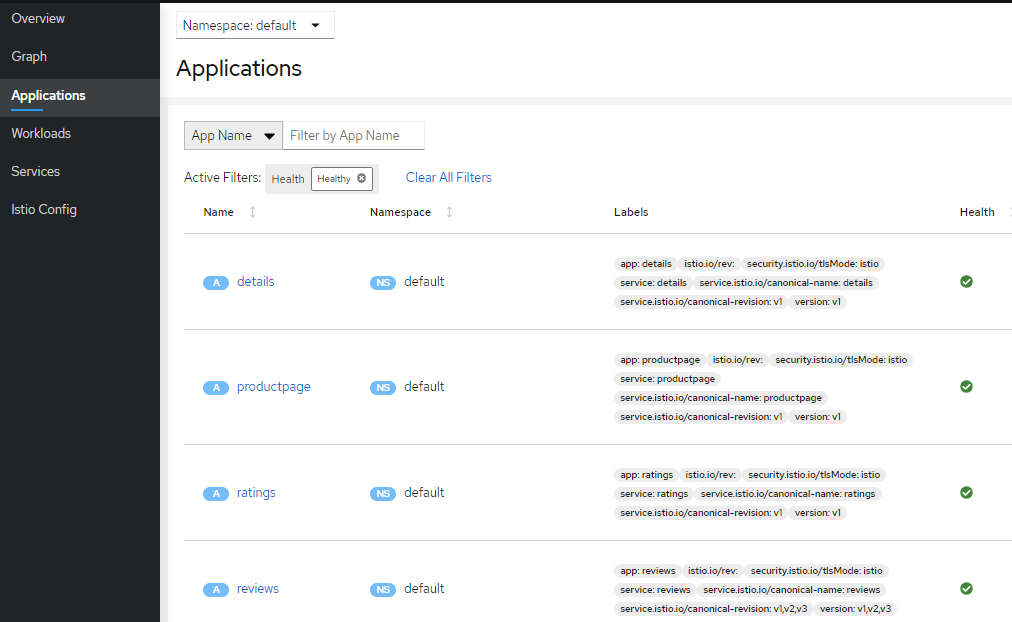

    点击进入default命名空间下的 "4 Applications" , 进入 "Applications" 视图,可见 bookinfo 样例下的 4 个微服务,并且当前这 4 个微服务状态都健康(Health ✔)如下图所示:


    三、注入和观察流量

    查看GATEWAY_URL

    [root@k8s-master ~]# echo $GATEWAY_URL192.168.31.16:32223



    通过 curl 命令打入流量:

    while true; do sleep 1;curl http://192.168.31.16:32223/productpage; done

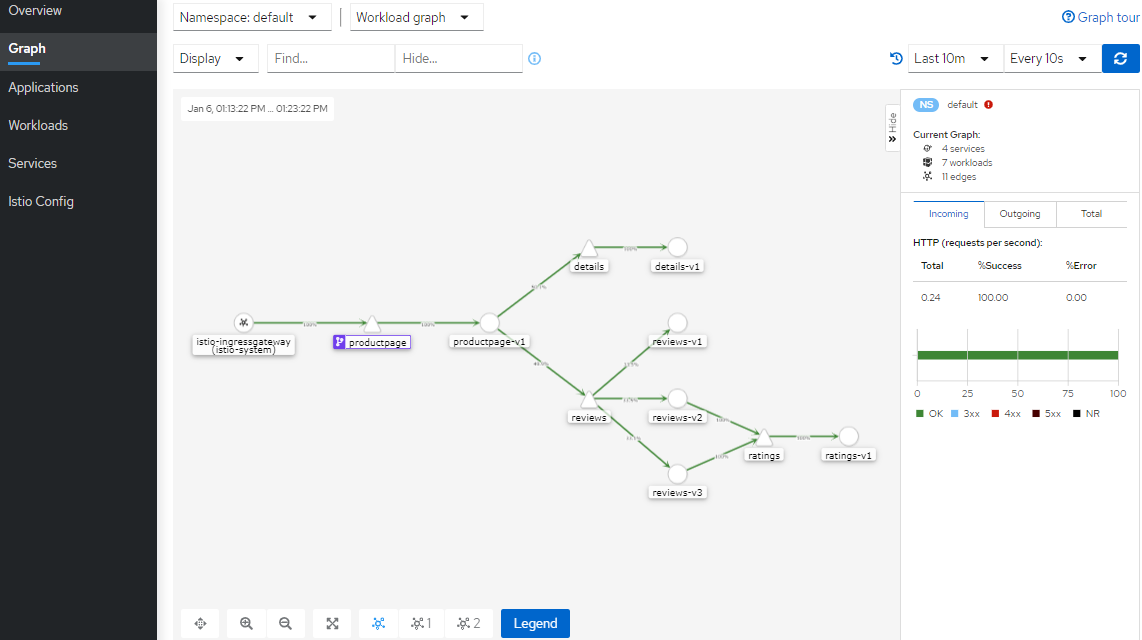

    最关键的可视化内容可以查看 “Graph” 菜单,如下所示:

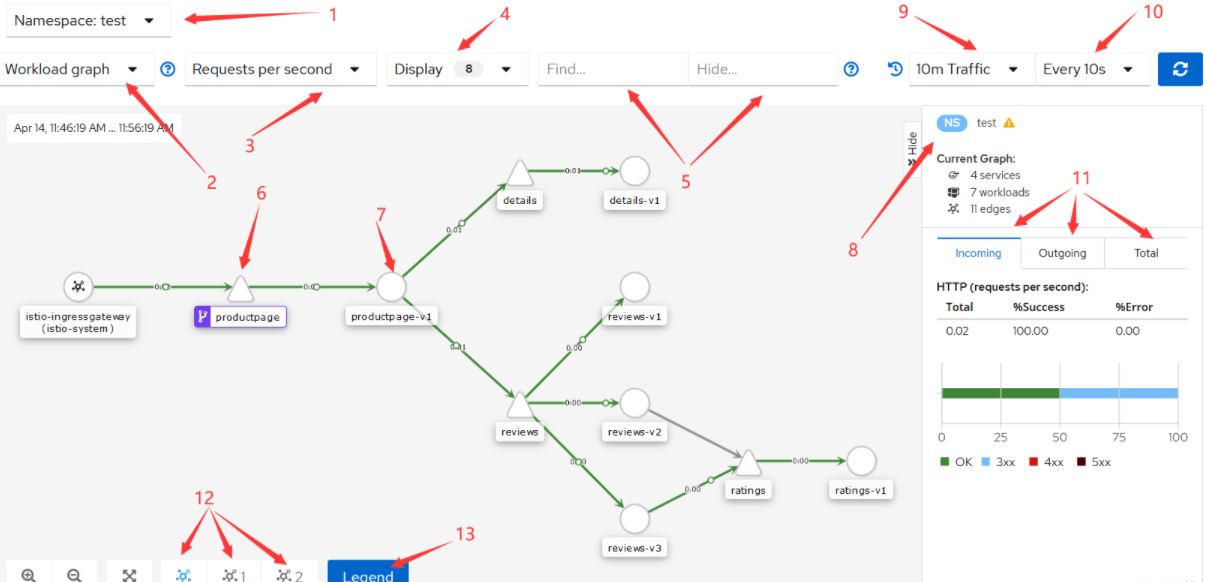

    下面重点介绍 “Graph” 视图下的功能:



    1 命名空间
        2 分类图展示:
            app(应用视角,label 名为 app,并且 app 值相同的资源算作一类 app)
            service(k8s服务视角)、versioned app(标记版本应用视角)
            workload(k8s工作负载视角,比如 deployment、job、statefulset、daemonset)
        3 指标展示:
            Requests per second(每秒多少请求)
            Requests percent(请求分布占比)
            Response time(响应时间)
        4 显示过滤器:各种显示开关,用复选框表示;可以选择 Traffic Animation,爽爽看

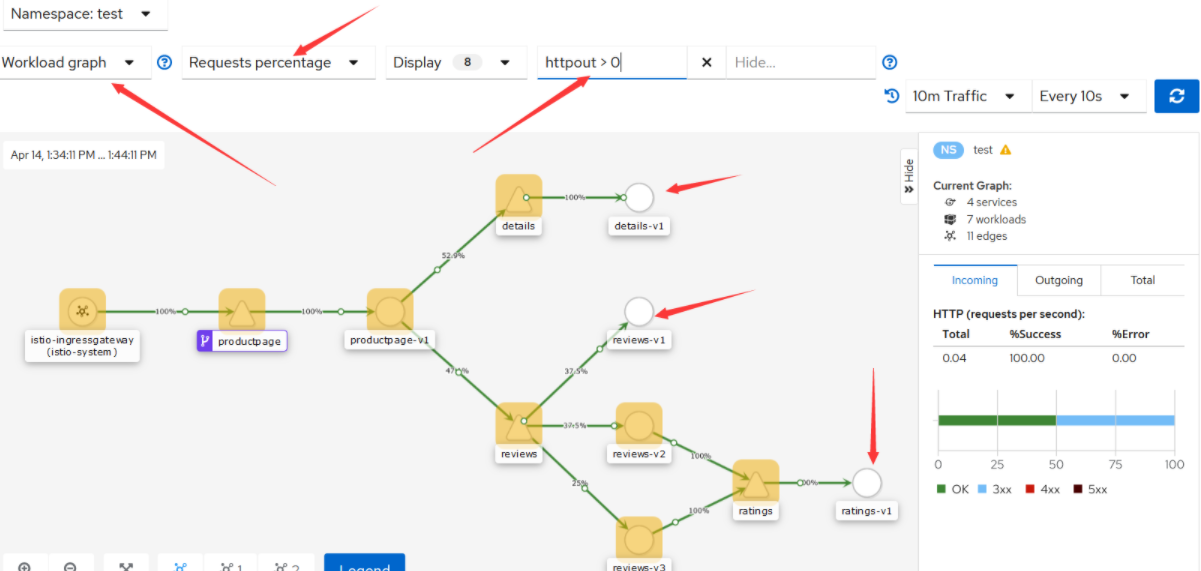

        5 规格过滤显示:可以把它类比为 grep 命令,通过定义好的过滤规则,高亮图的某些组件或元素,比如在 find 字段输入 httpout > 0 后回车,可看到如下截图所示
        6 三角形表示 k8s 服务
        7 圆形表示 k8s workload
        8 命名空间
        9 时间间隔的流量选择器:比如 1m(分钟)、5m、10m、30m、1h(小时)、3h、6h
        10 页面刷新频率:比如每 10 秒、每 15 秒、每 30 秒、每 1 分钟、每 5 分钟、每 15 分钟
        11 入口流量、出口流量和总流量显示
        12 layout:不同展示风格(共有三种,选择自己的喜好)
        13 图例说明:解释图中各个形状各代表什么意思






    本文参考链接:

    https://blog.51cto.com/14268033/2487230
