安装kube-prometheus

发布时间:2020-12-25 10:41:06编辑:admin阅读(247)

    一、概述

    简介

    kube-prometheus 是一整套监控解决方案,它使用 Prometheus 采集集群指标,Grafana 做展示,包含如下组件:

    • The Prometheus Operator

    • Highly available Prometheus

    • Highly available Alertmanager

    • Prometheus node-exporter

    • Prometheus Adapter for Kubernetes Metrics APIs (k8s-prometheus-adapter)

    • kube-state-metrics

    • Grafana



    二、安装

    环境说明

    操作系统:centos 7.6

    k8s版本:1.18.1

    ip地址:10.212.82.63

    主机名:k8s-master

    配置:2核2g



    操作系统:centos 7.6

    k8s版本:1.18.1

    ip地址:10.212.82.65

    主机名:k8s-node01

    配置:2核8g



    下载项目

    以下步骤,请在k8s-master上执行。

    安装git工具

    yum install -y git



    克隆kube-prometheus

    git clone https://github.com/coreos/kube-prometheus



    查看manifest

    [root@k8s-master]# cd kube-prometheus/manifests/
    [root@k8s-master manifests]# ll

    输出:

    总用量 1696
    -rw-r--r-- 1 root root     405 12月 17 10:25 alertmanager-alertmanager.yaml
    -rw-r--r-- 1 root root     964 12月 17 10:17 alertmanager-secret.yaml
    -rw-r--r-- 1 root root      96 12月 17 10:17 alertmanager-serviceAccount.yaml
    -rw-r--r-- 1 root root     254 12月 17 10:17 alertmanager-serviceMonitor.yaml
    -rw-r--r-- 1 root root     326 12月 17 10:20 alertmanager-service.yaml
    -rw-r--r-- 1 root root     550 12月 17 10:17 grafana-dashboardDatasources.yaml
    -rw-r--r-- 1 root root 1403795 12月 17 10:17 grafana-dashboardDefinitions.yaml
    -rw-r--r-- 1 root root     454 12月 17 10:17 grafana-dashboardSources.yaml
    -rw-r--r-- 1 root root    7722 12月 17 10:17 grafana-deployment.yaml
    -rw-r--r-- 1 root root      86 12月 17 10:17 grafana-serviceAccount.yaml
    -rw-r--r-- 1 root root     208 12月 17 10:17 grafana-serviceMonitor.yaml
    -rw-r--r-- 1 root root     273 12月 17 10:20 grafana-service.yaml
    -rw-r--r-- 1 root root     376 12月 17 10:17 kube-state-metrics-clusterRoleBinding.yaml
    -rw-r--r-- 1 root root    1651 12月 17 10:17 kube-state-metrics-clusterRole.yaml
    -rw-r--r-- 1 root root    2127 12月 17 10:18 kube-state-metrics-deployment.yaml
    -rw-r--r-- 1 root root     192 12月 17 10:17 kube-state-metrics-serviceAccount.yaml
    -rw-r--r-- 1 root root     829 12月 17 10:17 kube-state-metrics-serviceMonitor.yaml
    -rw-r--r-- 1 root root     403 12月 17 10:17 kube-state-metrics-service.yaml
    -rw-r--r-- 1 root root     266 12月 17 10:17 node-exporter-clusterRoleBinding.yaml
    -rw-r--r-- 1 root root     283 12月 17 10:17 node-exporter-clusterRole.yaml
    -rw-r--r-- 1 root root    2880 12月 17 10:18 node-exporter-daemonset.yaml
    -rw-r--r-- 1 root root      92 12月 17 10:17 node-exporter-serviceAccount.yaml
    -rw-r--r-- 1 root root     669 12月 17 10:17 node-exporter-serviceMonitor.yaml
    -rw-r--r-- 1 root root     315 12月 17 10:17 node-exporter-service.yaml
    -rw-r--r-- 1 root root     292 12月 17 10:17 prometheus-adapter-apiService.yaml
    -rw-r--r-- 1 root root     396 12月 17 10:17 prometheus-adapter-clusterRoleAggregatedMetricsReader.yaml
    -rw-r--r-- 1 root root     304 12月 17 10:17 prometheus-adapter-clusterRoleBindingDelegator.yaml
    -rw-r--r-- 1 root root     281 12月 17 10:17 prometheus-adapter-clusterRoleBinding.yaml
    -rw-r--r-- 1 root root     188 12月 17 10:17 prometheus-adapter-clusterRoleServerResources.yaml
    -rw-r--r-- 1 root root     219 12月 17 10:17 prometheus-adapter-clusterRole.yaml
    -rw-r--r-- 1 root root    1378 12月 17 10:17 prometheus-adapter-configMap.yaml
    -rw-r--r-- 1 root root    1333 12月 17 10:18 prometheus-adapter-deployment.yaml
    -rw-r--r-- 1 root root     325 12月 17 10:17 prometheus-adapter-roleBindingAuthReader.yaml
    -rw-r--r-- 1 root root      97 12月 17 10:17 prometheus-adapter-serviceAccount.yaml
    -rw-r--r-- 1 root root     408 12月 17 10:17 prometheus-adapter-serviceMonitor.yaml
    -rw-r--r-- 1 root root     236 12月 17 10:17 prometheus-adapter-service.yaml
    -rw-r--r-- 1 root root     269 12月 17 10:17 prometheus-clusterRoleBinding.yaml
    -rw-r--r-- 1 root root     216 12月 17 10:17 prometheus-clusterRole.yaml
    -rw-r--r-- 1 root root     621 12月 17 10:17 prometheus-operator-serviceMonitor.yaml
    -rw-r--r-- 1 root root     800 12月 17 10:25 prometheus-prometheus.yaml
    -rw-r--r-- 1 root root     293 12月 17 10:17 prometheus-roleBindingConfig.yaml
    -rw-r--r-- 1 root root     983 12月 17 10:17 prometheus-roleBindingSpecificNamespaces.yaml
    -rw-r--r-- 1 root root     188 12月 17 10:17 prometheus-roleConfig.yaml
    -rw-r--r-- 1 root root    1141 12月 17 10:17 prometheus-roleSpecificNamespaces.yaml
    -rw-r--r-- 1 root root   99490 12月 17 10:17 prometheus-rules.yaml
    -rw-r--r-- 1 root root      93 12月 17 10:17 prometheus-serviceAccount.yaml
    -rw-r--r-- 1 root root    6821 12月 17 10:17 prometheus-serviceMonitorApiserver.yaml
    -rw-r--r-- 1 root root     395 12月 17 10:17 prometheus-serviceMonitorCoreDNS.yaml
    -rw-r--r-- 1 root root    6310 12月 17 10:17 prometheus-serviceMonitorKubeControllerManager.yaml
    -rw-r--r-- 1 root root    7126 12月 17 10:17 prometheus-serviceMonitorKubelet.yaml
    -rw-r--r-- 1 root root     485 12月 17 10:17 prometheus-serviceMonitorKubeScheduler.yaml
    -rw-r--r-- 1 root root     247 12月 17 10:17 prometheus-serviceMonitor.yaml
    -rw-r--r-- 1 root root     315 12月 17 10:19 prometheus-service.yaml
    drwxr-xr-x 2 root root    4096 12月 17 10:18 setup


    修改镜像源

    国外镜像源某些镜像无法拉取,我们这里修改prometheus-operator,prometheus,alertmanager,kube-state-metrics,node-exporter,prometheus-adapter的镜像源为国内镜像源。我这里使用的是中科大的镜像源。

    sed -i 's/quay.io/quay.mirrors.ustc.edu.cn/g' setup/prometheus-operator-deployment.yaml
    sed -i 's/quay.io/quay.mirrors.ustc.edu.cn/g' prometheus-prometheus.yaml
    sed -i 's/quay.io/quay.mirrors.ustc.edu.cn/g' alertmanager-alertmanager.yaml
    sed -i 's/quay.io/quay.mirrors.ustc.edu.cn/g' kube-state-metrics-deployment.yaml
    sed -i 's/quay.io/quay.mirrors.ustc.edu.cn/g' node-exporter-daemonset.yaml
    sed -i 's/quay.io/quay.mirrors.ustc.edu.cn/g' prometheus-adapter-deployment.yaml


    修改类型为NodePort

    为了可以从外部访问prometheus,alertmanager,grafana,我们这里修改promethes,alertmanager,grafana的service类型为NodePort类型。

    修改prometheus的service

    cat prometheus-service.yaml

    输出:

    apiVersion: v1
    kind: Service
    metadata:
      labels:
        prometheus: k8s
      name: prometheus-k8s
      namespace: monitoring
    spec:
      type: NodePort # 新增
      ports:
      - name: web
        port: 9090
        targetPort: web
        nodePort: 30090 # 新增
      selector:
        app: prometheus
        prometheus: k8s
      sessionAffinity: ClientIP



    修改alertmanager的service

    cat alertmanager-service.yaml

    输出:

    apiVersion: v1
    kind: Service
    metadata:
      labels:
        alertmanager: main
      name: alertmanager-main
      namespace: monitoring
    spec:
      type: NodePort # 新增
      ports:
      - name: web
        port: 9093
        targetPort: web
        nodePort: 30093 # 新增
      selector:
        alertmanager: main
        app: alertmanager
      sessionAffinity: ClientIP


    修改grafana的service

    cat grafana-service.yaml

    输出:

    apiVersion: v1
    kind: Service
    metadata:
      labels:
        app: grafana
      name: grafana
      namespace: monitoring
    spec:
      type: NodePort # 新增
      ports:
      - name: http
        port: 3000
        targetPort: http
        nodePort: 32000 # 新增
      selector:
        app: grafana
      type: NodePort


    修改副本数量

    默认alertmanager副本数为3,prometheus副本数为2。这是官方基于高可用考虑的,由于我的服务器配置比较差,开这么副本比较浪费性能。

    因此需要将副本数,统一改为1



    修改alertmanager

    vi alertmanager-alertmanager.yaml

    将 replicas: 3,改为replicas: 1



    修改prometheus

    vi prometheus-prometheus.yaml

    将 replicas: 2,改为replicas: 1



    安装kube-prometheus并确认状态

    安装CRD和prometheus-operator

    kubectl apply -f setup/

    下载prometheus-operator镜像需要花费几分钟,这里等待几分钟,直到prometheus-operator变成running状态

    kubectl get pod -n monitoring

    输出:

    NAME                                   READY   STATUS    RESTARTS   AGE
    prometheus-operator-5d96f4f876-tjgmp   2/2     Running   0          35m



    安装prometheus, alertmanager, grafana, kube-state-metrics, node-exporter等资源

    kubectl apply -f .

    下载镜像比较花费时间,可以先去泡杯咖啡,等上半小时再回来,然后查看命名空间monitoring下面的pod状态,直到monitoring命名空间下所有pod都变为running状态,就大功告成了。

    kubectl get pod -n monitoring

    输出:

    NAME                                   READY   STATUS    RESTARTS   AGE
    alertmanager-main-0                    2/2     Running   0          30m
    grafana-675dbb6748-sg6sk               1/1     Running   0          34m
    kube-state-metrics-77bb8444b8-b9svz    3/3     Running   0          34m
    node-exporter-pj4x9                    2/2     Running   0          34m
    node-exporter-sw9zb                    2/2     Running   0          34m
    prometheus-adapter-5dbb4cb95f-wwxb2    1/1     Running   0          34m
    prometheus-k8s-0                       2/2     Running   1          34m
    prometheus-operator-5d96f4f876-tjgmp   2/2     Running   0          35m


    三、访问页面

    prometheus

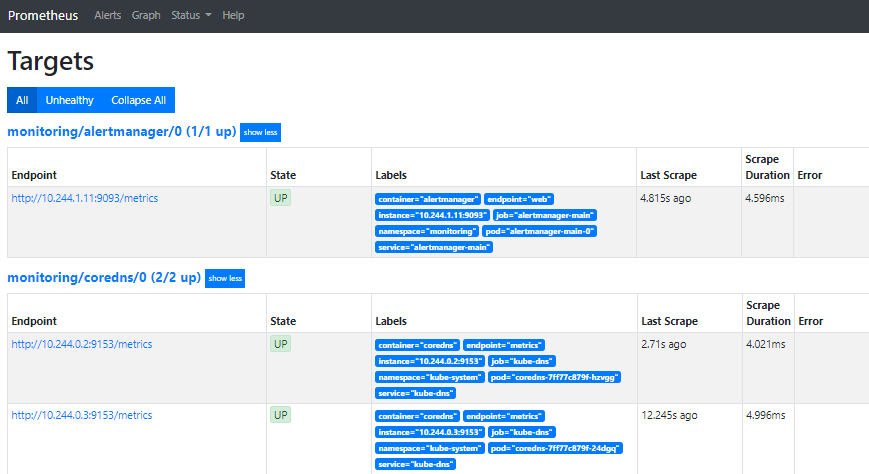

    浏览器打开 http://10.212.82.63:30090/targets,注意:10.212.82.63为k8s-master的ip




     确保state的状态都是UP



    alertmanager

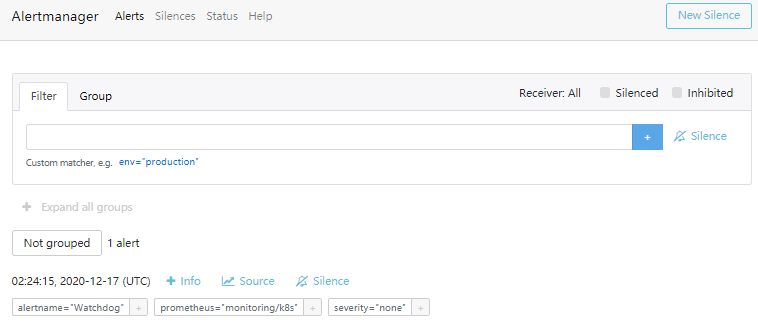

    浏览器打开 http://10.212.82.63:30093/




    grafana

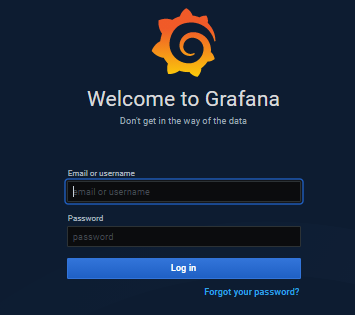

    浏览器打开 http://10.212.82.63:32000/

    首次登录,用户名和密码,都是admin




    登录之后,会提示修改密码,可以选择跳过skip

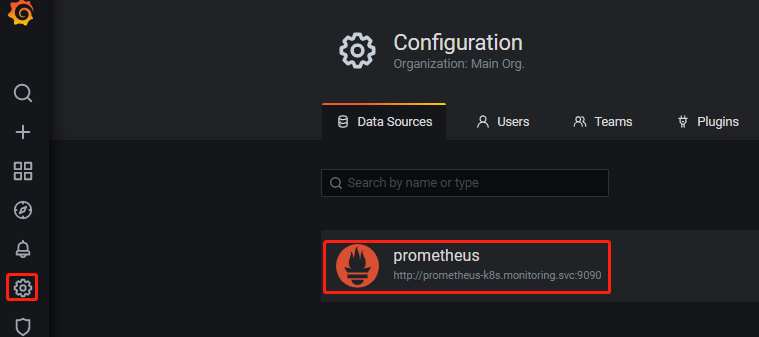

    点击左侧的设置图标,默认就已经帮你填写了prometheus地址,是不是很贴心呀!

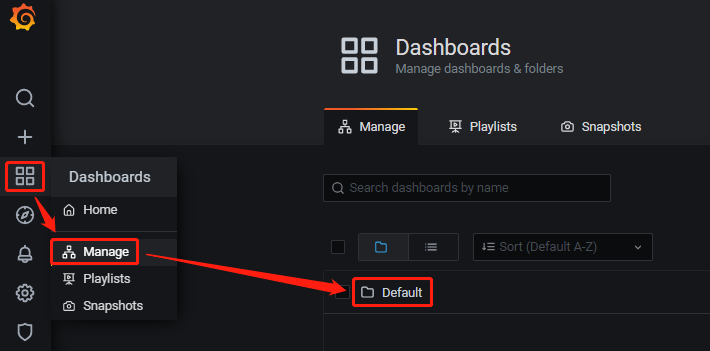

    查看dashboards,根据下图,点击Default

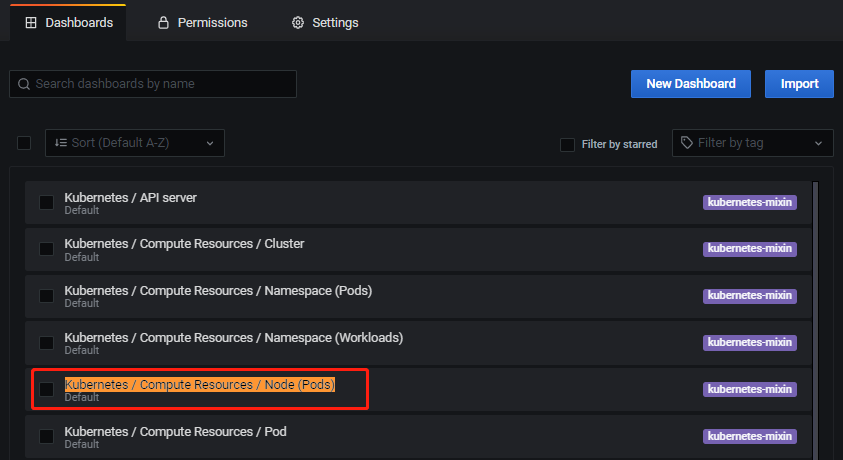

    这里面有很多,先来看pod监控,点击 Kubernetes / Compute Resources / Node (Pods)

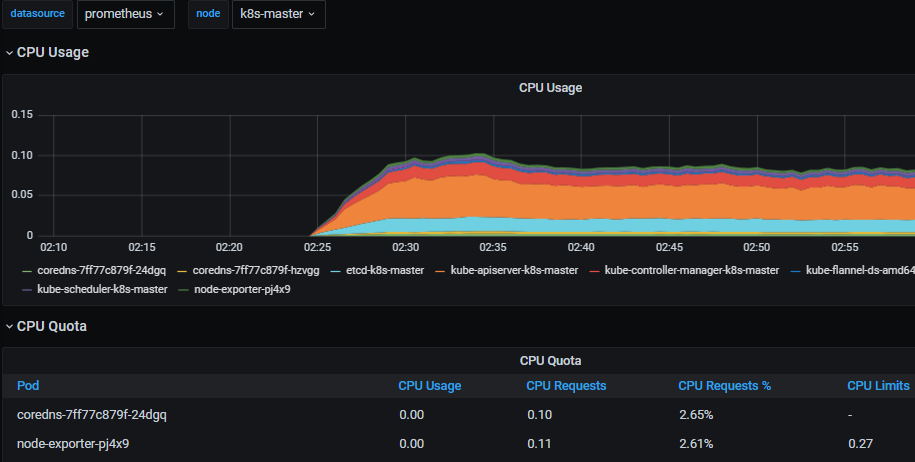

    这里可以看到pod运行状态,比如cpu和内存。下图展示的是k8s-master主机,运行的所有pod。

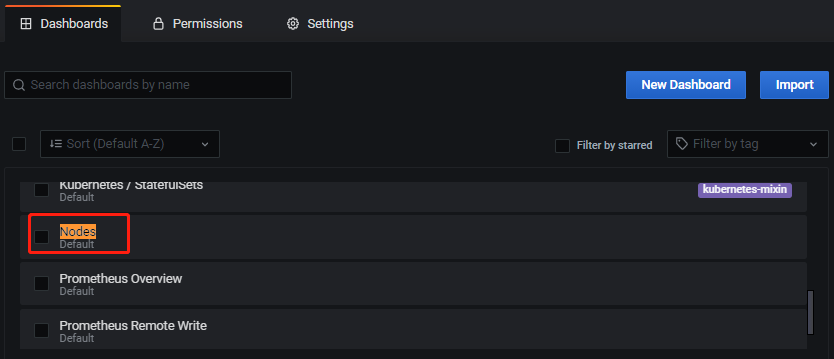

    回到刚才的页面,再来看看node监控,点击 Nodes

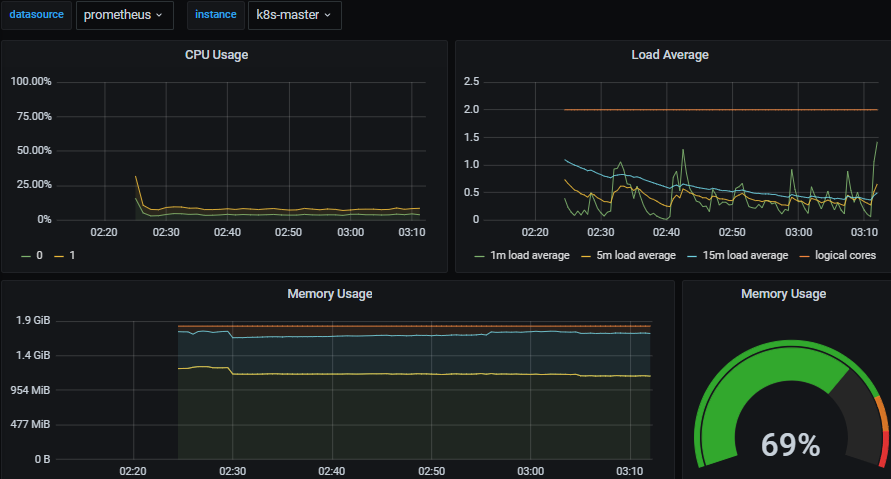

    这里可以看到关于node服务器的一些基本信息,包括cpu,内存,网络等等




    Default里面还有其他图表,这里就不一一展示了。





    本文参考链接:

    https://blog.csdn.net/guoxiaobo2010/article/details/106532357/
