Prometheus监控Minio集群

发布时间:2020-08-05 09:19:47编辑:admin阅读(3366)

    一、概述

    Minio支持集成prometheus,用以监控CPU、硬盘、网络等数据。



    二、修改docker-compose.yaml

    官方的给docker-compose.yaml,默认是不能访问metric数据的。

    这里配置用是"public"类型,无身份认证。

    需要在docker-compose.yaml中,增加一个环境变量即可。

    MINIO_PROMETHEUS_AUTH_TYPE: public



    在上篇文章,链接如下:

    https://www.cnblogs.com/xiao987334176/p/13256553.html



    还没有配置主机目录映射,因此,这里就一并修改了,完整内容如下:

    version: '3.7'

    # starts 4 docker containers running minio server instances. Each
    # minio server's web interface will be accessible on the host at port
    # 9001 through 9004.
    services:
      minio1:
        image: minio/minio:RELEASE.2020-07-02T00-15-09Z
        volumes:
          - /data/minio-cluster/minio1/data1:/data1
          - /data/minio-cluster/minio1/data2:/data2
        ports:
          - "9001:9000"
        environment:
          MINIO_ACCESS_KEY: minio
          MINIO_SECRET_KEY: minio123
          MINIO_PROMETHEUS_AUTH_TYPE: public
        command: server http://minio{1...4}/data{1...2}
        healthcheck:
          test: ["CMD", "curl", "-f", "http://localhost:9000/minio/health/live"]
          interval: 30s
          timeout: 20s
          retries: 3

      minio2:
        image: minio/minio:RELEASE.2020-07-02T00-15-09Z
        volumes:
          - /data/minio-cluster/minio2/data1:/data1
          - /data/minio-cluster/minio2/data2:/data2
        ports:
          - "9002:9000"
        environment:
          MINIO_ACCESS_KEY: minio
          MINIO_SECRET_KEY: minio123
          MINIO_PROMETHEUS_AUTH_TYPE: public
        command: server http://minio{1...4}/data{1...2}
        healthcheck:
          test: ["CMD", "curl", "-f", "http://localhost:9000/minio/health/live"]
          interval: 30s
          timeout: 20s
          retries: 3

      minio3:
        image: minio/minio:RELEASE.2020-07-02T00-15-09Z
        volumes:
          - /data/minio-cluster/minio3/data1:/data1
          - /data/minio-cluster/minio3/data2:/data2
        ports:
          - "9003:9000"
        environment:
          MINIO_ACCESS_KEY: minio
          MINIO_SECRET_KEY: minio123
          MINIO_PROMETHEUS_AUTH_TYPE: public
        command: server http://minio{1...4}/data{1...2}
        healthcheck:
          test: ["CMD", "curl", "-f", "http://localhost:9000/minio/health/live"]
          interval: 30s
          timeout: 20s
          retries: 3

      minio4:
        image: minio/minio:RELEASE.2020-07-02T00-15-09Z
        volumes:
          - /data/minio-cluster/minio4/data1:/data1
          - /data/minio-cluster/minio4/data2:/data2
        ports:
          - "9004:9000"
        environment:
          MINIO_ACCESS_KEY: minio
          MINIO_SECRET_KEY: minio123
          MINIO_PROMETHEUS_AUTH_TYPE: public
        command: server http://minio{1...4}/data{1...2}
        healthcheck:
          test: ["CMD", "curl", "-f", "http://localhost:9000/minio/health/live"]
          interval: 30s
          timeout: 20s
          retries: 3



    创建主机目录

    mkdir -p /data/minio-cluster/minio{1,2,3,4}/data{1,2}



    启动docker-compose

    docker-compose up -d



    三、访问metric

    http://192.168.31.34:9001/minio/prometheus/metrics

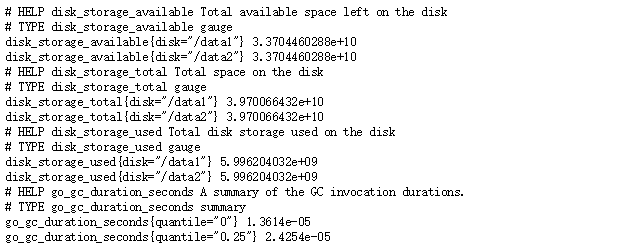

    效果如下:






    将端口改为9002~9004,也是同样的结果。



    四、Prometheus配置

    修改prometheus.yml,增加job_name

    - job_name: minio
        metrics_path: /minio/prometheus/metrics
        scrape_interval: 10s
        scheme: http
        static_configs:
          - targets: ['192.168.31.34:9001','192.168.31.34:9002','192.168.31.34:9003','192.168.31.34:9004']

    修改完成后,重启prometheus

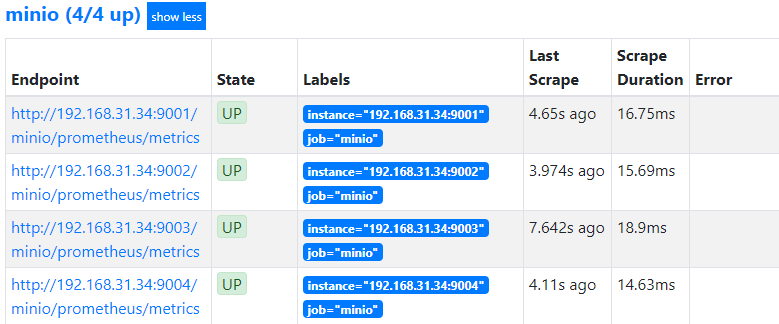

    访问targets,确保都是UP状态






    五、Grafana导入模板

    模板选择

    推荐使用模板:https://grafana.com/grafana/dashboards/12063

    这个模板执行选择Minio节点,而且还是中文显示的。



    注意:其他的Minio模板,虽然星级很高,下载次数也比较多。但是发现都不合适!

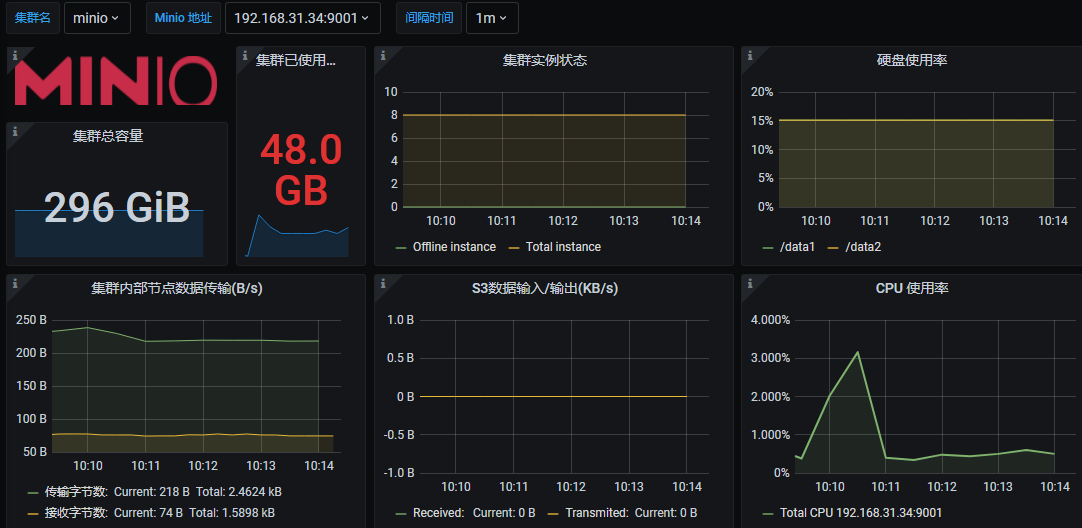

    导入模板后,效果如下:






    但是发现关于s3相关图表,数据是空的。

    需要修改图表中的metrics计算公式才行。

    先来看S3接口总请求,对应的metrics计算公式为:

    sum(s3_requests_total{instance="172.16.62.150:9000",job="minio-metrics"}) by (api)

    它需要key为s3_requests_total的值。



    我们再去这几个metrics中去查找

    http://192.168.31.34:9001/minio/prometheus/metrics
    http://192.168.31.34:9002/minio/prometheus/metrics
    http://192.168.31.34:9003/minio/prometheus/metrics
    http://192.168.31.34:9004/minio/prometheus/metrics

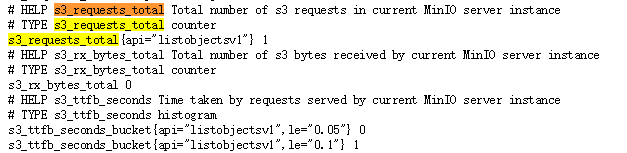

    发现只有第一个才有s3_requests_total的值。

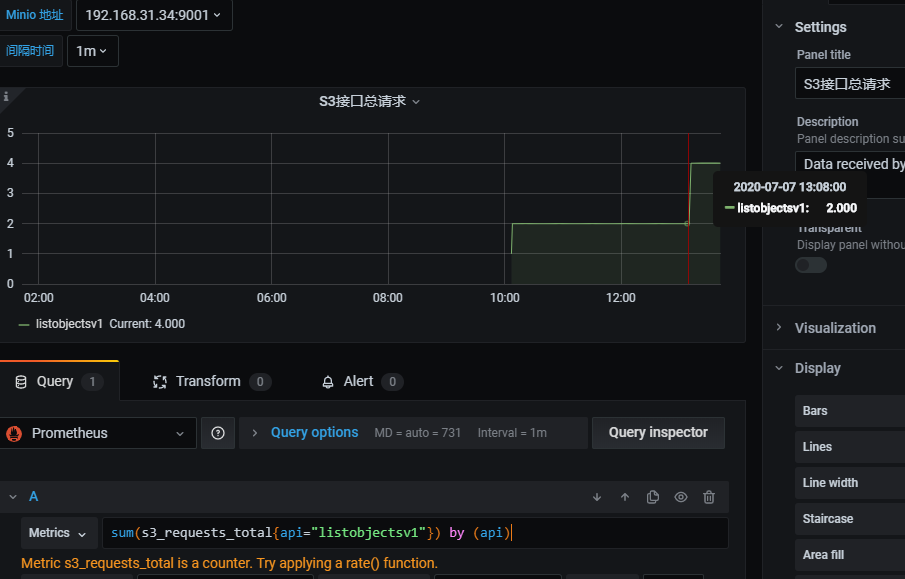

    因此metrics的计算公式为:

    sum(s3_requests_total{api="listobjectsv1"}) by (api)

    修改完成之后,图表数据就有了。






    附上其他图表的正确计算公式:

    S3接口当前总请求数
    sum(s3_requests_current{api="listobjectsv1"}) by (api)

    S3接口总错误请求数
    sum(s3_errors_total{api="listobjectsv1",job="$job"}) by (api)

    sum(s3_requests_current{api="listobjectsv1",job="$job"}) by (api)

    S3接口延迟统计
    s3_ttfb_seconds_sum{api="listobjectsv1"}

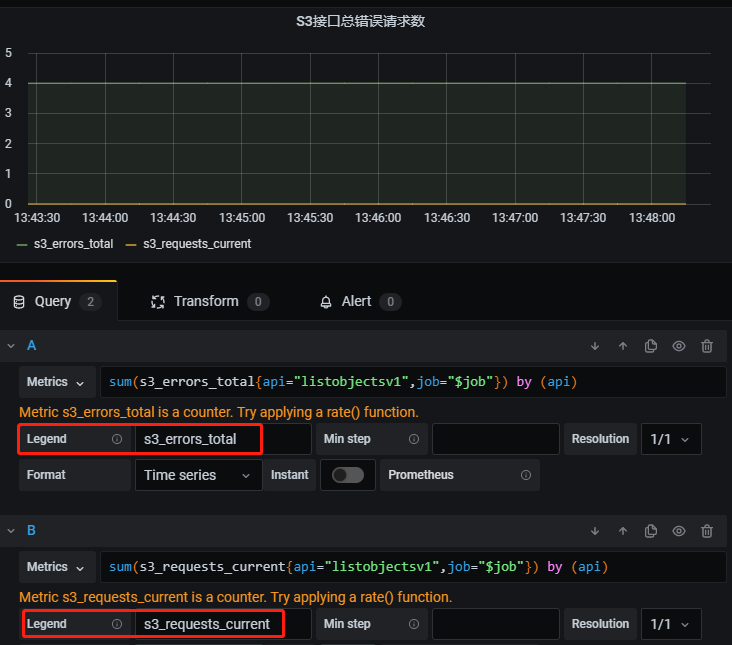

    对于S3接口总错误请求数,需要修改一下Legend,做一下标识区分。

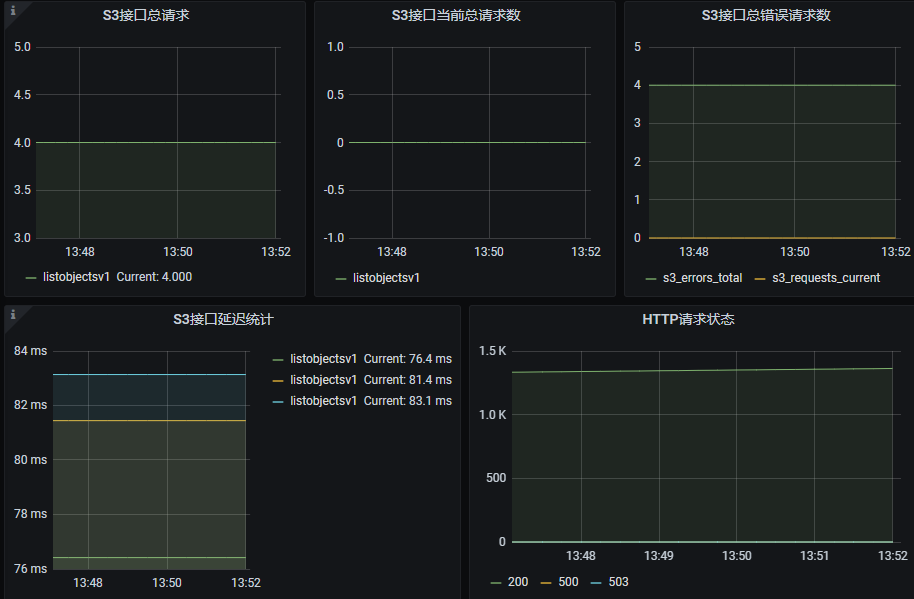

    最终总体效果如下:






    本文参考链接:

    https://www.cnblogs.com/rongfengliang/p/12017914.html

    https://blog.csdn.net/kuang1144/article/details/105302960
