使用nginx-module-vts监控各虚拟主机的流量

发布时间：2020-05-21 14:12:56编辑：admin阅读（3014）

    一、概述

    由于所有业务只有一个公网IP入口，无法统计到每个业务的流量带宽，好在nginx上通过域名进行业务区分，可以借助nginx-module-vts模块来实现需求。
    本文将主要用到以下几个模块和工具：
    nginx-module-vts: Nginx virtual host traffic status module，nginx的监控模块，能够提供json、html、prometheus格式的数据产出。
    nginx-vts-exporter: Simple server that scrapes Nginx vts stats and exports them via HTTP for Prometheus consumption。主要用于收集nginx的监控数据，并给Prometheus提供监控接口，默认端口号9913。
    Prometheus: 监控nginx-vts-exporter提供的nginx数据，并存储在时序数据库中，可以使用PromQL对时序数据进行查询和聚合。
    Grafana: 可视化监控数据展示工具



    二、基于docker方式部署

    由于yum安装的nginx，默认是没有nginx-module-vts模块的。需要下载对应的nginx源码，进行重新编译才行。

    为了快速演示，dockerhub已经有镜像了，包括nginx和nginx-module-vts模块

    https://hub.docker.com/r/gaciaga/nginx-vts



    环境介绍

    本文采用一台服务器，来演示。



    操作系统：centos 7.6

    docker版本：19.03.8

    ip地址：192.168.31.150

    容器列表：prometheus，grafana，nginx-vts，nginx-vts-exporter



    关于基于docker方式搭建prometheus+grafana，请参考链接：

    https://www.cnblogs.com/xiao987334176/p/9930517.html



    nginx-vts

    nginx的监控模块，能够提供json、html、prometheus格式的数据产出。



    下载镜像

    docker pull gaciaga/nginx-vts

    运行镜像

    docker run -d -it -p 80:80 gaciaga/nginx-vts:latest

    注意：此镜像，默认已经开启了status

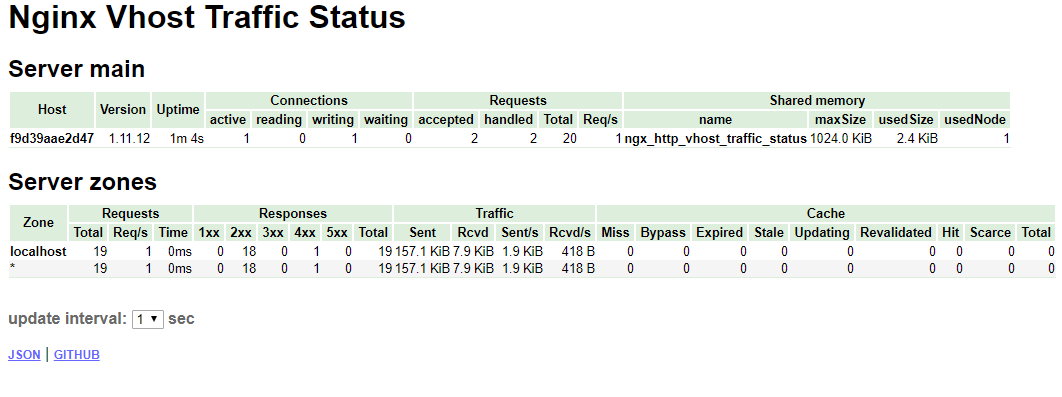

    访问status页面

    http://192.168.31.150/status

    效果如下：






    nginx-vts-exporter

    主要用于收集nginx的监控数据，并给Prometheus提供监控接口，默认端口号9913。



    下载镜像

    docker pull sophos/nginx-vts-exporter



    运行镜像

    docker run -d -it -e NGINX_STATUS="http://192.168.31.150/status/format/json" -p 9913:9913 sophos/nginx-vts-exporter

    注意：请根据实际情况修改NGINX_STATUS变量，确保能正常访问。

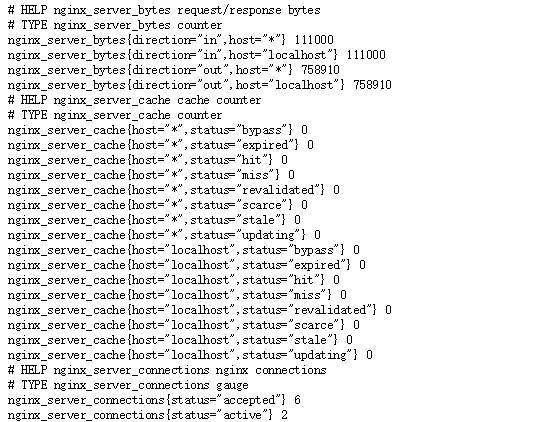

    访问metrics

    http://192.168.31.150:9913/metrics

    效果如下：






    三、Prometheus配置

    修改prometheus.yml，最后一行添加

      - job_name: nginx-vts
    static_configs:      - targets: ['192.168.31.150:9913']
        labels:
          instance: localhost

    重启prometheus

    docker restart prometheus

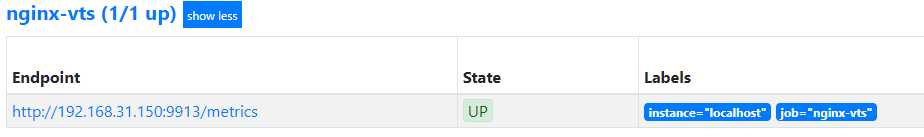

    查看targets

    http://192.168.31.150:9090/targets

    效果如下：




     确保状态为UP



    四、Grafana配置

    导入nginx vts模板

    访问地址

    https://grafana.com/grafana/dashboards/2949/revisions

    点击Download，下载json文件

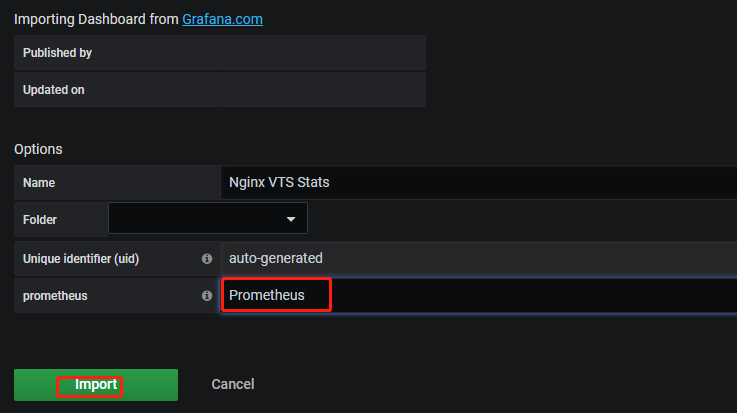

    导入json文件

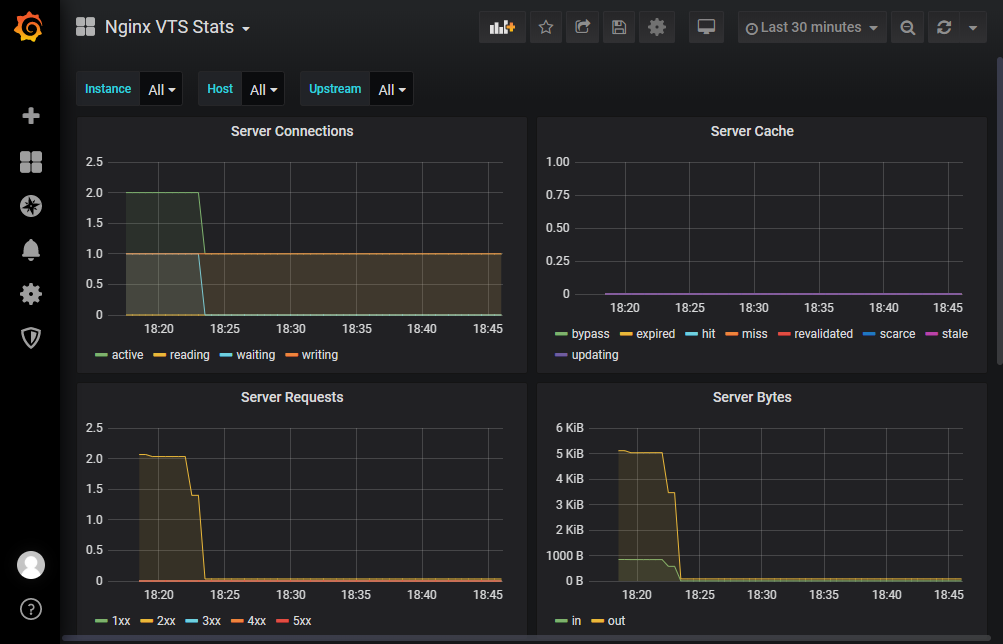

     效果如下：








    本文参考链接：

    https://www.cnblogs.com/91donkey/p/11643558.html
