CentOS7安装Kubernetes1.18.1并使用flannel

发布时间:2020-04-26 14:54:15编辑:admin阅读(3329)

    一、概述


    手工搭建 Kubernetes 集群是一件很繁琐的事情,为了简化这些操作,就产生了很多安装配置工具,如 Kubeadm ,Kubespray,RKE 等组件,我最终选择了官方的 Kubeadm 主要是不同的 Kubernetes 版本都有一些差异,Kubeadm 更新与支持的会好一些。Kubeadm 是 Kubernetes 官方提供的快速安装和初始化 Kubernetes 集群的工具,目前的还处于孵化开发状态,跟随 Kubernetes 每个新版本的发布都会同步更新, 强烈建议先看下官方的文档了解下各个组件与对象的作用。

    https://kubernetes.io/docs/concepts/
    https://kubernetes.io/docs/setup/independent/install-kubeadm/
    https://kubernetes.io/docs/reference/setup-tools/kubeadm/kubeadm/



    在创建Kubernetes集群时,阿里云容器服务提供两种网络插件:Terway和Flannel。


    Flannel:使用的是简单稳定的社区的Flannel CNI 插件,配合阿里云的VPC的高速网络,能给集群高性能和稳定的容器网络体验,但功能偏简单,支持的特性少,例如:不支持基于Kubernetes标准的Network Policy。
    Terway:是阿里云容器服务自研的网络插件,将阿里云的弹性网卡分配给容器,支持基于Kubernetes标准的NetworkPolicy来定义容器间的访问策略,支持对单个容器做带宽的限流。对于不需要使用Network Policy的用户,可以选择Flannel,其他情况建议选择Terway。



    因此,本文主要介绍flannel的简单使用。



    系统环境

    系统内核dockerip主机名配置
    centos 7.63.10.0-957.el7.x86_6419.03.5192.168.128.130k8s-master2核4G
    centos 7.63.10.0-957.el7.x86_6419.03.5192.168.128.131k8s-node012核4G
    centos 7.63.10.0-957.el7.x86_6419.03.5192.168.128.132k8s-node022核4G











    注意:请确保CPU至少2核,内存2G

    二、准备工作

    关闭防火墙

    如果各个主机启用了防火墙,需要开放Kubernetes各个组件所需要的端口,可以查看Installing kubeadm中的”Check required ports”一节。 这里简单起见在各节点禁用防火墙:

    systemctl stop firewalld
    systemctl disable firewalld



    禁用SELINUX

    # 临时禁用
    setenforce 0
    # 永久禁用
    vim /etc/selinux/config    # 或者修改/etc/sysconfig/selinux
    SELINUX=disabled



    修改k8s.conf文件

    cat <<EOF >  /etc/sysctl.d/k8s.conf
    net.bridge.bridge-nf-call-ip6tables = 1
    net.bridge.bridge-nf-call-iptables = 1
    EOF
    sysctl --system



    关闭swap

    # 临时关闭
    swapoff -a



    修改 /etc/fstab 文件,注释掉 SWAP 的自动挂载(永久关闭swap,重启后生效)

    # 注释掉以下字段
    /dev/mapper/cl-swap     swap                    swap    defaults        0 0



    安装docker

    这里就不再叙述了,请参考链接:

    https://www.cnblogs.com/xiao987334176/p/11771657.html



    修改主机名

    hostnamectl set-hostname k8s-master

    注意:主机名不能带下划线,只能带中划线
    否则安装k8s会报错

    could not convert cfg to an internal cfg: nodeRegistration.name: Invalid value: "k8s_master": a DNS-1123 subdomain must consist of lower case alphanumeric characters, '-' or '.', and must start and end with an alphanumeric character (e.g. 'example.com', regex used for validation is '[a-z0-9]([-a-z0-9]*[a-z0-9])?(\.[a-z0-9]([-a-z0-9]*[a-z0-9])?)*')



    三、安装kubeadm,kubelet,kubectl

    在各节点安装kubeadm,kubelet,kubectl

    修改yum安装源

    cat <<EOF > /etc/yum.repos.d/kubernetes.repo
    [kubernetes]
    name=Kubernetes
    baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64/
    enabled=1
    gpgcheck=1
    repo_gpgcheck=1
    gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
    EOF

    安装软件

    目前最新版本是:1.18.1

    yum install -y kubelet-1.18.1-0 kubeadm-1.18.1-0 kubectl-1.18.1-0
    systemctl enable kubelet && systemctl start kubelet

    以上,就是master和node都需要操作的部分。



    四、初始化Master节点

    运行初始化命令

    kubeadm init --kubernetes-version=1.18.1 \
    --apiserver-advertise-address=192.168.128.130 \
    --image-repository registry.aliyuncs.com/google_containers \
    --service-cidr=10.1.0.0/16 \
    --pod-network-cidr=10.244.0.0/16

    注意修改apiserver-advertise-address为master节点ip



    参数解释:

    –kubernetes-version: 用于指定k8s版本;
    –apiserver-advertise-address:用于指定kube-apiserver监听的ip地址,就是 master本机IP地址。
    –pod-network-cidr:用于指定Pod的网络范围; 10.244.0.0/16
    –service-cidr:用于指定SVC的网络范围;
    –image-repository: 指定阿里云镜像仓库地址



    这一步很关键,由于kubeadm 默认从官网k8s.grc.io下载所需镜像,国内无法访问,因此需要通过–image-repository指定阿里云镜像仓库地址

    集群初始化成功后返回如下信息:
    记录生成的最后部分内容,此内容需要在其它节点加入Kubernetes集群时执行。
    输出如下:

    复制代码

    ...
    Your Kubernetes control-plane has initialized successfully!To start using your cluster, you need to run the following as a regular user:  mkdir -p $HOME/.kube  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config  sudo chown $(id -u):$(id -g) $HOME/.kube/config

    You should now deploy a pod network to the cluster.
    Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
      https://kubernetes.io/docs/concepts/cluster-administration/addons/Then you can join any number of worker nodes by running the following on each as root:

    kubeadm join 192.168.128.130:6443 --token rkt1p6.3m7z7pqfvaehxmxi \    --discovery-token-ca-cert-hash sha256:dd384c51b5a38cce275dd3e178f6f1601b644f5fc2bc2f8cee9c2b031b119143

    复制代码

    注意保持好kubeadm join,后面会用到的。



    配置kubectl工具

    mkdir -p $HOME/.kube
    sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
    sudo chown $(id -u):$(id -g) $HOME/.kube/config



    安装flannel

    mkdir k8s
    cd k8s
    wget https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml
    如果yml中的"Network": "10.244.0.0/16"和kubeadm init xxx --pod-network-cidr不一样,就需要修改成一样的。不然可能会使得Node间Cluster IP不通。

    由于我上面的kubeadm init xxx --pod-network-cidr就是10.244.0.0/16。所以此yaml文件就不需要更改了。



    查看yaml需要的镜像

    复制代码

    # cat kube-flannel.yml |grep image|uniq
            image: quay.io/coreos/flannel:v0.12.0-amd64
            image: quay.io/coreos/flannel:v0.12.0-arm64
            image: quay.io/coreos/flannel:v0.12.0-arm
            image: quay.io/coreos/flannel:v0.12.0-ppc64le
            image: quay.io/coreos/flannel:v0.12.0-s390x

    复制代码

    注意:这些镜像都是需要访问谷歌才行的。



    但是阿里云容器镜像服务ACR里面是有的,访问链接如下:

    https://www.aliyun.com/product/acr

    注意:必须使用阿里云账号登录才行。

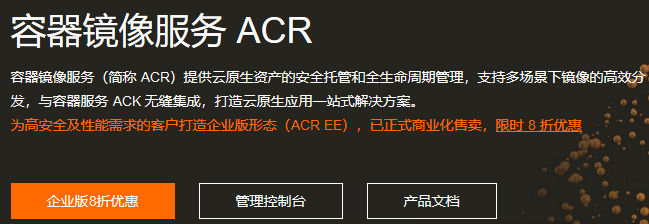

    点击管理控制台

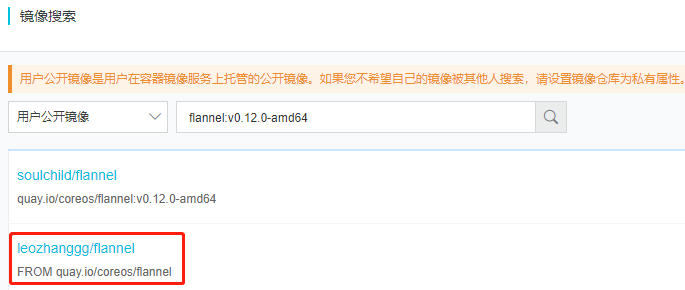

     点击左侧的镜像搜索






    输入关键字:flannel:v0.12.0-amd64,选择第二个。

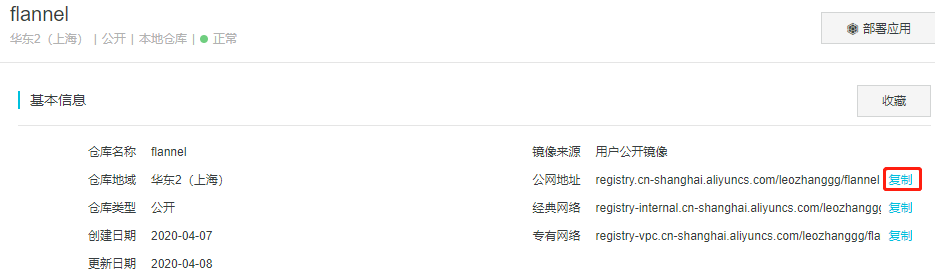

    点击复制公网地址




     由于我这里是上海区域,所以域名是:registry.cn-shanghai。如果你选的是其他区域,域名也会不一样。

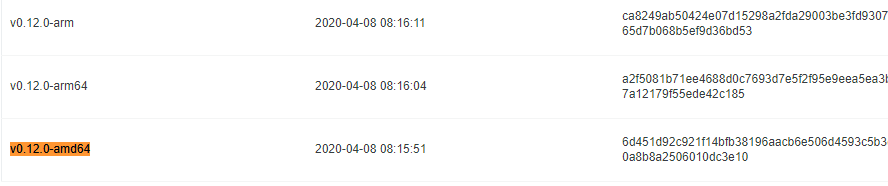

    下面就是我们需要的版本号。




    那么下载镜像的完整命令为:

    docker pull registry.cn-shanghai.aliyuncs.com/leozhanggg/flannel:v0.12.0-amd64

    其他镜像,也都在这里。

    所以,所需要的镜像下载命令为:

    docker pull registry.cn-shanghai.aliyuncs.com/leozhanggg/flannel:v0.12.0-amd64
    docker pull registry.cn-shanghai.aliyuncs.com/leozhanggg/flannel:v0.12.0-arm64
    docker pull registry.cn-shanghai.aliyuncs.com/leozhanggg/flannel:v0.12.0-arm
    docker pull registry.cn-shanghai.aliyuncs.com/leozhanggg/flannel:v0.12.0-ppc64le
    docker pull registry.cn-shanghai.aliyuncs.com/leozhanggg/flannel:v0.12.0-s390x



    为镜像打tag,保持和yaml文件一样。

    复制代码

    docker tag registry.cn-shanghai.aliyuncs.com/leozhanggg/flannel:v0.12.0-amd64 quay.io/coreos/flannel:v0.12.0-amd64
    docker tag registry.cn-shanghai.aliyuncs.com/leozhanggg/flannel:v0.12.0-arm64 quay.io/coreos/flannel:v0.12.0-arm64
    docker tag registry.cn-shanghai.aliyuncs.com/leozhanggg/flannel:v0.12.0-arm quay.io/coreos/flannel:v0.12.0-arm
    docker tag registry.cn-shanghai.aliyuncs.com/leozhanggg/flannel:v0.12.0-ppc64le quay.io/coreos/flannel:v0.12.0-ppc64le
    docker tag registry.cn-shanghai.aliyuncs.com/leozhanggg/flannel:v0.12.0-s390x quay.io/coreos/flannel:v0.12.0-s390x

    复制代码

    注意:这些镜像,也需要在node节点执行。



    加载flannel

    kubectl apply -f kube-flannel.yml



    查看Pod状态

    等待几分钟,确保所有的Pod都处于Running状态

    复制代码

    # kubectl get pod --all-namespaces -o wide
    NAMESPACE     NAME                                 READY   STATUS    RESTARTS   AGE    IP                NODE         NOMINATED NODE   READINESS GATES
    kube-system   coredns-7ff77c879f-8jpb7             0/1     Running   0          125m   10.244.0.3        k8s-master   <none>           <none>kube-system   coredns-7ff77c879f-9gcjr             1/1     Running   0          125m   10.244.0.2        k8s-master   <none>           <none>kube-system   etcd-k8s-master                      1/1     Running   0          125m   192.168.128.130   k8s-master   <none>           <none>kube-system   kube-apiserver-k8s-master            1/1     Running   0          125m   192.168.128.130   k8s-master   <none>           <none>kube-system   kube-controller-manager-k8s-master   1/1     Running   0          125m   192.168.128.130   k8s-master   <none>           <none>kube-system   kube-flannel-ds-amd64-gz8jd          1/1     Running   0          27s    192.168.128.130   k8s-master   <none>           <none>kube-system   kube-proxy-wh548                     1/1     Running   0          125m   192.168.128.130   k8s-master   <none>           <none>kube-system   kube-scheduler-k8s-master            1/1     Running   0          125m   192.168.128.130   k8s-master   <none>           <none>

    复制代码

    注意:coredns容器的网段是10.244.0.0/16



    设置开机启动

    systemctl enable kubelet



    命令补全

    (仅master)

    yum install -y bash-completion

    source <(kubectl completion bash)
    echo "source <(kubectl completion bash)" >> ~/.bashrc
    source  ~/.bashrc

    必须退出一次,再次登录,就可以了



    五、node加入集群

    准备工作

    请查看上文中的准备工作,确保都执行了!!!

    修改主机名部分,改为k8s-node01

    hostnamectl set-hostname k8s-node01



    加入节点

    登录到node节点,确保已经安装了docker和kubeadm,kubelet,kubectl

    kubeadm join 192.168.128.130:6443 --token rkt1p6.3m7z7pqfvaehxmxi \
        --discovery-token-ca-cert-hash sha256:dd384c51b5a38cce275dd3e178f6f1601b644f5fc2bc2f8cee9c2b031b119143

    设置开机启动

    systemctl enable kubelet



    查看节点

    登录到master,使用命令查看

    复制代码

    # kubectl get nodes -o wide
    NAME         STATUS     ROLES    AGE    VERSION   INTERNAL-IP       EXTERNAL-IP   OS-IMAGE                KERNEL-VERSION          CONTAINER-RUNTIME
    k8s-master   Ready      master   128m   v1.18.1   192.168.128.130   <none>        CentOS Linux 7 (Core)   3.10.0-957.el7.x86_64   docker://19.3.8k8s-node01   Ready      <none>   30s    v1.18.1   192.168.128.131   <none>        CentOS Linux 7 (Core)   3.10.0-957.el7.x86_64   docker://19.3.8k8s-node02   NotReady   <none>   19s    v1.18.1   192.168.128.132   <none>        CentOS Linux 7 (Core)   3.10.0-957.el7.x86_64   docker://19.3.8

    复制代码



    登录到node节点,查看ip

    复制代码

    # ifconfig
    ...
    flannel.1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1450
            inet 10.244.1.0  netmask 255.255.255.255  broadcast 0.0.0.0
            inet6 fe80::80e7:9eff:fe5d:3d94  prefixlen 64  scopeid 0x20<link>
            ether 82:e7:9e:5d:3d:94  txqueuelen 0  (Ethernet)
            RX packets 0  bytes 0 (0.0 B)
            RX errors 0  dropped 0  overruns 0  frame 0
            TX packets 0  bytes 0 (0.0 B)
            TX errors 0  dropped 8 overruns 0  carrier 0  collisions 0

     ...

    复制代码

    它会创建一个flannel.1网卡,用来做flannel网络通信的。



    七、使用yml发布应用

    以flaskapp为例子



    flaskapp-deployment.yaml

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: flaskapp-1
    spec:
      selector:
        matchLabels:
          run: flaskapp-1
      replicas: 1
      template:
        metadata:
          labels:
            run: flaskapp-1
        spec:
          containers:
          - name: flaskapp-1
            image: jcdemo/flaskapp
            ports:
            - containerPort: 5000



    flaskapp-service.yaml

    apiVersion: v1
    kind: Service
    metadata:
      name: flaskapp-1
      labels:
        run: flaskapp-1
    spec:
      type: NodePort
      ports:
      - port: 5000
        name: flaskapp-port
        targetPort: 5000
        protocol: TCP
        nodePort: 30005
      selector:
        run: flaskapp-1



    加载yml文件

    kubectl apply -f flaskapp-service.yaml
    kubectl apply -f flaskapp-deployment.yaml



    查看pod状态

    # kubectl get pods -o wide
    NAME                          READY   STATUS    RESTARTS   AGE   IP           NODE         NOMINATED NODE   READINESS GATES
    flaskapp-1-5d96dbf59b-94v6v   1/1     Running   0          33s   10.244.2.2   k8s-node02   <none>           <none>

    等待几分钟,确保为Running状态



    ping pod ip

    # ping 10.244.2.2 -c 3
    PING 10.244.2.2 (10.244.2.2) 56(84) bytes of data.
    bytes from 10.244.2.2: icmp_seq=1 ttl=63 time=1.86 ms
    bytes from 10.244.2.2: icmp_seq=2 ttl=63 time=0.729 ms
    bytes from 10.244.2.2: icmp_seq=3 ttl=63 time=1.05 ms

    --- 10.244.2.2 ping statistics ---
    packets transmitted, 3 received, 0% packet loss, time 2001ms
    rtt min/avg/max/mdev = 0.729/1.215/1.862/0.477 ms

    确保能正常ping通,表示flannel网络正常。



    访问页面

    使用master ip+nodeport访问

    http://192.168.128.130:30005/

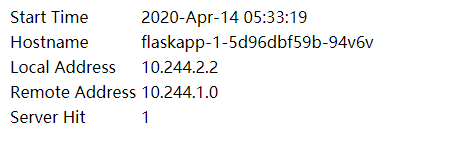

    效果如下:
