Jenkins+harbor+gitlab+k8s 部署maven项目

发布时间:2020-03-04 11:16:56编辑:admin阅读(3180)

    一、概述

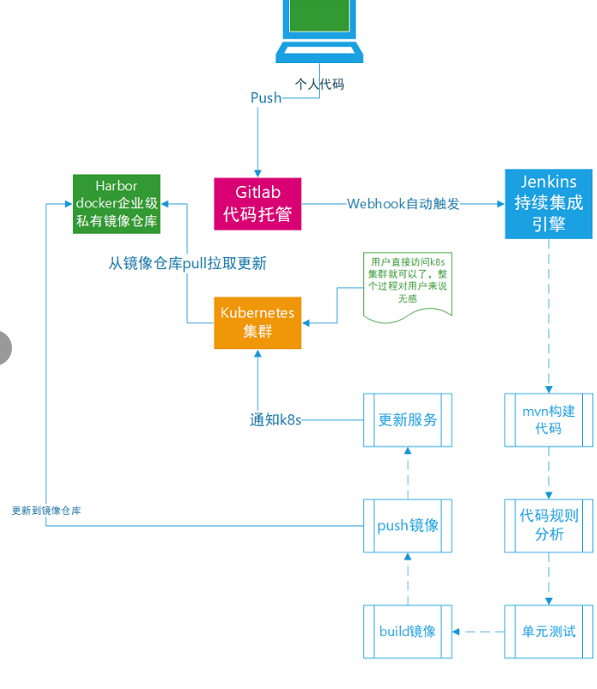

    maven项目部署流程图如下:








    环境介绍

    操作系统ip角色版本
    ubuntu-16.04.4-server-amd64192.168.10.122Jenkins+harborJenkins 2.176.2,harbor 1.8.1
    ubuntu-16.04.4-server-amd64192.168.10.134gitlabgitlab-ce_12.1.4
    ubuntu-16.04.4-server-amd64192.168.10.130k8s masterkubernetes 1.15.2
    ubuntu-16.04.4-server-amd64192.168.10.131k8s nodekubernetes 1.15.2















    由于资源紧张,Jenkins+harbor合并为一台了。实际上,应该是要单独部署的。

    k8s安装,请参考链接:

    https://www.cnblogs.com/xiao987334176/p/11317844.html



    gitlab安装,请参考链接:

    https://www.cnblogs.com/xiao987334176/p/11329018.html



    harbor安装,请参考链接:

    https://www.cnblogs.com/xiao987334176/p/11326467.html



    Jenkins安装,请参考链接:

    https://www.cnblogs.com/xiao987334176/p/11323795.html



    注意:Jenkins安装之后,还需要做以下配置。否则无法实现本文章的功能!!!

    Jenkins基于https的k8s配置,请参考链接:

    https://www.cnblogs.com/xiao987334176/p/11338827.html



    GitLab+Jenkins持续集成,请参考链接:

    https://www.cnblogs.com/xiao987334176/p/11425560.html



    Jenkins配置maven,请参考链接:

    https://www.cnblogs.com/xiao987334176/p/11433636.html



    二、gitlab创建maven项目

     首先从github上面,找一个基于maven的项目,地址如下:

    https://github.com/solochen84/SpringBootDemo

    使用git客户端,下载此项目代码



    创建项目

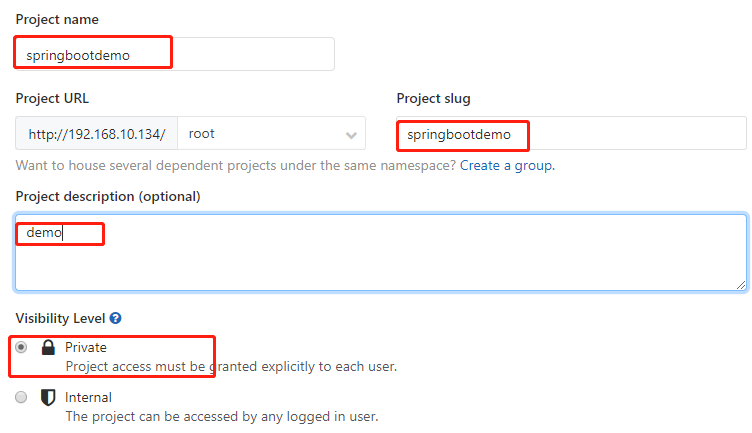

    登录gitlab,创建一个项目springbootdemo






    点击 设置--> 成员

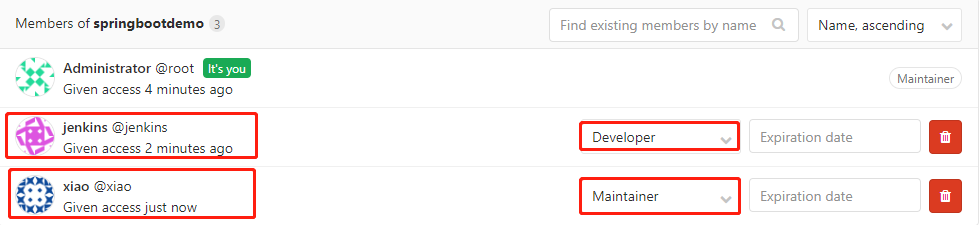

    添加2个成员,一个是jenkins用户,用来拉取代码的。一个是我,用来提交代码的。

    注意:我的账号,权限要高一些,可以直接提交到master分支。

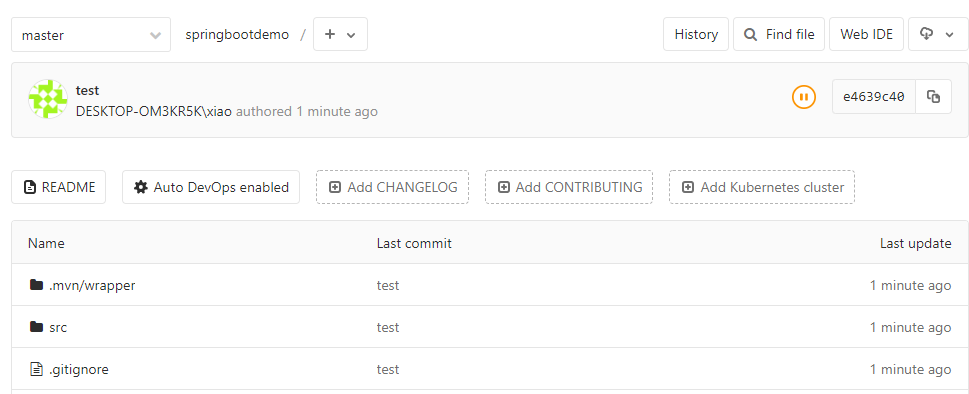

    将github下载的代码,提交到刚刚创建的项目中。效果如下:






    三、harbor 创建用户和项目

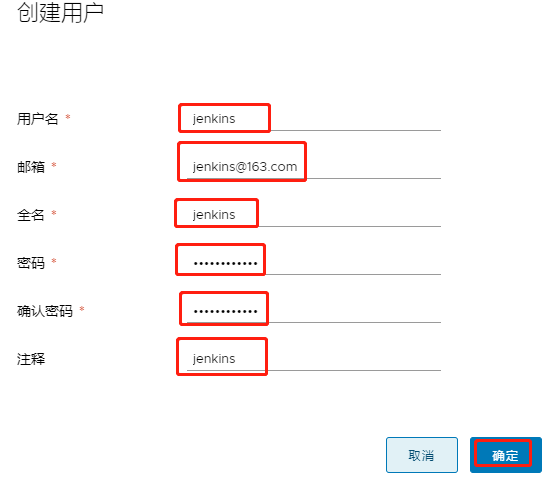

    创建jenkins用户

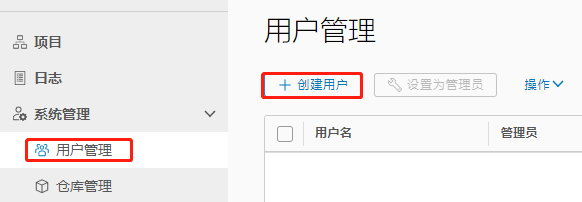

    登录到harbor后台,点击创建用户






    注意,每一项都填写一项。尤其是密码,必须符合密码复杂性要求。




    创建项目

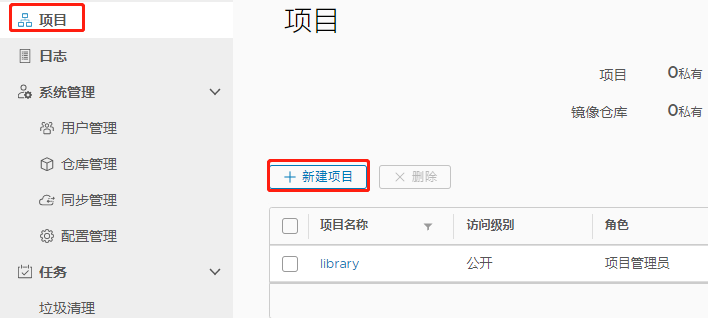

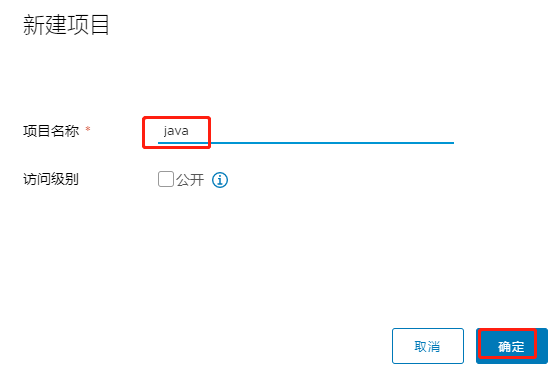

    点击新建项目






    输入名字,java。这就是私有项目。

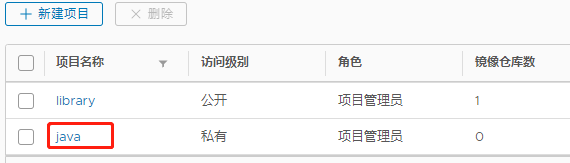

     点击java

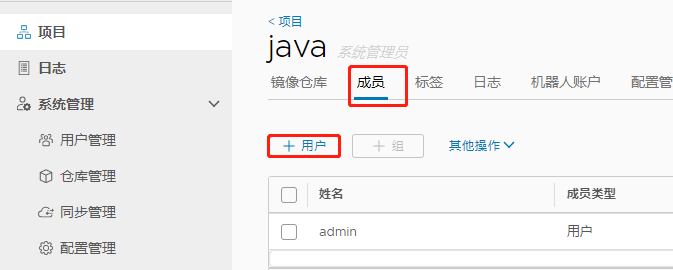

    点击成员-->用户

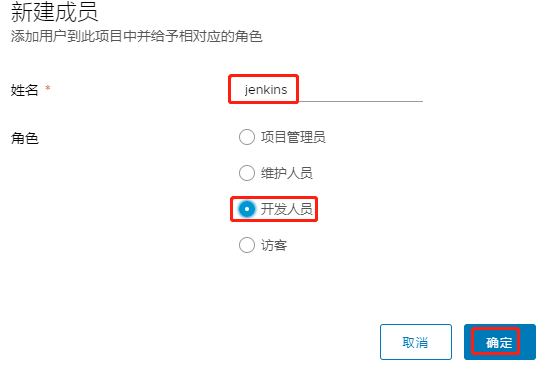

    输入jenkins,会有提示的。角色选择 开发人员




    四、jenkins修改默认用户

    使用jenkins执行shell命令时,可能会出现权限不足的情况。

    查看jenkins默认用户

    cat /etc/default/jenkins

    内容如下:

    # pulled in from the init script; makes things easier.
    NAME=jenkins

    # arguments to pass to java

    # Allow graphs etc. to work even when an X server is present
    JAVA_ARGS="-Djava.awt.headless=true"

    #JAVA_ARGS="-Xmx256m"

    # make jenkins listen on IPv4 address
    #JAVA_ARGS="-Djava.net.preferIPv4Stack=true"

    PIDFILE=/var/run/$NAME/$NAME.pid

    # user and group to be invoked as (default to jenkins)
    JENKINS_USER=$NAME
    JENKINS_GROUP=$NAME
    ...

    可以发现JENKINS_USERJENKINS_GROUP变量的值是jenkins



    修改默认用户为root

    将下面2个变量,修改为root

    JENKINS_USER=root
    JENKINS_GROUP=root



    重启jenkins服务

    service jenkins restart



    五、jenkins和k8s master做ssh免密

    为什么要和k8s master做ssh免密呢?因为jenkins需要登录到k8s master,做一些pod操作。

    生成秘钥

    登录到jenkins服务器,生成秘钥

    ssh-keygen -t rsa -P "" -f ~/.ssh/id_rsa



    copy秘钥

    ssh-copy-id 192.168.10.130



    测试root免密

    ssh 192.168.10.130

    如果没有提示输入密码,说明成功了!



    六、jenkins登录harbor

    修改docker配置文件,添加harbor地址

    vim /etc/docker/daemon.json

    内容如下:

    {"insecure-registries": ["192.168.10.122"]}



    重新加载docker配置

    /etc/init.d/docker reload



    测试登录

    root@ubuntu:~/docker_dir# docker login 192.168.10.122 -u jenkins -p Jenkins@1234
    WARNING! Using --password via the CLI is insecure. Use --password-stdin.
    WARNING! Your password will be stored unencrypted in /root/.docker/config.json.
    Configure a credential helper to remove this warning. See
    https://docs.docker.com/engine/reference/commandline/login/#credentials-store

    Login Succeeded



    如果出现

    Error response from daemon: Get https://192.168.10.122/v2/: dial tcp 192.168.10.122:443: connect: connection refused

    表示 /etc/docker/daemon.json 文件修改不正确



    七、jenkins创建maven项目

    新建任务

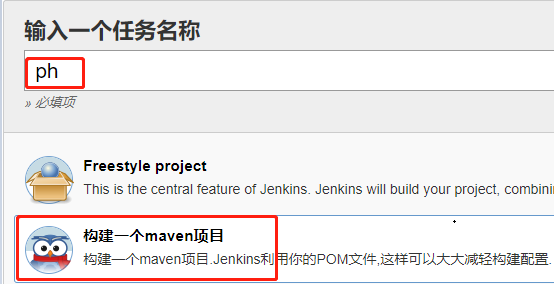

    登录到jenkins后台,点击 新建Item

    输入名称,选择构建一个maven项目。注意:任务名称最好是项目名,因为下面的deploy_docker.sh脚本,会调用这个变量。




    设置参数化构建

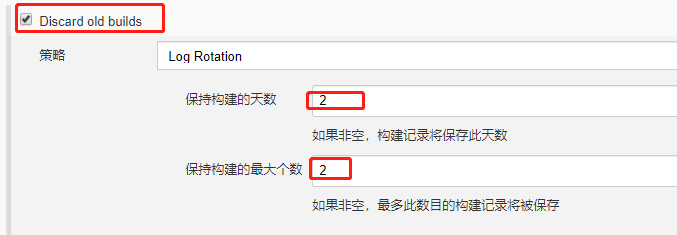

    丢弃旧的构建,保留2天

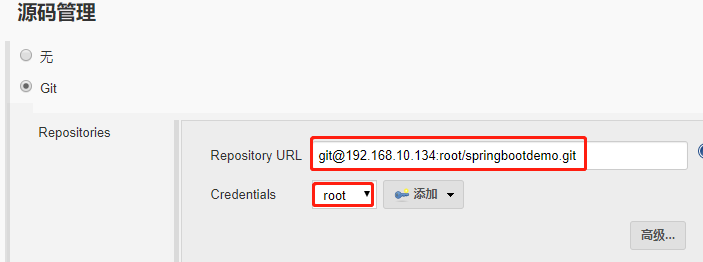

    设置源代码

    输入仓库下载地址,选择用户root

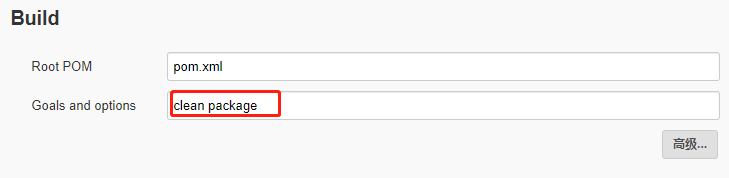

    设置maven构建命令

    输入命令:clean package




    mvn clean package依次执行了clean、resources、compile、testResources、testCompile、test、jar(打包)等7个阶段。

    package命令完成了项目编译、单元测试、打包功能,但没有把打好的可执行jar包(war包或其它形式的包)布署到本地maven仓库和远程maven私服仓库



    jar包打包成docker镜像并推送

    执行shell命令

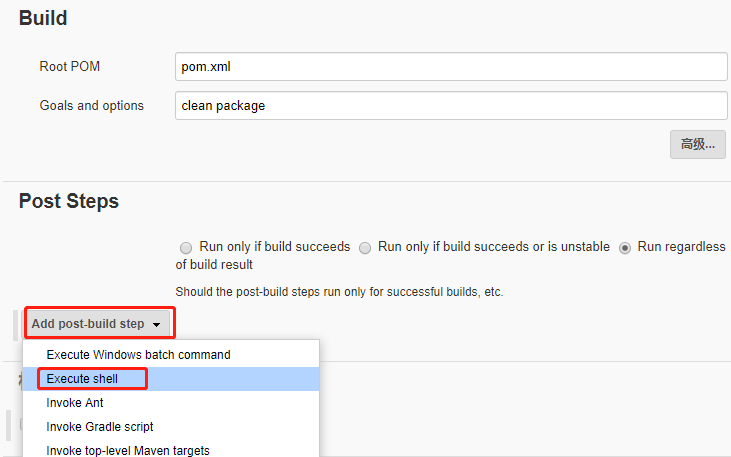

    build完成之后,选择执行shell命令






    将下面的内容,贴过去

    #!/bin/bash

    jarName=spring-boot-demo-0.0.1-SNAPSHOT.jar
    jarFolder=$JOB_NAME
    harborPro=java
    projectName=$JOB_NAME

    docker_path=${WORKSPACE}

    cp ${WORKSPACE}/target/${jarName} ${docker_path}
    bash -x /root/docker_dir/deploy_docker.sh ${harborPro} ${projectName} ${docker_path} ${jarName}



    内容解释:

    jarName jar包的文件名,名字随便

    jarFolder jar包的文件夹

    harborPro harbor里面的项目,在上面步骤中,创建java私有项目。

    projectName 项目名,名字随便

    docker_path docker命令的工作目录



    最后一步,会执行一个shell脚本。下面说到!

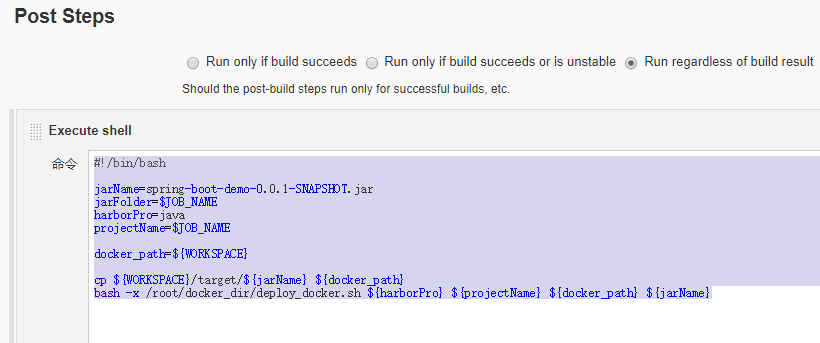

    效果如下:




    定义shell脚本

    登录到jenkins服务器,创建目录

    mkdir /root/docker_dir



    编辑deploy_docker.sh脚本

    cd /root/docker_dir/
    vim deploy_docker.sh

    内容如下:

    #!/bin/bash
    # maven $workspace $jarname
    # ${harborPro} ${projectName} ${docker_path} ${jarName}

    set -e
    harbor_project=$1
    projectName=$2
    docker_path=$3
    appName=$4

    # harbor认证用户
    user_name=jenkins
    password=Jenkins@1234

    # harbor地址以及tag
    tag=$(date +%s)
    harbor_server=192.168.10.122
    server_path=${harbor_server}
    taget_image=${projectName}:${tag}
    #${BUILD_NUMBER}
    echo ${taget_image}

    # 登录docker
    cd ${docker_path}
    sudo docker login ${harbor_server} -u ${user_name} -p ${password}

    # 生成镜像并推送到harbor,最后删除本地镜像
    sudo docker build --build-arg app=${appName} -t ${taget_image} .
    sudo docker tag ${taget_image} ${server_path}/${harbor_project}/${projectName}
    echo "The name of image is ${server_path}/${harbor_project}/${projectName}"
    sudo docker push ${server_path}/${harbor_project}/${projectName}:latest
    sudo docker rmi -f $(docker images|grep ${projectName}|grep ${tag}|awk '{print $3}'|head -n 1)



    添加执行权限

    chmod 755 /root/docker_dir/deploy_docker.sh



    yaml文件拷贝到k8s master上并运用应用

    k8s master 操作

    登录到k8s master,创建目录

    mkdir kube-conf



    删除gitlab springbootdemo项目中的kube.yaml,新增2个yaml文件。

    ph-service.yaml

    apiVersion: v1
    kind: Service
    metadata:
      name: ph-service
    spec:
      type: NodePort
      ports:
      - name: ph
        port: 8080
        nodePort: 31002
        targetPort: 8080
        protocol: TCP
      selector:
        app: ph


    ph-rc.yaml

    apiVersion: v1
    kind: ReplicationController
    metadata:
      name: ph-rc
    spec:
      replicas: 1
      template:
        metadata:
          labels:
            app: ph
        spec:
          imagePullSecrets:
            - name: harborsecret
          containers:
            - name: ph
              image: 192.168.10.122/java/ph:latest
              imagePullPolicy: Always
              ports:
              - containerPort: 8080
              env:
                - name: key
                  value: "value"


    将2个yaml文件提交到gitlab



    k8s 生成imagePullSecrets,请参考以下链接

    https://www.cnblogs.com/xiao987334176/p/11434326.html

    注意:使用docker登录用户时,指定jenkins

    docker login 192.168.10.122 -u jenkins -p Jenkins@1234



    jenkins操作

    登录到jenkins服务器,新增重启应用脚本

    cd /root/docker_dir
    vim reboot_app.sh

    内容如下:

    #!/bin/bash
    MASTER="192.168.10.130"
    CONF_DIR="/root/kube-conf"
    ProJ=${JOB_NAME}

    scp ${WORKSPACE}/*.yaml ${MASTER}:${CONF_DIR}
    # Pod running process
    RUN=$(ssh $MASTER kubectl get po|grep -w ${ProJ}|wc -l)
    if [ $RUN -eq 0 ];then
            ssh ${MASTER} kubectl apply -f ${CONF_DIR}/${ProJ}-rc.yaml
            ssh ${MASTER} kubectl apply -f ${CONF_DIR}/${ProJ}-service.yaml
    else
            # Delete pod
            podname=$(ssh ${MASTER} kubectl get po|grep -w ${ProJ}|awk '{print $1}')
            ssh ${MASTER} kubectl delete po $podname --grace-period=0 --force
            ssh ${MASTER} kubectl get po|grep ${ProJ}
    fi


    添加执行权限

    chmod 755 /root/docker_dir/reboot_app.sh

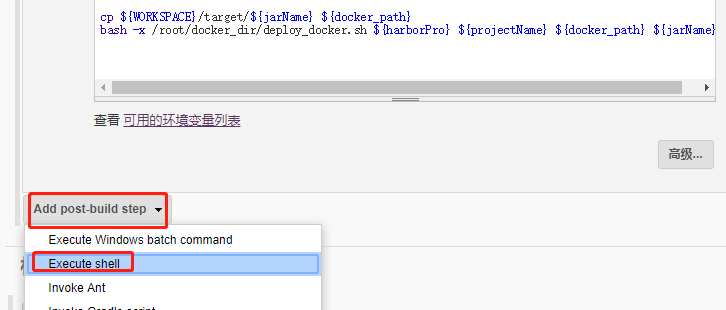

    添加执行shell命令




     将下面的内容,贴过去

    #!/bin/bash

    bash -x /root/docker_dir/reboot_app.sh

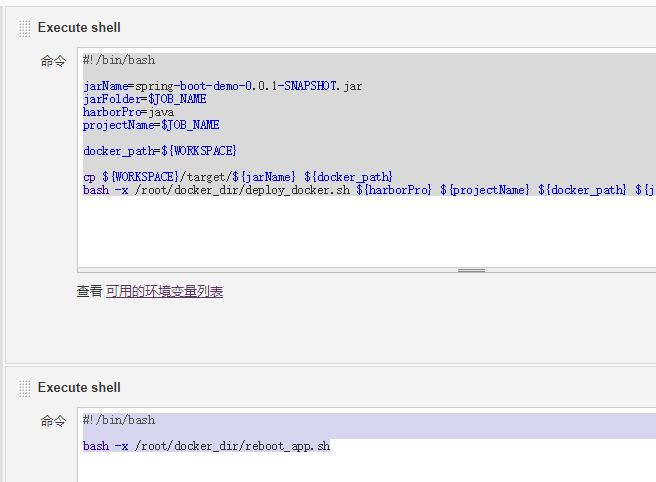

    效果如下:




    手动构建应用

    点击Build Now

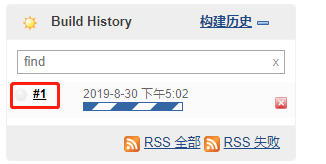

    点击#1

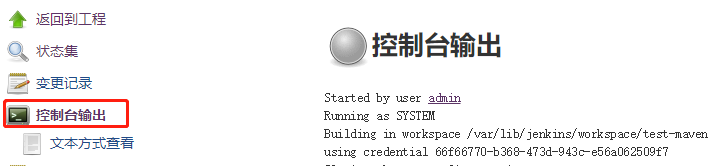

    点击控制台输出

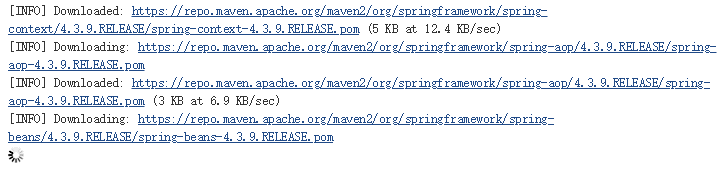

    它会自己下载一些组件,需要等待一段时间。

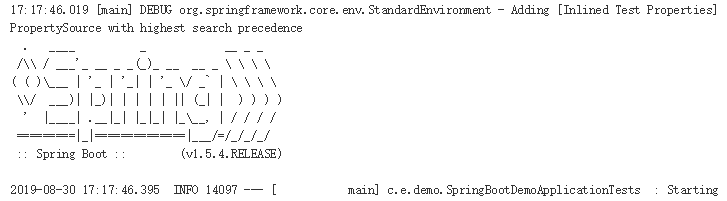

    出现spring图标,表示应用开始启动构建了。

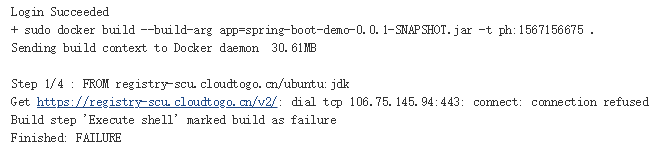

    最后出现错误




    为啥呢? 查看springbootdemo 的Dockerfile文件,查看第一行

    FROM registry-scu.cloudtogo.cn/ubuntu:jdk

    需要把 registry-scu.cloudtogo.cn 添加到 /etc/docker/daemon.json



    登录到jenkins服务器,修改 /etc/docker/daemon.json

    vim /etc/docker/daemon.json

    内容如下:

    {"insecure-registries": ["192.168.10.122","registry-scu.cloudtogo.cn"]}



    重新加载docker

    /etc/init.d/docker reload



    再次手动构建一次,点击Build Now

    查看构建过程

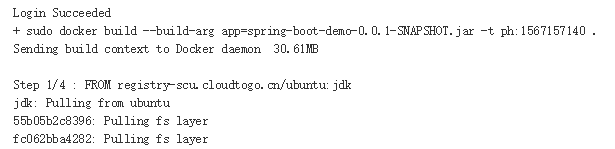

    出现以下提示,说明正在下载镜像 registry-scu.cloudtogo.cn/ubuntu:jdk

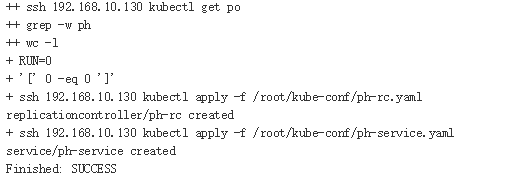

    最后提示执行完成

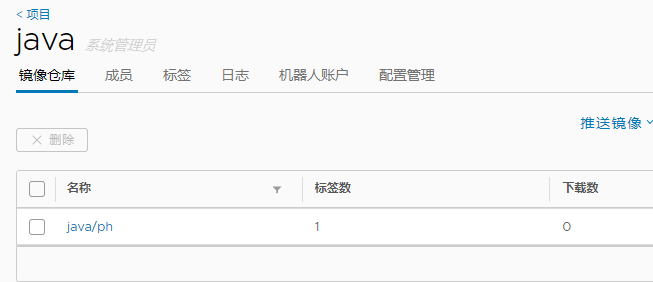

    查看harbor仓库

    会发现多了一个镜像,这个镜像,就是刚刚构建时,提交的。




    八、访问k8s 应用

    查看Pod状态

    root@k8s-master:~# kubectl get pods -o wide
    NAME                                READY   STATUS             RESTARTS   AGE     IP              NODE        NOMINATED NODE   READINESS GATES
    ph-rc-nj7j2   0/1     ImagePullBackOff   0          5m19s   192.168.36.68   k8s-node1   <none>           <none>

    发现pod运行在k8s-node1 这台服务器,状态是ImagePullBackOff



    查看pod详细信息

    kubectl describe po maven-deployment-7bd87867f8-6tlgp

    输出:

    Events:
      Type     Reason     Age                     From                Message
      ----     ------     ----                    ----                -------
      Normal   Scheduled  7m15s                   default-scheduler   Successfully assigned default/maven-deployment-7bd87867f8-6tlgp to k8s-node1
      Normal   Pulling    5m49s (x4 over 7m14s)   kubelet, k8s-node1  Pulling image "192.168.10.122/maven:latest"
      Warning  Failed     5m49s (x4 over 7m14s)   kubelet, k8s-node1  Failed to pull image "192.168.10.122/maven:latest": rpc error: code = Unknown desc = Error response from daemon: Get https://192.168.10.122/v2/: dial tcp 192.168.10.122:443: connect: connection refused
      Warning  Failed     5m49s (x4 over 7m14s)   kubelet, k8s-node1  Error: ErrImagePull
      Normal   BackOff    5m36s (x6 over 7m13s)   kubelet, k8s-node1  Back-off pulling image "192.168.10.122/maven:latest"
      Warning  Failed     2m11s (x20 over 7m13s)  kubelet, k8s-node1  Error: ImagePullBackOff


    出现

    Get https://192.168.10.122/v2/: dial tcp 192.168.10.122:443: connect: connection refused

    说明,k8s-node1 这台服务器的 /etc/docker/daemon.json 没有更改



    登录到k8s-node1 这台服务器,修改文件

    vim /etc/docker/daemon.json

    内容如下:

    {"insecure-registries": ["192.168.10.122"]}



    重新加载docker

    /etc/init.d/docker reload



    重新加载pod

    登录到k8s master服务器,删除pod,重新应用

    root@k8s-master:~# cd /root/kube-conf/
    root@k8s-master:~/kube-conf# kubectl delete -f ph-rc.yaml
    service "maven-service" deleted
    deployment.extensions "maven-deployment" deleted
    root@k8s-master:~/kube-conf# kubectl apply -f ph-rc.yaml
    service/maven-service created
    deployment.extensions/maven-deployment created


    再次查看状态

    root@k8s-master:~/kube-conf# kubectl get pods -o wide
    NAME                                READY   STATUS    RESTARTS   AGE   IP              NODE        NOMINATED NODE   READINESS GATES
    ph-rc-7bd7475544-q9b6j   1/1     Running   0          27s   192.168.36.77   k8s-node1   <none>           <none>
    发现处于Running状态了



    访问应用页面

    查看svc暴露的端口

    root@k8s-master:~/kube-conf# kubectl get svc|grep maven
    ph-service   NodePort    10.98.152.31   <none>        8080:31002/TCP   4m

    可以发现,暴露的端口是31002



    使用谷歌访问页面

    http://192.168.10.130:31002/



    效果如下:




    使用k8s-node1 的ip

    http://192.168.10.131:31002/

    效果同上!



    九、更新应用代码

    打开本地的项目springbootdemo,修改文件IndexController.java

    路径如下:

    springbootdemo\src\main\java\com\example\demo\web\controller



    修改下面2行内容,把数字加1

    jsonObject.put("welcome2", "2");
    jsonObject.put("welcome7", "7");



    重新提交到gitlab,然后重新构建一次,点击Build Now

    等待构建成功后,刷新页面




     发现内容已经更新了!



    文本参考链接:

    https://linux265.com/news/3465.html

    https://www.cnblogs.com/aguncn/p/9789320.html

    https://juejin.im/post/5c07b1126fb9a049e82b4cfe
