python科学计算学习二：matplo

发布时间：2019-09-22 08:09:12编辑：auto阅读（1783）

    博客地址：http://blog.csdn.net/ikerpeng/article/details/20523679

    首先补充以下：7种颜色 r g b y m c k （红，绿，蓝，黄，品红，青，黑）




    在科研的过程中，坐标系中的XY不一定就是等尺度的。例如在声波中对Y轴取对数。肆意我们也必须知道这种坐标系如何画出来的。

    1，对数坐标图

    有3个函数可以实现这种功能，分别是：semilogx（），semilogy（），loglog（）。它们分别表示对X轴，Y轴，XY轴取对数。下面在一个2*2的figure里面来比较这四个子图（还有plot（））。

  1 import numpy as np
  2 import matplotlib.pyplot as plt
  3 w=np.linspace(0.1,1000,1000)
  4 p=np.abs(1/(1+0.1j*w))
  5
  6 plt.subplot(221)
  7 plt.plot(w,p,lw=2)
  8 plt.xlabel('X')
  9 plt.ylabel('y')
 10
 11
 12 plt.subplot(222)
 13 plt.semilogx(w,p,lw=2)
 14 plt.ylim(0,1.5)
 15 plt.xlabel('log(X)')
 16 plt.ylabel('y')
 17
 18 plt.subplot(223)
 19 plt.semilogy(w,p,lw=2)
 20 plt.ylim(0,1.5)
 21 plt.xlabel('x')
 22 plt.xlabel('log(y)')
 23
 24 plt.subplot(224)
 25 plt.loglog(w,p,lw=2)
 26 plt.ylim(0,1.5)
 27 plt.xlabel('log(x)')
 28 plt.xlabel('log(y)')
 29 plt.show()

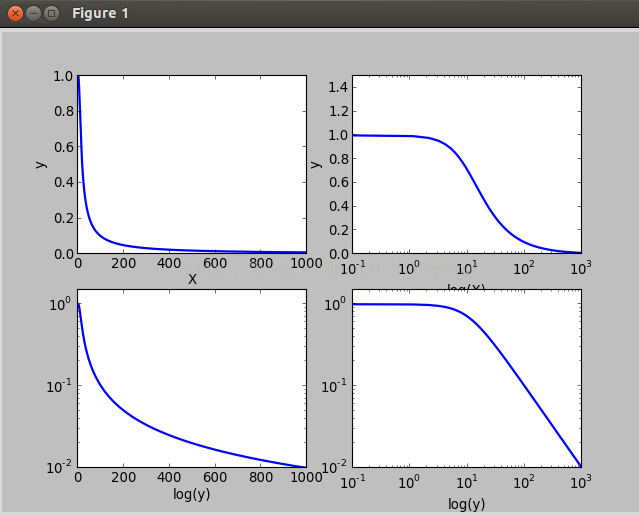

如上面的代码所示，对一个低通滤波器函数绘图。得到四个不同坐标尺度的图像。如下图所示：



    2，极坐标图像
    极坐标系中的点由一个夹角和一段相对于中心位置的距离来表示。其实在plot（）函数里面本来就有一个polar的属性，让他为True就行了。下面绘制一个极坐标图像：

  1 import numpy as np
  2 import matplotlib.pyplot as plt
  3
  4 theta=np.arange(0,2*np.pi,0.02)
  5
  6 plt.subplot(121,polar=True)
  7 plt.plot(theta,2*np.ones_like(theta),lw=2)
  8 plt.plot(theta,theta/6,'--',lw=2)
  9
 10 plt.subplot(122,polar=True)
 11 plt.plot(theta,np.cos(5*theta),'--',lw=2)
 12 plt.plot(theta,2*np.cos(4*theta),lw=2)
 13 plt.rgrids(np.arange(0.5,2,0.5),angle=45)
 14 plt.thetagrids([0,45,90])
 15
 16 plt.show()
~

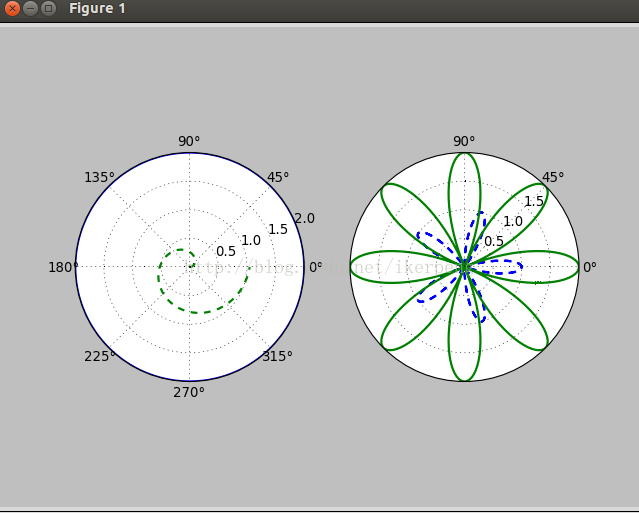

整个代码很好理解，在后面的13，14行没见过。第一个plt.rgrids(np.arange(0.5,2,0.5),angle=45) 表示绘制半径为0.5 1.0 1.5的三个同心圆，同时将这些半径的值标记在45度位置的那个直径上面。plt.thetagrids([0,45,90]) 表示的是在theta为0，45，90度的位置上标记上度数。得到的图像是：





3，柱状图：核心代码matplotlib.pyplot.bar(left, height, width=0.8, bottom=None, hold=None, **kwargs)里面重要的参数是左边起点，高度，宽度。下面例子：

  1 import numpy as np
  2 import matplotlib.pyplot as plt
  3
  4
  5 n_groups = 5
  6
  7 means_men = (20, 35, 30, 35, 27)
  8 means_women = (25, 32, 34, 20, 25)
  9
 10 fig, ax = plt.subplots()
 11 index = np.arange(n_groups)
 12 bar_width = 0.35
 13
 14 opacity = 0.4
 15 rects1 = plt.bar(index, means_men, bar_width,alpha=opacity, color='b',label=    'Men')
 16 rects2 = plt.bar(index + bar_width, means_women, bar_width,alpha=opacity,col    or='r',label='Women')
 17
 18 plt.xlabel('Group')
 19 plt.ylabel('Scores')
 20 plt.title('Scores by group and gender')
 21 plt.xticks(index + bar_width, ('A', 'B', 'C', 'D', 'E'))
 22 plt.ylim(0,40)
 23 plt.legend()
 24
 25 plt.tight_layout()
 26 plt.show()

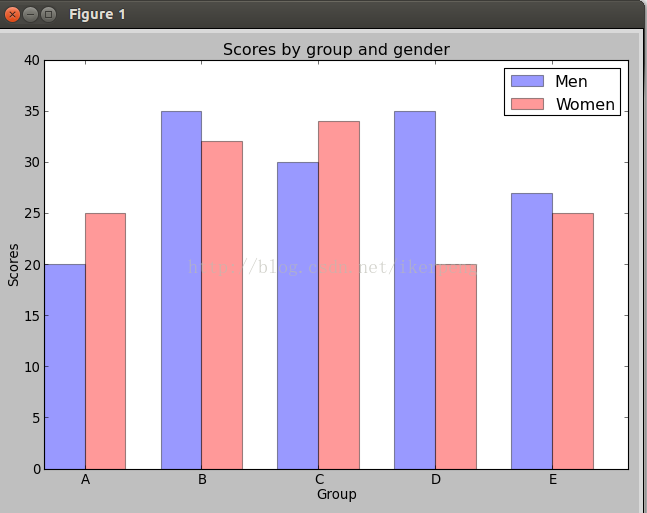

得到的图像是：





4，散列图，有离散的点构成的。函数是：matplotlib.pyplot.scatter(x, y, s=20, c='b', marker='o', cmap=None, norm=None, vmin=None, vmax=None, alpha=None, linewidths=None, verts=None, hold=None,**kwargs)，其中，xy是点的坐标，s点的大小，maker是形状可以maker=（5，1）5表示形状是5边型，1表示是星型（0表示多边形，2放射型，3圆形）；alpha表示透明度；facecolor=‘none’表示不填充。例子如下：

  1 import numpy as np
  2 import matplotlib.pyplot as plt
  3
  4 plt.figure(figsize=(8,4))
  5 x=np.random.random(100)
  6 y=np.random.random(100)
  7 plt.scatter(x,y,s=x*1000,c='y',marker=(5,1),alpha=0.5,lw=2,facecolors='none')
  8 plt.xlim(0,1)
  9 plt.ylim(0,1)
 10
 11 plt.show()

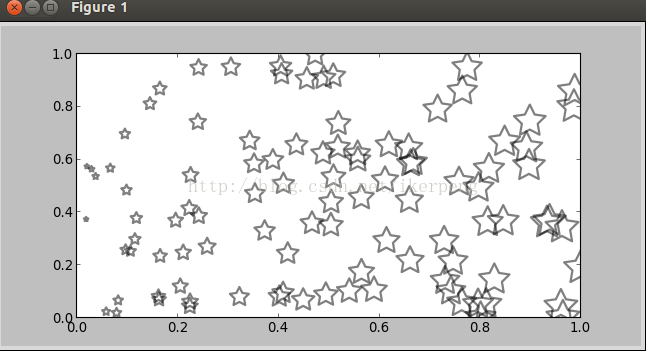

上面代码的facecolors参数使得前面的c=‘y’不起作用了。图像：





5，3D图像，主要是调用3D图像库。看下面的例子：

  1 import numpy as np
  2 import matplotlib.pyplot as plt
  3 import mpl_toolkits.mplot3d
  4
  5 x,y=np.mgrid[-2:2:20j,-2:2:20j]
  6 z=x*np.exp(-x**2-y**2)
  7
  8 ax=plt.subplot(111,projection='3d')
  9 ax.plot_surface(x,y,z,rstride=2,cstride=1,cmap=plt.cm.coolwarm,alpha=0.8)
 10 ax.set_xlabel('x')
 11 ax.set_ylabel('y')
 12 ax.set_zlabel('z')
 13
 14 plt.show()

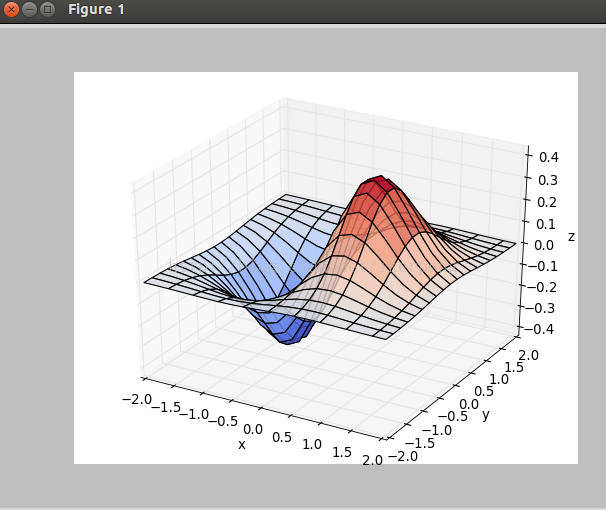

得到的图像如下图所示：







到此，matplotlib基本操作的学习结束了，相信大家也可以基本完成自己的科研任务了。下面将继续学习python的相关课程，请继续关注。




参考书目：

《python科学计算》

《matplotlib手册》
