H3C设备之 NAPT

发布时间：2019-09-21 11:11:54编辑：auto阅读（1698）

NAPT<端口转换NAT>：

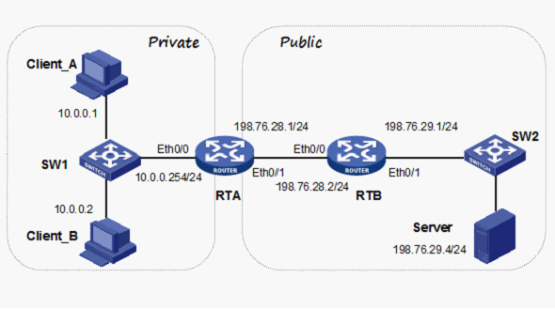

配置NAPT，实现多个私网地址通过一个公网地址不同端口转换访问INETERNET，提高公网地址的利用率:

[RTA]int e0/0

[RTA-Ethernet0/0]ip add 10.0.0.254 24

[RTA-Ethernet0/0]undo shutdown

[RTA-Ethernet0/1]int e0/1

[RTA-Ethernet0/1]ip add 198.76.28.1 24

[RTA-Ethernet0/1]undo shutdown

[RTA]rip

[RTA-rip-1]ver 2

[RTA-rip-1]undo summ

[RTA-rip-1]undo summary

[RTA-rip-1]network 198.76.28.0

[RTA]int e0/0

[RTA-Ethernet0/0]ip add 198.76.28.2 24

[RTA-Ethernet0/0]undo shutdown

[RTA-Ethernet0/1]int e0/1

[RTA-Ethernet0/1]ip add 198.76.29.1 24

[RTA-Ethernet0/1]undo shutdown

[RTA]rip

[RTA-rip-1]ver 2

[RTA-rip-1]undo summ

[RTA-rip-1]undo summary

[RTA-rip-1]network 198.76.28.0

[RTA-rip-1]network 198.76.29.0

PCA:10.0.0.1 255.255.255.0 GT:10.0.0.254

PCB:10.0.0.2 255.255.255.0 GT:10.0.0.254

SERVER:198.76.29.4 255.255.255.0 GT:198.76.29.1

此时公网网络已经正常访问，私网无法访问公网server：

[RTA]ping 198.76.29.4

  PING 198.76.29.4: 56  data bytes, press CTRL_C to break

    Request time out

    Reply from 198.76.29.4: bytes=56 Sequence=2 ttl=255 time=1 ms

    Reply from 198.76.29.4: bytes=56 Sequence=3 ttl=255 time=1 ms

    Reply from 198.76.29.4: bytes=56 Sequence=4 ttl=255 time=15 ms

    Reply from 198.76.29.4: bytes=56 Sequence=5 ttl=255 time=10 ms

  --- 198.76.29.4 ping statistics ---

    5 packet(s) transmitted

    4 packet(s) received

    20.00% packet loss

round-trip min/avg/max = 1/6/15 ms

C:\Documents and Settings\xiaofei>ping 198.76.29.4

Pinging 198.76.29.4 with 32 bytes of data:

Request timed out.

Request timed out.

Request timed out.

Request timed out.

Ping statistics for 198.76.29.4:

    Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),

私网10.0.0.0网段需要访问公网server就需要使用NAPT进行地址转换：

[RTA]firewall enable

[RTA]firewall default permit

[RTA]acl number 2000

[RTA-acl-basic-2000]rule 0 permit source 10.0.0.0 0.0.0.255    定义基本ACL允许私网可以访问的网段。

[RTA-acl-basic-2000]quit

[RTA]nat address-group 1 198.76.28.10 198.76.28.10     创建NAPT公网地址池，只用一个公网地址

[RTA]int e0/1

[RTA-Ethernet0/1]nat outbound 2000 address-group 1   在接口绑定ACL规则和地址池，不加NO-PAT表示使用NAPT.

此时的私网网段可以成功访问公网的server：

C:\Documents and Settings\xiaofei>ping 198.76.29.4

Pinging 198.76.29.4 with 32 bytes of data:

Reply from 198.76.29.4: bytes=32 time=1ms TTL=254

Reply from 198.76.29.4: bytes=32 time=2ms TTL=254

Reply from 198.76.29.4: bytes=32 time=15ms TTL=254

Reply from 198.76.29.4: bytes=32 time=16ms TTL=254

Ping statistics for 198.76.29.4:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

Minimum = 1ms, Maximum = 16ms, Average = 8ms

在NAT表中可以看出，多个私网地址通过一个公网地址多个端口进行转换来访问公网server：

[RTA]disp nat session

There are currently 2 NAT sessions:



Protocol      GlobalAddr  Port      InsideAddr  Port        DestAddr  Port

       1    198.76.28.10 12288        10.0.0.1   512     198.76.29.4   512

 ×××:  0,        status:    11,        TTL: 00:01:00,       Left: 00:00:49

       1    198.76.28.10 12289        10.0.0.2   512     198.76.29.4   512

 ×××:  0,        status:    11,        TTL: 00:01:00,       Left: 00:01:00
