GNS3的使用心得

发布时间：2019-09-21 11:04:12编辑：auto阅读（1856）

      记得最先使用模拟器的时候用的是简单的小模拟器，很多实验都做不了。只能简单的在各种模式间切换有很多命令无法支持，基本没法做实验也就一直是学习理论一直没有机会实践，很多命令看了但记不住。

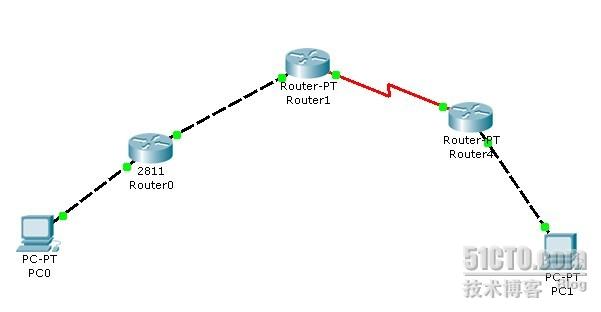

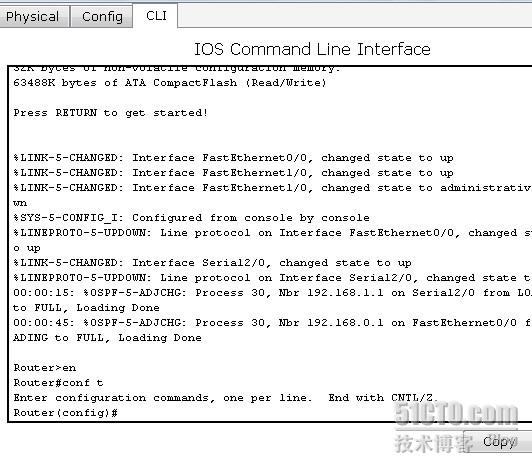

      直到后来接触了一个很不错的模拟器Packet Tracer ,这是个很不错的模拟器一般的实验都能做最新版本的还添加了PAP、CHAP，验证为学习者提供了更多的实验功能。



    但是由于使用的不是真实的系统IOS所以也无法完全模拟真实的实验环境，一些实验和命令还是无法做。所以又接触了一个新的模拟器GNS3和DynamipsGUI，因为GNS3是DynamipsGUI的图形化直观易操作可是在使用的过程中遇到了很多问题，所以在后面的学习过程中和大家共享下心得。
设置向导：
    安装完成后，打开GNS3软件，第一次打开GNS3，会出现设置向导，设置具体步骤如下：
    1、设置“Dynamips”：

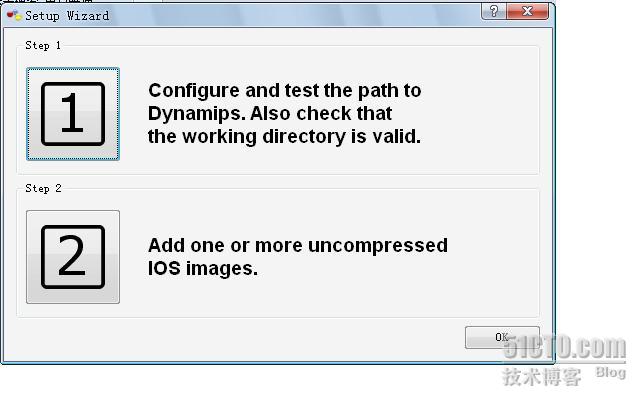

    在设置向导界面中，选择“STEP1”，如下图所示：

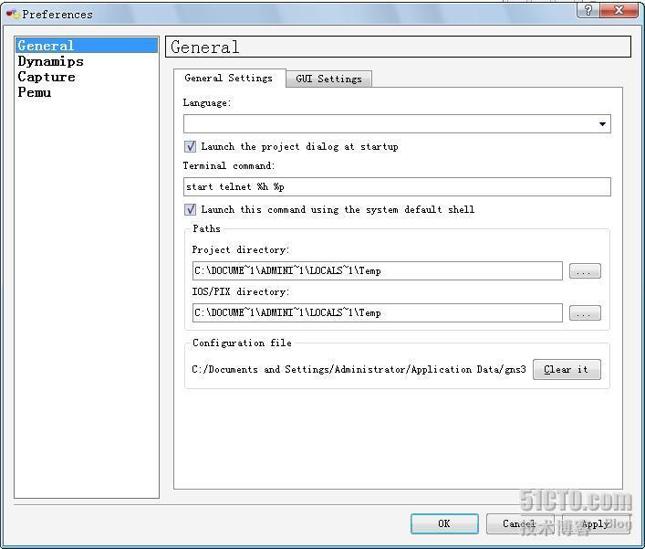

    此时，进入到“Perferences”设置，习惯用中文的，可在“General”----“Language”处，选上“简体中文(cn)”。如下图所示：

    由于GNS3默认是用Windows系统自带的telnet程序，既占内存又不方便管理。这里推荐用SecureCRT,只需在“终端命令”中修改一下参数，如下图所示：
    里面默认是：“ start telnet %h %p ”。
    我们修改为：“ start g:\gns3\SecureCRT\SecureCRT.EXE /T /telnet %h %p ”

    另外，大家注意在加载参数的时候一定要加上“/”,否则参数无效，顺便对参数说明一下：
    /T ----在同一个CRT中启用不同的标签，从而节省内存资源
    /telnet----走Telnet协议
    %h----telnet到的主机
    %p----telnet的主机端口

    最后，要开启不同的标签，不能直接点击“telnet到所有IOS”这个按钮，否则会同时开启N个SecureCRT窗口，应该逐个在设备上启动console控制台。

    接着，我们需要设置一下“工程目录”和“IOS/PIXOS 目录”，如下图所示：
    工程目录----网络拓扑图保存位置
    IOS/PIXOS目录----Cisco IOS/PIXOS 位置

    个人感觉使用手动模式添加链接比较方便，选上“当添加链接默认使用手动模式”，

    注意要把“自动清空工作目录”给去掉，否则重启后会因为清空工作目录无法保存配置。

    GNS3 是Dynamips的图形界面，记得测试一下。

    GNS3自带了抓包工具Capture。。。(*^__^*) 嘻嘻……我没用过自带的，大家可以研究一下。。。这里设置一下“Capture文件的存放目录”，

    2、设置“IOS”：
    返回到设置向导，选择“Step 2”设置IOS。如下图所示：


    在“外部Hypervisors”窗口单击保存添加主机端口，如下图所示：

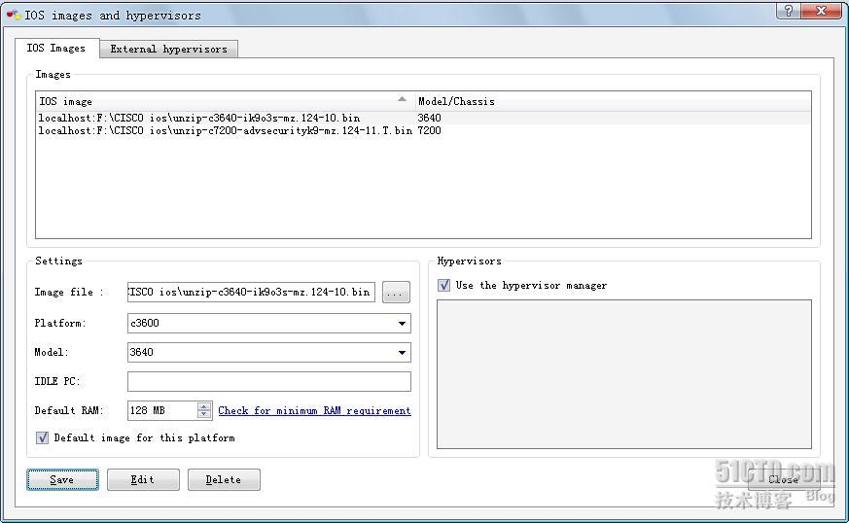

    在“IOS”窗口选择Cisco IOS文件，以及和IOS文件对应的“平台”和“型号”后，单击“保存”，如下图所示：


软件使用：
    1、软件界面：

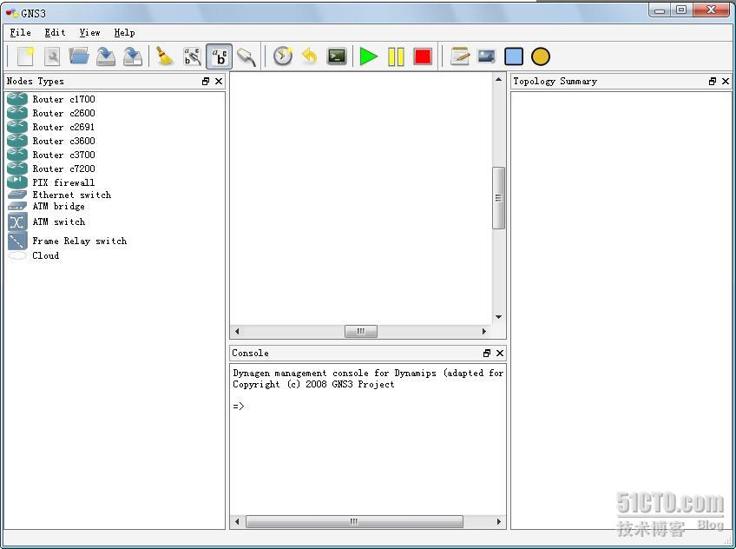

    完成设置向导后，进入到软件界面，如下图所示：


    2、绘制拓扑图：

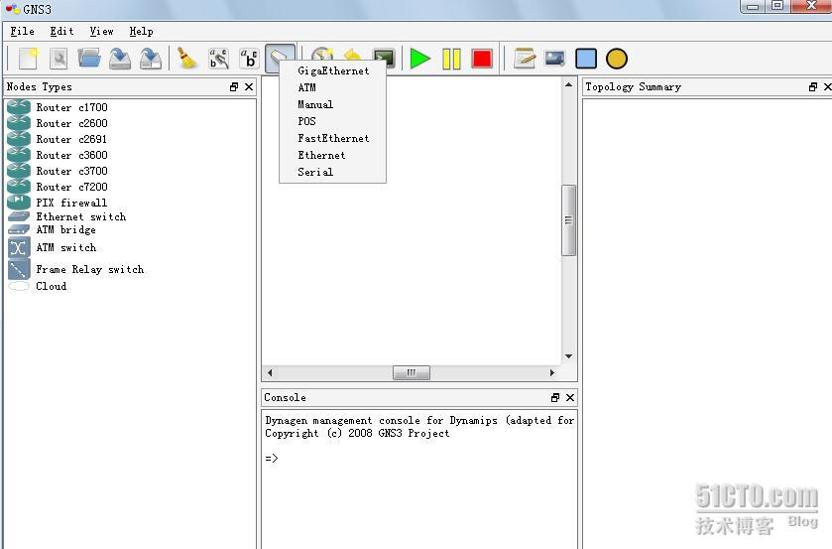

    拖动左边“节点类型”中的设备到中间的“拓扑图绘制区”可绘制网络拓扑图并使用下图所点击的按钮选择Manual进行自动连接并点击工具栏上的开始按钮启动模拟设备。不过要注意的是在启动模拟设备之前一定要添加相应模块。


    双击CLOUD进入云节点配置窗口,在“以太网NIO”中选择对应的网卡，和本地网络进行连接，通过这里可以“使用GNS 3和VMware搭建广域网测试环境”。。。O(∩_∩)O~。。。是不是很好很强大。。。

    双击Router进入路由器节点配置窗口，在“插槽”处选择“适配卡”和“广域网接口卡（NIC）”后，单击“OK”。如下图所示。

IDLE PC值计算：
    默认情况下，启用节点后CPU占有率极高，此时，我们可以通过IDLE PC值来有效降低CPU使用率。在节点上右击，单击“Idle PC”，如下图所示：

    选择带“*”的，如果算不到带（*）的，多算几次就可以了。如下图所示：

    查看一下“IOS和Hypervisors”选项，在“IOS和Hypervisors”窗口中可以看到“IDLE PC”一项中已经有值。
GNS3趣味无穷我们需要慢慢研究。。。
