ospfv3 认证配置

发布时间：2019-09-20 07:31:08编辑：auto阅读（3338）

        ospfv3是基于ipv6的路由协议，因为IPV6本身的IPSEC安全特性，OSPFV3本身就已经没有再带安全认证功能，这一功能由IPV6协议来完成。

        （我查了好久，书里并没有提到如何配置，国内的论坛也很少说到，即使有说到配置，也没有文字说明，看得很不明白。查了国外的文章，才找了相关的资料。还是得谢谢google啊。）

        IPSEC有两种安全认证方法：AH 头和ESP头，AH支持认证，完整性校验，和防报文重放功能，ESP则更加强大，除了AH的前面几样功能，ESP还支持加密功能。但是由于目前的IOS性能，可能还不支持ESP的OSPFV3.所以只能用AH。

        实验：



    1. R1：
    2.
    3. interface Serial0/0
    4.  no ip address
    5.  ipv6 address 2001:12::1/64
    6.  ipv6 address FE80:12::1 link-local
    7.  ipv6 ospf 100 area 0
    8.  ipv6 ospf authentication ipsec spi 256 sha1 5749CD34D2B87A1D4868F8ACA1ABF2F7025A32CA
    9.  serial restart-delay 0
    10. !
    11.
    12. ipv6 router ospf 100
    13.  router-id 1.1.1.1
    14.  log-adjacency-changes



    1. R2：
    2.
    3. interface Serial0/0
    4.  no ip address
    5.  ipv6 address 2001:12::2/64
    6.  ipv6 address FE80:12::2 link-local
    7.  ipv6 ospf 100 area 0
    8.  ipv6 ospf authentication ipsec spi 256 sha1 5749CD34D2B87A1D4868F8ACA1ABF2F7025A32CA
    9.  serial restart-delay 0
    10.
    11. ipv6 router ospf 100
    12.  router-id 2.2.2.2
    13.  log-adjacency-changes

    关键点在于其中红色部分的spi字段，spi跟我们配置key chain中的key number是具有相似的功能的，可以理解为标识符，标识这一条加密连接，但是在OSPFV3中，spi是必须匹配的。

    这个值可能随便起，但是范围在256~~~4,294,967,295。必须匹配。

    支持的hash算法有两种，MD5和SHA，

    MD5有32个字符，SHA有40个字符长。在配置的时候这个值输入进去很费事。可以用另一种方法来代替，如果你用的是linux系统，则：



    1. yeelone@yee:~$ dd if=/dev/urandom count=1024 | sha1sum
    2. 5749cd34d2b87a1d4868f8aca1abf2f7025a32ca  -
    3. 记录了1024+0 的读入
    4. 记录了1024+0 的写出
    5. 524288字节(524 kB)已复制，0.123345 秒，4.3 MB/秒
    6. yeelone@yee:~$

    通过linux的dd命令和sha1sum来算出一个随机的hash值，然后复制进去。



    1. r2#show crypto  ipsec  sa
    2.
    3.
    4.     inbound ah sas:
    5.       spi: 0x100(256)
    6.         transform: ah-sha-hmac ,
    7.         in use settings ={Transport, }
    8.         conn id: 2004, flow_id: SW:4, crypto map: (none)
    9.         no sa timing
    10.         replay detection support: N
    11.         Status: ACTIVE
    12.
    13.      inbound pcp sas:
    14.
    15.      outbound esp sas:
    16.
    17.      outbound ah sas:
    18.       spi: 0x100(256)
    19.         transform: ah-sha-hmac ,
    20.         in use settings ={Transport, }
    21.         conn id: 2003, flow_id: SW:3, crypto map: (none)
    22.         no sa timing
    23.         replay detection support: N
    24.         Status: ACTIVE



    ospfv3即支持基于接口的认证，如上实验，也支持基于area的认证。

    实验二：

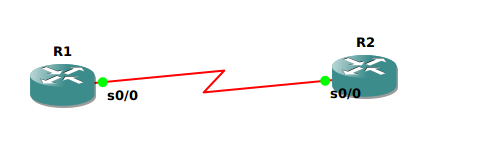

    拓扑还是上面那个：



    1. R1：
    2.
    3. ipv6 router ospf 100
    4.  router-id 1.1.1.1
    5.  log-adjacency-changes
    6.  area 0 authentication ipsec spi 256 sha1 5749CD34D2B87A1D4868F8ACA1ABF2F7
    7. 025A32CA





    现在很多地方要用到IPSEC，个人感觉IPSEC真不好理解，理论真多。
