Ext3 mount过程分析

发布时间：2019-09-19 08:00:54编辑：auto阅读（1609）

    Ext3 mount原理


    本质上，Ext3 mount的过程实际上是inode被替代的过程。例如，/dev/sdb块设备被mount到/mnt/alan目录。那么mount这个过程所需要解决的问题就是将/mnt/alan的dentry目录项所指向的inode屏蔽掉，然后重新定位到/dev/sdb所表示的inode索引节点。在没有分析阅读linux vfs mount代码的时候，我的想法是修改dentry所指向的inode索引节点，以此实现mount文件系统的访问。经过分析，在实际的vfs mount实现过程中，还是和我原始的想法略有差别，但是，基本目标还是相同的。

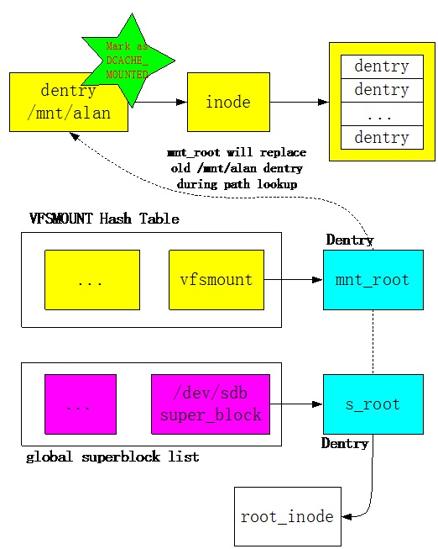

    Linux VFS的mount过程基本原理如下图所示：


     当用户输入”mount /dev/sdb /mnt/alan”命令后，Linux会解析/mnt/alan字符串，并且从Dentry Hash表中获取相关的dentry目录项，然后将该目录项标识成DCACHE_MOUNTED。一旦该dentry被标识成DCACHE_MOUNTED，也就意味着在访问路径上对其进行了屏蔽。


    在mount /dev/sdb设备上的ext3文件系统时，内核会创建一个该文件系统的superblock对象，并且从/dev/sdb设备上读取所有的superblock信息，初始化该内存对象。Linux内核维护了一个全局superblock对象链表。s_root是superblock对象所维护的dentry目录项，该目录项是该文件系统的根目录。即新mount的文件系统内容都需要通过该根目录进行访问。在mount的过程中，VFS会创建一个非常重要的vfsmount对象，该对象维护了文件系统mount的所有信息。Vfsmount对象通过HASH表进行维护，通过path地址计算HASH值，在这里vfsmount的HASH值通过“/mnt/alan”路径字符串进行计算得到。Vfsmount中的mnt_root指向superblock对象的s_root根目录项。因此，通过/mnt/alan地址可以检索VFSMOUNT Hash Table得到被mount的vfsmount对象，进而得到mnt_root根目录项。

    例如，/dev/sdb被mount之后，用户想要访问该设备上的一个文件ab.c，假设该文件的地址为：/mnt/alan/ab.c。在打开该文件的时候，首先需要进行path解析。在解析到/mnt/alan的时候，得到/mnt/alan的dentry目录项，并且发现该目录项已经被标识为DCACHE_MOUNTED。之后，会采用/mnt/alan计算HASH值去检索VFSMOUNT Hash Table，得到对应的vfsmount对象，然后采用vfsmount指向的mnt_root目录项替代/mnt/alan原来的dentry，从而实现了dentry和inode的重定向。在新的dentry的基础上，解析程序继续执行，最终得到表示ab.c文件的inode对象。

    关键数据结构说明
    Linux VFS mount所涉及的关键数据结构分析如下。
    Vfsmount数据结构

    Vfsmount数据结构是vfs mount最为重要的数据结构，其维护了一个mount点的所有信息。该数据结构描述如下：

    1. struct vfsmount {
    2.     struct list_head mnt_hash;  /* 连接到VFSMOUNT Hash Table */
    3.     struct vfsmount *mnt_parent;    /* 指向mount树中的父节点 */
    4.     struct dentry *mnt_mountpoint;  /* 指向mount点的目录项 */
    5.     struct dentry *mnt_root;    /* 被mount的文件系统根目录项 */
    6.     struct super_block *mnt_sb; /* 指向被mount的文件系统superblock */
    7. #ifdef CONFIG_SMP
    8.     struct mnt_pcp __percpu *mnt_pcp;
    9.     atomic_t mnt_longterm;      /* how many of the refs are longterm */
    10. #else
    11.     int mnt_count;
    12.     int mnt_writers;
    13. #endif
    14.     struct list_head mnt_mounts;    /* 下级（child）vfsmount对象链表 */
    15.     struct list_head mnt_child; /* 链入上级vfsmount对象的链表点 */
    16.     int mnt_flags;
    17.     /* 4 bytes hole on 64bits arches without fsnotify */
    18. #ifdef CONFIG_FSNOTIFY
    19.     __u32 mnt_fsnotify_mask;
    20.     struct hlist_head mnt_fsnotify_marks;
    21. #endif
    22.     const char *mnt_devname;    /* 文件系统所在的设备名字，例如/dev/sdb */
    23.     struct list_head mnt_list;
    24.     struct list_head mnt_expire;    /* link in fs-specific expiry list */
    25.     struct list_head mnt_share; /* circular list of shared mounts */
    26.     struct list_head mnt_slave_list;/* list of slave mounts */
    27.     struct list_head mnt_slave; /* slave list entry */
    28.     struct vfsmount *mnt_master;    /* slave is on master->mnt_slave_list */
    29.     struct mnt_namespace *mnt_ns;   /* containing namespace */
    30.     int mnt_id;         /* mount identifier */
    31.     int mnt_group_id;       /* peer group identifier */
    32.     int mnt_expiry_mark;        /* true if marked for expiry */
    33.     int mnt_pinned;
    34.     int mnt_ghosts;
    35. };
    在Linux内核中不仅存在VFSMOUNT的Hash Table，而且还维护了一棵Mount对象树，通过该mount树，我们可以了解到各个文件系统之间的关系。该mount树描述如下：

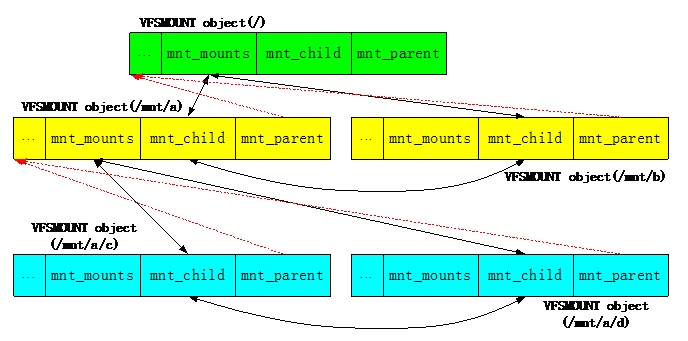

    上图所示为三层mount文件系统树。第一层为系统根目录“/”；第二层有两个mount点，一个为/mnt/a，另一个是/mnt/b；第三层在/mnt/a的基础上又创建了两个mount点，分别为/mnt/a/c和/mnt/a/d。通过mount树，可以对整个系统的mount结构一目了然。

    Superblock数据结构

    每个文件系统都会拥有一个superblock对象对其基本信息进行描述。对于像ext3之类的文件系统而言，在磁盘上会持久化存储一份superblock元数据信息，内存的superblock对象由磁盘上的信息初始化。对于像block device 之类的“伪文件系统”而言，在mount的时候也会创建superblock对象，只不过很多信息都是临时生成的，没有持久化信息。Vfs superblock数据结构定义如下：

    1. struct super_block {
    2.     struct list_head    s_list;     /* 链入全局链表的对象*/
    3.     dev_t           s_dev;      /* search index; _not_ kdev_t */
    4.     unsigned char       s_dirt;
    5.     unsigned char       s_blocksize_bits;
    6.     unsigned long       s_blocksize;
    7.     loff_t          s_maxbytes; /* Max file size */
    8.     struct file_system_type *s_type;
    9.     const struct super_operations   *s_op;      /* superblock操作函数集 */
    10.     const struct dquot_operations   *dq_op;
    11.     const struct quotactl_ops   *s_qcop;
    12.     const struct export_operations *s_export_op;
    13.     unsigned long       s_flags;
    14.     unsigned long       s_magic;
    15.     struct dentry       *s_root;    /* 文件系统根目录项 */
    16.     struct rw_semaphore s_umount;
    17.     struct mutex        s_lock;
    18.     int         s_count;
    19.     atomic_t        s_active;
    20. #ifdef CONFIG_SECURITY
    21.     void                    *s_security;
    22. #endif
    23.     const struct xattr_handler **s_xattr;
    24.
    25.     struct list_head    s_inodes;   /* all inodes */
    26.     struct hlist_bl_head    s_anon;     /* anonymous dentries for (nfs) exporting */
    27. #ifdef CONFIG_SMP
    28.     struct list_head __percpu *s_files;
    29. #else
    30.     struct list_head    s_files;
    31. #endif
    32.     /* s_dentry_lru, s_nr_dentry_unused protected by dcache.c lru locks */
    33.     struct list_head    s_dentry_lru;   /* unused dentry lru */
    34.     int         s_nr_dentry_unused; /* # of dentry on lru */
    35.
    36.     /* s_inode_lru_lock protects s_inode_lru and s_nr_inodes_unused */
    37.     spinlock_t      s_inode_lru_lock ____cacheline_aligned_in_smp;
    38.     struct list_head    s_inode_lru;        /* unused inode lru */
    39.     int         s_nr_inodes_unused; /* # of inodes on lru */
    40.
    41.     struct block_device *s_bdev;
    42.     struct backing_dev_info *s_bdi;
    43.     struct mtd_info     *s_mtd;
    44.     struct list_head    s_instances;
    45.     struct quota_info   s_dquot;    /* Diskquota specific options */
    46.
    47.     int         s_frozen;
    48.     wait_queue_head_t   s_wait_unfrozen;
    49.
    50.     char s_id[32];              /* Informational name */
    51.     u8 s_uuid[16];              /* UUID */
    52.
    53.     void            *s_fs_info; /* Filesystem private info */
    54.     fmode_t         s_mode;
    55.
    56.     /* Granularity of c/m/atime in ns.
    57.        Cannot be worse than a second */
    58.     u32        s_time_gran;
    59.
    60.     /*
    61.      * The next field is for VFS *only*. No filesystems have any business
    62.      * even looking at it. You had been warned.
    63.      */
    64.     struct mutex s_vfs_rename_mutex;    /* Kludge */
    65.
    66.     /*
    67.      * Filesystem subtype.  If non-empty the filesystem type field
    68.      * in /proc/mounts will be "type.subtype"
    69.      */
    70.     char *s_subtype;
    71.
    72.     /*
    73.      * Saved mount options for lazy filesystems using
    74.      * generic_show_options()
    75.      */
    76.     char __rcu *s_options;
    77.     const struct dentry_operations *s_d_op; /* default d_op for dentries */
    78.
    79.     /*
    80.      * Saved pool identifier for cleancache (-1 means none)
    81.      */
    82.     int cleancache_poolid;
    83.
    84.     struct shrinker s_shrink;   /* per-sb shrinker handle */
    85. };

    代码流程分析


    Linux中实现mount操作需要一定的代码量，下面对Linux VFS Mount代码进行分析说明，整个分析过程按照mount操作函数调用流程进行。代码分析基于Linux-3.2版本。

    当用户在用户层执行mount命令时，会执行系统调用从用户态陷入linux内核，执行如下函数（namespace.c）：
    1. SYSCALL_DEFINE5(mount, char __user *, dev_name, char __user *, dir_name,
    2.         char __user *, type, unsigned long, flags, void __user *, data)
    3. {
    4.     int ret;
    5.     char *kernel_type;
    6.     char *kernel_dir;
    7.     char *kernel_dev;
    8.     unsigned long data_page;
    9.     /* 获取mount类型 */
    10.     ret = copy_mount_string(type, &kernel_type);
    11.     if (ret < 0)
    12.         goto out_type;
    13.     /* 获取mount点目录字符串 */
    14.     kernel_dir = getname(dir_name);
    15.     if (IS_ERR(kernel_dir)) {
    16.         ret = PTR_ERR(kernel_dir);
    17.         goto out_dir;
    18.     }
    19.     /* 获取设备名称字符串 */
    20.     ret = copy_mount_string(dev_name, &kernel_dev);
    21.     if (ret < 0)
    22.         goto out_dev;
    23.     /* 获取其它选项 */
    24.     ret = copy_mount_options(data, &data_page);
    25.     if (ret < 0)
    26.         goto out_data;
    27.     /* 主要函数，执行挂载文件系统的具体操作 */
    28.     ret = do_mount(kernel_dev, kernel_dir, kernel_type, flags,
    29.         (void *) data_page);
    30.
    31.     free_page(data_page);
    32. out_data:
    33.     kfree(kernel_dev);
    34. out_dev:
    35.     putname(kernel_dir);
    36. out_dir:
    37.     kfree(kernel_type);
    38. out_type:
    39.     return ret;
    40. }



    do_mount()函数是mount操作过程中的核心函数，在该函数中，通过mount的目录字符串找到对应的dentry目录项，然后通过do_new_mount()函数完成具体的mount操作。do_mount()函数分析如下：

    1. long do_mount(char *dev_name, char *dir_name, char *type_page,
    2.           unsigned long flags, void *data_page)
    3. {
    4.     struct path path;
    5.     int retval = 0;
    6.     int mnt_flags = 0;
    7.
    8. 。。。
    9.
    10.     /* 通过mount目录字符串获取path，path结构中包含有mount目录的dentry目录对象 */
    11.     retval = kern_path(dir_name, LOOKUP_FOLLOW, &path);
    12.     if (retval)
    13.         return retval;
    14.
    15.     。。。
    16.
    17.     /* Separate the per-mountpoint flags */
    18.     if (flags & MS_NOSUID)
    19.         mnt_flags |= MNT_NOSUID;
    20.     if (flags & MS_NODEV)
    21.         mnt_flags |= MNT_NODEV;
    22.     if (flags & MS_NOEXEC)
    23.         mnt_flags |= MNT_NOEXEC;
    24.     if (flags & MS_NOATIME)
    25.         mnt_flags |= MNT_NOATIME;
    26.     if (flags & MS_NODIRATIME)
    27.         mnt_flags |= MNT_NODIRATIME;
    28.     if (flags & MS_STRICTATIME)
    29.         mnt_flags &= ~(MNT_RELATIME | MNT_NOATIME);
    30.     if (flags & MS_RDONLY)
    31.         mnt_flags |= MNT_READONLY;
    32.
    33.     flags &= ~(MS_NOSUID | MS_NOEXEC | MS_NODEV | MS_ACTIVE | MS_BORN |
    34.            MS_NOATIME | MS_NODIRATIME | MS_RELATIME| MS_KERNMOUNT |
    35.            MS_STRICTATIME);
    36.
    37.     /* remount操作 */
    38.     if (flags & MS_REMOUNT)
    39.         retval = do_remount(&path, flags & ~MS_REMOUNT, mnt_flags,
    40.                     data_page);
    41.     else if (flags & MS_BIND)
    42.         retval = do_loopback(&path, dev_name, flags & MS_REC);
    43.     else if (flags & (MS_SHARED | MS_PRIVATE | MS_SLAVE | MS_UNBINDABLE))
    44.         retval = do_change_type(&path, flags);
    45.     else if (flags & MS_MOVE)
    46.         retval = do_move_mount(&path, dev_name);
    47.     else
    48.         /* 正常的mount操作，完成具体的mount操作 */
    49.         retval = do_new_mount(&path, type_page, flags, mnt_flags,
    50.                       dev_name, data_page);
    51. dput_out:
    52.     path_put(&path);
    53.     return retval;
    54. }

    do_new_mount()函数主要分成两大部分：第一部分建立vfsmount对象和superblock对象，必要时从设备上获取文件系统元数据；第二部分将vfsmount对象加入到mount树和Hash Table中，并且将原来的dentry对象无效掉。do_new_mount函数说明如下：

    1. static int do_new_mount(struct path *path, char *type, int flags,
    2.             int mnt_flags, char *name, void *data)
    3. {
    4.     struct vfsmount *mnt;
    5.     int err;
    6.
    7.     。。。
    8.
    9.     /* 在内核建立vfsmount对象和superblock对象 */
    10.     mnt = do_kern_mount(type, flags, name, data);
    11.     if (IS_ERR(mnt))
    12.         return PTR_ERR(mnt);
    13.     /* 将vfsmount对象加入系统，屏蔽原有dentry对象 */
    14.     err = do_add_mount(mnt, path, mnt_flags);
    15.     if (err)
    16.         mntput(mnt);
    17.     return err;
    18. }

    do_new_mount()中的第一步调用do_kern_mount()函数，该函数的主干调用路径如下：

    do_kern_mount--> vfs_kern_mount--> mount_fs
    在mount_fs()函数中会调用特定文件系统的mount方法，如果mount是ext3文件系统，那么在mount_fs函数中最终会调用ext3的mount方法。Ext3的mount方法定义在super.c文件中：
    1. static struct file_system_type ext3_fs_type = {
    2.     .owner      = THIS_MODULE,
    3.     .name       = "ext3",
    4.     .mount      = ext3_mount,       /* ext3文件系统mount方法 */
    5.     .kill_sb    = kill_block_super,
    6.     .fs_flags   = FS_REQUIRES_DEV,
    7. };

    Ext3 mount函数主干调用路径为：ext3_mount--> mount_bdev。Mount_bdev()函数主要完成superblock对象的内存初始化，并且加入到全局superblock链表中。该函数说明如下：

    1. struct dentry *mount_bdev(struct file_system_type *fs_type,
    2.     int flags, const char *dev_name, void *data,
    3.     int (*fill_super)(struct super_block *, void *, int))
    4. {
    5.     struct block_device *bdev;
    6.     struct super_block *s;
    7.     fmode_t mode = FMODE_READ | FMODE_EXCL;
    8.     int error = 0;
    9.
    10.     if (!(flags & MS_RDONLY))
    11.         mode |= FMODE_WRITE;
    12.     /* 通过设备名字获取被mount设备的bdev对象 */
    13.     bdev = blkdev_get_by_path(dev_name, mode, fs_type);
    14.     if (IS_ERR(bdev))
    15.         return ERR_CAST(bdev);
    16.
    17.     /*
    18.      * once the super is inserted into the list by sget, s_umount
    19.      * will protect the lockfs code from trying to start a snapshot
    20.      * while we are mounting
    21.      */
    22.     mutex_lock(&bdev->bd_fsfreeze_mutex);
    23.     if (bdev->bd_fsfreeze_count > 0) {
    24.         mutex_unlock(&bdev->bd_fsfreeze_mutex);
    25.         error = -EBUSY;
    26.         goto error_bdev;
    27.     }
    28.     /* 查找或者创建superblock对象 */
    29.     s = sget(fs_type, test_bdev_super, set_bdev_super, bdev);
    30.     mutex_unlock(&bdev->bd_fsfreeze_mutex);
    31.     if (IS_ERR(s))
    32.         goto error_s;
    33.
    34.     if (s->s_root) {
    35.         /* 被mount文件系统的根目录项已经存在 */
    36.         if ((flags ^ s->s_flags) & MS_RDONLY) {
    37.             deactivate_locked_super(s);
    38.             error = -EBUSY;
    39.             goto error_bdev;
    40.         }
    41.
    42.         /*
    43.          * s_umount nests inside bd_mutex during
    44.          * __invalidate_device().  blkdev_put() acquires
    45.          * bd_mutex and can't be called under s_umount.  Drop
    46.          * s_umount temporarily.  This is safe as we're
    47.          * holding an active reference.
    48.          */
    49.         up_write(&s->s_umount);
    50.         blkdev_put(bdev, mode);
    51.         down_write(&s->s_umount);
    52.     } else {
    53.         /* 文件系统根目录项不存在，通过filler_super函数读取磁盘上的superblock元数据信息，并且初始化superblock内存结构 */
    54.         char b[BDEVNAME_SIZE];
    55.
    56.         s->s_flags = flags | MS_NOSEC;
    57.         s->s_mode = mode;
    58.         strlcpy(s->s_id, bdevname(bdev, b), sizeof(s->s_id));
    59.         sb_set_blocksize(s, block_size(bdev));
    60.         /* 对于ext3文件系统，调用ext3_fill_super函数 */
    61.         error = fill_super(s, data, flags & MS_SILENT ? 1 : 0);
    62.         if (error) {
    63.             deactivate_locked_super(s);
    64.             goto error;
    65.         }
    66.
    67.         s->s_flags |= MS_ACTIVE;
    68.         bdev->bd_super = s;
    69.     }
    70.     /* 正常返回被mount文件系统根目录项 */
    71.     return dget(s->s_root);
    72.
    73. error_s:
    74.     error = PTR_ERR(s);
    75. error_bdev:
    76.     blkdev_put(bdev, mode);
    77. error:
    78.     return ERR_PTR(error);
    79. }



    do_new_mount()函数的第二步是将创建的vfsmount对象加入到mount树和VFSMOUNT Hash Table中，并且将老的dentry目录项无效掉。该过程主干函数调用过程如下所示：

    do_new_mount--> do_add_mount--> graft_tree--> attach_recursive_mnt
    attach_recursive_mnt()函数完成第二步过程的主要操作。至此，文件系统的mount操作已经完成。Mount完成之后，如果用户想要访问新mount文件系统中的文件，那么需要在path解析过程中重定位dentry，该过程主要在follow_managed()函数中完成。在该函数中会判断一个dentry是否已经被标识成DCACHE_MOUNTED，如果该标志位已经被设置，那么通过VFSMOUNT Hash Table可以重定位dentry。

    如有不对之处，敬请指出更正（tl_wzj@yahoo.com.cn）。

关键字：

上一篇： Rails 3 | Bundler浅尝

下一篇： nagios升级要点（从2.x到3.x）
