    GNS3概述

    GNS3是一款具有图形化界面可以运行在多平台（包括Windows, Linux, and MacOS等）的网络虚拟软件。Cisco网络设备管理员或是想要通过CCNA,CCNP,CCIE等Cisco认证考试的相关人士可以通过它来完成相关的实验模拟操作。同时它也可以用于虚拟体验Cisco网际操作系统IOS或者是检验将要在真实的路由器上部署实施的相关配置。

    一、安装实验环境

    软件安装详细过程：
    https://blog.51cto.com/14307755/2426131

    --------------环境安装-------------

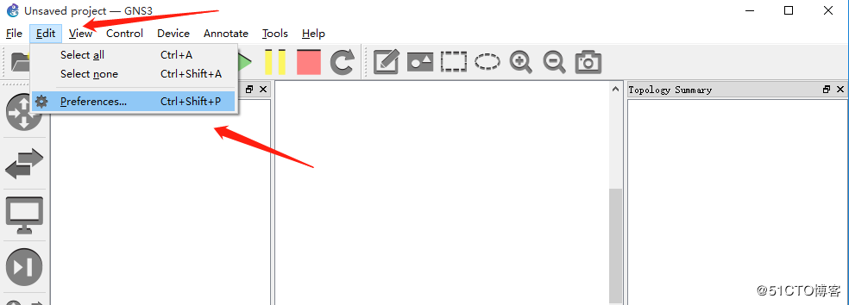

    1、首先安装镜像文件，点击Edit，点击Preferences...。

    GNS3实验环境优化与安装

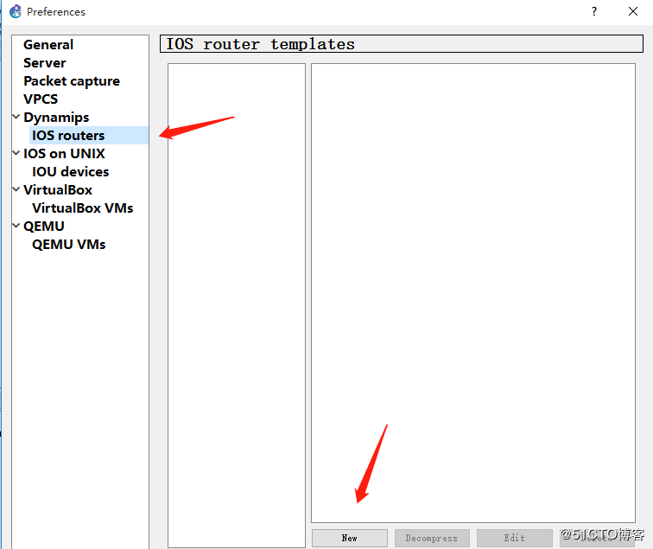

    2、点击Dynamips目录下的IOS routers,点击底部的New。

    GNS3实验环境优化与安装

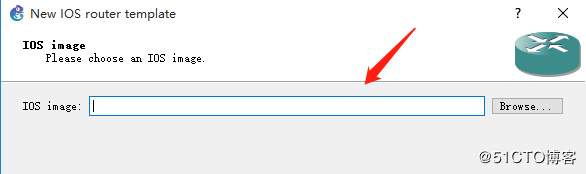

    3、选择镜像文件的存放目录。

    GNS3实验环境优化与安装

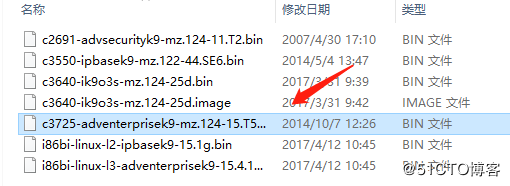

    4、选择使用3725的镜像文件。

    GNS3实验环境优化与安装

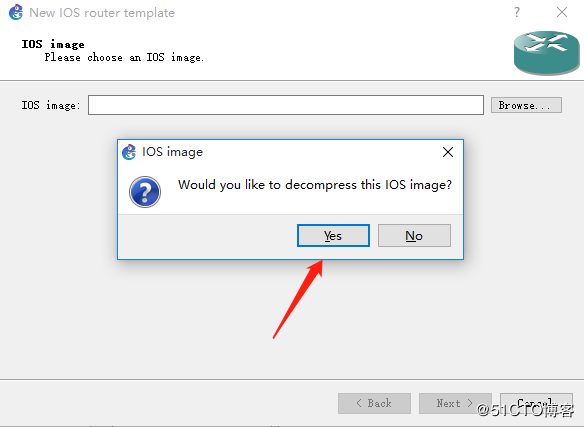

    5、镜像文件选择之后，会弹出一个窗口，告知是否对镜像文件上传和解压，选择YES。

    GNS3实验环境优化与安装

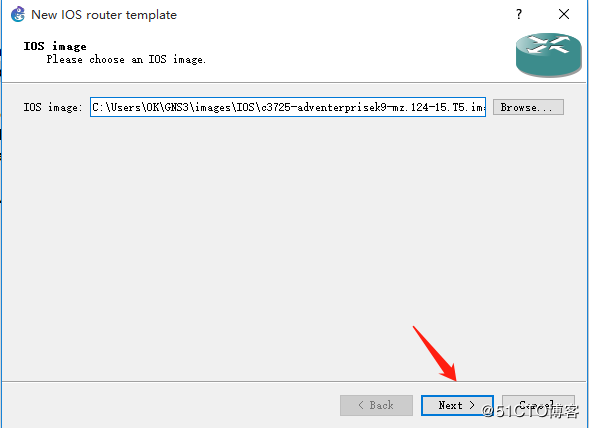

    6、点击Next，（切记安装目录不可以有中文）。

    GNS3实验环境优化与安装

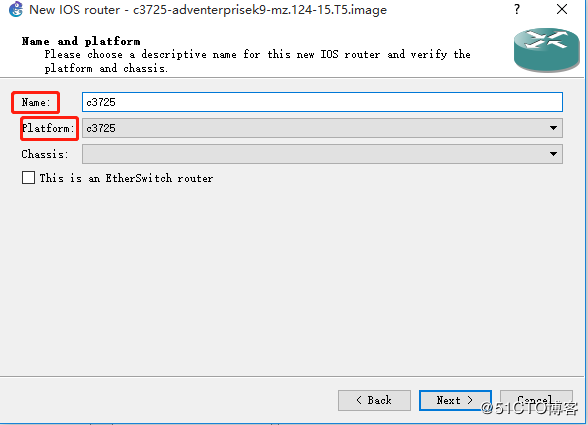

    7、这里可以修改名称和模块，保持没默认不变，点击Next。

    GNS3实验环境优化与安装

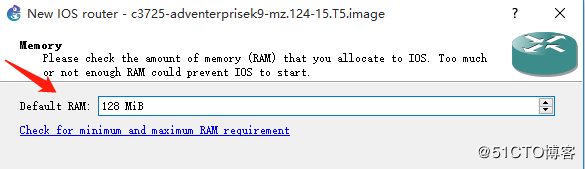

    8、内存选择128M已经满足使用条件了。

    GNS3实验环境优化与安装

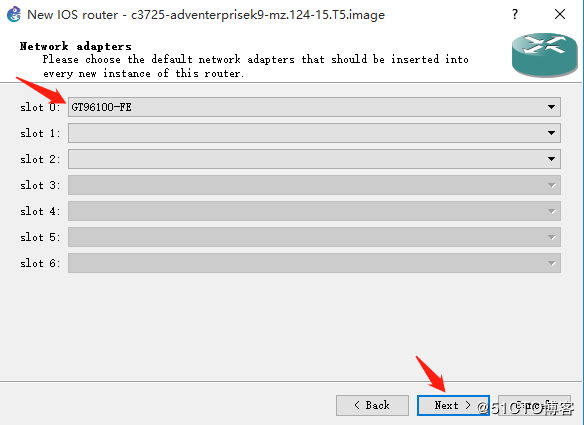

    9、模块里默认有了一块“GT96100-PE”单板，也以在下面添加。

    GNS3实验环境优化与安装

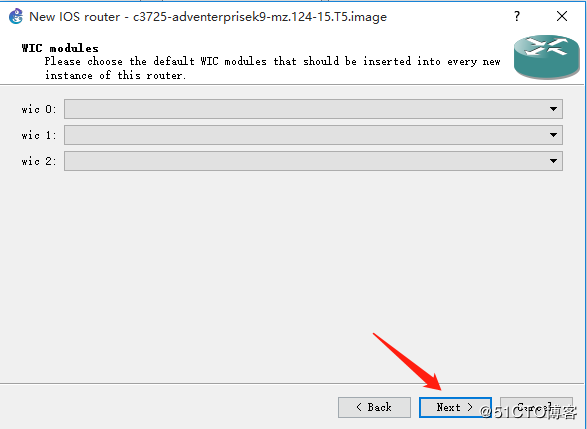

    10、Wic模式保持默认不变。

    GNS3实验环境优化与安装

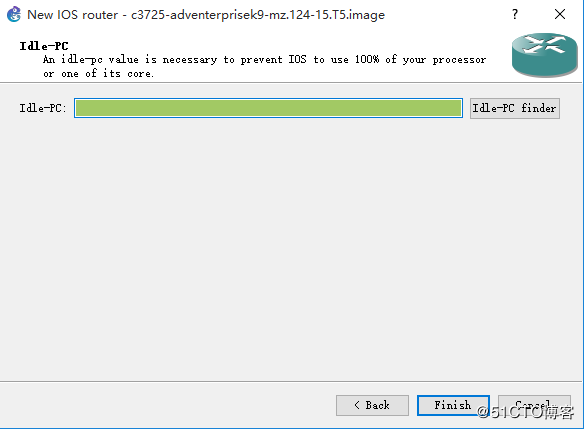

    11、第一次使用GNS3时一定要计算填写Idle-pc值要不然电脑CPU占用率会是100%，等后续安装完计算之后再填写。

    GNS3实验环境优化与安装

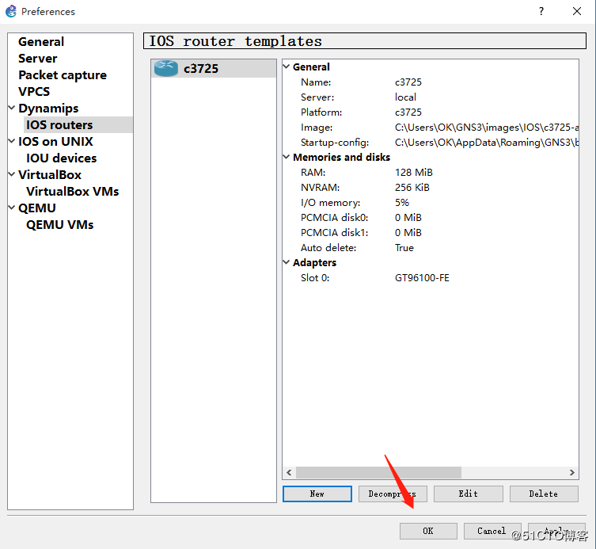

    12、镜像文件添加完成。

    GNS3实验环境优化与安装

    -------------开始实验-------------

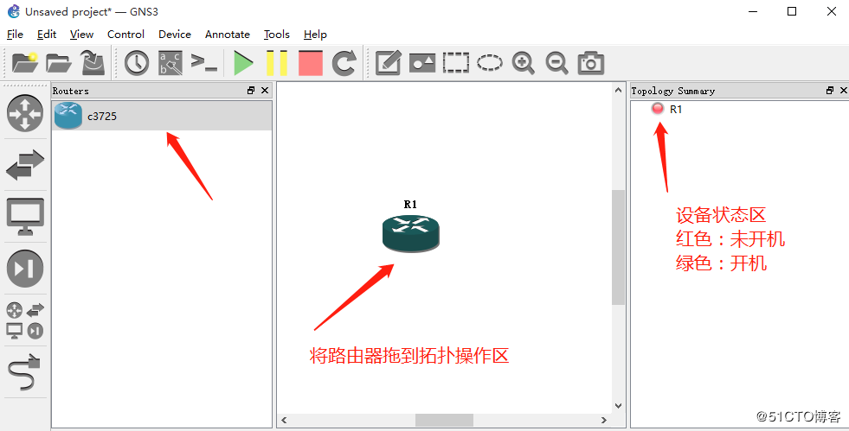

    1、点击左边的路由器图标，把新添加的路由器直接拖动到拓扑操作区。

    GNS3实验环境优化与安装

    2、启动路由器有2种方法。第一种是右击里面点击Start，第二种工具栏里点击启动按钮(也可用于多台同时启动)

    GNS3实验环境优化与安装

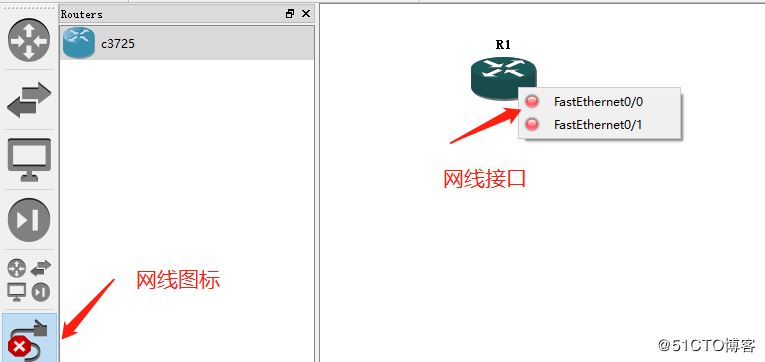

    3、这时再拖入一个路由器用网线连接起来，右击点击网络接口和另外一个路由器连接。

    GNS3实验环境优化与安装

    4、如果想要显示接口名称，点击工具栏的图标。

    GNS3实验环境优化与安装

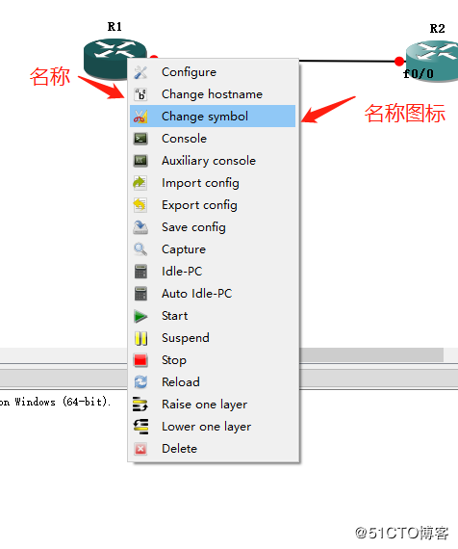

    5、右击可以修改名称和模式图标。

    GNS3实验环境优化与安装

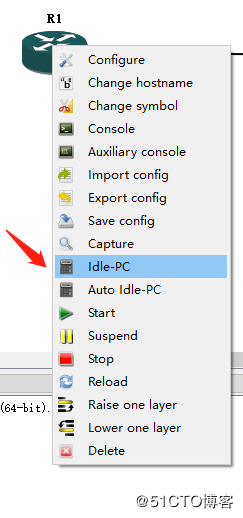

    6、点击启动按钮，启动两台路由器，这时CPU占用率会变高，对Idle值的计算来进行优化(Idle值必须运行之后才可以计算)，右击选择Idle-pc，进行计算。

    GNS3实验环境优化与安装

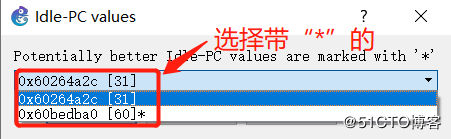

    7、计算之后星号为最佳推荐(实际根据CPU占用率来选择)。

    GNS3实验环境优化与安装

    8、双击打开运行的路由器，进去到运行界面，后续得操作会在这里进行。

    GNS3实验环境优化与安装

    9、除此之外，之前安装的Wireshark进行数据抓包。

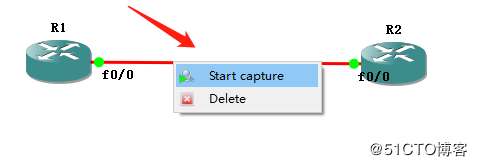

    (1)、右击网线，点击Start capture。
    GNS3实验环境优化与安装
    (2)、点击可以选择抓取目标，这里选择RI为例。
    GNS3实验环境优化与安装

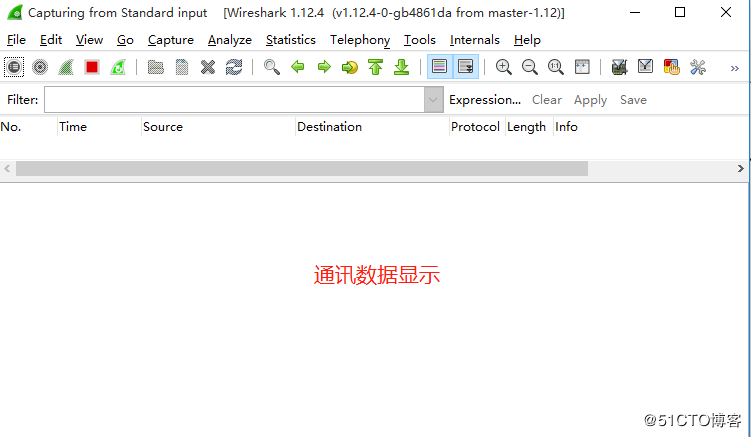

    (3)、通讯数据就会显示在这里。
    GNS3实验环境优化与安装

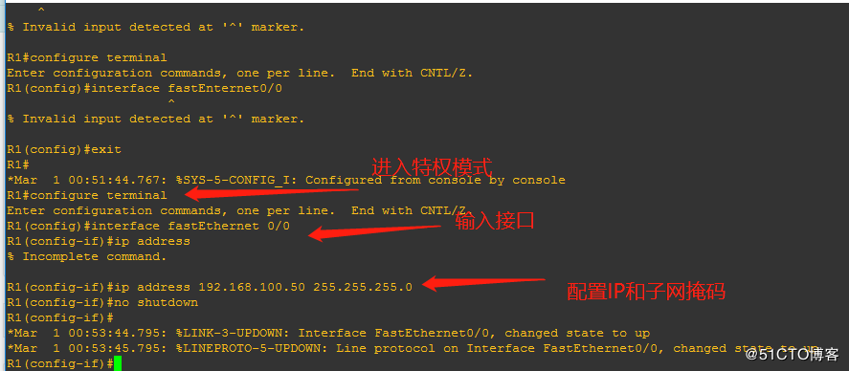

    10、接下来我们对两台路由器进行IP配置
    (1)配置R1IP为192.168.100.50配置R2为192.168.100.30
    (2)双击路由器，输入"configure terminal"进入全局模式。
    (3)输入"interface fastEnternet 0/0"
    (4)输入ip address
    (5)输入配置的IP地址192.168.100.50 输入子网掩码255.255.255.0
    (6)输入no shutdown开启接口
    R2配置和RI一样

    GNS3实验环境优化与安装

    11、输入do show ip int b 查看IP地址

    GNS3实验环境优化与安装

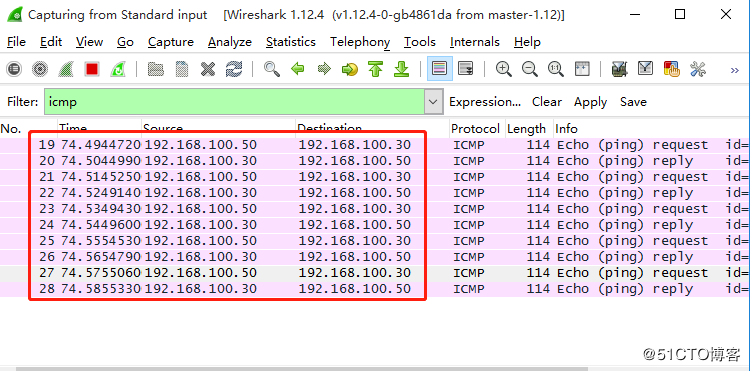

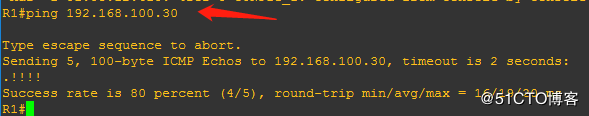

    12、接下来验证路由器是否连通，双击R1进去，输入end进去特权模式，输入192.168.100.30，出现四个！和一个“.”！代表接通， “.”代表未接通，也可以用抓包来获取传输的数据。

    GNS3实验环境优化与安装

    GNS3实验环境优化与安装

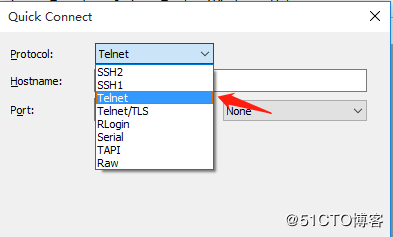

    13、也可以用CRT来操作。
    打开CRT选择Telent。

    GNS3实验环境优化与安装

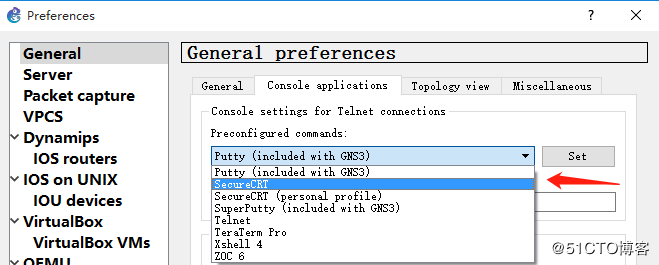

    14、打开GNS3点击Edit,点击preferences,进去之后点击Consle applications下拉选择终端CRT，点击Set更新路劲，点击OK，后面打开方式就是用CRT打开。

    GNS3实验环境优化与安装

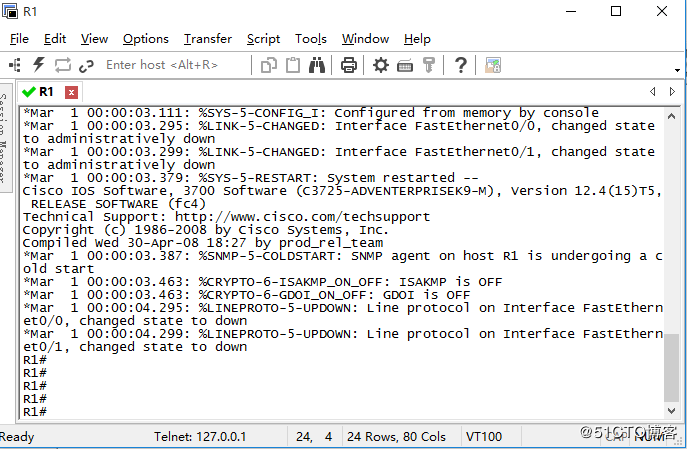

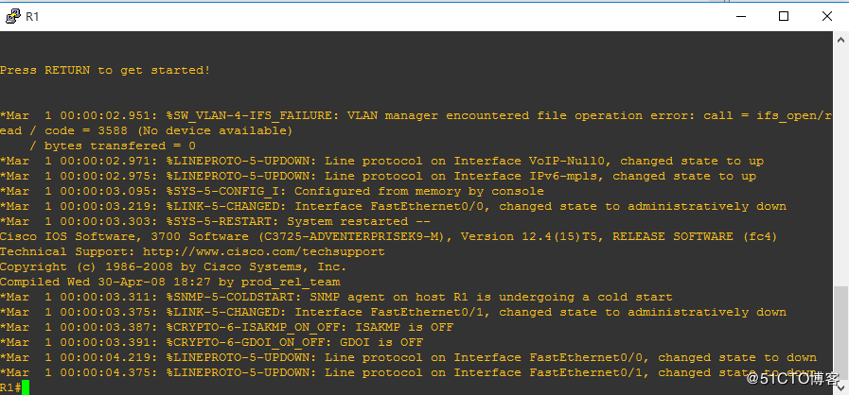

    15、双击RI就会看到如下的窗口。
    GNS3实验环境优化与安装
