H3C GRE OVER IPSEC配置

发布时间：2019-09-16 07:34:33编辑：auto阅读（1864）

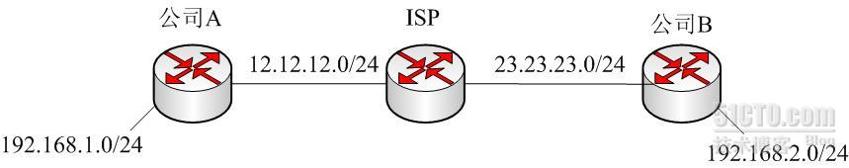

    网络拓扑如下



    ipsec





     1、公司A端路由器配置

    #
    //定义需要保护的安全数据流
    acl number 3000
     rule 10 permit ip source 12.12.12.1 0 destination 23.23.23.3 0
    #
    //定义IKE对等体
    ike peer to_rtb
     //使用预设口令身份验证
     pre-shared-key 123
     //对等体的IP地址
     remote-address 23.23.23.3
    #
    //定义IPSec提议
    ipsec proposal to_rtb       （注：使用默认值：隧道模式、MD5认证、DES加密）
    #
    //定义IPSec策略，协商方式为isakmp，即使用IKE协商
    ipsec policy to_rtb 1 isakmp
     //定义需要加密传送的ACL
     security acl 3000
     //选择使用的IKE对等体
     ike-peer to_rtb
     //选择安全策略
     proposal to_rtb
    #
    interface Ethernet0/0
     port link-mode route
     description WAN
     ip address 12.12.12.1 255.255.255.0
     //将安全策略绑定在端口下
     ipsec policy to_rtb
    #
    interface Ethernet0/1
     port link-mode route
     description LAN
     ip address 192.168.1.1 255.255.255.0
    #
    //定义GRE隧道
    interface Tunnel0
     ip address 10.0.0.1 255.255.255.252
     //指定隧道的源
     source 12.12.12.1
     //指定隧道的目的
     destination 23.23.23.3
    #
     //定义默认路由
     ip route-static 0.0.0.0 0.0.0.0 12.12.12.2
     //定义静态路由，可以使用动态路由代替
     ip route-static 192.168.2.0 255.255.255.0 Tunnel0


    2、公司B端路由器配置


    #
    //定义需要保护的安全数据流
    acl number 3000
     rule 10 permit ip source 23.23.23.3 0 destination 12.12.12.1 0
    #
    //定义IKE对等体
    ike peer to_rta
     //使用预设口令身份验证
     pre-shared-key 123
     //对等体的IP地址
     remote-address 12.12.12.1
    #
    //定义IPSec提议
    ipsec proposal to_rta       （注：使用默认值：隧道模式、MD5认证、DES加密）
    #
    //定义IPSec策略，协商方式为isakmp，即使用IKE协商
    ipsec policy to_rta 1 isakmp
     //定义需要加密传送的ACL
     security acl 3000
     //选择使用的IKE对等体
     ike-peer to_rta
     //选择安全策略
     proposal to_rta
    #
    interface Ethernet0/0
     port link-mode route
     description WAN
     ip address 23.23.23.1 255.255.255.0
     //将安全策略绑定在端口下
     ipsec policy to_rta
    #
    interface Ethernet0/1
     port link-mode route
     description LAN
     ip address 192.168.2.1 255.255.255.0
    #
    //定义GRE隧道
    interface Tunnel0
     ip address 10.0.0.2 255.255.255.252
     //指定隧道的源
     source 12.12.12.1
     //指定隧道的目的
     destination 23.23.23.3
    #
     //定义默认路由
     ip route-static 0.0.0.0 0.0.0.0 23.23.23.2
     //定义静态路由，可以使用动态路由代替
     ip route-static 192.168.1.0 255.255.255.0 Tunnel0


    配置完成后先在两边的任意一台路由器上ping一下对端，假设在公司A上PING对端，使用
    ping -a 192.168.1.1 192.168.2.1
    然后通过display ike sa和display ipsec sa查看ike和ipsec的sa建立情况。



     配置关键点：

    1) 安全数据流要匹配IPSec接口；
    2) 注意GRE隧道的源和目的，要和IPSec接口吻合；
    3) 将子网流量引入GRE隧道。
