先来看看Nginx 的虚拟机配置

upstream test_app {
        server 127.0.0.1:5000;
    }
    server {
        listen  127.0.0.1:80;

        location / {
           proxy_pass http://test_app;
        }
    }

对于nginx的虚拟机配置，正常应该有下面三个东西

• upstream ： 指定代理后端应用服务地址
• server ： 配置指定主机，端口
• location ： 路由指定允许访问的url地址

Istio v1aplha3 路由 API 中的配置资源



v1alpha3引入了以下这些新的配置资源来控制进入网格，网格内部和离开网格的流量路由。

• Gateway
• VirtualService
• DestinationRule

• ServiceEntry

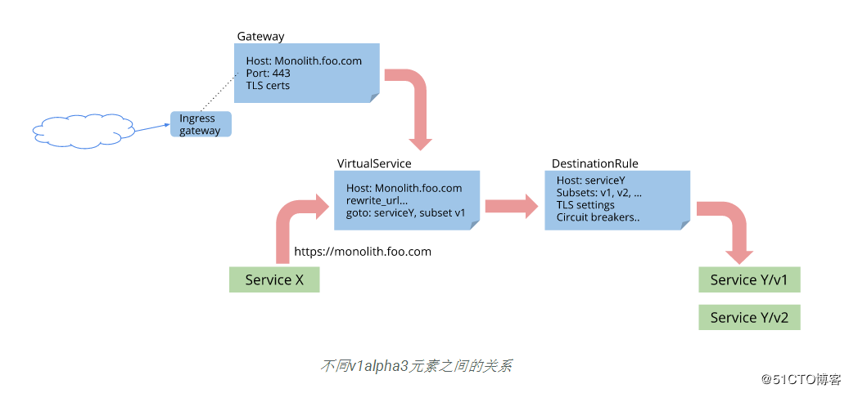

  跨多个配置资源的控制流程。



Gateway

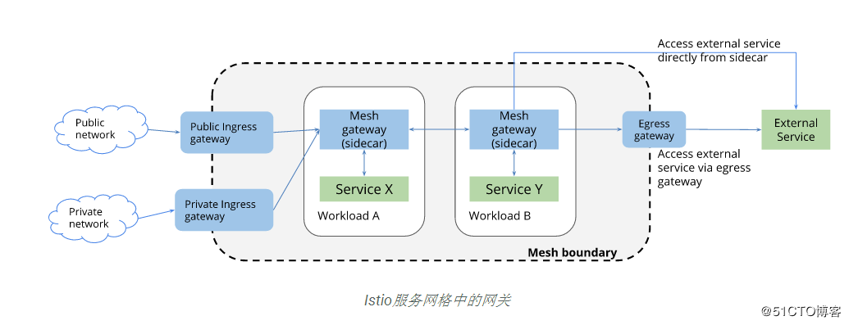

Gateway 用于为 HTTP / TCP 流量配置负载均衡器， Gateway 只用于配置L4-L6功能（例如，对外公开的端口，TLS 配置）

 Gateway 类似Nginx中的server 配置

类似实例如下：

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: bookinfo-gateway
spec:
  servers:
  - port:
      number: 443
      name: https
      protocol: HTTPS
    hosts:
    - bookinfo.com
    tls:
      mode: SIMPLE
      serverCertificate: /tmp/tls.crt
      privateKey: /tmp/tls.key

• spec.servers.port : 指定暴露对外的端口，协议（类似nginx的listen的端口）
• spec.servers.tls : 指定ssl密钥
• spec.servers.hosts: 指定暴露对外的hosts，域名或IP（类似nginx的listen的host）

---

VirtualService

VirtualService类似Nginx上面的location模块，当然是类似，不是一样，这样说真是方便理解。在 v1alph3，可以在单个 VirtualService 资源中提供相同的配置：

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: bookinfo
spec:
  hosts:
    - bookinfo.com
  gateways:
  - bookinfo-gateway # <---- bind to gateway
  http:
  - match:
    - uri:
        prefix: /reviews
    route:
    ...

上面的实例允许规则将外界对网关名称bookinfo-gateway的访问传递到代理服务bookinfo.com中。

DestinationRule

DestinationRule 类似nginx中的upstream字段功能，起到路由分配的作用:

• DestinationRule 的 host 可以包含通配符前缀，以允许单个规则应用于多个服务。
• DestinationRule 定义了目的 host 的子集 subsets （例如：命名版本）。 这些 subset 用于 VirtualService 的路由规则设置中，可以将流量导向服务的某些特定版本

apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: reviews
spec:
  host: reviews
  trafficPolicy:
    loadBalancer:
      simple: RANDOM
  subsets:
  - name: v1
    labels:
      version: v1
  - name: v2
    labels:
      version: v2
    trafficPolicy:
      loadBalancer:
        simple: ROUND_ROBIN
  - name: v3
    labels:
      version: v3

这个配置的策略是，默认随机负载均衡。同时reviews提供三个版本，v2使用自定义的负载均衡策略ROUND_ROBIN。

换成nginx的写法，大概类似：

upstream v1{
        server reviews:v1;
}

upstream v2{
    ROUND_ROBIN;
        server reviews:v2;
}

upstream v3{
        server reviews:v3;
}

上面的说法只是为了方便理解，不是原理就是这样。

ServiceEntry

ServiceEntry 用于将附加条目添加到 Istio 内部维护的服务注册表中。 它最常用于对访问网格外部依赖的流量进行建模。ServiceEntry的用途是用于配置Egre***ule规则。说人话就是，允许集群内部应用访问外部地址的策略，如果不配置，sidecar并不能识别外部url应该重定向到哪里。

apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
  name: foo-ext
spec:
  hosts:
  - foo.com
  ports:
  - number: 80
    name: http
    protocol: HTTP

例如这里允许网格内部访问foo.com地址。

istio通过这些扩展的API可以实现策略访问控制，应用遥测等功能配置，方便快捷，非常实用，这里通过利用常用的nginx的比较，可以简单的理解istio各个api的功能，方便快速学习。

---

一些常用的命令

查看配置的virtualservices

[root@172 ~]# istioctl get   virtualservices
NAME          KIND                                          NAMESPACE
bookinfo      VirtualService.networking.istio.io.v1alpha3   default
details       VirtualService.networking.istio.io.v1alpha3   default
productpage   VirtualService.networking.istio.io.v1alpha3   default
ratings       VirtualService.networking.istio.io.v1alpha3   default
reviews       VirtualService.networking.istio.io.v1alpha3   default

查看配置的destinationrules

[root@172 ~]# istioctl get destinationrules
NAME              KIND                                           NAMESPACE
details           DestinationRule.networking.istio.io.v1alpha3   default
productpage       DestinationRule.networking.istio.io.v1alpha3   default
ratings           DestinationRule.networking.istio.io.v1alpha3   default
reviews           DestinationRule.networking.istio.io.v1alpha3   default
istio-policy      DestinationRule.networking.istio.io.v1alpha3   istio-system
istio-telemetry   DestinationRule.networking.istio.io.v1alpha3   istio-system

查看配置的gateway

[root@172 ~]# istioctl get gateway
NAME               KIND                                   NAMESPACE
bookinfo-gateway   Gateway.networking.istio.io.v1alpha3   default

查看配置的ServiceEntry

[root@172 ~]# istioctl get ServiceEntry
