python 3d图

发布时间：2019-09-09 08:46:32编辑：auto阅读（1748）

    首先在进行 3D Plot 时除了导入 matplotlib ，还要额外添加一个模块，即 Axes 3D 3D 坐标轴显示：

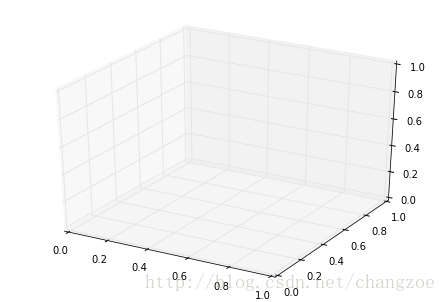

    之后要先定义一个图像窗口，在窗口上添加3D坐标轴，显示成下图：

    import numpy as np

import matplotlib.pyplot as plt

from mpl_toolkits.mplot3d import Axes3D



fig = plt.figure()

ax = Axes3D(fig)

    这里写图片描述

    接下来给进 X 和 Y 值，并将 X 和 Y 编织成栅格。每一个（X, Y）点对应的高度值我们用下面这个函数来计算

    X = np.arange(-4, 4, 0.25)

Y = np.arange(-4, 4, 0.25)

X, Y = np.meshgrid(X, Y)

R = np.sqrt(X ** 2 + Y ** 2)

# height value

Z = np.sin(R)

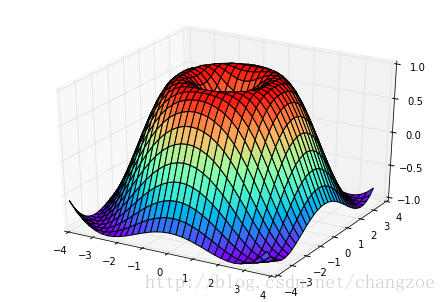

    画出3d图：rstride 和 cstride 分别代表 row 和 column 的跨度。

    ax.plot_surface(X, Y, Z, rstride=1, cstride=1, cmap=plt.get_cmap('rainbow'))

       Argument      Description

    ============= ================================================

    *X*, *Y*, *Z* Data values as 2D arrays

    *rstride*     Array row stride (step size), defaults to 10

    *cstride*     Array column stride (step size), defaults to 10

    *color*       Color of the surface patches

    *cmap*        A colormap for the surface patches.

    *facecolors*  Face colors for the individual patches

    *norm*        An instance of Normalize to map values to colors

    *vmin*        Minimum value to map

    *vmax*        Maximum value to map

    *shade*       Whether to shade the facecolors

    这里写图片描述

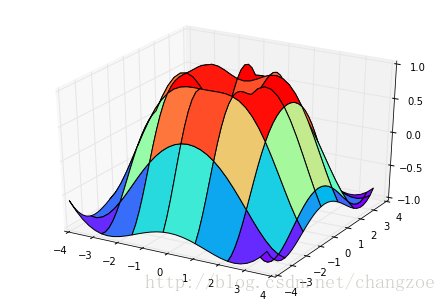

    若改为：

    ax.plot_surface(X, Y, Z, rstride=5, cstride=5, cmap=plt.get_cmap('rainbow'))

    这里写图片描述

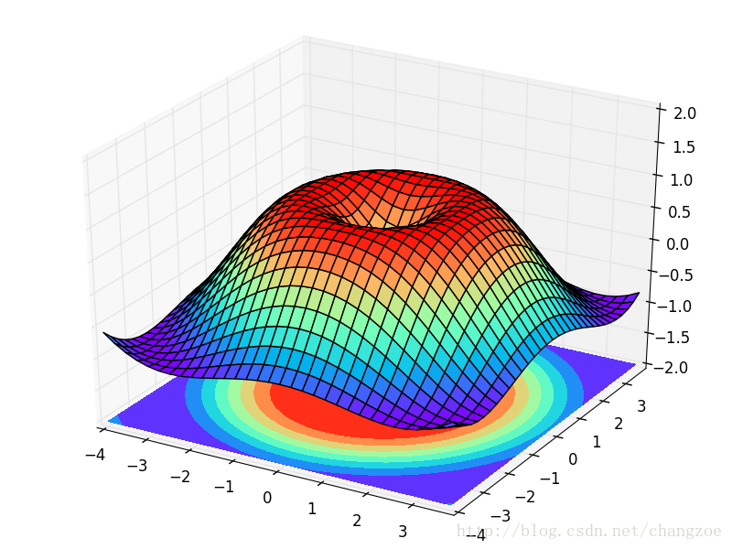

    • 画在xy平面的投影
      添加xy等高线的
    ax.contourf(X, Y, Z, zdir='z', offset=-2, cmap=plt.get_cmap('rainbow')

    这里写图片描述

    Argument Description

        ==========  ================================================

    *X*, *Y*,   Data values as numpy.arrays

    *Z*

    *zdir*      The direction to use: x, y or z (default)

    *offset*    If specified plot a projection of the filled contour

                on this position in plane normal to zdir
