箱体图Boxplot及Python绘制方

发布时间:2019-09-08 09:14:40编辑:auto阅读(3759)

    一、箱体图介绍

    箱体图Boxplot是一种表示数据分布的方法(wiki:boxplot),一个基本的箱体图从上到下分别表示最大值,上四分位,均值,下四分位,最小值。有的箱体图中还会加入异常值等。


    箱体图有以下几个优点:

    1. 可以直观明了地识别数据中的异常值

    2. 利用箱体图可以判断数据的偏态和尾重

    3. 利用箱体图可以比较不同批次的数据形状



    二、Python绘制箱体图

    2.1 环境介绍

    系统环境:mac

    编程环境:pycharm

    所需要的包:numpy,matplotlib,pandas

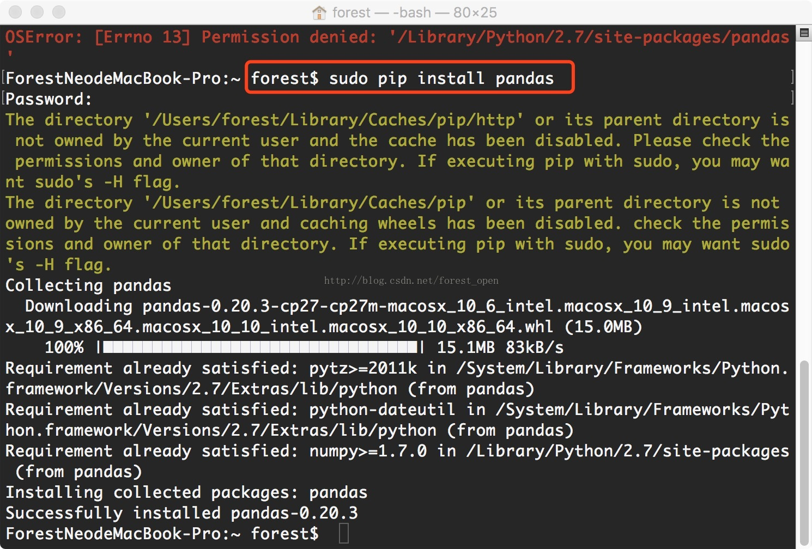

    2.2 安装pandas

    sudo pip install pandas



    2.3 Python绘制箱体图

    # -*- coding:utf-8 -*-

    """
    绘制箱体图
    Created on 2017.09.04 by ForestNeo
    """


    import numpy as np
    import matplotlib.pyplot as plt
    import pandas as pd

    """
    generate data from min to max
    """
    def list_generator(number, min, max):
        dataList = list()
        for i in range(1, number):
            dataList.append(np.random.randint(min, max))
        return dataList

    #generate 4 lists to draw
    list1 = list_generator(100, 20, 80)
    list2 = list_generator(100, 20, 50)
    list3 = list_generator(100, 50, 100)
    list4 = list_generator(100, 5, 60)

    data = pd.DataFrame({
        "dataSet1":list1,
        "dataSet2":list2,
        "dataSet3":list3,
        "dataSet4":list4,
    })

    #draw
    data.boxplot()
    plt.ylabel("ylabel")
    plt.xlabel("different datasets")
    plt.show()

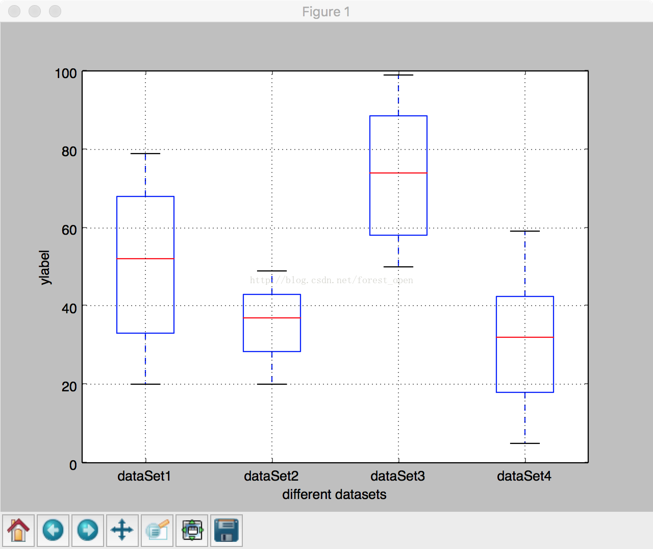

    2.4 结果展示
