【Qt学习笔记】3.布局

发布时间：2019-09-03 08:54:39编辑：auto阅读（1490）

一、手动布局

布局，Layout，就是把各个控件放在合适的位置，占据适当大小的空间。




在Qt中，使用布局器QLayout进行布局，QLayout本质上是一个工具类。

1、它为我们自动计算各个控件的大小和位置

2、当父窗口调整时，它根据既定策略Policy来调整各个子窗口的大小和位置




两个常用的QLayout类：

1、QHBoxLayout：横向布局

2、QVBoxLayout：纵向布局




（1）纵向布局：

V : Vertical,竖直方向上的


在纵向布局中，宽度信息被忽略，只关心它的高度




演示：

创建一个窗口MyWindow，包含一个QLineEdit 和一个 QPlainTextEdit，然后用QVBoxLayout进行托管

代码图下：

MyWindow.h:

#pragma once

#include <QWidget>

//添加头文件
#include <QVBoxLayout>
#include <QLineEdit>
#include <QPlainTextEdit>

class MyWindow : public QWidget
{
	Q_OBJECT

public:
	MyWindow(QWidget *parent);
	~MyWindow();

protected:
	QLineEdit* my_line_edit;
	QPlainTextEdit* my_text_edit;
};

MyWindow.cpp:

#include "MyWindow.h"

MyWindow::MyWindow(QWidget *parent)
	: QWidget(parent)
{
	//创建子控件对象
	my_line_edit = new QLineEdit(this);
	my_text_edit = new QPlainTextEdit(this);

	//创建布局器
	QVBoxLayout* layout = new QVBoxLayout(this);
	layout->addWidget(my_line_edit);
	layout->addWidget(my_text_edit);

	//使用布局器
	this->setLayout(layout);
}

MyWindow::~MyWindow()
{
}

main.cpp:

#include "Test3_1a_11_27.h"
#include "MyWindow.h"
#include <QtWidgets/QApplication>

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);
    //Test3_1a_11_27 w;
    //w.show();
	MyWindow w(NULL);
	w.resize(400, 300);
	w.move(100, 100);
	w.show();
    return a.exec();
}

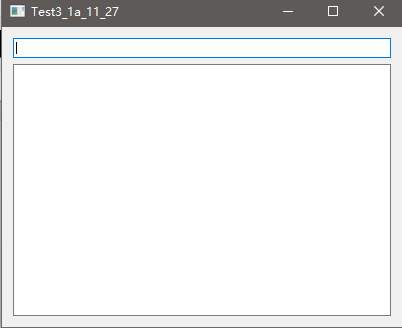

运行程序，这时候会发现2个子窗口呈纵向布局，并且占满了整个主窗口：

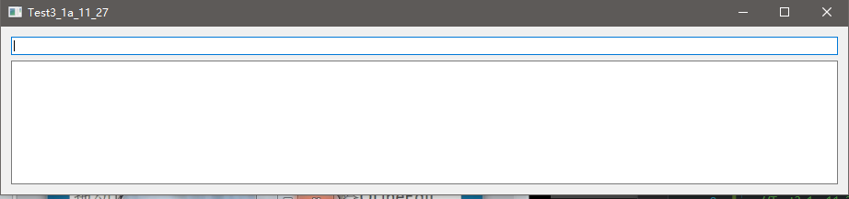

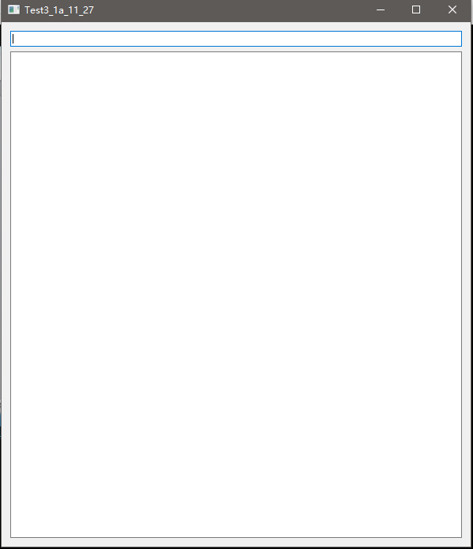

改变主窗口的大小，两个子窗口的大小也会随之改变：








这时发现一个问题：

QLineEdit类型的子窗口只会改变宽度，而高度永远是固定的，

而QPlainTextEdit类型的子窗口宽度、高度都会跟着改变。

原因在于，这两个不通类型窗口的行为方式（Policy）是不同的




下面简单介绍几个属性：

SizePolicy：

前面提到过，表示窗口的行为方式

用于描述一个窗口（Widget）被调整大小（resizing）时，采用的策略。

在QSizePolicy类中定义了七种策略：

Fixed:使用sizeHint,不能更大，不能更小

Minimum:不能小于sizeHint，可以更大，但不需要更大

Maximum:不得大于sizeHint,可以更小

Preferred:优先使用sizeHint，可大可小

Expanding:使用sizeHint，越大越好

MinimumExpanding:不得小于sizeHint，越大越好

Ignored:忽略sizeHint，越大越好




SizePolicy的几个相关的函数：

//获取当前的policy
QSizePolicy QWidget::sizePolicy() const;


//设置新的policy（整体策略）
void setSizePolicy(QSizePolicy);


//设置新的policy（横向策略，纵向策略）
void setSizePolicy(QSizePolicy::Policy horizontal, QSizePolicy::Policy vertical);

（PS:现在可以解释前面那个问题了：QLineEdit 和 QPlainTextEdit的纵向Policy分别为Fixed和Expanding）







SizeHint：

表示窗口的推荐大小

注意这个大小仅仅是推荐大小而不是最终大小

最终的实际大小是由布局器（QLayout）通过行为方式(SizePolicy)决定的




SizeHint的相关函数：

//向布局器声明自己需要的空间大小（推荐的尺寸）
virtual QSize sizeHint() const;
















（2）横向布局：

H:Horizontal，水平方向上的

在横向布局中，高度信息被忽略，只关心它的宽度，其他要注意的同上







做一个有关手动布局的小练习：

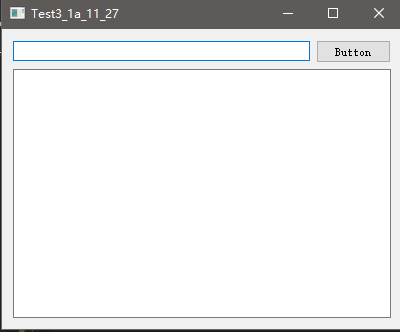

使用学过的QPushButton、QLineEidt、QPlainTextEdit，结合布局器QHBoxLayout、QVBoxLayout，做一个简单的如下图所示的界面






代码如下：

/*
	练习：手动布局
	*/

	my_line_edit = new QLineEdit(this);
	my_text_edit = new QPlainTextEdit(this);
	my_button = new QPushButton(this);
	my_button->setText("Button");

	QHBoxLayout* layout_h = new QHBoxLayout();
	layout_h->addWidget(my_line_edit);
	layout_h->addWidget(my_button);

	QVBoxLayout* layout_v = new QVBoxLayout();
	layout_v->addLayout(layout_h);		//addLayout: 将整个布局器作为窗体托管给另一个布局器
	layout_v->addWidget(my_text_edit);

	this->setLayout(layout_v); //使用布局器，注意别忘了










二、可视化布局（Visual Layout）

截止到目前我们使用的布局方式都是传统的纯代码风格的手动布局

但是，当要设计的窗口比较复杂时，使用手动布局会变得非常麻烦，甚至难以实现。

因此 Qt框架下通常采用可视化布局的方式，使用设计器（Qt Designer）进行布局

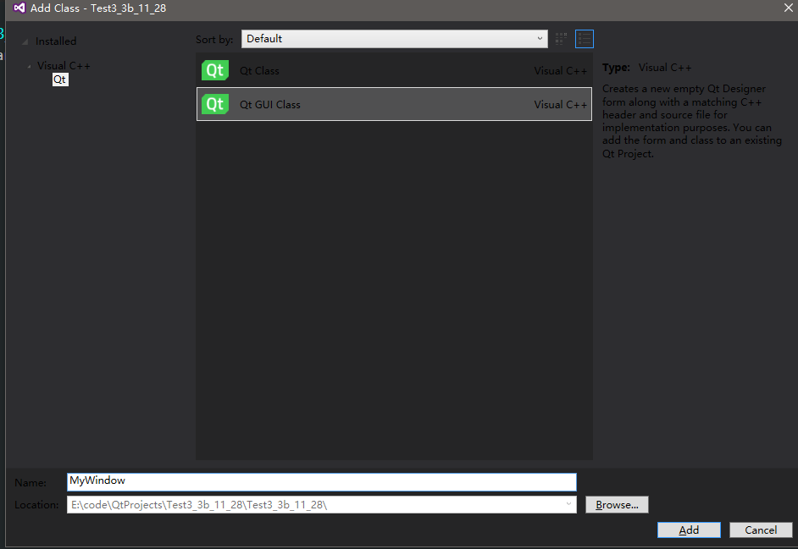

这里定义窗体类，采用QtGuiClass：



创建完成后，在工程中向之前那样，增加了刚添加的 .h 和 .cpp 文件，此外，还增加了一个.ui文件，双击它，就可以打开Qt Designer工具，进行可视化设计了。




Qt Designer工具的Widget Box中有所有可用的控件，拖动即可添加，选中若干控件，屏幕正上方有之前介绍的布局器（Layout），可以进行水平、竖直方向上的组合以及拆散，如下图：







/***************************************************************

注意：使用设计器布局，最后要对整个Widget设置一下Layout

注意：使用设计器布局，最后要对整个Widget设置一下Layout

注意：使用设计器布局，最后要对整个Widget设置一下Layout

 （方法：点空白位置，或在对象查看器中选中主窗口，设置Layout）


***************************************************************/

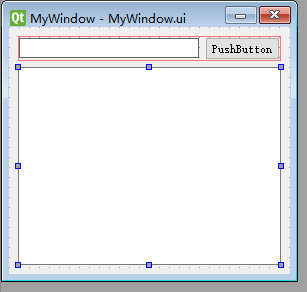

使用上面的提到的方法，可以快速设计一个之前做过的界面：









可视化布局代码生成的过程：

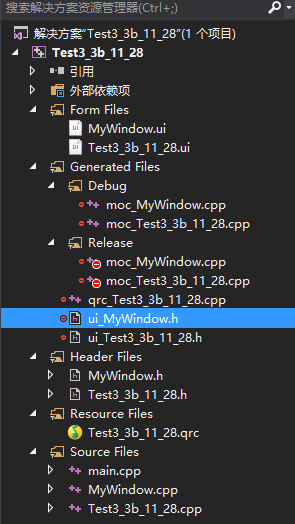

这时候，编译，会发现多了一个ui_xxxxxxx.h的头文件：



该文件就是我们之前用设计器所做布局的代码实现，接下来就解释一下具体的过程。

还是刚刚的界面，用文本的格式打开MyWindow.ui


<?xml version="1.0" encoding="UTF-8"?>
<ui version="4.0">
 <class>MyWindow</class>
 <widget class="QWidget" name="MyWindow">
  <property name="geometry">
   <rect>
    <x>0</x>
    <y>0</y>
    <width>281</width>
    <height>247</height>
   </rect>
  </property>
  <property name="windowTitle">
   <string>MyWindow</string>
  </property>
  <layout class="QVBoxLayout" name="verticalLayout">
   <item>
    <layout class="QHBoxLayout" name="horizontalLayout">
     <item>
      <widget class="QLineEdit" name="lineEdit"/>
     </item>
     <item>
      <widget class="QPushButton" name="pushButton">
       <property name="text">
        <string>PushButton</string>
       </property>
      </widget>
     </item>
    </layout>
   </item>
   <item>
    <widget class="QPlainTextEdit" name="plainTextEdit"/>
   </item>
  </layout>
 </widget>
 <layoutdefault spacing="6" margin="11"/>
 <resources/>
 <connections/>
</ui>

这其实是一个xml文件，描述了我们所设计的窗体中的一切要素。




编译步骤：

1、界面布局，保存为*.ui

2、*.ui -> ui_*.h  (用编译程序uic进行转换)

3、启动C++的常规编译步骤







三、更多的布局参数

前面已经介绍过2个重要的布局参数：

size hint:     推荐大小

size policy：   策略




接下来再介绍一些同样重要的参数：

stretch factor:  拉伸因子

maximun size:   大小上限（0 ~ FFFFFF）

minimum size:   大小下限（0 ~ FFFFFF）




stretch factor（拉伸因子）

在同一方向上，如果两个控件都有拉伸的需求（比如说它们的Policy都设置成Expanding），那么就需要考虑它们的拉伸因子。

举个例子，当两个Policy为Expanding的控件的stretch为1时，那么当放大窗口，这两个控件所分配的多余的空间之比为 1：1










尾巴：

这次基本上没什么要说的了 =  =
