一个H3CNE测试的配置

发布时间：2019-09-02 07:47:18编辑：auto阅读（1413）

                                        H3CNE的配置

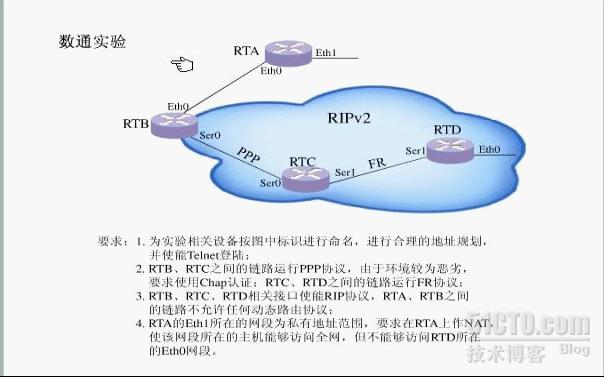

拓扑图：







R1

[R1]dis cu

#

 version 5.20, Alpha 1011

#

 sysname R1

#

 password-control login-attempt 3 exceed lock-time 120

#

 undo voice vlan mac-address 00e0-bb00-0000

#

 ipsec cpu-backup enable

#

 undo cryptoengine enable

#

 nat address-group 0 10.1.1.3 10.1.1.3

#

 domain default enable system

#

vlan 1

#

domain system

 access-limit disable

 state active

 idle-cut disable

 self-service-url disable

#

acl number 3001

 rule 0 deny ip source 192.168.100.0 0.0.0.255 destination 40.1.1.0 0.0.0.255

 rule 5 permit ip

#

interface Ethernet0/1/0

 port link-mode route

#

interface Serial0/2/0

 link-protocol ppp

 nat outbound 3001 address-group 0

 ip address 10.1.1.1 255.255.255.0

#

interface NULL0

#

interface LoopBack0

 ip address 192.168.100.1 255.255.255.255

#

 ip route-static 0.0.0.0 0.0.0.0 10.1.1.2

#

 load xml-configuration

#

user-interface con 0

user-interface vty 0 4

#

Return

[R1]dis nat session

There are currently 4 NAT sessions:



Protocol      GlobalAddr  Port      InsideAddr  Port        DestAddr  Port

       1        10.1.1.3 12291   192.168.100.1 11264        30.1.1.2 11264

 ×××:  0,        status:    11,        TTL: 00:01:00,       Left: 00:00:52



[R1]dis ip routing-table



Routing Tables: Public

        Destinations : 7        Routes : 7

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

0.0.0.0/0           Static 60   0            10.1.1.2        S0/2/0

10.1.1.0/24         Direct 0    0            10.1.1.1        S0/2/0

10.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

10.1.1.2/32         Direct 0    0            10.1.1.2        S0/2/0

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

192.168.100.1/32    Direct 0    0            127.0.0.1       InLoop0

[R2]dis cu

#

 version 5.20, Alpha 1011

#

 sysname R2

#

 password-control login-attempt 3 exceed lock-time 120

#

 undo voice vlan mac-address 00e0-bb00-0000

#

 ipsec cpu-backup enable

#

 undo cryptoengine enable

#

 domain default enable system

#

vlan 1

#

domain system

 access-limit disable

 state active

 idle-cut disable

 self-service-url disable

#

local-user R3

 password cipher 7-CZB#/YX]KQ=^Q`MAF4<1!!

 service-type ppp

#

interface Ethernet0/1/0

 port link-mode route

#

interface Serial0/2/0

 link-protocol ppp

 ip address 10.1.1.2 255.255.255.0

#

interface Serial0/2/1

 link-protocol ppp

 ip address 20.1.1.1 255.255.255.0

 ppp authentication-mode chap

 ppp chap user R2

 ppp password cipher 7-CZB#/YX]KQ=^Q`MAF4<1!!

#

interface NULL0

#

rip 1

 undo summary

 version 2

 network 20.0.0.0

 import-route direct

#

 load xml-configuration

#

user-interface con 0

user-interface vty 0 4

#

Return

[R2]dis ip routing-table

Routing Tables: Public

        Destinations : 10       Routes : 10

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

10.1.1.0/24         Direct 0    0            10.1.1.2        S0/2/0

10.1.1.1/32         Direct 0    0            10.1.1.1        S0/2/0

10.1.1.2/32         Direct 0    0            127.0.0.1       InLoop0

20.1.1.0/24         Direct 0    0            20.1.1.1        S0/2/1

20.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

20.1.1.2/32         Direct 0    0            20.1.1.2        S0/2/1

30.1.1.0/24         RIP    100  1            20.1.1.2        S0/2/1

40.1.1.1/32         RIP    100  2            20.1.1.2        S0/2/1

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

[R3]dis cu

#

 version 5.20, Alpha 1011

#

 sysname R3

#

 password-control login-attempt 3 exceed lock-time 120

#

 undo voice vlan mac-address 00e0-bb00-0000

#

 ipsec cpu-backup enable

#

 undo cryptoengine enable

#

 domain default enable system

#

vlan 1

#

domain system

 access-limit disable

 state active

 idle-cut disable

 self-service-url disable

#

local-user R2

 password cipher 7-CZB#/YX]KQ=^Q`MAF4<1!!

 service-type ppp

#

interface Ethernet0/1/0

 port link-mode route

#

interface Serial0/2/0

 link-protocol ppp

 ip address 20.1.1.2 255.255.255.0

 ppp chap user R3

 ppp password cipher 7-CZB#/YX]KQ=^Q`MAF4<1!!

#

interface Serial0/2/1

 ip address 30.1.1.1 255.255.255.0

 link-protocol fr

 fr interface-type dce

fr dlci 20

#

interface NULL0

#

rip 1

 undo summary

 version 2

 network 20.0.0.0

 network 30.0.0.0

#

 load xml-configuration

#

user-interface con 0

user-interface vty 0 4

#

Return

[R3]  dis ip routing-table

Routing Tables: Public

        Destinations : 11       Routes : 11

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

10.1.1.0/24         RIP    100  1            20.1.1.1        S0/2/0

10.1.1.1/32         RIP    100  1            20.1.1.1        S0/2/0

20.1.1.0/24         Direct 0    0            20.1.1.2        S0/2/0

20.1.1.1/32         Direct 0    0            20.1.1.1        S0/2/0

20.1.1.2/32         Direct 0    0            127.0.0.1       InLoop0

30.1.1.0/24         Direct 0    0            30.1.1.1        S0/2/1

30.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

30.1.1.2/32         Direct 0    0            30.1.1.2        S0/2/1

40.1.1.1/32         RIP    100  1            30.1.1.2        S0/2/1

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

[R4]dis cu

#

 version 5.20, Alpha 1011

#

 sysname R4

#

 password-control login-attempt 3 exceed lock-time 120

#

 undo voice vlan mac-address 00e0-bb00-0000

#

 ipsec cpu-backup enable

#

 undo cryptoengine enable

#

 domain default enable system

#

vlan 1

#

domain system

 access-limit disable

 state active

 idle-cut disable

 self-service-url disable

#

interface Ethernet0/1/0

 port link-mode route

#

interface Serial0/2/0

link-protocol fr

 ip address 30.1.1.2 255.255.255.0

#

interface NULL0

#

interface LoopBack0

 ip address 40.1.1.1 255.255.255.255

#

rip 1

 undo summary

 version 2

 network 30.0.0.0

 network 40.0.0.0

#

 load xml-configuration

#

user-interface con 0

user-interface vty 0 4

#

Return

[R4]  dis ip routing-table

Routing Tables: Public

        Destinations : 9        Routes : 9

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

10.1.1.0/24         RIP    100  2            30.1.1.1        S0/2/0

10.1.1.1/32         RIP    100  2            30.1.1.1        S0/2/0

20.1.1.0/24         RIP    100  1            30.1.1.1        S0/2/0

30.1.1.0/24         Direct 0    0            30.1.1.2        S0/2/0

30.1.1.1/32         Direct 0    0            30.1.1.1        S0/2/0

30.1.1.2/32         Direct 0    0            127.0.0.1       InLoop0

40.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0
