GNS3安装与使用详解

发布时间：2019-08-31 09:40:20编辑：auto阅读（2152）

一、GNS3的安装以及配置

      安装的路径很重要，如果不是按照默认路径安装的话，安装完要到编辑下的首选项里修改几个东西的路径。这对于我们新手比较麻烦，所以

建议新手按照默认路径安装咯。然后如果360安全卫士有提示，全部选择“允许”。在这里提下，有些杀毒软件会影响GNS3的使用。在已经添加I

OS后，如果发现路由老是长时间“拖不进去”就要注意是不是防火墙的影响了。我的ESET Smart Security 4的防火墙就影响GNS3的进程。需要

关闭防火墙，再重启下GNS3软件。

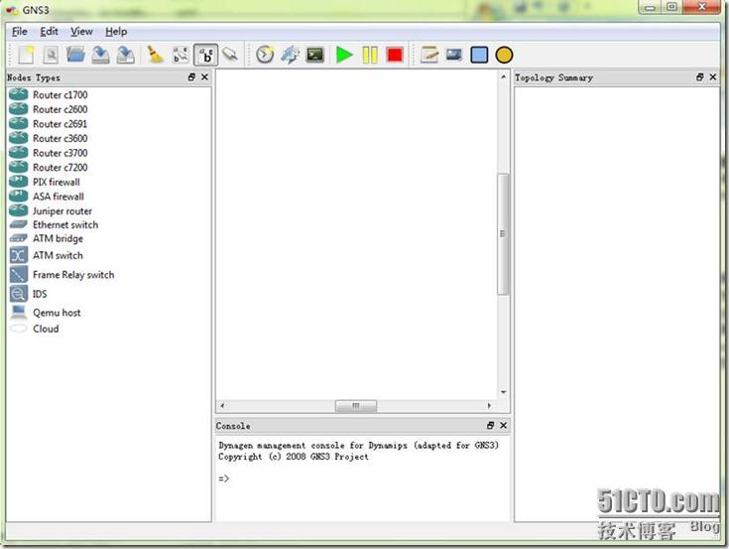

下面先看下GNS3可爱的主界面。

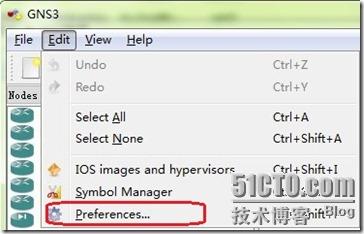

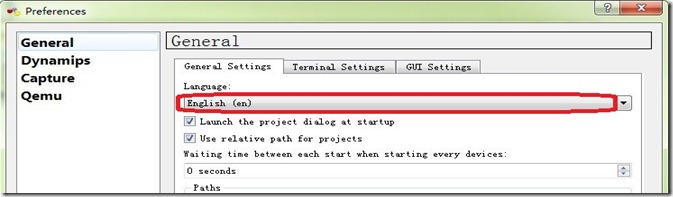

接下来当然是换成中文的啦，按照下面步骤









来到此界面

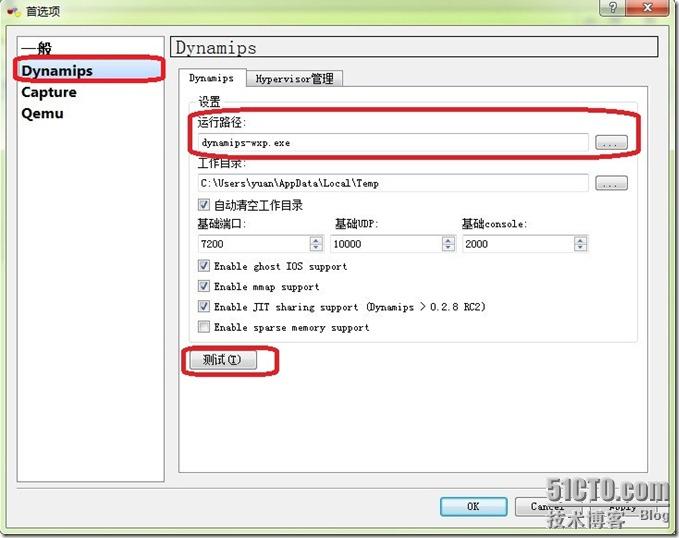

选择最美丽的语言简体中文吧，接下来测试两个地方(一般来说默认安装测试都能通过的)。如下









测试通过后会看到绿色字的提示，通不过会有红色字提示。如果通不过请修改上图中提示的文件运行路径，需要到安装路径下找到相应文件

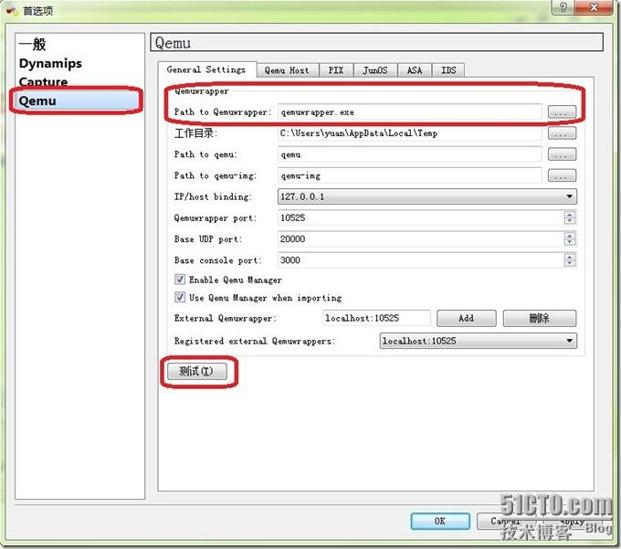

的。第二个测试如下。

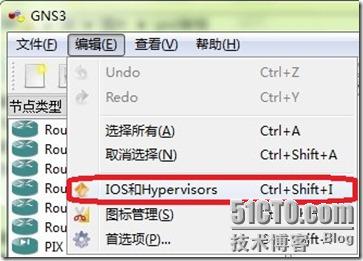

测试后，当然是添加IOS文件啦。没有IOS那些路由器怎么工作？看下图









接着来到下图处

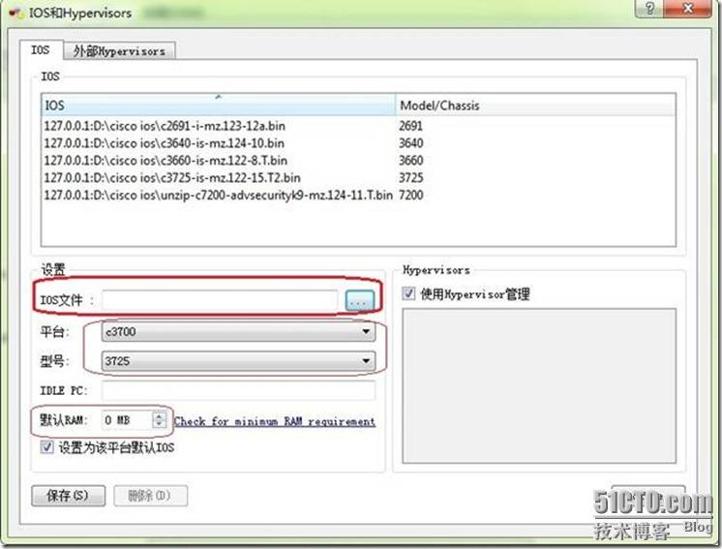

在“IOS文件”处点击后面的“…”按钮添加需要的IOS文件。选择相应的“平台”、“型号”，RAM一般设置为“128MB”。在RAM下面有个默认IOS的钩，

注意：c3600平台的最好把c3640设置为默认的，因为路由器模拟交换机需要用c3640的。


下面介绍几个常用按钮






蓝色标记的是关键的，前面那个是各种“线”按钮，后面的是telnet按钮。另外的几个键大家自己试试就知道。


下面把一个路由器“拖进去”看看。

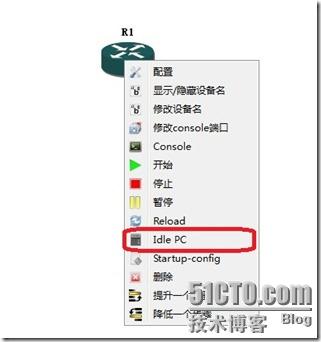

“开始”路由后需要点击下图“Idle PC”按钮计算Idle值。

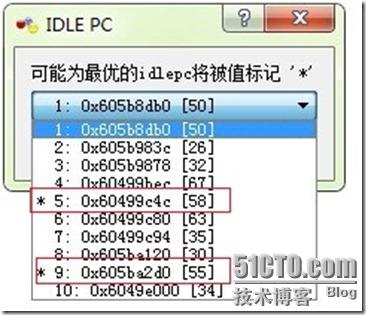

Idle值当然是选“可能最优”的啦。这样CPU会降很多。不然CPU跑到100%是经常的事。

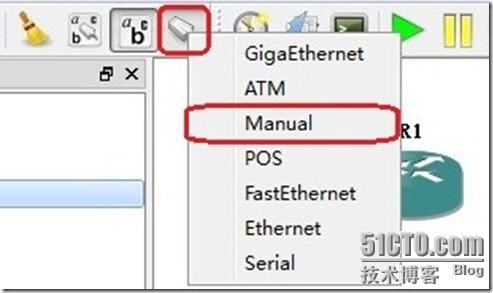

下面来看看一个关键的线









那个“Manual”线可厉害了。需要它连接设备才能启用交换模块的功能。就是说，想路由器来模拟交换机的话一定要使用“M”线来连接设备才行。

要不然没有启用交换功能。




到此，安装配置相关的重要的东西已经讲完了。



二、路由器添加交换模块模拟交换机



      这是个关键的部分。刚开始接触GNS3模拟器的时候还不知道这类模拟器的交换机这么鸡肋。有些实验做得很郁闷。后来问了不少人再加上

自己的研究终于成功地在GNS3上完成NA里几个重要的与交换有关的实验。那个交换综合实验也能很好的进行。在这里先提几点关键点，一是

交换模块的添加，二是“M”线，三是vlan的创建方式，四是vtp的建立方式，五是show vlan信息的命令。因为这几点有点特殊。

一、“M“线已经在上面讲过了。

二、Vlan的创建需要在数据库模式下创建。

Vlan database（在特权模式下进入vlan数据库模式）

Vlan vlan-id

三、VTP的创建也是需要再vlan的数据库模式下。

Vlan database

Vtp domain name

VTP server/client/transparent

可以打“？”查看其他命令。

注：经过查资料了解到，基于IOS的交换机（路由器模拟交换机就是）的VLAN、VTP的创建需要在vlan database下创建的。

四、Show vlan信息的命令为show vlan-switch。

五、重点的放后面讲。当然是交换模块啦。（用c3640路由来模拟交换机）




拖一台c3640路由进去。双击路由或者右键选择“配置”来到下图处

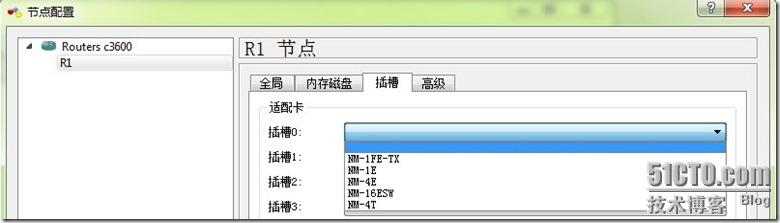

点“插槽”选项卡可看到如图几个模块。其中“NM-16ESW”就是美丽的交换模块啦。需要用“M”线连接设备才启用交换功能的。有些非模拟交换机

的路由直接接M线是接不了的，添加NM-1FE-TX等模块后便可以接M线上去。我用来模拟PC的路由器就是添加那个模块的。

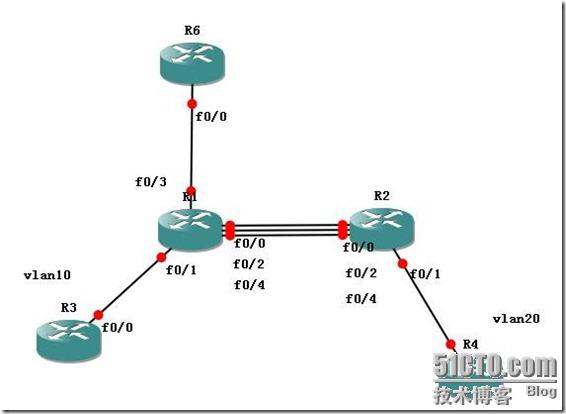

例如，下图是我做交换综合实验的拓扑。其中R1、R2添加了“NM-16ESW”模块，R3、R4、R6都添加了“NM-1FE-TX”模块（为了配合交换模块

的使用）。






交换综合实验都能做了，那当然很多实验都能在GNS3上完成了啦。

在实验中，我是把两台交换机的f0/2、f0/4接口绑定建立以太通道的。下面顺便把建立以太通道的命令粘贴出来吧。

以太通道配置的命令——以太通道的配置

两台交换机都要配置的。

第一步：定义管理组（以太通道）

int port-channel 1

switchport mode trunk

switchport trunk encap dot1q

switchport trunk allowed vlan all

第二步：端口分配给以太通道

Int f0/2

switchport mode trunk

switchport trunk encap dotq1

switchport trunk allowed vlan all

no ip address

channel-group 1 mode on

int f0/4

switchport mode trunk

switchport trunk encap dotq1

no ip address

channel-group 1 mode on

到此，路由器模拟交换机的问题已经解决了。这样NA绝大半的实验都能完成啦。




三、用SecureCRT连接GNS3使用的方法



      大家对SecureCRT那是相当的熟悉啦。也是很习惯它的使用啦。再加上GNS3本身的telnet模块运行起来很占用CPU。那能使用SecureCRT

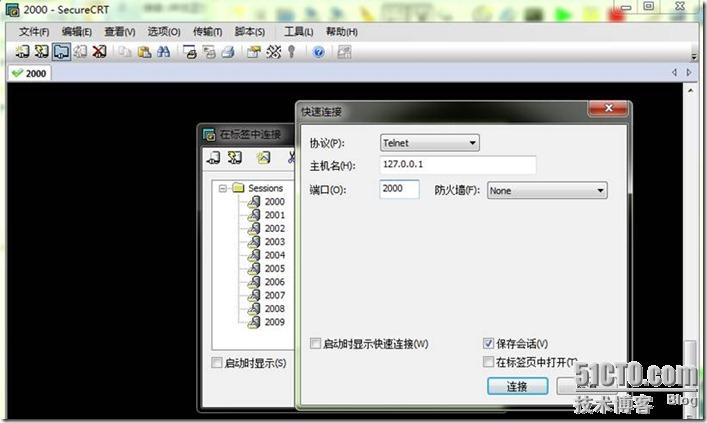

来代替它那是相当的完美啦。虽然大家对SecureCRT都很熟悉，这里还是把它的界面给贴出来，反正不用钱的哈。









大家都知道用SecureCRT来telnet的时候，需要填的重要的东西是“主机名”和“端口”两项，那知道什么主机名和什么端口后我们的目的就达到

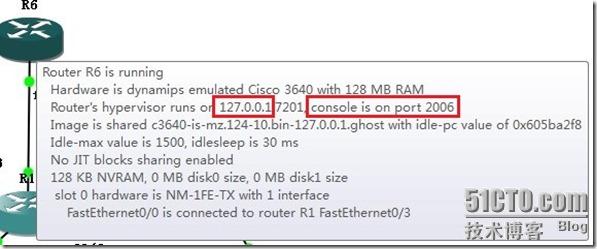

了。对于telnet GNS3的路由的“主机名”全部填“127.0.0.1”，端口一般是从2000开始的，下面教大家具体怎么看。把鼠标移到相应的路由上面可以

看到如下图的弹出框提示信息。






重点是“port 2006”那么telnet这台路由的端口就要填“2006”了。

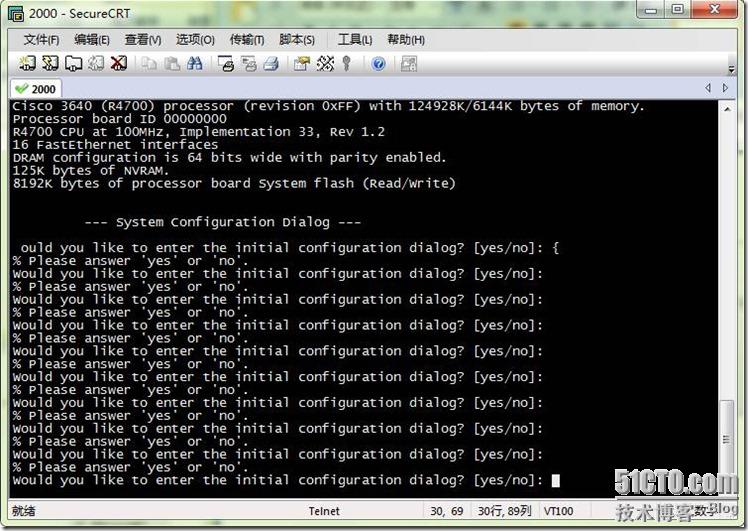

telnet成功后如下，是不是很熟悉，很好看······






整个教程到此结束啦啦。
