    QOS-3


    1、拥塞管理（congestion management tool）
    拥塞管理工具有：
    frist in ，frist out （FIFo）   queuing
    Priority queuing（PQ）
    Custom queuing（CQ）
    Flow-based weighted fair queuing（WFQ）
    Class-based weighted fair queuing（CBWFQ）
    每个queuing算法都是解决特定的网络流量问题的。

    2、FIFO
    先进先出，没有优先级可言，who第一个进，who第一个出去。，以太网和快速以太网接口默认queue是FIFO

    3、PQ
    PQ被称为优先级队列，是因为PQ在发生拥塞时，只传优先级最高的数据，只有当优先级最高的数据全部传完之后，才会传次优先级的数据。优先级分4级：high，medium，normal，low-based
    如图

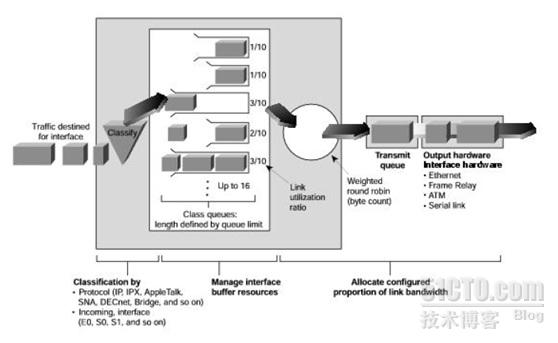

    4、CQ
    CQ可以有17个queue，0 queue是系统消息使用，可以使用的是1到16 queue
    CQ先传第1个队列中的数据，当传到额定的数据包个数后，就接下去传第2个队列中的数据，同样是传到额定的数据包个数后，再传下一个队列，以此类推荐，直到传到第16个队列后，再回过去传第一个队列。


    CQ需要人为的控制流量的队列，不能自动匹配队列

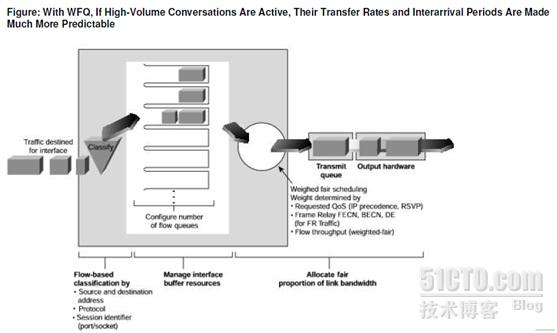

    5、WFQ
    WFQ是一个基于Weight的公平队列，WFQ根据数据包的IP优先级来分配相应的带宽，优先级高的数据包，分到的带宽就多，优先级低的数据包，分到的带宽就少，并且所有的数据包在任何时刻都可以分到带宽。

    所有带宽小于或等于E1 (2.048 Mbps)的接口，默认都启用了WFQ


    WFQ可以提供LLC（logical link control）和TCP的拥塞管理

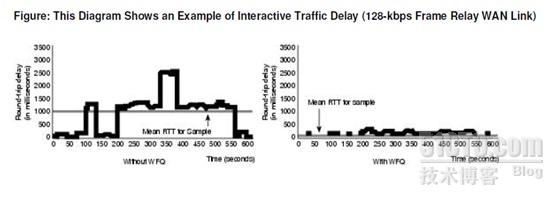

    如下图是，serial口在用和不用WFQ时 ，delay图对比


    WFQ可以识别到RSVP，RSVP使用WFQ去分配buffer，安排packet传输

    6、CBWFQ
    CBWFQ的机制和WFQ相似，CBWFQ可以确保最小bandwidth使用，而不像WFQ那样，多少flow平均分配多少带宽。
    另外，LLQ（low latency queue）是特定的，属于优先的队列，而这种特性可以结合CBWFQ一起使用，叫做PQCWFQ。LLQ是一个严格的优先队列，这类的流量优先于其他的流量。需要预留大量的bandwidth。除了CBWFQ之外，也可以使用IP RTP priory或者IP RTP reserve来提供RTP traffic服务。
