    最近接的一个项目涉及到用PC机的usb口收发rs232信号。为此，我写了一个简单的python程序，向usb口发送信号，然后通过一个usb转232线缆将信号转为rs232的。最后用万用表检查rs232端有无输出。

    硬件：一个usb转rs232的线缆、一块面包板、若干杜邦线、万用表


    软件：从http://rj.baidu.com/soft/detail/25282.html?ald下载python2.7；下载pyserial-2.6(忘记从 哪里下载pyserial了，可以在我的上传资源里找)


    步骤：

    1）从http://rj.baidu.com/soft/detail/25282.html?ald下载exe文件，双击之，自动开始安装python2.7；

    2）安装完后，从我的资源里下载pyserial，并解压。我把它放在F:\programming\python\pyserial-2.6\

    3）启动python IDLE,

    4）安装pyserial，步骤如下：

    >>import sys, os

    >>os.chdir("F:\programming\python\pyserial-2.6")

    >>print os.getcwd()

    >>import setup.py

    >>execfile('setup.py')

    假如执行命令后，IDLE没有弹出任何红色告警，就说明pyserial正确安装了


    注意：以后每次载入serial模块，都要先把当前路径设为os.chdir("F:\programming\python\pyserial-2.6")。



    5）将USB线的usb端插入PC

    6）假如是第一次使用usb线，PC机会自动安装它的驱动。这个过程可能比较长，达到十几分钟

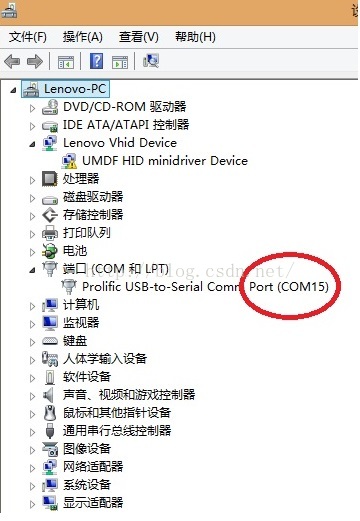

    7）安装完成后，PC的设备管理器会显示出usb线对应的端口号。在我的计算机上是COM15


    8）回到python IDLE，载入pyserial

    >>import serial

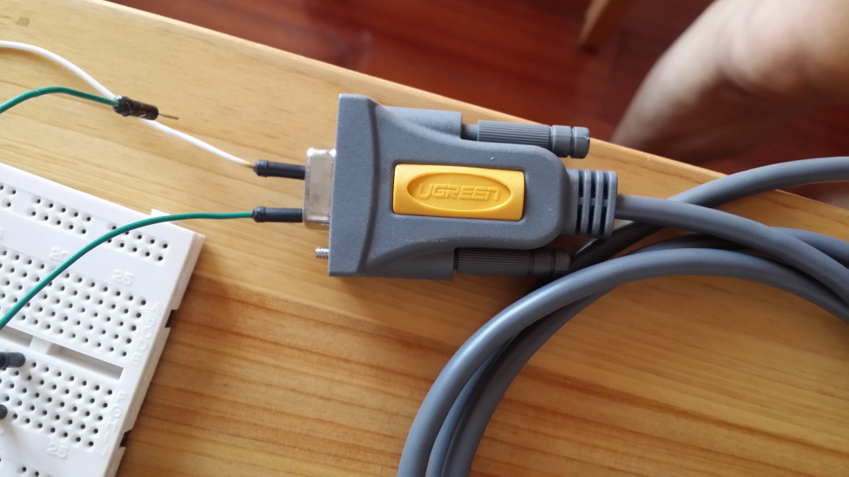

    9）此时可以将rs232这端的信号引出来。我的线缆的232端是母口

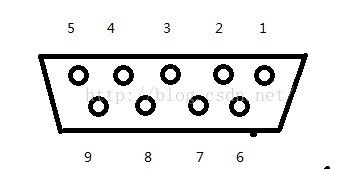

    9针母口的排列如下：


    有的网站http://blog.sina.com.cn/s/blog_72dba9a2010197yh.html说，端口的左右排列是反的。这是因为该网站展示的是公头。两者并不矛盾。

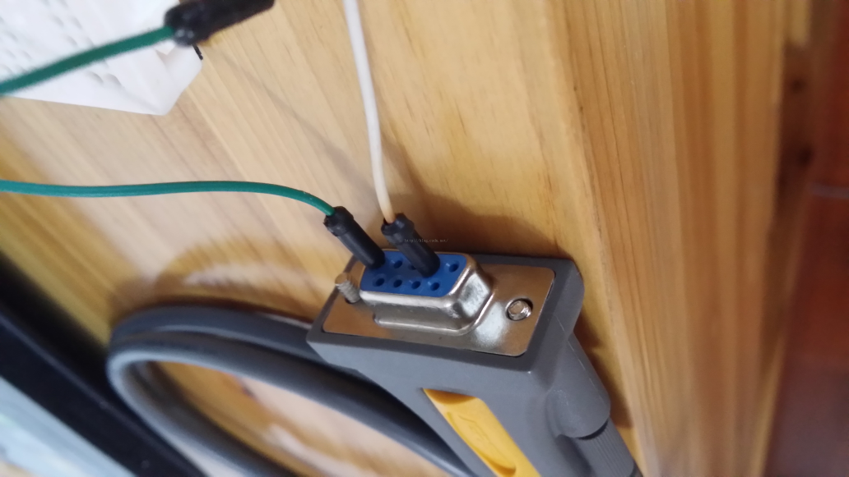

    在我的线缆里，5口代表信号地。2口代表信号发射端。

    10）打开端口：

    >>ser = serial.Serial("COM15", 9600)

    11）令端口持续发射acsii字符'a'

    >>while True:

         s = 'a'

         ser.write(s)

    12）用万用表测量2口和5口之间电压，显示电压约为-8伏，说明python可以控制usb口的发射。按理说，应该用示波器观察发射的信号。但是我没有示波器，只能将就。在日后的博客中，我会给出更有说服力的观察办法。

    13）ctrl+c，终止发射。然后在IDLE输入

    >>ser.close()

    14）再次测量2-5之间电压，此时电压为零。
