GNS3简单图解

发布时间：2019-07-25 09:16:14编辑：auto阅读（1388）

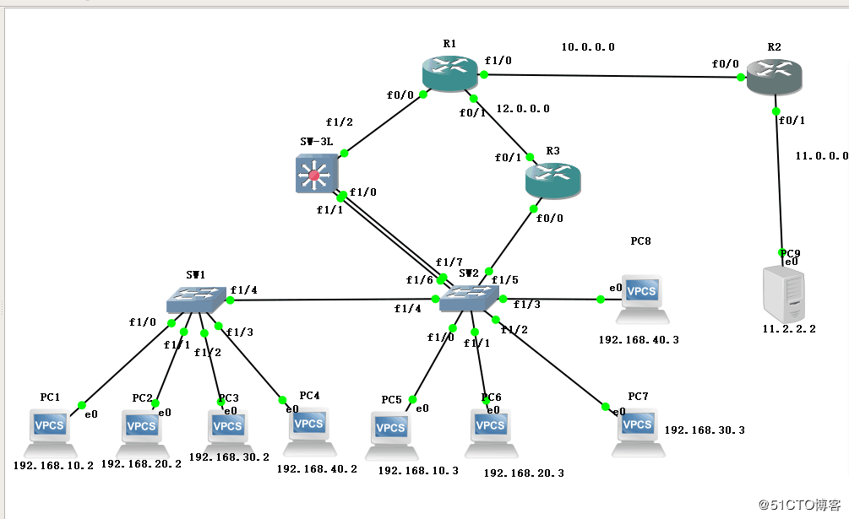

题目：


实验要求：1.交换机下面有四个vlan：vlan10、20通过SW-3L三层交换机出，vlan30、40通过R3出
2.图中有链路捆绑
3.所有PC机器全网互通
4.通过R2远程登陆SW1

SW-3L设置
SW-3L#conf t
SW-3L(config)#vlan 10,20 //创建vlan10、20
SW-3L(config-vlan)#e
SW-3L(config)#int range f1/0 -1 //进入一个端口范围0-1的圈子
SW-3L(config-if-range)#channel-group 1 mode on //建立一个组合名字为1并开启它
SW-3L(config-if-range)#e
SW-3L(config)#int port-channel 1 //进入组和1
SW-3L(config-if)#switchport mode trunk //组合1端口为中继链路
SW-3L(config-if)#e
SW-3L(config)#
SW-3L(config)#int vlan 10
SW-3L(config-if)#ip add 192.168.10.1 255.255.255.0 //进入vlan10，给vlan10内的机器加一个内置网关
SW-3L(config-if)#no shut
SW-3L(config-if)#e
SW-3L(config)#int vlan 20
SW-3L(config-if)#ip add 192.168.20.1 255.255.255.0 //进入vlan20，给vlan20内的机器加一个内置网关
SW-3L(config-if)#no shut
SW-3L(config-if)#e
SW-3L(config)#int f1/2
SW-3L(config-if)#ip add 13.2.2.2 255.0.0.0 //给端口添加IP
SW-3L(config-if)#no shut
SW-3L(config-if)#e
SW-3L(config)#ip route 0.0.0.0 0.0.0.0 13.2.2.1 //设置静态路由
SW-3L(config)#end
SW1配置
SW1#conf t
SW1(config)#no ip routing //关闭GNS3软件内SW1设备的switch的路由功能
SW1(config)#int f1/0
SW1(config-if)#e
SW1(config)#vlan 10,20,30,40 //创建vlan10、20、30、40
SW1(config-vlan)#e
SW1(config)#int f1/0
SW1(config-if)#switchport access vlan 10 //进入端口f1/0，并把端口放入vlan10中
SW1(config-if)#e
SW1(config)#int f1/1
SW1(config-if)#switchport access vlan 20 //进入端口f1/1，并把端口放入vlan20中
SW1(config-if)#int f1/2
SW1(config-if)#switchport access vlan 30 //进入端口f1/2，并把端口放入vlan30中
SW1(config-if)#int f1/3
SW1(config-if)#switchport access vlan 40 //进入端口f1/3，并把端口放入vlan40中
SW1(config-if)#int f1/4
SW1(config-if)#switchport mode trunk //进入端口f1/4，并把端口设置成中继链路
SW1(config-if)#e
SW1(config)#int vlan 10
SW1(config-if)#ip add 192.168.10.5 255.255.255.0 //进入vlan10并给其加一个IP地址，方便其他端口访问控制它
SW1(config-if)#no shut
SW1(config-if)#e
SW1(config)#ip default-gateway 192.168.10.1 //设置的默认网关
SW1(config)#line vty 0 4 //vty技术，远程访问
SW1(config-line)#password 123 //设置远程访问密码
SW1(config-line)#login //开启此功能结束
SW2配置
SW2#conf t
SW2(config)#no ip routing //关闭GNS3软件内SW1设备的switch的路由功能
SW2(config)#vlan 10,20,30,40 //创建vlan10、20、30、40
SW2(config-vlan)#e
SW2(config)#int f1/4
SW2(config-if)#switchport mode trunk //进入端口f1/4，并把端口设置成中继链路
SW2(config-if)#int f1/0
SW2(config-if)#switchport access vlan 10 //进入端口f1/0，并把端口放入vlan10中
SW2(config-if)#int f1/1
SW2(config-if)#switchport access vlan 20 //进入端口f1/1，并把端口放入vlan20中
SW2(config-if)#int f1/2
SW2(config-if)#switchport access vlan 30 //进入端口f1/2，并把端口放入vlan30中
SW2(config-if)#int f1/3
SW2(config-if)#switchport access vlan 40 //进入端口f1/3，并把端口放入vlan40中
SW2(config-if)#e
SW2(config)#int f1/5
SW2(config-if)#switchport mode trunk //进入端口f1/5，并把端口设置成中继链路
SW2(config-if)#e
SW2(config)#int range f1/6 - 7 //进入一个端口范围6-7的圈子
SW2(config-if-range)#switchport mode trunk //组合1端口为中继链路
SW2(config-if-range)#channel-group 1 mode on //建立一个组合名字为1并开启它
R1配置
R1#conf t
R1(config)#int f0/1
R1(config-if)#ip add 12.2.2.1 255.0.0.0 //进入端口设置ip地址
R1(config-if)#no shut
R1(config-if)#e
R1(config)#int f1/0
R1(config-if)#ip add 10.2.2.1 255.0.0.0 //进入端口设置ip地址
R1(config-if)#no shut
R1(config-if)#e
R1(config)#int f0/0
R1(config-if)#ip add 13.2.2.1 255.0.0.0 //进入端口设置ip地址
R1(config-if)#no shut
R1(config-if)#e
R1(config)#ip route 11.0.0.0 255.0.0.0 10.2.2.2 //下面是设置的静态路由
R1(config)#ip route 192.168.30.0 255.255.255.0 10.2.2.2
R1(config)#no ip route 192.168.30.0 255.255.255.0 10.2.2.2
R1(config)#ip route 192.168.30.0 255.255.255.0 12.2.2.2
R1(config)#ip route 192.168.40.0 255.255.255.0 12.2.2.2
R1(config)#ip route 192.168.10.0 255.255.255.0 13.2.2.2
R1(config)#ip route 192.168.20.0 255.255.255.0 13.2.2.2
R2配置
R2#conf t
R2(config)#int f0/0
R2(config-if)#ip add 10.2.2.2 255.0.0.0 //进入端口设置ip地址
R2(config-if)#no shut
R2(config-if)#e
R2(config)#int f0/1
R2(config-if)#ip add 11.2.2.1 255.0.0.0 //进入端口设置ip地址
R2(config-if)#no shut
R2(config-if)#e
R2(config)#ip route 0.0.0.0 0.0.0.0 10.2.2.1 //下面是设置的静态路由
R2(config)#end
R2#telnet 192.168.10.5 //连接SW1的vlan10上设置的远程访问
Trying 192.168.10.5 ... Open

User Access Verification

Password: //此处是输入密码，就是上面在SW1上设置的密码，密码输入是不会显示，直接回车就可以；
SW1> //这里就可以给SW1修改设置了
R3配置
R3#conf t
R3(config)#int f0/0 //进入端口
R3(config-if)#no shut//开启端口
R3(config-if)#e

R3(config)#int f0/0.1 //单臂路由封装的第一个逻辑子接口f0/0.1，
R3(config-subif)#encapsulation dot1Q 30 //通过封装协议802.1Q封装vlan30
R3(config-subif)#ip add 192.168.30.1 255.255.255.0 //给此逻辑子接口设置IP地址
R3(config-subif)#no shut
R3(config-subif)#e
R3(config)#int f0/0.2 //单臂路由封装的第二个逻辑子接口f0/0.2，
R3(config-subif)#encapsulation dot1Q 40 //通过封装协议802.1Q封装vlan30
R3(config-subif)#ip add 192.168.40.1 255.255.255.0 //给此逻辑子接口设置IP地址
R3(config-subif)#no shut
R3(config-subif)#e
R3(config)#int f0/1
R3(config-if)#ip add 12.2.2.2 255.0.0.0 //进入端口设置ip地址
R3(config-if)#no shut
R3(config)#ip route 0.0.0.0 0.0.0.0 12.2.2.1 //下面是设置的静态路由
