    关于NAT的原理不多强调;

    在这里特别强调:（EASY IP）

    EasyIP：即网络地址端口转换，多个内部IP地址映射到同一个外部IP地址。“EasyIP”NAT可为每个内部连接动态分配一个与单一外部地址有关的端口，并维护这些内部连接到外部端口的映射，从而实现多个用户同时使用一个公网地址与外部Internet进行通信。---相当于cisco的基于接口的PAT

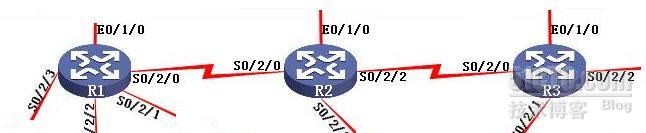

    拓朴如下:

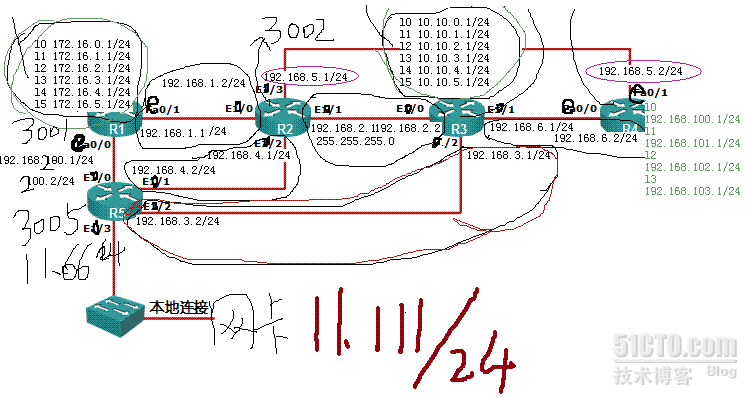

    IP如下,拓朴是上面的,IP配置是下面的:

    本实验只用R1 R2和R3






    EASY IP的实现:

    在R2上:
    访问控制列表定义相关的流量
    #
    acl number 2000
     rule 5 permit source 192.168.1.0 0.0.0.255
     rule 10 permit source 172.16.0.0 0.0.255.255
    #
    在R2的S0/2/2下:
    nat outbound 2000

    动态的NAT
    在R2做如下操作:
    定义地址池:
    #
     nat address-group 1 192.168.2.3 192.168.2.10
    #
    定义访问控制列表
    #
    acl number 2000
     rule 5 permit source 192.168.1.0 0.0.0.255
     rule 10 permit source 172.16.0.0 0.0.255.255
    #

    在R2的S0/2/2下:
    nat outbound 2000 address-group 1
    在R1测试结果如下

    [RT1]ping -c 1 192.168.2.2
      PING 192.168.2.2: 56  data bytes, press CTRL_C to break
        Reply from 192.168.2.2: bytes=56 Sequence=1 ttl=254 time=4 ms

      --- 192.168.2.2 ping statistics ---
        1 packet(s) transmitted
        1 packet(s) received
        0.00% packet loss
        round-trip min/avg/max = 4/4/4 ms
    R2看转换的结果:
    [RT2]display nat session

    There are currently 3 NAT sessions:

    Protocol      GlobalAddr  Port      InsideAddr  Port        DestAddr  Port
           1     192.168.2.4 12289     192.168.1.1  3072     192.168.2.2  3072
     ×××:  0,        status:    11,        TTL: 00:01:00,       Left: 00:00:23
    实现静态NAT(r2):
    nat static 172.16.4.1 192.168.2.254
    在R2的S0/2/2下:
    nat outbound static
    在R3上PING 全局地址:
    [RT3]ping -c 1 192.168.2.254
      PING 192.168.2.254: 56  data bytes, press CTRL_C to break
        Reply from 192.168.2.254: bytes=56 Sequence=1 ttl=254 time=20 ms

      --- 192.168.2.254 ping statistics ---
        1 packet(s) transmitted
        1 packet(s) received
        0.00% packet loss
        round-trip min/avg/max = 20/20/20 ms
