    在GNS3中模拟交换机和PC


    一.目标:使用ios c3640交换模块，模拟交换机

    二.使用VPCS模拟PC机


    步骤1.启动GNS3软件

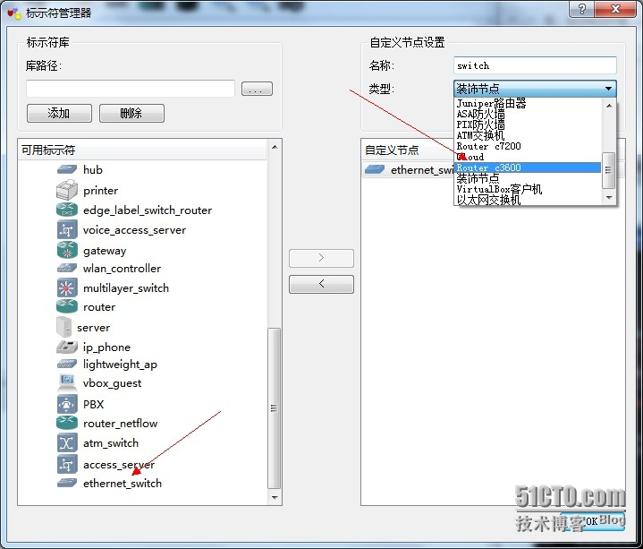

    2.点击 编辑--->图标管理,出现如下对话框


    3.按图中步骤设置，即可完成交换机配置

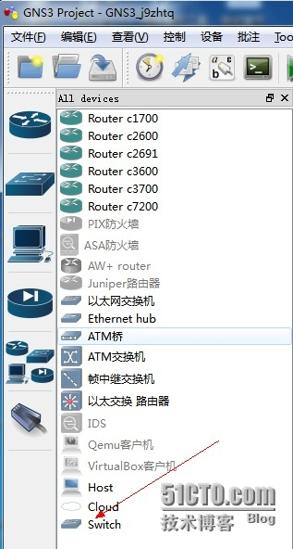

    4.步骤3完成后，在节点类型的最下面，出现一个switch图标，表示添加交换机成功


    5.添加两个交换机到拓扑中，因为该交换机是用路由器的 ios模拟的，所以图标显示为R1,R2,

    只需在R1或R2上单击右键 更改设备名称即可。

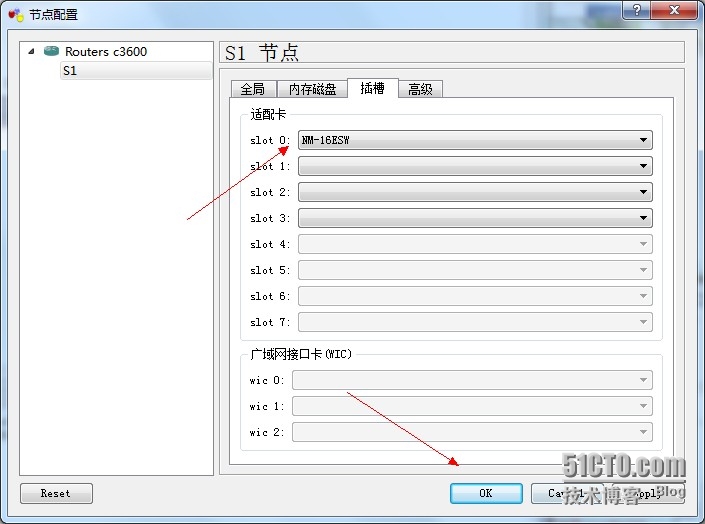

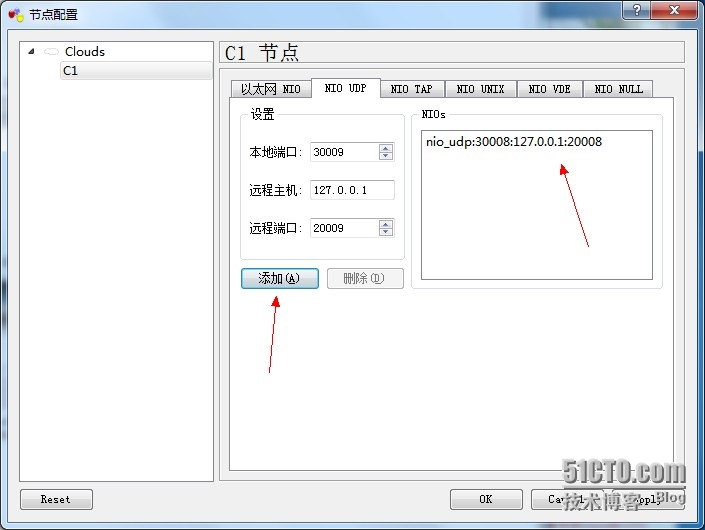

    6.双击拓扑中的R1,出现  节点配置 对话框如下

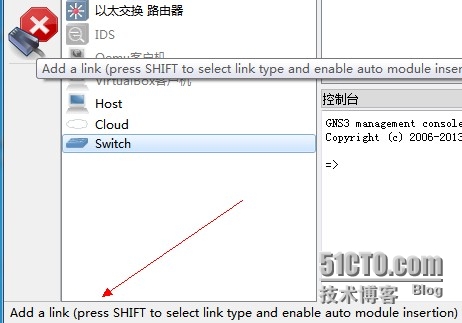

    7.完成对交换机的添加后，点击连线，如下图（按住shift，然后选择连线manual类型）

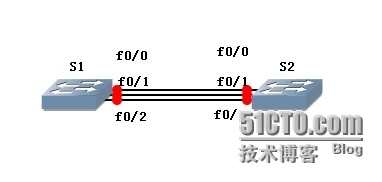

    5.连接两台交换机，如下图






    至此成功模拟交换机，下面利用VPC添加虚拟PC机。。。。。。

    8.添加两台pc到拓扑图中,如下图



    9.设置主机，注意端口号，如下图

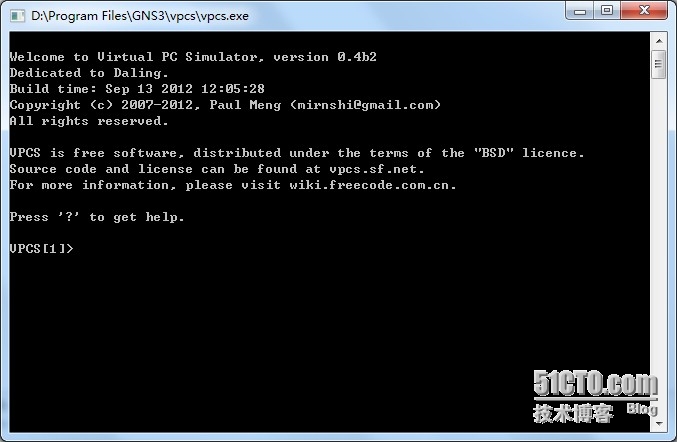

    10.完成以上步骤后，已经完成拓扑图的搭建，下面启动下载的VPCS,模拟PC机，首次运行界面如下：

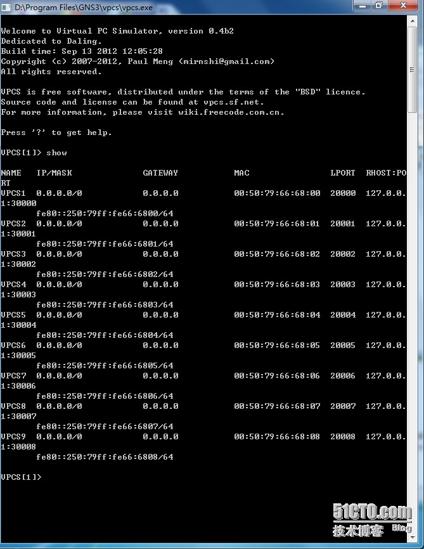

    11.使用show命令，查看相关信息

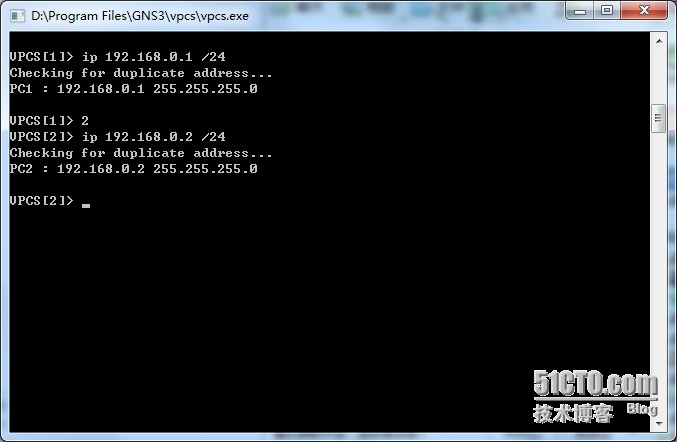

    5.使用ip命令分别配置PC1和PC2的IP地址,如下图



    6.注意在连通性测试之前还必须要配置交换机，因为我们用的交换机不是真正意义上的交换机，是用路由器模拟出来的交换机，因此要将路由器的路由功能关闭（no ip routing）
