GNS3 配置介绍

发布时间：2019-07-07 14:16:57编辑：auto阅读（2349）

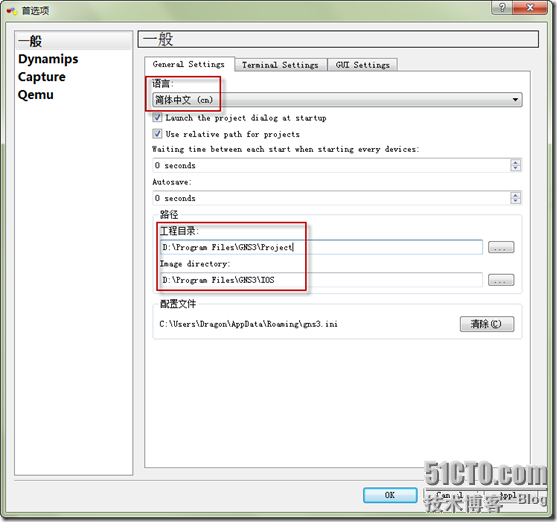

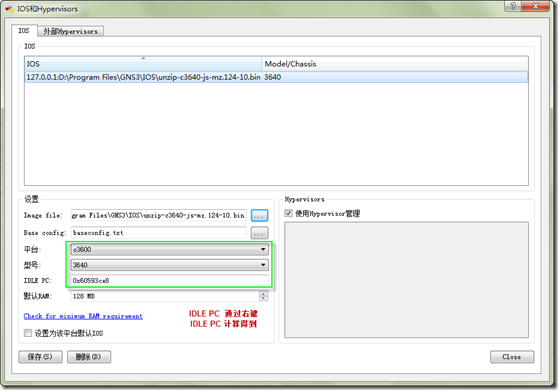

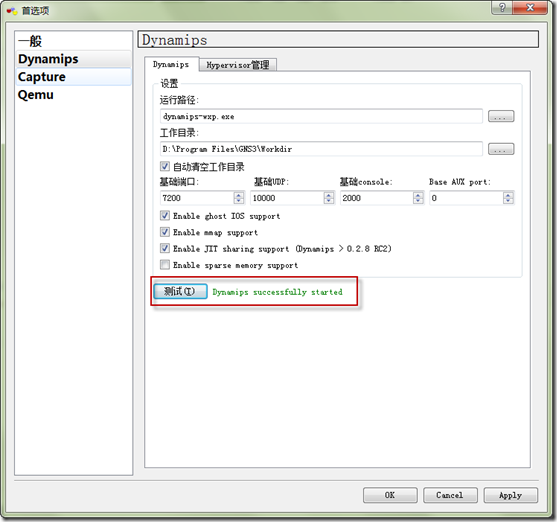

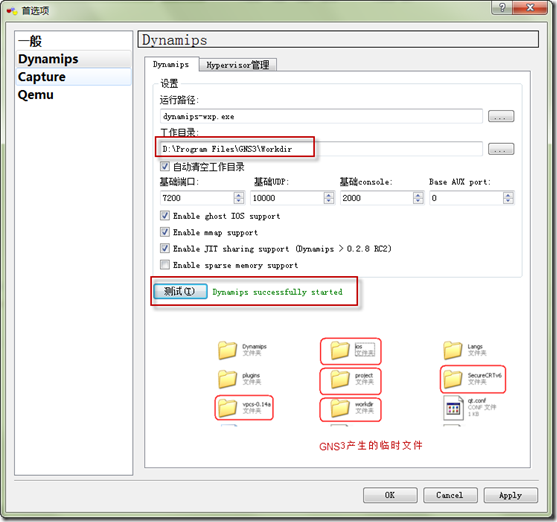

常用配置图文

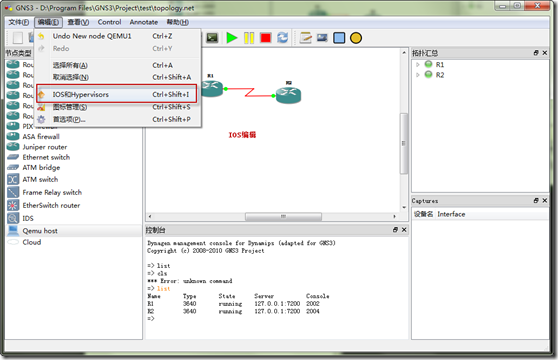

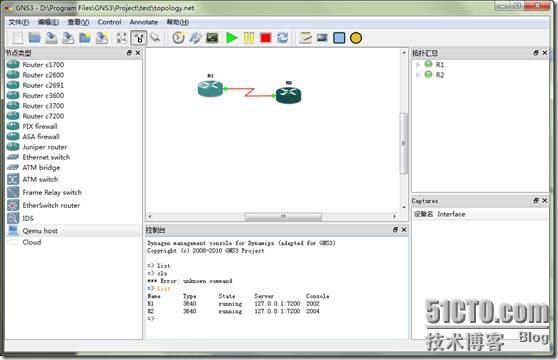

list可以查看到所有设备的端口信息 telnet 127.0.0.1 2002

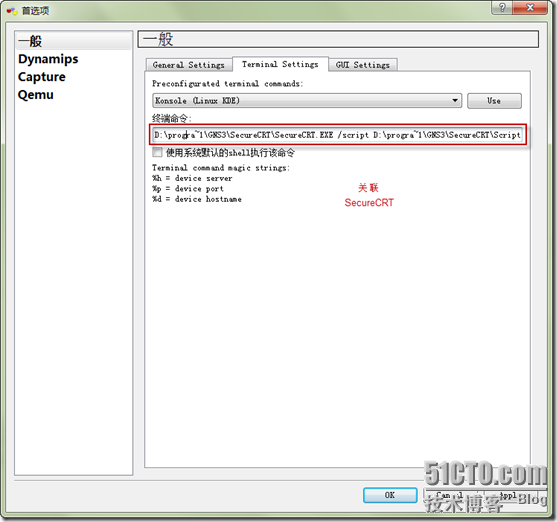

D:\progra~1\GNS3\SecureCRT\SecureCRT.EXE /script D:\progra~1\GNS3\SecureCRT\Scripts\MYSecurecrt.vbs /arg %d /T /telnet %h %p

MYSecurecrt.vbs(dyRouter.vbs)

#$language = "VBScript"

#$interface = "1.0"

Option Explicit

Function mysubstring(srcString,bChar,eChar)

Dim fIndex,sIndex

fIndex=InStr(srcString,bChar)

sIndex=InStrRev(srcString,eChar)

mysubstring=Mid(srcString,fIndex+1,sIndex-fIndex-1)

End Function

Function ciscoDate()

dim em, y,m,d,h

Dim nowDate

nowDate=Now()

em=Array("January","February","March","April","May","June","July","August","September","October","November","December")

y=Year(nowDate)

m=em(Month(nowDate)-1)

d=Day(nowDate)

h=Time()

ciscoDate=h & " " & m & " " & d & " " & y

End Function

Sub main

On Error Resume Next

crt.Screen.Synchronous = True

crt.Screen.WaitForString "Console port"

crt.Screen.Send VbCr

Dim firstLine

Dim tabTitle

firstLine=crt.Screen.Get2(1,1,1,100)

tabTitle=mysubstring(firstLine,"""","""")

crt.Window.Caption= tabTitle

If crt.Screen.WaitForString("[yes/no]") Then

crt.Screen.Send "no" & VbCr

End If

crt.Screen.Send VbCr &VbCr

crt.Screen.WaitForString "Router>"

crt.Screen.Send "enable" & VbCr

crt.Screen.Send "conf terminal" & VbCr

crt.Screen.Send "no ip domain-lookup " & VbCr

crt.Screen.Send "hostname " & tabTitle & VbCr

crt.Screen.Send "line con 0" & VbCr

crt.Screen.Send "exec-timeout 0 0" & VbCr

crt.Screen.Send "logging synchronous" & VbCr

crt.Screen.Send "end" & VbCr

crt.Screen.Send "clock set " & ciscoDate() & VbCr

crt.Screen.Synchronous = False

End Sub





如何在GNS3中使用VPCS虚拟PC







VPCS介绍



可以使用简单的ping和tracert命令。利用show命令查看PC的IP和MAC地址。

使用如下格式的命令：ip 192.168.1.2 192.168.1.1 24 可以设置PC的IP地址、默认网关、子网掩码（前缀长度）。



1、 利用“Symbol Library”可以将VPCS集成进GNS3中。

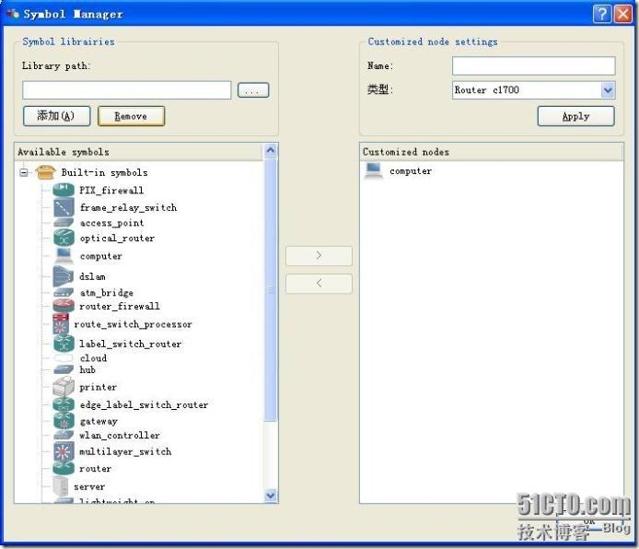

在GNS3 GNS3窗口中选择Edit菜单的Symbol Manager菜单项。点击“Available symbols”下的“Computer”，然后右键单击箭头“>”，将计算图标添加到“Customized nodes”。在Name框中输入“Computer”，利用下拉箭头，将类型更改为Cloud。如下图所示：

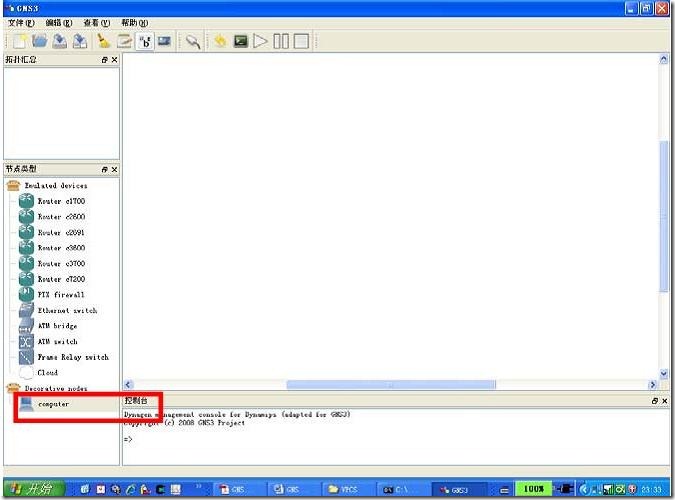

2、在GNS3窗口Node Type中将出现计算机的图标，如下图：

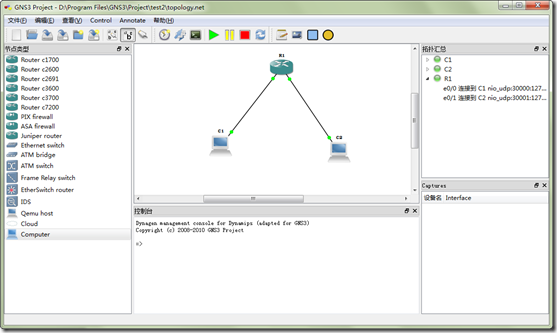

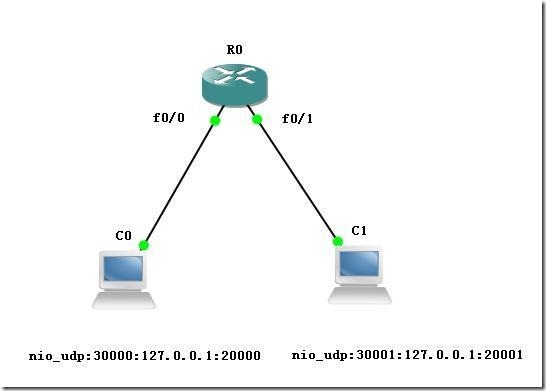

3、将一台路由器和两台计算机拖入工作区中，如下图所示：

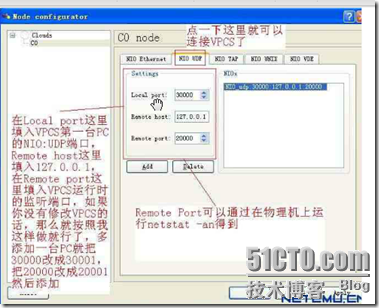

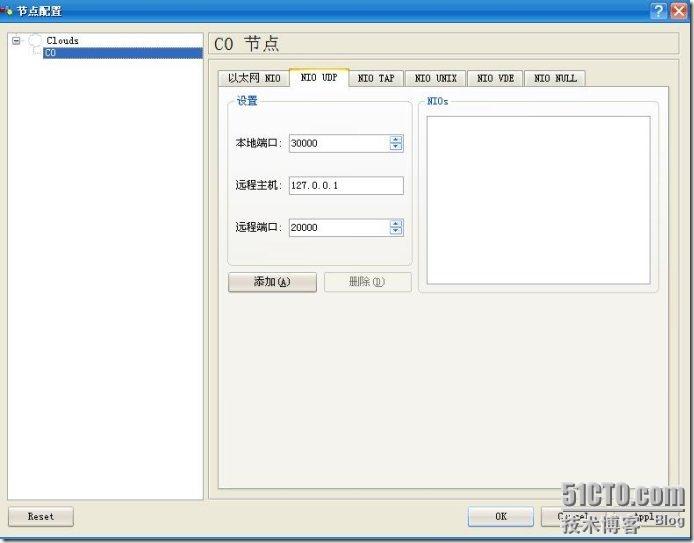

4、单击C0，右键配置，选择“Clouds”下的C0，点击NIO UDP标签页，在配置中输入如下参数:

Local Port:30000

Remote Host:127.0.0.1

Remote Port:20000

上面配置对应于VPCS1。单击Add，然后OK，如下图所示：



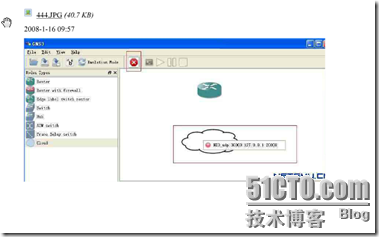

5、接下来更改C1的配置，同上，参数如下：

Local Port:30001

Remote Host:127.0.0.1

Remote Port:20001

注：如有多台PC，端口Local Port 和Remote Port 依次加1。另外C0中的Local Port对应的是VPCS1里的Remote Port （端口号要相同），C0中的Remote Port 对应的是VPCS1里的Local Port（端口号相同），否则不通。



6、路由器配置：

Router>en

Router#

Router#conf t

Router(config)#host R0

R0(config)#int fa 0/0

R0(config-if)#ip address 192.168.1.1 255.255.255.0

R0(config-if)#no shut

R0(config-if)#int fa 0/1

R0(config-if)#ip address 192.168.2.1 255.255.255.0

R0(config-if)#no shut

R0(config)#end

R0#write

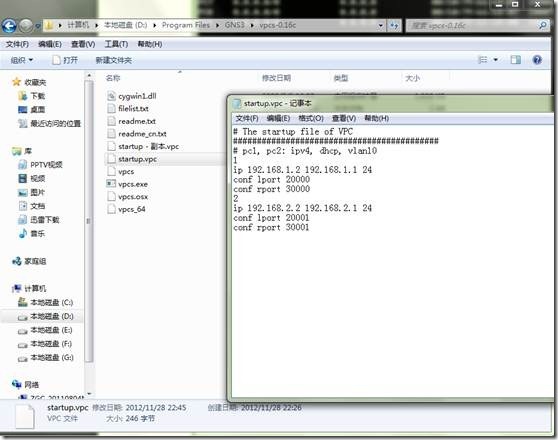

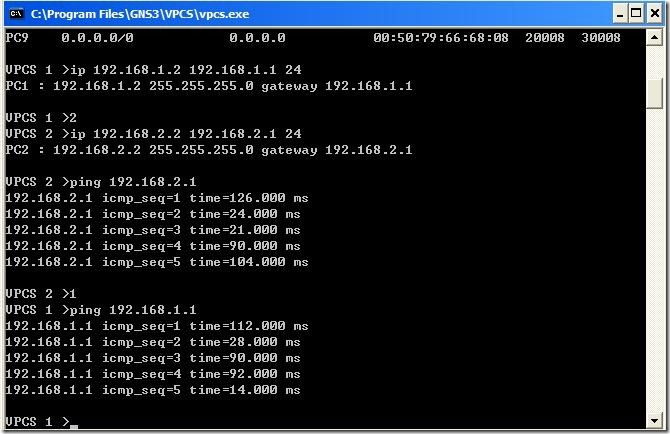

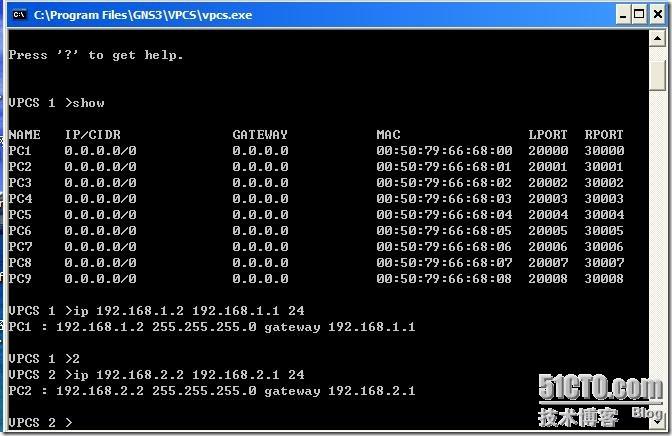

7、运行VPCS，配置PC1和PC2。



关于VPCS的使用这里就不多讲了。

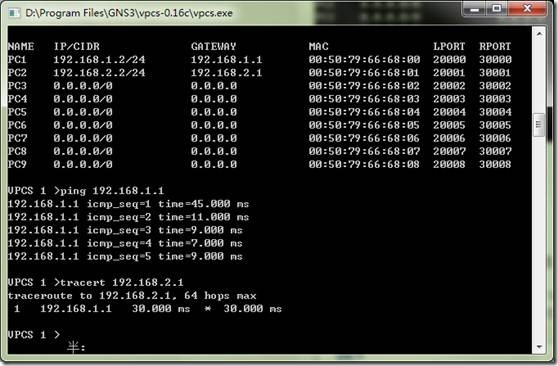

8、测试PC和路由器的连通性。



PC1和PC2分别Ping路由器端口的E0/0和E0/1

9、路由器Ping PC1和PC2

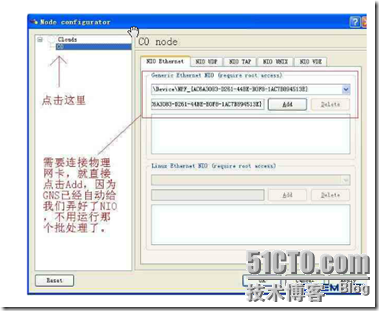

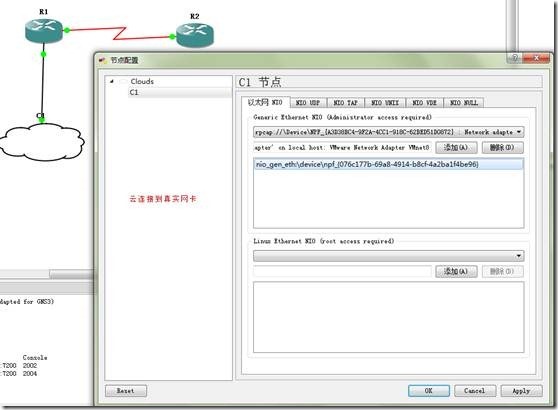

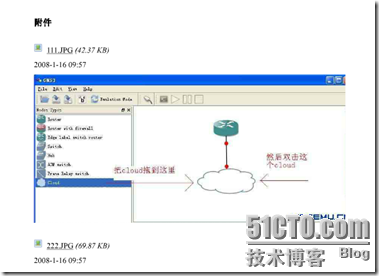

Cloud模拟PC
