概述

    随着网络规模的扩大和流量的增加，对网络安全的控制和对带宽的分配成为网络管理的重要内容。通过对报文进行过滤，可以有效防止非法用户对网络的访问，同时也可以控制流量，节约网络资源。ACL（ Access Control List，访问控制列表）即是通过配置对报文的匹配规则和处理操作来实现包过滤的功能。

    当设备的端口接收到报文后，即根据当前端口上应用的 ACL 规则对报文的字段进行分析，在识别出

特定的报文之后，根据预先设定的策略允许或禁止该报文通过。

    ACL 通过一系列的匹配条件对报文进行分类，这些条件可以是报文的源地址、目的地址、端口号等。由 ACL 定义的报文匹配规则，可以被其它需要对流量进行区分的特性引用，如 QoS 中流分类规则的定义。




IPv4 ACL 简介

1. IPv4 ACL 分类

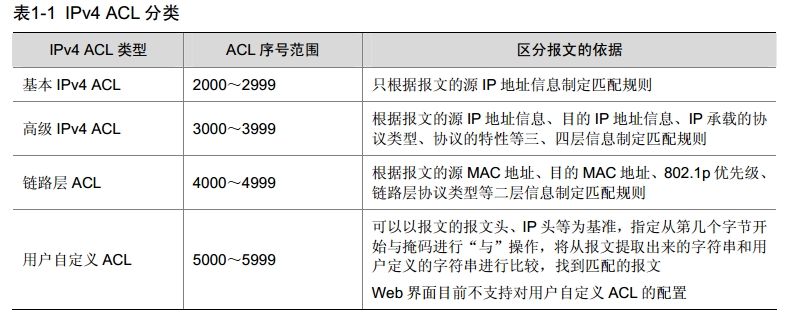

    IPv4 ACL根据ACL序号来区分不同的ACL，可以分为四种类型，如 表 1-1 所示。



    说明：不同型号的设备支持的 IPv4 ACL 类型不同，请以设备的实际情况为准。





2. IPv4 ACL 匹配顺序

    一个 ACL 中可以包含多个规则，而每个规则都指定不同的报文匹配选项，这些规则可能存在重复或矛盾的地方，在将一个报文和 ACL 的规则进行匹配的时候，到底采用哪些规则呢？就需要确定规则的匹配顺序。

    IPv4 ACL 支持两种匹配顺序：

   · 配置顺序：按照用户配置规则的先后顺序进行规则匹配。

   · 自动排序：按照“深度优先”的顺序进行规则匹配。

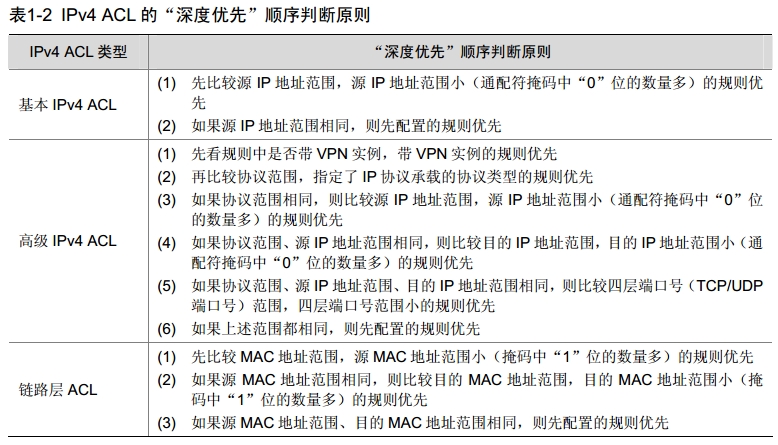

    各种IPv4 ACL的“深度优先”顺序判断原则如 表 1-2所示。



    说明：用户自定义 ACL 的匹配顺序只能为配置顺序。

    在报文匹配规则时，会按照匹配顺序去匹配定义的规则，一旦有一条规则被匹配，报文就不再继续匹配其它规则了，设备将对该报文执行第一次匹配的规则指定的动作。





3. IPv4 ACL 对分片报文的处理

    传统的报文过滤并不处理所有 IP 报文分片，而是只对首片（第一片）分片报文进行匹配处理，对后续分片不进行匹配处理。这样，网络***者可能构造后续的分片报文进行流量***，就带来了安全隐患。

    目前，设备提供的对分片报文过滤的功能如下：

   · 对所有的分片报文进行三层（ IP 层）的匹配过滤。

   · 对于包含高级信息的 ACL 规则项（例如包含 TCP/UDP 端口号， ICMP 类型），提供标准匹配和精确匹配两种匹配方式，缺省的匹配方式为标准匹配。

    说明：

    标准匹配和精确匹配的含义如下：

   · 标准匹配：只匹配三层信息，而三层以外的信息将被忽略。

   · 精确匹配：记录每一个首片分片的三层以上的信息，当后续分片到达时，使用这些保存的信息对 ACL 规则的每一个匹配条件进行精确匹配。这两种匹配方式只有防火墙支持。




ACL 步长

    说明：Web 界面目前不支持对步长的配置。




1. 步长的含义

    步长的含义是：设备自动为 ACL 规则分配编号的时候，每个相邻规则编号之间的差值。例如，如果将步长设定为 5，规则编号分配是按照 0、 5、 10、 15…这样的规律分配的。缺省情况下，步长为 5。当步长改变后， ACL 中的规则编号会自动重新排列。例如，原来规则编号为 0、 5、 10、 15，当通过命令把步长改为 2 后，则规则编号变成 0、 2、 4、 6。

    当使用命令将步长恢复为缺省值后，设备将立刻按照缺省步长调整 ACL 规则的编号。例如： ACL3001 ，步长为 2，下面有 4 个规则，编号为 0、 2、 4、 6。如果此时使用命令将步长恢复为缺省值，则 ACL 规则编号变成 0、 5、 10、 15，步长为 5。




2. 步长的作用

    使用步长设定的好处是用户可以方便地在规则之间插入新的规则。例如配置好了 4 个规则，规则编号为： 0、 5、 10、 15。此时如果用户希望能在第一条规则之后插入一条规则，则可以使用命令在 0和 5 之间插入一条编号为 1 的规则。

    另外，在定义一条 ACL 规则的时候，用户可以不指定规则编号，这时，系统会从 0 开始，按照步长，自动为规则分配一个大于现有最大编号的最小编号。假设现有规则的最大编号是 28，步长是 5，那么系统分配给新定义的规则的编号将是 30。




注意事项

对 ACL 进行配置时，需要注意如下事项：

    (1) 在定义一条ACL规则的时候， 用户可以不指定规则ID， 这时， 系统会自动为ACL规则分配编号，详细情况请参见“1.1.2 ACL步长”。

    (2) 新创建或修改后的规则不能和已经存在的规则相同，否则会导致创建或修改不成功，系统会提示这条规则已经存在。

    (3) 当 ACL 的匹配顺序为“用户配置”时，用户可以修改该 ACL 中的任何一条已经存在的规则，在修改 ACL 中的某条规则时，该规则中没有修改到的部分仍旧保持原来的状态；当 ACL 的匹配顺序为“自动”时，用户不能修改该 ACL 中的任何一条已经存在的规则，否则系统会提示错误信息。
