H3C MSTP实验

MSTP模拟器下载地址：

http://down.51cto.com/data/71429

http://down.51cto.com/data/71431

1. 组网需求
􀁺 网络中所有设备都属于同一个MST域。Switch A和Switch B为汇聚层设备，Switch C和Switch
D 为接入层设备。
􀁺 通过配置使不同VLAN 的报文按照不同的生成树转发：VLAN 10 的报文沿实例1 转发，VLAN
30 沿实例3 转发，VLAN 40 沿实例4 转发，VLAN 20 沿实例0 转发。
􀁺 由于VLAN 10 和VLAN 30 在汇聚层设备终结、VLAN 40 在接入层设备终结，因此配置实例1
和实例3 的根桥分别为Switch A 和Switch B，实例4 的根桥为Switch C。
2. 组网图

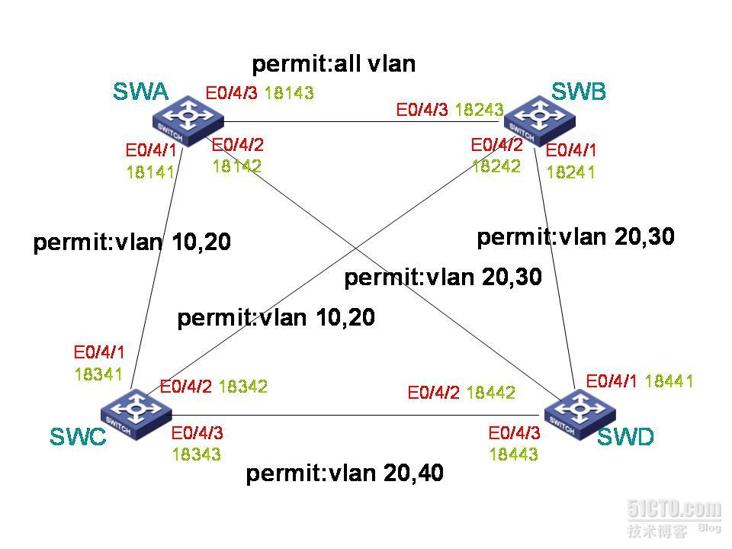

图1-12 配置MSTP 组网图

图中链路上的说明“permit:”表示该链路允许哪些VLAN 的报文通过。
3. 配置步骤
(1) 配置VLAN 和端口
请按照图1-12在Switch A和Switch B上分别创建VLAN 10、20 和30，在Switch C上创建VLAN 10、
20 和40，在Switch D上创建VLAN 20、30 和40；将各设备的各端口配置为Trunk端口并允许相应
的VLAN通过，具体配置过程略。
(2) 配置Switch A
# 进入 MST 域视图。
<SwitchA> system-view
[SwitchA] stp region-configuration
# 配置MST 域的域名、VLAN 映射关系和修订级别。
[SwitchA-mst-region] region-name example
[SwitchA-mst-region] instance 1 vlan 10
[SwitchA-mst-region] instance 3 vlan 30
[SwitchA-mst-region] instance 4 vlan 40
[SwitchA-mst-region] revision-level 0
# 手工激活MST 域的配置。
[SwitchA-mst-region] active region-configuration
[SwitchA-mst-region] quit
# 定义Switch A 为实例1 的根桥。
[SwitchA] stp instance 1 root primary
# 开启全局MSTP 特性。
[SwitchA] stp enable
(3) 配置Switch B
# 进入 MST 域视图。
<SwitchB> system-view
[SwitchB] stp region-configuration
# 配置MST 域的域名、VLAN 映射关系和修订级别。
[SwitchB-mst-region] region-name example
[SwitchB-mst-region] instance 1 vlan 10
[SwitchB-mst-region] instance 3 vlan 30
[SwitchB-mst-region] instance 4 vlan 40
[SwitchB-mst-region] revision-level 0
# 手工激活MST 域的配置。
[SwitchB-mst-region] active region-configuration
[SwitchB-mst-region] quit
# 定义Switch B 为实例3 的根桥。

[SwitchB] stp instance 3 root primary
# 开启全局MSTP 特性。
[SwitchB] stp enable
(4) 配置Switch C
# 进入 MST 域视图。
<SwitchC> system-view
[SwitchC] stp region-configuration
# 配置MST 域的域名、VLAN 映射关系和修订级别。
[SwitchC-mst-region] region-name example
[SwitchC-mst-region] instance 1 vlan 10
[SwitchC-mst-region] instance 3 vlan 30
[SwitchC-mst-region] instance 4 vlan 40
[SwitchC-mst-region] revision-level 0
# 手工激活MST 域的配置。
[SwitchC-mst-region] active region-configuration
[SwitchC-mst-region] quit
# 定义Switch C 为实例4 的根桥。
[SwitchC] stp instance 4 root primary
# 开启全局MSTP 特性。
[SwitchC] stp enable
(5) 配置Switch D
# 进入 MST 域视图。
<SwitchD> system-view
[SwitchD] stp region-configuration
# 配置MST 域的域名、VLAN 映射关系和修订级别。
[SwitchD-mst-region] region-name example
[SwitchD-mst-region] instance 1 vlan 10
[SwitchD-mst-region] instance 3 vlan 30
[SwitchD-mst-region] instance 4 vlan 40
[SwitchD-mst-region] revision-level 0
# 手工激活MST 域的配置。
[SwitchD-mst-region] active region-configuration
[SwitchD-mst-region] quit
# 开启全局MSTP 特性。
[SwitchD] stp enable
(6) 检验配置效果
当网络拓扑稳定后，通过使用display stp brief 命令可以查看各设备上生成树的简要信息。例如：
# 查看Switch A 上生成树的简要信息。
[SwitchA] display stp brief
MSTID Port Role STP State Protection

0 GigabitEthernet3/0/1 ALTE DISCARDING NONE
0 GigabitEthernet3/0/2 DESI FORWARDING NONE
0 GigabitEthernet3/0/3 ROOT FORWARDING NONE
1 GigabitEthernet3/0/1 DESI FORWARDING NONE
1 GigabitEthernet3/0/3 DESI FORWARDING NONE
3 GigabitEthernet3/0/2 DESI FORWARDING NONE
3 GigabitEthernet3/0/3 ROOT FORWARDING NONE
# 查看Switch B 上生成树的简要信息。
[SwitchB] display stp brief
MSTID Port Role STP State Protection
0 GigabitEthernet3/0/1 DESI FORWARDING NONE
0 GigabitEthernet3/0/2 DESI FORWARDING NONE
0 GigabitEthernet3/0/3 DESI FORWARDING NONE
1 GigabitEthernet3/0/2 DESI FORWARDING NONE
1 GigabitEthernet3/0/3 ROOT FORWARDING NONE
3 GigabitEthernet3/0/1 DESI FORWARDING NONE
3 GigabitEthernet3/0/3 DESI FORWARDING NONE
# 查看Switch C 上生成树的简要信息。
[SwitchC] display stp brief
MSTID Port Role STP State Protection
0 GigabitEthernet3/0/1 DESI FORWARDING NONE
0 GigabitEthernet3/0/2 ROOT FORWARDING NONE
0 GigabitEthernet3/0/3 DESI FORWARDING NONE
1 GigabitEthernet3/0/1 ROOT FORWARDING NONE
1 GigabitEthernet3/0/2 ALTE DISCARDING NONE
4 GigabitEthernet3/0/3 DESI FORWARDING NONE
# 查看Switch D 上生成树的简要信息。
[SwitchD] display stp brief
MSTID Port Role STP State Protection
0 GigabitEthernet3/0/1 ROOT FORWARDING NONE
0 GigabitEthernet3/0/2 ALTE DISCARDING NONE
0 GigabitEthernet3/0/3 ALTE DISCARDING NONE
3 GigabitEthernet3/0/1 ROOT FORWARDING NONE
3 GigabitEthernet3/0/2 ALTE DISCARDING NONE
4 GigabitEthernet3/0/3 ROOT FORWARDING NONE

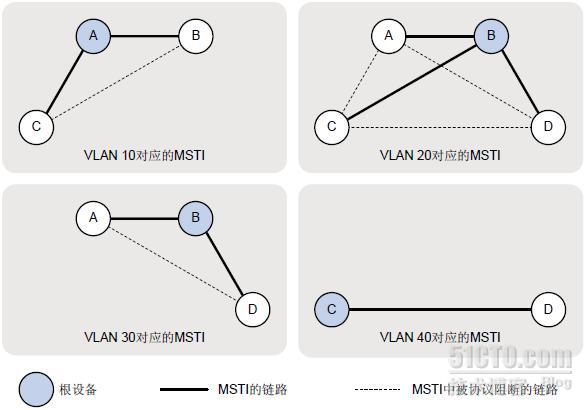

根据上述显示信息，可以绘出各VLAN所对应的MSTI，如图1-13所示。
图1-13 各VLAN 对应的MSTI 示意图
