H3C设备命名规则

发布时间：2019-06-24 15:58:21编辑：auto阅读（1965）

GE 通常就是千兆以太网 COMBO口么也是千兆口,但是需要配模块,可以用光模块,也可以用电口。 光口就是可以接光纤,电口就是跟GE一样了,所以叫COMBO口,光口跟电口同时插，默认光口生效
很官方的回答。。
H3C商业产品命名规则汇总

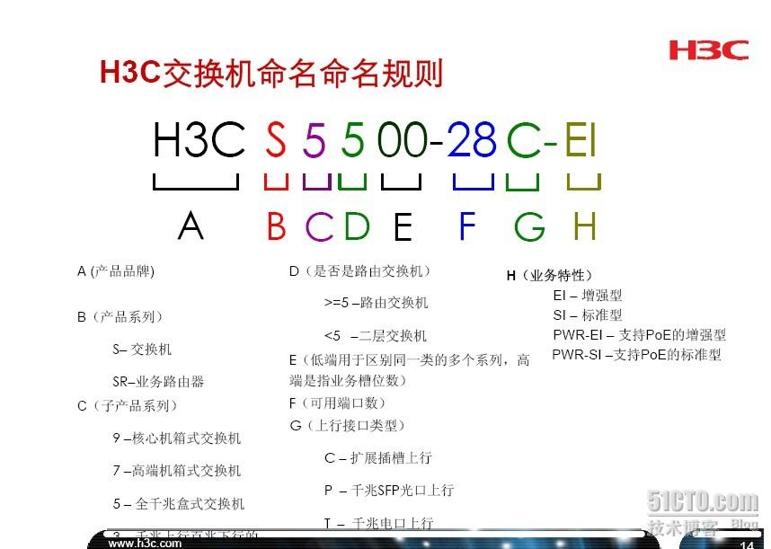

一、交换机命名规则：第一位数字：
9：最高端、机箱式
7：高端、机箱式
5：全千兆
3：千兆上行＋百兆下行
第二位数字：
5：三层交换机
6：三层交换机
9：三层交换机
1：二层交换机
第三、四位数字：
高端交换机： 业务槽位数
第五、六位数字：
中低端交换机：可用端口数
后缀的含义：
T：1000BASE-T
C：模块式
P：SFP（Small Form Pluggable）
TP：光电复用
F：全光口
R：冗余（SOHO级别产品中后缀R代表机架式交换机）
M：支持MCE功能
HI：旗舰型
EI：增强型
SI：标准型
PWR：远程供电
DC：直流供电
AC：交流供电
V：VLAN划分（SOHO产品）
E：增强型（SOHO产品），E前缀表示教育网专供交换机
H：增强型（SOHO）
＋：升级版本
二、H3C MSR 系列产品命名规则
H3C MSR系列模块化路由器产品命名格式

A1、A2、A3、A4、A5、A6均为数字
B1、B2、B3为字母
[ ]表示可选项
在公司品牌、一级品牌、二级品牌后均带有一空格，不能省略。
命名规则说明：
a、【公司品牌】：当前公司品牌为：H3C
b、【一级品牌】：当前一级品牌为：H3C
c、【二级品牌】：中低端多业务接入路由器为MSR，含义Multi-Service Router
d、A1A2 ：表示路由器大类，目前编码数字分配如下：
中端多业务模块化接入路由器系列分为：
MSR 20系列模块化多业务路由器；
MSR 30系列模块化多业务路由器；
MSR 32系列模块化多业务路由器；
MSR 50系列模块化多业务路由器。
e、A3A4 ：表示路由器系列中的具体产品基本型号，在模块化路由器中，各系列的产品含义不同：
在MSR系列产品中表示：
A3：表示路由器插卡的数量（SIC、MIM或者FIC）
20系列表示SIC卡的数量；
30、32系列表示MIM卡的数量；
50系列表示FIC卡的数量；
A4：无特定含义，在不同的产品型号中定义不同，这里没有统一规定。
其中对于MSR 20系列而言，遵循下列规则：
A4为下行LAN口的数量：
0－0 FE/GE
1－8 FE/GE
2－16 FE/GE
3－24 FE/GE
4－32 FE/GE
具体版H3C交换机命名规则详解：
一、接口命名规则
LI(Lite software Image)表示设备为弱特性版本。
SI (Standard software Image)表示设备为标准版本，包含基础特性。
EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。
HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性
Z，表示没有上行接口；（新产品不答应此位）
G，表示上行GBIC接口；
P，表示上行SFP接口；
T，表示上行RJ45接口；
V，表示上行VDSL接口；
W，表示上行可配置WAN接口；
C，表示上行接口可选配；
M，表示上行接口为多模光口；
S，表示上行接口为单模光口；
F，表示下行接口为模板板，可插光接口板或电接口板。主要为兼容3526F，3526EF，3552F等老产品的命名。
当同时存在时，表示上行接口为多种接口类型复合
注：Combo端口不在命名中显示。二、性能命名规则
Quidway SA1A2A3A4A5－A6【 A7A8 】【/A9 A10 A11 】－【 A12 A13 】－【A14 A15 A16 】－【A17 A18 】
A1表示产品系列，主要标示上行端口的最大接口速率：
A1为 1 — 盒式10/100M 交换机，上行最高到100M，无治理；
A1为 2 — 盒式10/100M 交换机，上行最高到100M，有治理；
A1为 3 — 盒式10/100/1000M交换机，上行最高到1000M；
A1为 5 — 盒式GE/10GE交换机，上行最高到10GE；
A2标示所支持的IP层：
A2为 0 — 纯L2交换机，目前为0，根据产品的更新换代，可以更改为1、2、3、4；
A2为 5 — L2/L3交换机，目前为5，根据产品的更新换代，可以更改为6、7 、8、9；
A3A4两位数字与产品的端口数相关，根据端口总数确定产品系列：
A3A4为08 —表示下行端口为8个， 上行端口为0、1、2个；
A3A4为12 —表示下行端口为12个，上行端口为0、1、2个；
A5 用来区分固定上行口的不同种类，可以标识接口类型、能否堆叠等特性，缺省表示不带上行口：
A5为Z —表示没有上行接口；
A5为G —表示上行GBIC接口；
A5为P —表示上行SFP接口；
A5为T —表示上行RJ45接口；
A5为V —表示上行VDSL接口；
A5为X —表示上行XPACK(10GE LAN)接口；
A5为W —表示上行可配置WAN接口；
A5为C —表示上行接口可选配；
A5为M —表示上行接口为多模光口；
A5为S —表示上行接口为单模光口；
A6 作为设备最大用户端口数标识，如8、12、16、24、48口等，假如设备已经配置最大用户端口数量，而且为RJ45的电口，则A6缺省，其他情况下应当与A7 A8组合显示用户端口信息。
A7 A8作为用户口种类标识，如电口、多模光口，单模光口等，缺省表示全部为电口：
A7 A8 为 FM，表示全部为多模光口；
A7 A8 为 FS，表示全部为单模光口；
A9 A10 A11为可选项，在用户口可选配情况下，标识设备用户固定口的数目和种类，如电口TP、多模光口FM，单模光口FS等。 非凡情况下，假如所有用户口均为选配（没有固定口），根据端口实际情况用SFP或GBC标识。
A12 A13作为设备电源交直流标识，缺省为AC交流、直流必须用DC标识。
A14 A15 A16 作为RPS冗余电源接口标识，3000、5000系列缺省为支持，2000、1000系列缺省为不支持。
A17 A18 作为可选项，用以突出产品版本的特性，缺省为标准版本。
SI (Basic software Image)表示设备为基本版本，包含基础特性。
EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。
PWR 表示设备为支持远程以太网供电，供电符合802.3AF标准
