Blackbox_exporter黑盒监测

发布时间:2020-03-16 10:45:16编辑:admin阅读(4140)

    一、概述

    blackbox_exporter是Prometheus 官方提供的 exporter 之一,可以提供 http、dns、tcp、icmp 的监控数据采集。
    Blackbox_exporter 应用场景

    • HTTP 测试

              定义 Request Header 信息
              判断 Http status / Http Respones Header / Http Body 内容

    • TCP 测试

              业务组件端口状态监听
               应用层协议定义与监听

    • ICMP 测试

               主机探活机制

    • POST 测试

              接口联通性

    • SSL 证书过期时间



    二、安装

    环境说明

    操作系统:centos 6.9

    下载解压

    各个版本的blackbox_exporter https://github.com/prometheus/blackbox_exporter/releases
    以linux系统为例,下载编译好的二进制包,解压使用:

    wget https://github.com/prometheus/blackbox_exporter/releases/download/v0.16.0/blackbox_exporter-0.16.0.linux-amd64.tar.gz
    tar -zxvf blackbox_exporter-0.16.0.linux-amd64.tar.gz -C /data
    mv /data/blackbox_exporter-0.16.0.linux-amd64 /data/blackbox_exporter

    验证是否安装成功

    # cd /data/blackbox_exporter/
    # ./blackbox_exporter --version
    blackbox_exporter, version 0.16.0 (branch: HEAD, revision: 991f89846ae10db22a3933356a7d196642fcb9a9)
      build user:       root@64f600555645
      build date:       20191111-16:27:24
      go version:       go1.13.4



    启动blackbox_exporter

    nohup ./blackbox_exporter &



    验证是否启动成功

    默认监听端口为9115

    # ss -tunlp|grep 9115
    tcp    LISTEN     0      32768                  *:9115                  *:*      users:(("blackbox_export",29880,3))



    三、prometheus.yml中加入blackbox_exporter

    监控主机存活状态

    编辑prometheus配置文件

    vi /data/prometheus/prometheus.yml

    最后一行添加

    - job_name: node_status
        metrics_path: /probe
        params:
          module: [icmp]
        static_configs:
          - targets: ['10.165.94.31']
            labels:
              instance: node_status
              group: 'node'
        relabel_configs:
          - source_labels: [__address__]
            target_label: __param_target
          - target_label: __address__
            replacement: 172.19.155.133:9115

    注意:10.165.94.31是被监控端ip,172.19.155.133是Blackbox_exporter



    监控主机端口存活状态

    - job_name: 'prometheus_port_status'
        metrics_path: /probe
        params:
          module: [tcp_connect]
        static_configs:
          - targets: ['172.19.155.133:8765']
            labels:
              instance: 'port_status'
              group: 'tcp'
        relabel_configs:
          - source_labels: [__address__]
            target_label: __param_target
          - source_labels: [__param_target]
            target_label: instance
          - target_label: __address__
            replacement: 172.19.155.133:9115



    监控网站状态

    - job_name: web_status
        metrics_path: /probe
        params:
          module: [http_2xx]
        static_configs:
          - targets: ['http://www.baidu.com']
            labels:
              instance: user_status
              group: 'web'
        relabel_configs:
          - source_labels: [__address__]
            target_label: __param_target
          - target_label: __address__
            replacement: 172.19.155.133:9115



    检查配置文件是否书写正确

    cd /data/prometheus
    ./promtool check config prometheus.yml



    重启prometheus

    service restart prometheus

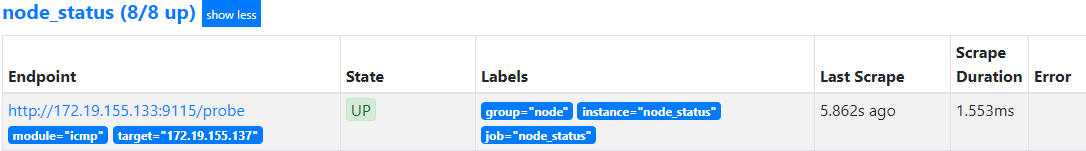

    访问targets界面

    访问 http://127.0.0.1:9090/targets 查看加入的监控信息。








    确保状态为 UP



    四、grafana中加入blackbox_exporter监控数据

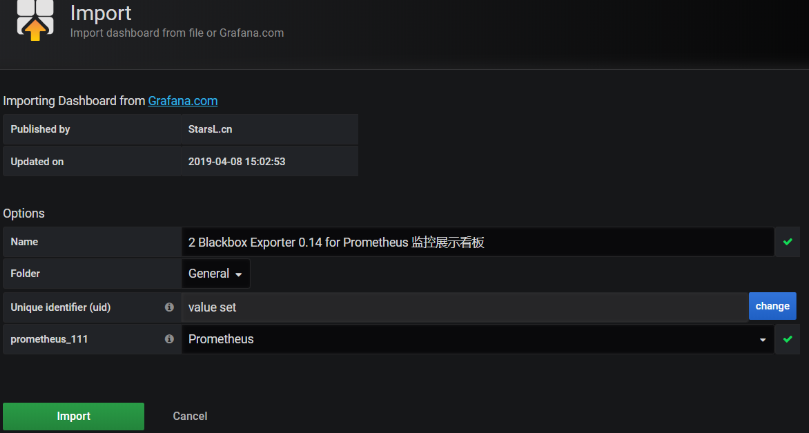

    导入blackbox_exporter模板

    此模板为9965号模板,数据源选择Prometheus 模板下载地址 https://grafana.com/grafana/dashboards/9965






    此模板需要安装饼状图插件 下载地址 https://grafana.com/grafana/plugins/grafana-piechart-panel
    安装插件,重启grafana生效。

    grafana-cli plugins install grafana-piechart-panel
    service grafana-server restart

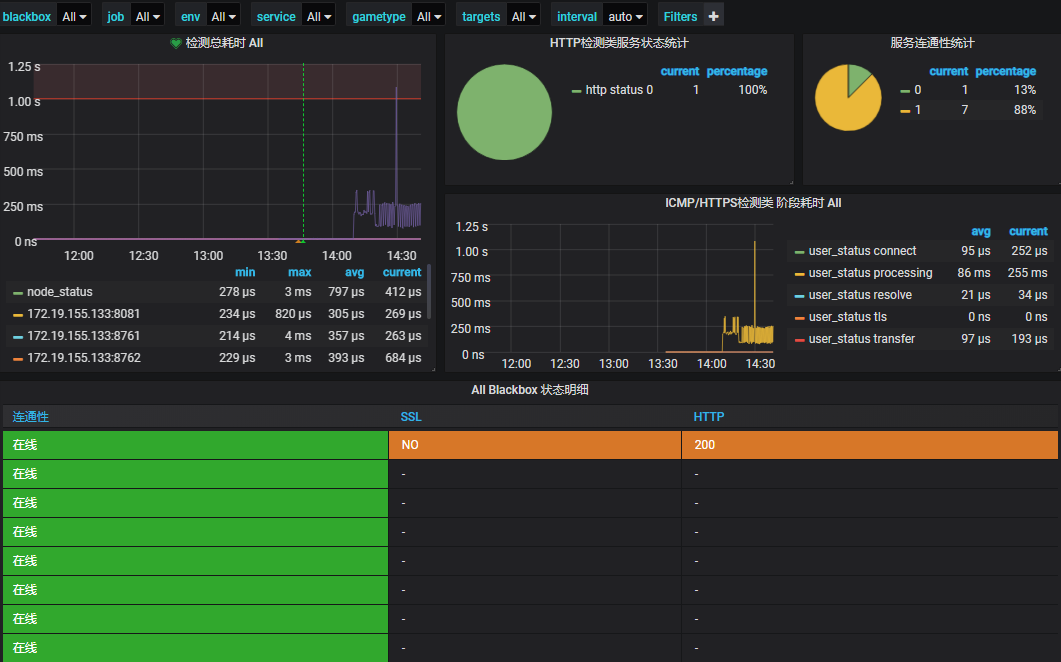

    访问grafana

    访问 http://127.0.0.1:3000,查看数据。








    本文参考链接:

    https://blog.csdn.net/qq_43190337/article/details/100577728
