NAT configruation on

发布时间：2019-09-22 07:53:20编辑：auto阅读（1706）

    p_w_picpath

    R3725:

    在fa0/1设定ＩＰ并设为外部ＮＡＴ转换口

    p_w_picpath

    在fa0/０设定ＩＰ并设为内部ＮＡＴ转换口

    p_w_picpath

    这里设定一个默认路由，这个ＩＰ一般由电信提供出Internet IP,这里我用ＡＤＳＬ上网，由于测试用路由器桥接到我的物理网卡，所以这个ＩＰ设为我用ＡＤＳＬ上网的网关地址．

    p_w_picpath

    设一个标准的访问控制列表，允许内部网络所有的ＩＰ可以访问internet

    p_w_picpath

    在fa0/1接口上做ＰＡＴ转换

    p_w_picpath

    （若要做Dynamic NAT设定如下

    ip nat pool global-internet 192.168.1.6 192.168.1.12 netmask 255.255.255.0

    ip nat inside source list 1 pool global-internet）

    SW3660:

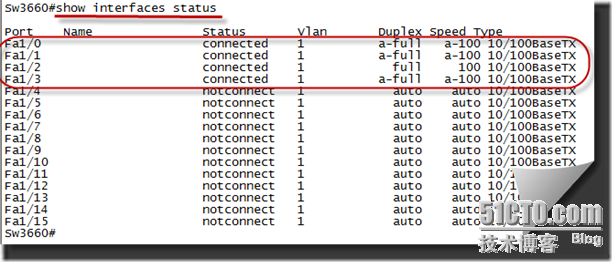

    在交换机3660上确认下面连接三台主机是否已连接上

    SNAGHTML10b73b52

    模拟ＰＣ：

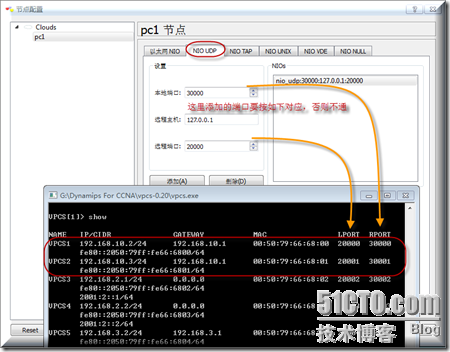

    这里我用vpcs0.20版本来模拟ＰＣ，这里端口对应要按如下图所示对应添加好

    p_w_picpath

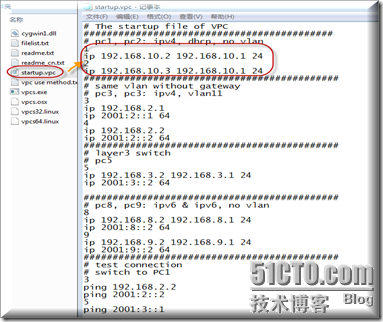

    vpc 其实调用记事本修改startup.vpc这个文件，按如下设定为每个pc设定ＩＰ地址和默认网关，共支模拟９台ＰＣ

    p_w_picpath

    ＶＰＣ：

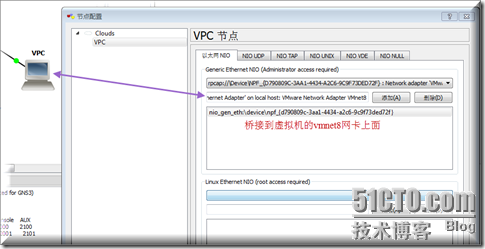

    直接桥接到虚拟机的vmnet8上面

    p_w_picpath

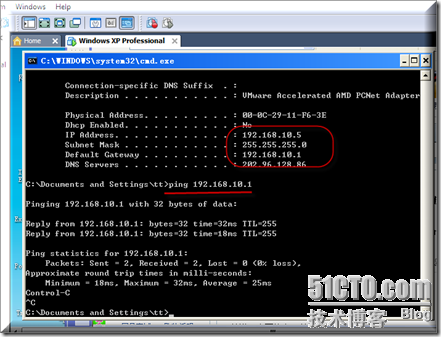

    虚拟机ＰＩＮＧ网关成功

    p_w_picpath

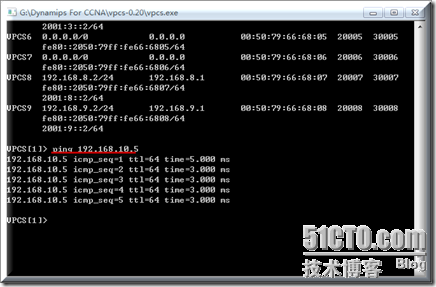

    从ＰＣ１上ＰＩＮＧ虚拟机成功

    SNAGHTML10e27a17

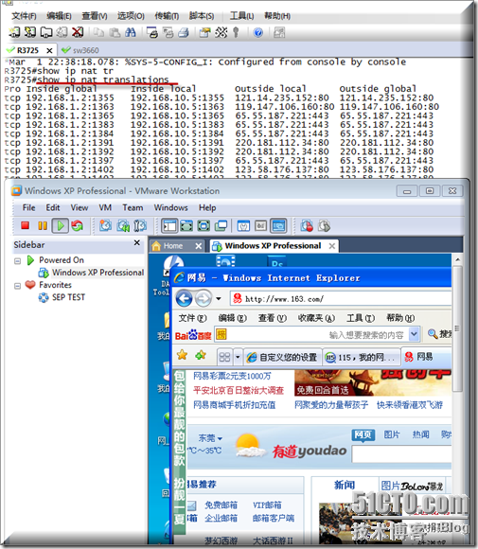

    从虚拟机上上网，可以查看路由器上ＮＡＴ转换状况，完全摸拟配置成功

    p_w_picpath
