Dynamips导入过程

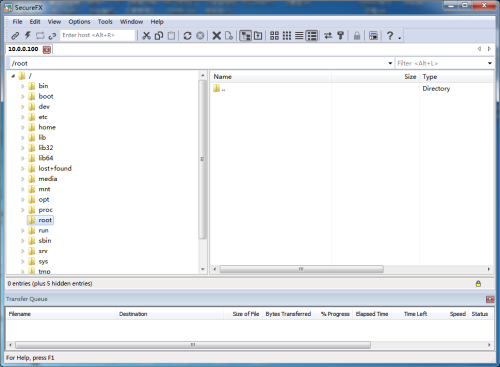

一、查看EVE的地址，并用SFTP工具连接（本文以SecureFX为例）









二、上传镜像文件到相应目录



镜像保存目录：

/opt/unetlab/addons

---/dynamips  Dynamips镜像保存目录

---/iol               IOL镜像保存目录（运行IOU的镜像）

---/qemu         QEMU镜像（运行ASAv、ISE、F5等等镜像）

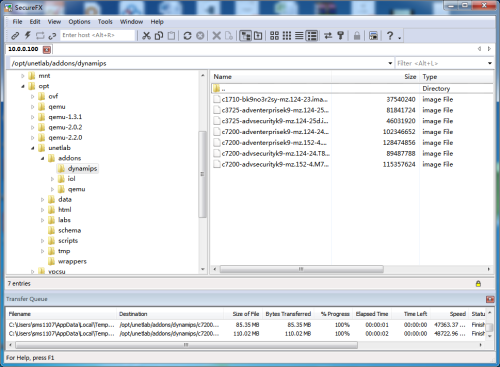

将dynamips镜像上传到/opt/unetlab/addons/dynamips目录下





三、修正镜像权限

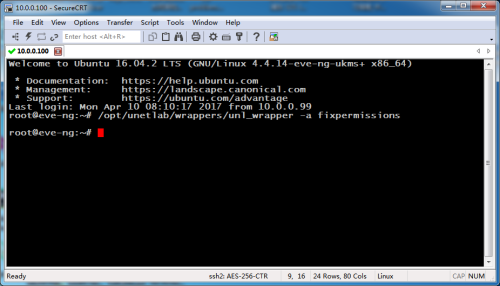

用SSH登录到EVE，运行如下命令

/opt/unetlab/wrappers/unl_wrapper -a fixpermissions







注意：有可能您的机器跑Dynamips后CPU利用率非常高，计算idlepc后利用率会降到最低，此处就不介绍idlepc计算方法了，个人觉得，有了vios和iol后，dynamips就没必要使用了！如果各位有兴趣，进QQ群：593920308（EmulatedLab）获取方法！







IOL导入过程







一、上传镜像到相应目录



文件包含

IOL的镜像

iourc文件（IOL的license文件）

CiscoIOUKeygen.py（python脚本，用于生成license）

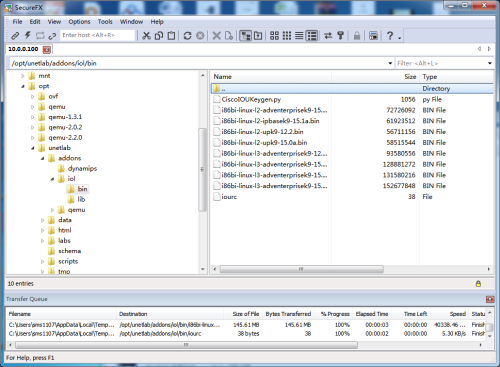

将如上文件全部上传到/opt/unetlab/addons/iol/bin目录下











二、生成并编写license

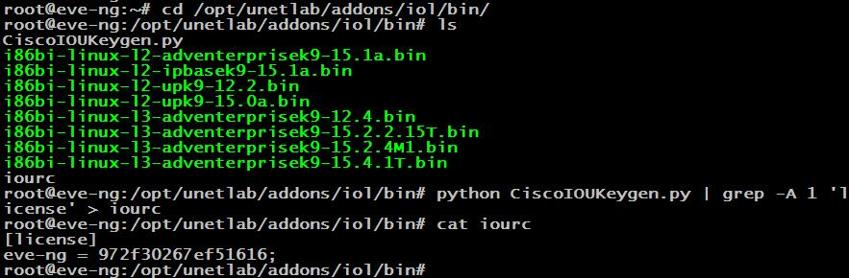

第一种方法：命令自动生成




确保CiscoIOUKeygen.py已经上传后，执行命令

cd /opt/unetlab/addons/iol/bin/
python CiscoIOUKeygen.py | grep -A 1 'license' > iourc






第二种方法：手动修改

生成license代码



root@eve-ng:~# cd /opt/unetlab/addons/iol/bin

root@eve-ng:/opt/unetlab/addons/iol/bin# ls

CiscoIOUKeygen.py

i86bi-linux-l2-adventerprisek9-15.1a.bin

i86bi-linux-l2-ipbasek9-15.1a.bin

i86bi-linux-l2-upk9-12.2.bin

i86bi-linux-l2-upk9-15.0a.bin

i86bi-linux-l3-adventerprisek9-12.4.bin

i86bi-linux-l3-adventerprisek9-15.2.2.15T.bin

i86bi-linux-l3-adventerprisek9-15.2.4M1.bin

i86bi-linux-l3-adventerprisek9-15.4.1T.bin

iourc

root@eve-ng:/opt/unetlab/addons/iol/bin#python CiscoIOUKeygen.py

*********************************************************************

Cisco IOU License Generator - Kal 2011, python port of 2006 C version

Modified to work with python3 by c_d 2014

hostid=007f0101, hostname=eve-ng, ioukey=7f0343



Add the following text to ~/.iourc:

[license]

eve-ng = 972f30267ef51616;



You can disable the phone home feature with something like:

 echo '127.0.0.127 xml.cisco.com' >> /etc/hosts



root@eve-ng:/opt/unetlab/addons/iol/bin#



红色字体即IOL的license，这段代码随着EVE-NG的hostname变动，hostname不同，计算的结果也不同。





编写license文件



安装vim（确保EVE联网）

apt-get update

apt-get install vim



root@eve-ng:/opt/unetlab/addons/iol/bin# vim iourc



把原来的删除掉，重新粘贴新的license代码



:wq! 保存退出





三、修正镜像权限



运行如下命令

/opt/unetlab/wrappers/unl_wrapper -a fixpermissions









运行镜像测试



不会的朋友请看历史文章，不做详细介绍

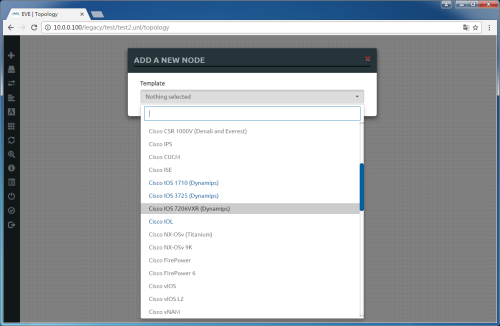

用web界面登录并添加设备，这时候能看到Cisco IOS与Cisco IOL几项已经被点亮。

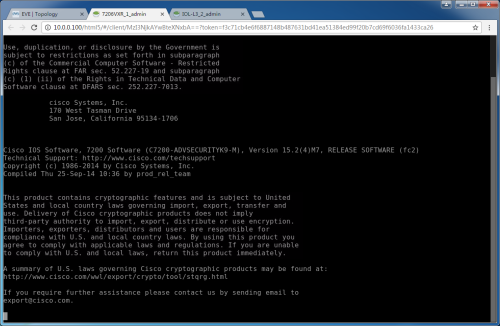

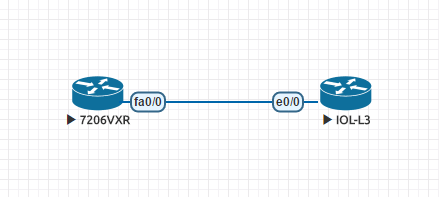

选择一个Cisco IOS 7206VXR和一个Cisco IOL做测试

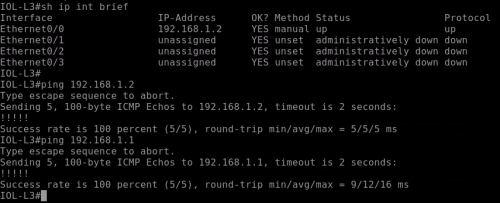

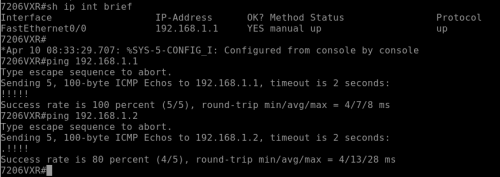

已经通了！此处有必要说一下，以前用GNS3时Dynamips与IOL的设备中间直连会报错，中间必须增加一个GNS3自带的二层交换机才能正常通信。而EVE-NG不需要~~~

---
