GNS3学习笔记

发布时间：2019-09-20 07:27:16编辑：auto阅读（1976）

    最近在自学CCNA，为了搭建路由模拟器先后下载了Boson Network 、DynamipsGUI用的不是很顺手，后来听朋友推荐GNS3很好用，他们报的CCNP培训班老师用的就是GNS，平时的模拟实验都是用这个完成的，由于我本机已有下好的IOS，所以我只从官网上下载了一个GNS3-0.7.4-win32-all-in-one.exe，是开源的免费下载，用了一段时间感觉还不错，呵呵。

    为了加深记忆，决定把使用时碰到的问题记录下来以备后用：
    1、我的GNS3是搭建在vmware虚拟机（绿色版）上的，想实现与我本机的网络互通（利用云cloud实现）。

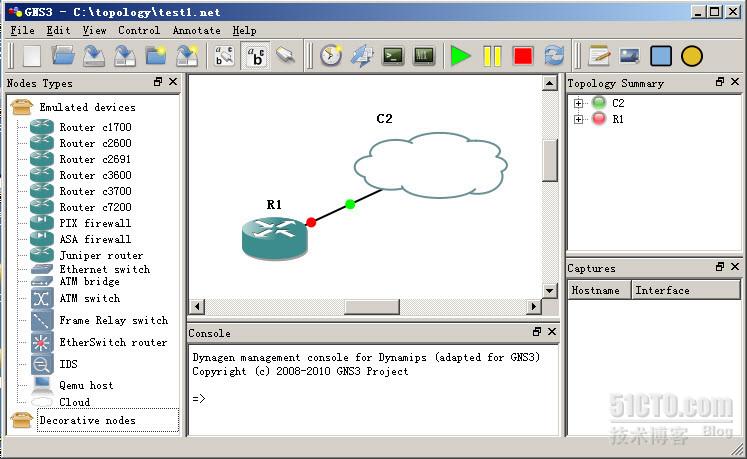

    a）拓扑图如下（GNS3的一些基本配置都是配好了的）：
    路由器型号根据在GNS3中所加载的cisco IOS版本而定，连线菜单中选择ethernet即可。
    b）配置路由器：
    主要是配置路由器的插槽接口，如图配置了4个以太网接口，1个快速以太网接口和4个串口。

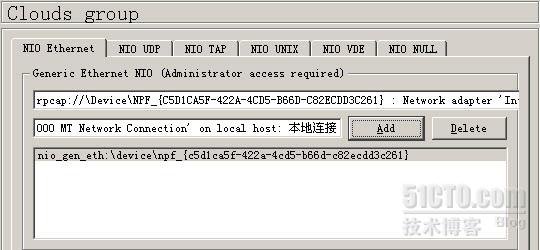

    c）配置cloud
     主要配置NTO Ethernet，在网卡列表中选择本地网卡，我这里只有一个我就直接选上了，不知道是不是绿色版的VMware的原因，在本机上没有多余的网络连接（像vmnet1、vmnet8之类的），点击Add，保存。

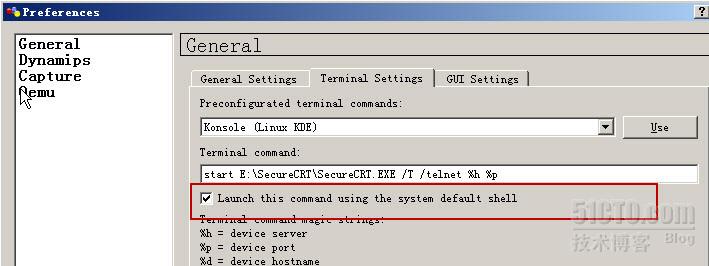

    d）通过虚拟机上已安装的SecureCRT启动路由器，配置好路由器的ip地址（与本机同一网段），开启telnet。GNS3与SecureCRT联动的配置如下：

    在Terminal command窗口中，其他命令保持不变，将路径更改为实际路径。
     e）其中红框标注的选项，由于我之前没有勾选，当用本地的SecureCRT通过telnet方式连接路由器时，怎么都连不上。后来勾选之后就ok了。

    2.保存路由器的配置，再次启动时保持之前的配置。

    刚开始使用GNS3时，发现已经把路由器配置通过write命令进行保存了，但是当再次启动路由器时发现先前的配置丢失，仍然进入的是配置模式。

    我的解决办法：

    a）在建立拓扑图时，把拓扑图保存到指定的目录（一般在GNS3的基本配置中应该提前配好了，如C:/topology），并命名（如test）

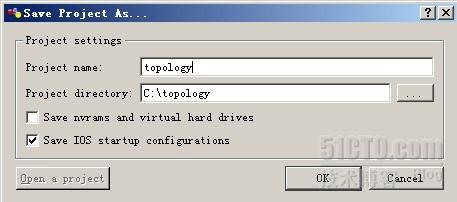

    b）保存project，勾选下面的"Save IOS startup configurations"，之后会在对应的文件夹下生成一个config文件夹，用于保存配置文件。

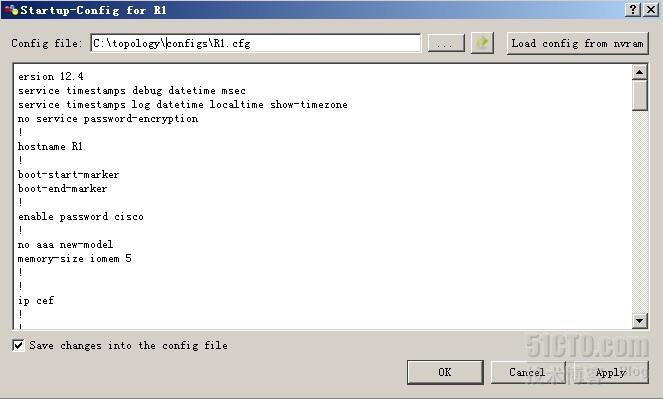

    c）启动路由器，进行相应的配置，并write保存后，返回拓扑图界面。右键点击对应的路由器图标，选择“startup-config”选项：
    点击“Load config from nvram”，会自动显示刚刚配好的配置信息，将该配置文件保存至config文件夹，也可以不勾选下面，手动选择其他目录。
    d）保存成功，再次启动时配置信息就不会丢失了。
