    一、RIPv2：Routing Information Protocol 路由信息协议
    1.特性：
    ①属于“距离矢量”路由协议
    ②定期发送路由更新（30S一次，路由表中所有路由）
    ③依据“跳数”衡量路径好坏  //跳数（hop）：router与router之间称跳。最大有效跳数15

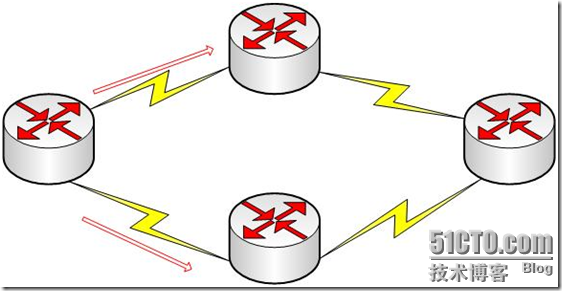

    ④支持默认4条（最大6条）“等开销”路径做负载平衡。如下图：数据被分成两部分同时传输。
    p_w_picpath
    以上是RIPv1和RIPv2都有的特性，下两条为RIPv2特有
    ⑤属于无类路由协议
    ⑥使用组播实现路由更新
    //组播：把数据发给配置RIPv2的router，组播地址：224.0.0.9

    2.应用场合：
    性能要求不高的中小网络环境

    3.具体配置
    ①启用路由协议
    （config）#router rip
    ②指定服务的网段
    （config-router）#network  网络号
    //network后的参数是“网络号”（172.16.0.0），不是“子网号或具体IP”
    //网络号：只写与本台路由器直连网络的网络号
    //一个network后面只能放一个网络号
    ③附加配置
    （config-router）#version 2 //修改RIP版本号，默认为RIPv1
    （config-router）#no auto-summary  //关闭自动汇总
    （config-router）#ip summary-address RIP 汇总IP 汇总掩码 //配置手工汇总
    ④调试（特权模式）
    #show ip route  //查看路由表
    #show ip protocols  //查看路由协议信息
    #debug ip rip  //调试路由更新信息
    #show running-config  //查看路由器配置



    二、EIGRP：Enhanced Interior Gateway Routing Protocol
    增强内部网关路由协议
    1.特性：
    ①EIGRP是Cisco专属协议
    ②属于“高级距离矢量”路由协议
    补充内容：
    距离矢量
    链路状态
    彼此收发路由*
    彼此收发链路状态
    定期收发所有路由
    只在网络发生变化时，而且只发送变化的信息*
    *EIGRP处理的对象是路由
    *网络收敛后，EIGRP不在发送路由更新信息，只有当网络状态变化时，才发送路由信息，且只发送变化网络的路由信息
    //收敛（convergence）：网络由不稳定到稳定的过程。
    //收敛时间：收敛过程持续的时间
    ③收敛时间短，一般小于10S
    ④100%无环路
    ⑤增量路由更新
    ⑥支持默认4条（最多6条）等开销或不等开销路径做负载均衡
    ⑦网络设计灵活（汇总可以做在任意路由器的任意端口上）
    ⑧使用组播实现路由更新（组播地址：224.0.0.10）
    ⑨EIGRP属于“无类路由协议”
    ⑩配置简单方便

    2.开销（Metric）：路由的度量
    EIGRP的度量：
    ①带宽（bandwidth）
    ②延迟（delay）  //前两条为EIGRP的默认参数
    ③可靠性（reliablity）
    ④负载（load）
    ⑤最大传输单元（MTU）  //Ethernet：1500字节  ADSL/PPPOE：1492字节
    p_w_picpath

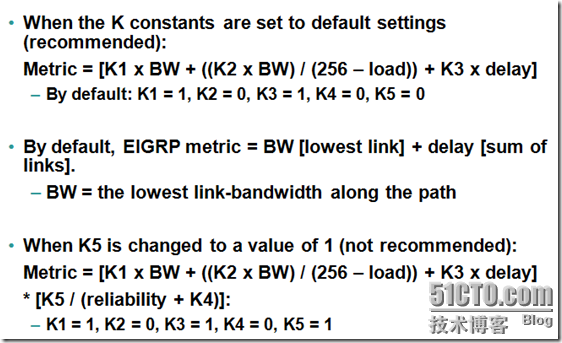

    把上述参数代入公式计算，得到结果作为路径度量
    把带宽和延迟代入公式时：

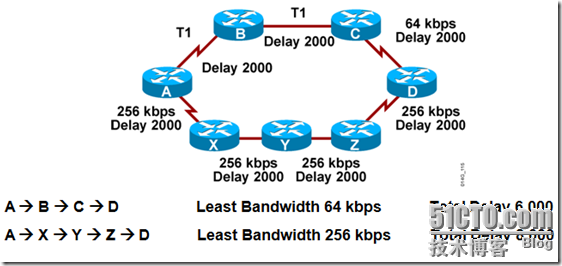

    带宽：所有链路带宽的最小值
    延迟：所有链路延时之和
    p_w_picpath

    3.EIGRP的应用场合
    性能较高的中、大型网络环境

    4.EIGRP的三张表
    ①邻居表（neighbor table）：存放邻居信息
    //邻居关系形成的条件：
    a.物理直连
    b.HELLP包协商通过（参数需要一致：自治系统号，K值）
    查看邻居表：#show ip eigrp neighbor
    ②拓扑表（topology table）：存放从邻居处收到的所有路由
    ③路由表（routing table）：存放到达目的地网络的最好路径
    //查看拓扑表：show ip topology

    5.EIGRP的包类型
    ⑴HELLO包：建立和维护邻居关系
    发送时间：
    ①广播网络（通过SW连在一起），点对点链路（广域网中的是DDN），帧中继的点对点子接口，带宽高于1.544M的多点子接口
    时间：5S
    Hello address = 224.0.0.10
    ②带宽小于1.544M的多点网络  时间：60S
    例：ISDN 128K窄带
    补充：保持时间：在该时间内，未收到邻居HELLO包，就认为邻居有故障
          保持时间=HELLO包发送时间×3
    ⑵UPDATE包：发送路由信息
    ⑶QUERY包：向邻居查询路由信息
    ⑷RELAY包：对query包的应答
    会出现的问题：
    p_w_picpath

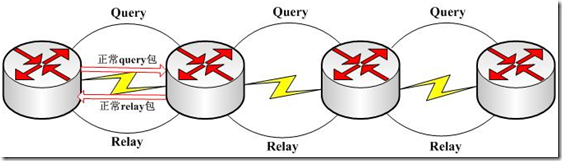

    如果邻居路由器没有目的路由，会一直向其他邻居查询，直到没有邻居后返回relay包，回答目标网络不可达。

    ⑸ACK包：对可靠包的确认（update包、query包、relay包）

    6.EIGRP邻居关系复位条件：
    ①保持时间超时
    ②可靠包的重传次数超过16

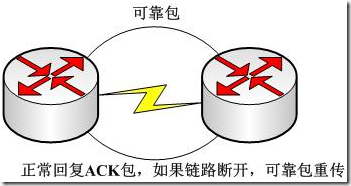

    p_w_picpath

    7.EIGRP的配置
    ①启用路由协议
    （config）#router eigrp 自治系统号
    //自治系统号：范围 1—65535
    特性：不同自治系统的EIGRP路由器，无法实现路由更新
    ②指定服务的网络
    （config-router）#network 网络号

    调试：#show ip route
    #show ip protocols
    #debug ip eigrp
    #show running-config

    8.EIGRP Diffusing Update Algorithm  EIGRP弥散更新算法
    ⑴术语
    ①后继者/侯继者（successor）:到达目的网络的最好路由
    ②可行后继者（feasible successor）：到达目的网络的次好路由
    ③可行性距离（FD）：本台路由器到达目的网络路由的度量
    ④通告距离（AD）：邻居路由器到达目的网络路由的度量

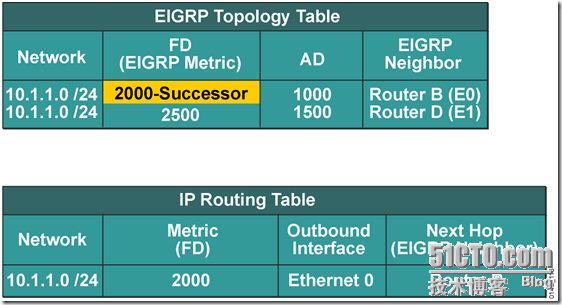

    p_w_picpath
    路由器C连接192网段，如果路由器A要与192网段通信，则
    FD=30  AD=20  FD=X+AD
    ⑵功能
    ①保证100%无环路
    ②记录从邻居处收到的路由
    ③选举后继者和可行后继者
    ④如果最好路由不可用，该算法把次好路由变为最好路由（假设次好路由存在）
    ⑤如果最好路由不可用，该算法向邻居发送路由查询信息（假设次好路由不存在）
    //EIGRP保证路由100%无环路机制：
    ①EIGRP通过路由FD，选举最好路由
    ②如果到达某网络存在多条路由，某路由成为次好路由的条件：该路由的AD<最好路由的FD
    p_w_picpath
    //EIGRP路由查询过程：
    如果最好路由不可用，且次好路由不存在，路由器将向邻居发送query包，在query包发出之后，所有邻居的应答包回来之前，路由器吧该路由置为active状态，只有所有应答包回来之后，路由器才选举到达目的网络的最好路由。

    9.EIGRP的可选配置
    EIGRP的汇总
    特性：①默认EIGRP自动汇总是开启的（基于类的自动汇总）
    ②自动汇总可以关闭（在发送路由的router上关闭）
    （config-router）#no auto-summary
    ③支持手工汇总（在发送路由的端口上）
    （config-if）#ip summary-address eigrp 自治系统号 汇总IP 汇总掩码
    ④手工汇总配置后，会产生一条对应的“NULL0”的汇总路由
    //router A在接收数据包时，会与路由表中路由条目匹配，然后在与掩码进行匹配，掩码精度高的（掩码长度越短精度越高）路由被选择，NULL0表示无接口，匹配到的数据包被丢弃

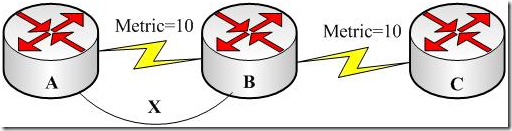

    p_w_picpath
    ⑤当所有具体路由消失后，汇总路由也随之消失
    ⑥汇总路由的度量为：所有具体路由的度量值的最小值，汇总路由只有一条，不存在对比关系，所以定义为最小值
    备注：特定环境下，自动汇总无法代替手工汇总

    10.EIGRP的负载均衡
    特性：
    ①EIGRP支持默认4条，最多6条的等开销或不等开销路径做负载均衡
    ②EIGRP选择那些路径做负载均衡，取决于variance命令的配置
    （config-router）#variance  N
    //作为负载均衡路径的度量，要严格小于最小路径的度量的N倍
    特例：（config-router）#variance 1  //关闭负载均衡功能
    EIGRP认为网络不可达的条件：
    ①跳数越过100
    ②路由的度量：4294967295
    查看路由配置信息：show  ip  protocol

    11.帧中继环境下，EIGRP协议带宽的配置
    默认带宽1.544M，如果不改，会造成拥塞
    ①点对点子接口带宽：与对方设备带宽一致
    ②多点子接口带宽：连在该子接口的所有链路带宽之和
    （config-subif）#bindwidth 带宽（单位KB）

    12.EIGRP的路由查询过程
    描述：
    ⑴当最好路由不可用，且不存在次好路由时，路由器向邻居发送query包
    ⑵.邻居路由器收到query包后：
    ①路由器中存在查询的路由，以relay包做应答
    ②路由器中不存在查询的路由，该路由器向其邻居继续发送query包
    ⑶限制EIGRP的query包查询范围（解决query包泛滥）
    ①配置汇总
    如果路由器的路由表中不存在query包所查询的具体路由，但路由表中存在该具体路由对应的汇总路由，路由器立即以“不知道”的relay包应答邻居，而不把query包发向邻居。

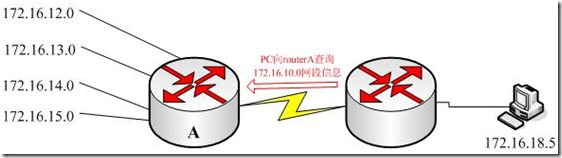

    p_w_picpath
    //不知道=被查询路由度量=4294967295表示不可达

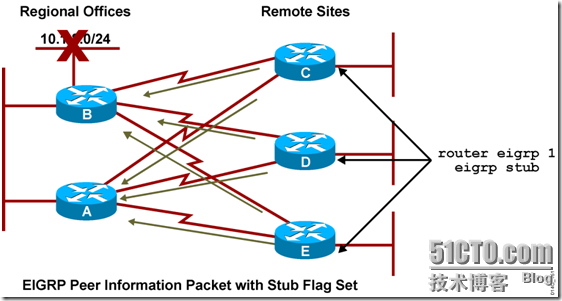

    ②配置末节路由器
    作为末节路由器的设备，会向邻居声明自己的角色
    （声明自己为末节路由器：路由器不会向末节路由器发送query包）
    配置：（config-router）#eigrp  stub
    动态查看EIGRP的路由信息：debug  IP  eigrp
    //如果环境中全是CISCO路由器，EIGRP是最好的协议
    三、EIGRP总结（需要掌握的内容）
    1.eigrp的特性
    2.三张表的功能和格式
    3.默认情况下，EIGRP计算路由度量的因素
    4.EIGRP的5种包，名称，功能
    5.EIGRP邻居关系建立的条件
    6.HELLO包发送时间，保持时间
    7.EIGRP如何阻止环路
    8.EIGRP的基本配置
    9.三张表的查看命令
    10.关闭自动汇总命令，建立手工汇总的命令
    11.手工汇总的优点
    12.负载均衡的命令
    13.EIGRP环境下，链路带宽的制定
    14.关于query包相关说法
    15.阻止query包泛滥整个网络的办法
