H3CNE实验(Vlan/Ftp/DHC

发布时间：2019-09-18 07:26:13编辑：auto阅读（1588）

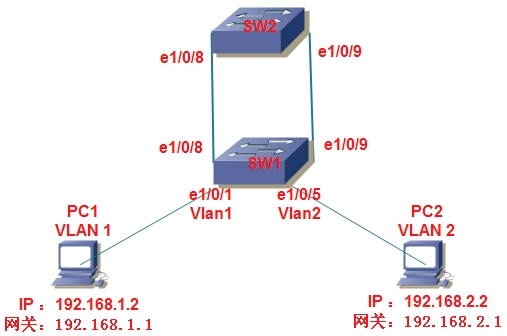

实验拓扑：





试验简述：1、PC1与PC2分别属于Vlan 1 和Vlan 2 ；

2、SW1的Ethernet1/0/1和 Ethernet1/0/5分别属于Vlan1 和Vlan2

                  3、SW1的Ethernet1/0/8和Ethernet1/0/9端口分别与SW2的Ethernet1/0/8和Ethernet1/0/9端口相连；

实验器材：SW1与SW2均为H3C S3610交换机。

实验目标：

目标一、实现Vlan间的互访(希望在SW2上实现路由)；

目标二、在SW1和SW2上使用链路聚合，用于提高带宽和稳定性；

目标三、在SW2上能够为PC1和PC2分配IP地址；

目标四、在SW1和SW2上配置静态域名解析，使得在SW1和SW2上能够使用名称PC和PC2访问主机PC1和主机PC2。

目标五、分别对TELNET、FTP、DHCP进行抓包并分析其工作过程

实验内容：

       SW1的简要配置与分析



#

 version 5.20, Release 5309P02

#

 sysname sw1

#

 ip host pc1 192.168.1.2                            //静态域名解析PC1

 ip host pc2 192.168.2.2                         //静态域名解析PC2

#

vlan 1

#

vlan 2                                               //创建VLAN 2

#

interface Bridge-Aggregation8             //创建链路聚合组 8

 port link-type trunk                          //在组上设置端口端口类型为trunk

 port trunk permit vlan all                  //在trunk上允许所有vlan通过

#

interface Ethernet1/0/5

 port link-mode bridge

 port access vlan 2                             //将该端口e1/0/5加入到vlan 2中

#

interface Ethernet1/0/8

 port link-mode bridge

 port link-type trunk                          //在e1/0/8上设置其端口类型为trunk

 port trunk permit vlan all                  //在trunk上允许所有vlan通过

 port link-aggregation group 8            //将e1/0/8端口加入到链路聚合组 8 中

#

interface Ethernet1/0/9

 port link-mode bridge

 port link-type trunk                          //在e1/0/9上设置其端口类型为trunk

 port trunk permit vlan all                  //在trunk上允许所有vlan通过

 port link-aggregation group 8            //将e1/0/9端口加入到链路聚合组 8 中

#

return

SW2的简要配置与分析

#

 version 5.20, Release 5309

#

 sysname sw2

#

ip host pc1 192.168.1.2                       //静态域名解析PC1

ip host pc2 192.168.2.2                       //静态域名解析PC2

#

vlan 1

#

vlan 2

#

dhcp server ip-pool 1.0                       //配置DHCP 的ip地址池，名为：1.0

 network 192.168.1.0 mask 255.255.255.0

 gateway-list 192.168.1.1

 dns-list 192.168.1.1

#

dhcp server ip-pool 2.0                       //配置DHCP 的ip地址池，名为：2.0

 network 192.168.2.0 mask 255.255.255.0

 gateway-list 192.168.2.1

 dns-list 192.168.2.1

#

user-group system

#

stp enable

#

interface Bridge-Aggregation8             //创建链路聚合组 8

 port link-type trunk                          //在链路聚合端口上设置其端口类型为trunk

 port trunk permit vlan all                  //允许所有vlan通过

#

interface Vlan-interface1

 ip address 192.168.1.1 255.255.255.0 //在vlan 1上配置IP地址

#

interface Vlan-interface2

 ip address 192.168.2.1 255.255.255.0 //在vlan 2上配置IP地址

#

interface Ethernet1/0/8

 port link-mode bridge

 port link-type trunk                          //在e1/0/8上设置其端口类型为trunk

 port trunk permit vlan all                  //在trunk上允许所有vlan通过

 port link-aggregation group 8            //将e1/0/8端口加入到链路聚合组 8 中

#

interface Ethernet1/0/9

 port link-mode bridge

 port link-type trunk                          //在e1/0/9上设置其端口类型为trunk

 port trunk permit vlan all                  //在trunk上允许所有vlan通过

 port link-aggregation group 8            //将e1/0/9端口加入到链路聚合组 8 中

#

Return

抓包分析：1、Telnet工作过程查看与分析：

A、  连接建立：如下图：



Telnet在连接建立时，采用TCP三次握手建立可靠连接

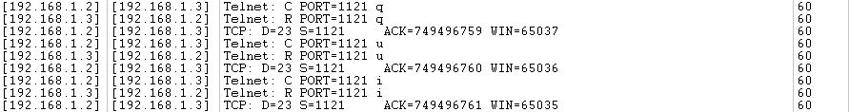

B、数据传输阶段：如下图：



                            telnet在数据传输阶段采用回显(主机输入的命令先传输到服务器，再由服务器发回相同的数据供显示到用户的显示器)，每完成一个回合，由客户机发送确认信息进行数据确认。

                     C：连接关闭阶段：如下图：





                     Telnet在关闭阶段采用TCP的四次挥手机制。

              2、FTP工作过程查看与分析：

                     A、连接建立：如下图：



                            Ftp连接建立阶段采用TCP的三次握手机制，保证数据的可靠传输

B、数据传输：如下图：





                            Ftp的数据传输阶段采用的机制和Telnet不同，服务器不会回显客户机发送的报文，但仍然是具有确认传输机制

C、  连接断开阶段：如下图：



                            Ftp连接断开时采用TCP的四次挥手机制

              3、DHCP工作过程查看与分析

                     如下图：



                            DHCP的工作过程采用四部曲，需要注意的是客户机发送的报文全是广播，而服务器发送的报文全是以单播形式发送

实验总结：

1、  在配置链路聚合时，非常容易忽视在聚合端口上配置trunk端口，从而导致整个网络不通畅的问题，因此应该先进行链路聚合，而后在考虑vlan间路由问题。

2、  若在不考虑链路聚合基础上可以通过在SW1是将中间两根线缆对应的端口分别分配给不同的vlan，同时在SW2上，将对应的端口改为三层端口，并配上三层地址，分别作为不同vlan中主机的网关，此时也可以完成vlan间的路由功能，但无法再进行链路聚合(因为SW2的三层接口无法进行链路聚合)。

3、  DHCP 地址池的分配问题，同时配置两个地址池并不矛盾，不会产生将vlan 2的ip地址分配给vlan 1的问题，因为SW2会根据DHCP请求报文中的vlan标识分配相应的IP地址。

4、  Ftp/Telnet都是采用TCP协议保证可靠传输，因此在工作的开始和结束都会存在三次握手和四次挥手机制；DHCP采用UDP协议进行报文传输，速度快报文小，若地址租约到期，客户机和服务器发送的报文只有最后的两种：request和ack。
