搭建GNS3 2.1.5 + IOU 平

发布时间：2019-09-16 07:35:21编辑：auto阅读（1486）

    以下平台搭建工具：

    GNS3 2.1.5



    VMware Workstation 10



    GNS3 IOU-IOS

    i86bi-linux-l2-adventerprise-15.1b.bin（L2二层交换）

    i86bi-linux-l3-adventerprisek9-15.4.1T.bin（L3三层路由）



    GNS3 VM



    iourc：授权文件（特别重要，不然会出问题，倒腾到后面无法使用）



    步骤：

    （1）安装GNS3 2.1.5

    特别注意：安装GNS3 2.1.5  会很慢，最好找个好点的网络来安装，因为安装程序会直接从网上下载一些软件安装，在安装包里面没有特定的集成安装程序。具体安装时间因网速决定，我在家里安装花了一个通宵（网络慢），让它自己在那下载，第二天早上起来就安装好了，但是在另外一个地方安装仅花了一个小时（网络快）。



    （2）安装VMware Workstation 10

    没啥说的，直接安装好就行



    （3）安装GNS3 VM

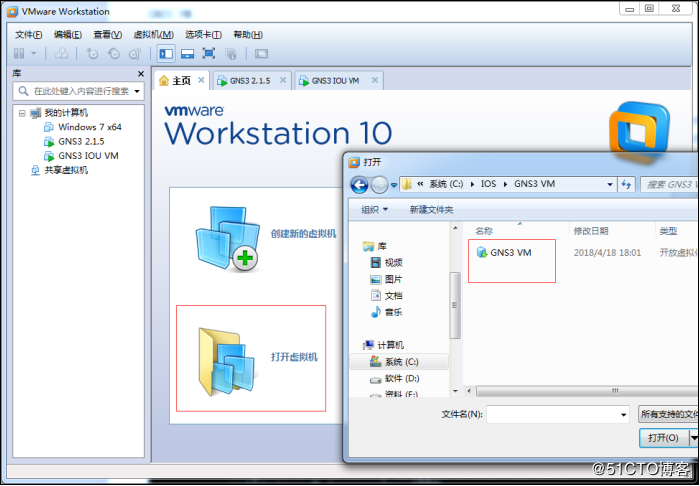

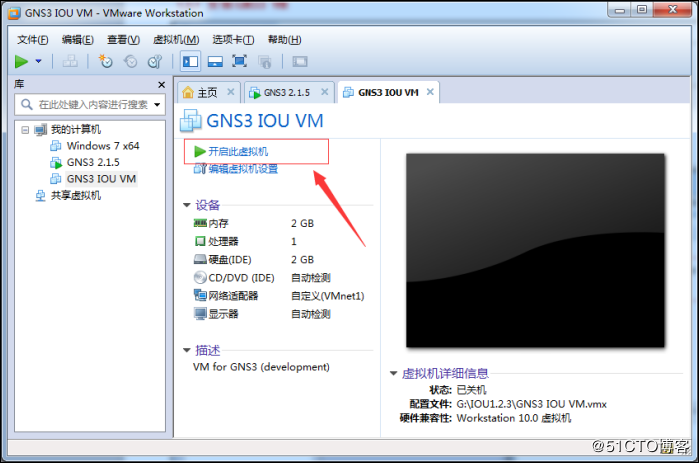

    安装好，运行此虚拟机

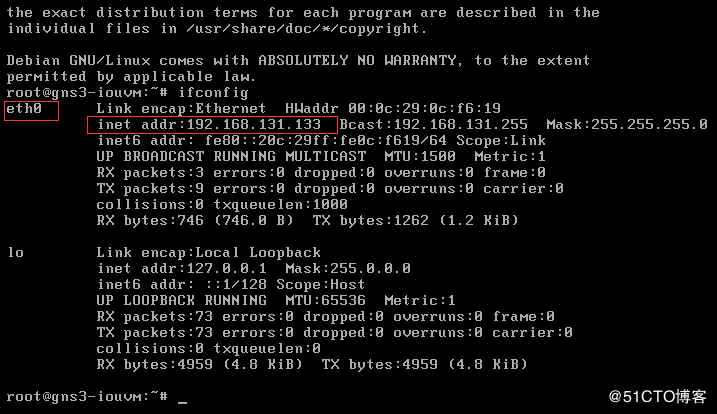

    不需要作任何配置，只需要知道它的IP即可，后面远程连接它需要使用此IP，另外需要验证一下电脑主机与虚拟机是否ping通

    GNS3 1.2.3 左右版本的VM


    GNS3 2.1.5，这界面看着就有点纠结，尤其是对于菜鸟的我，但是还好不需要对它进行设置 【此处需要留意的是第3行有句“KVM support available：True”，这个一定要是True，我有试过安装其他版本是False的。】

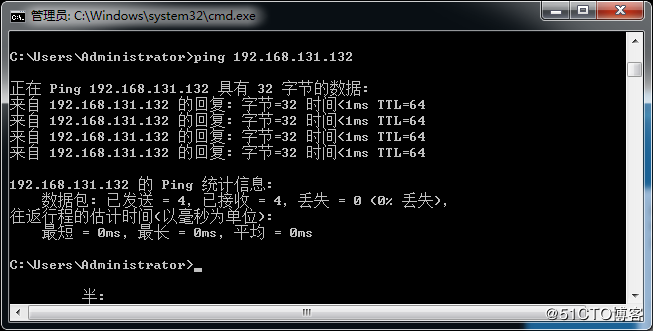

    到这里，基本就OK，主机和虚拟机是能够ping通的，虚拟机开启来放在那不管了







    （4）接下来就是配置GNS3的Server

    这个Server分两部分，Main Server和Remote Server，网上大多数视频讲解的是远程Server配置，但经过测试发现，这两个都可以使用，有图有真相

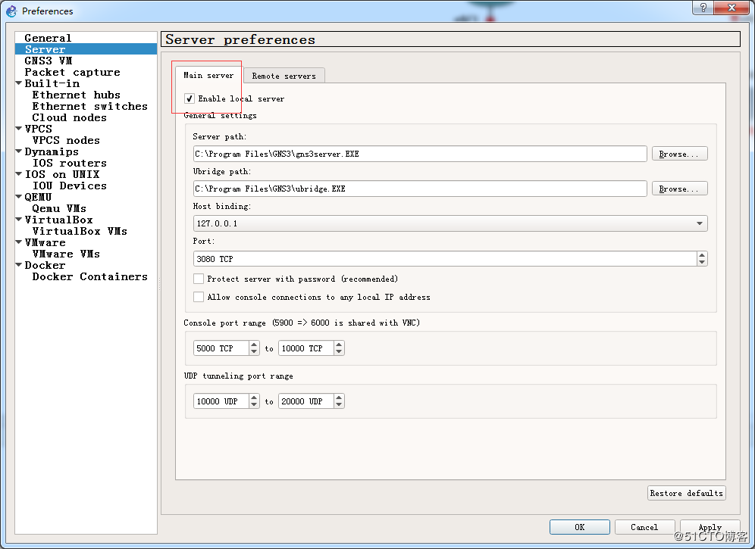

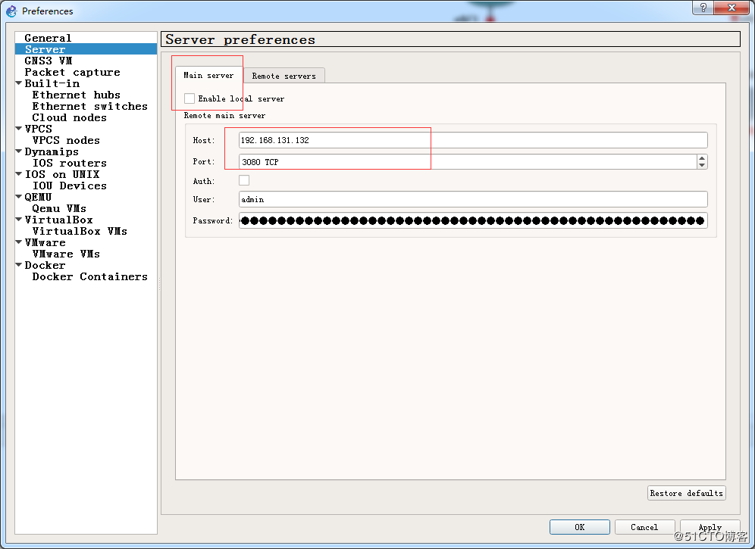

    Main Server配置：

    注意：【Enable local server】就别勾选了

    地址改成虚拟机的地址，端口保持不变就行了

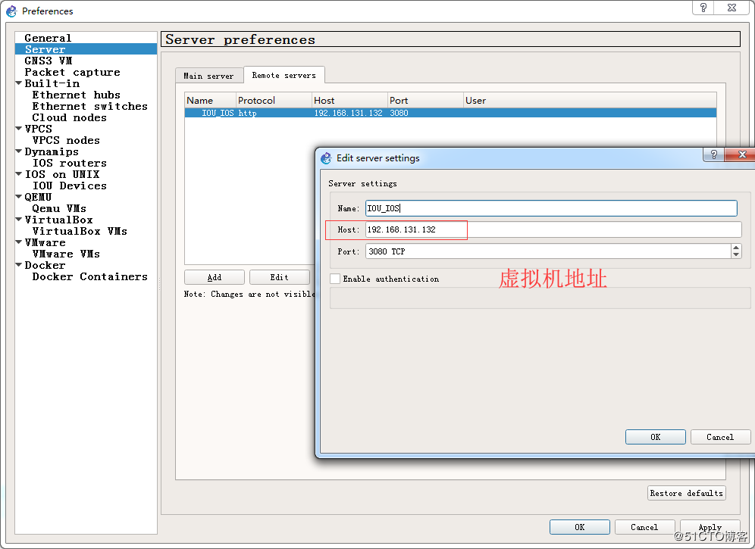

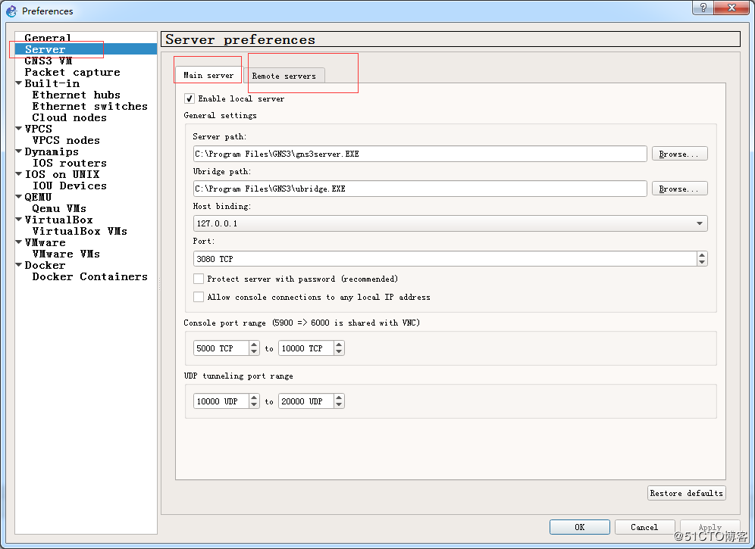

    Remote Server配置（主流）：



    （5）导入IOU-IOS文件



    可以对比一下高版本和低版本的两种镜像文件上传方式：

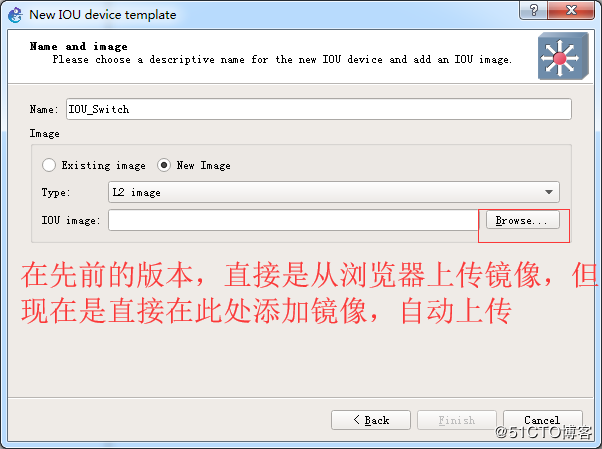

    低版本：

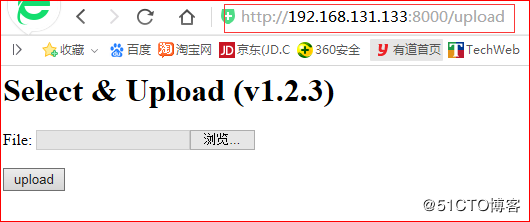

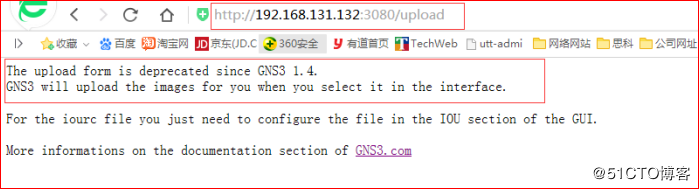

    高版本：提示从1.4版本开始就不使用这种方式上传镜像文件

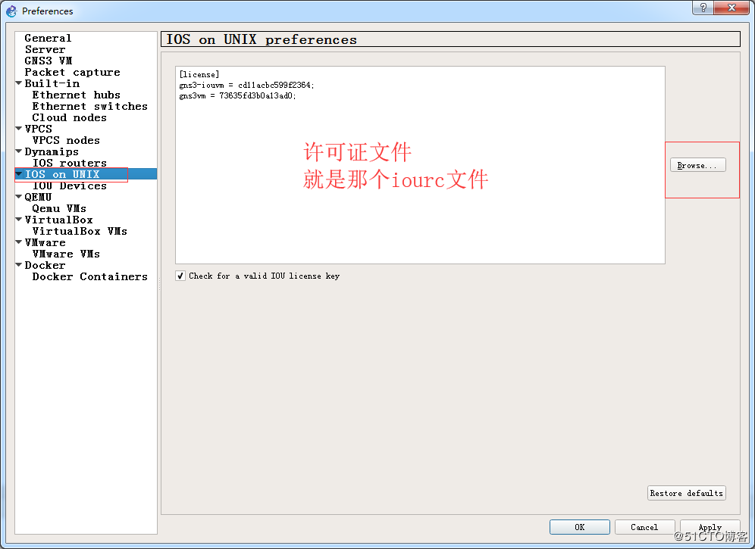

    导入许可证文件（这个很重要，如果没有，要出问题，可以从网上下载，不同的版本似乎对应不同的许可文件）

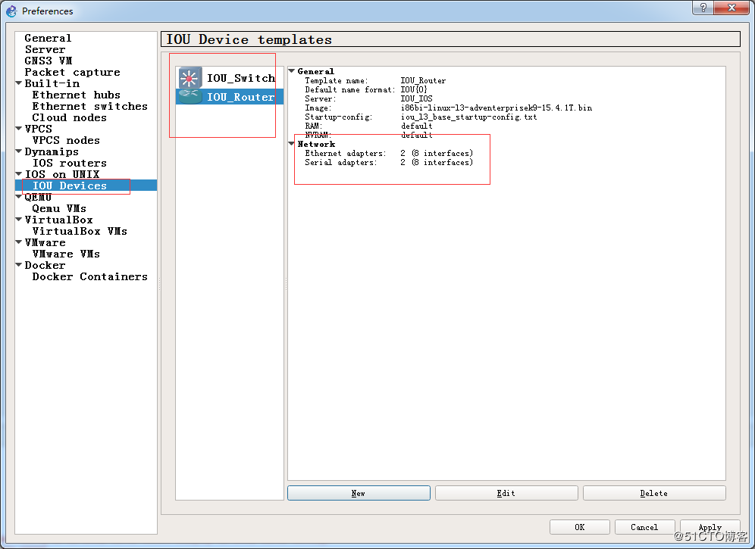

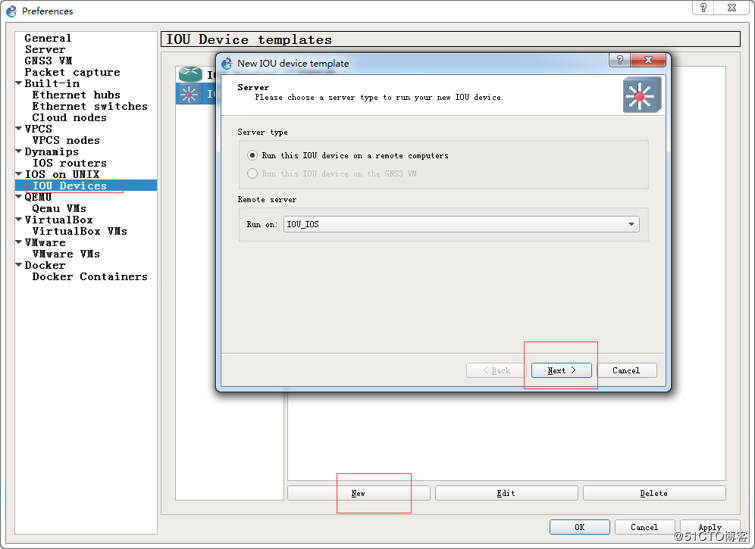

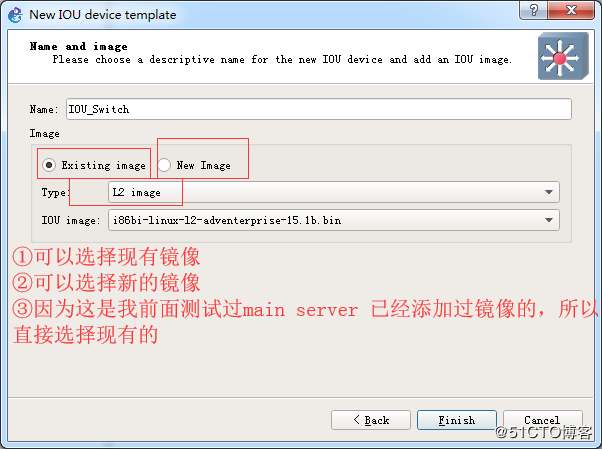

    导入IOU镜像

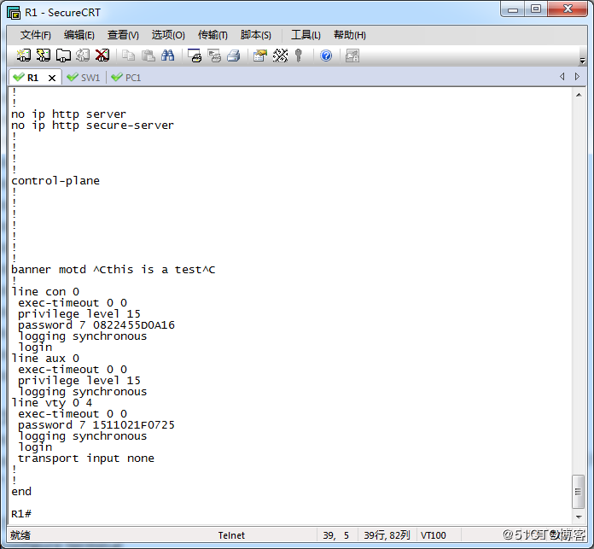

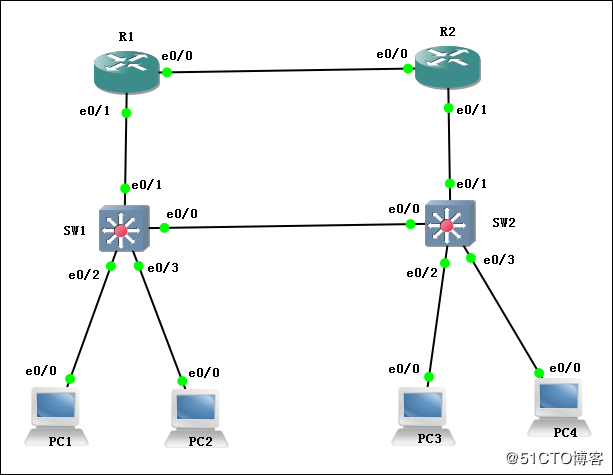

    大功告成，现在来看看效果：

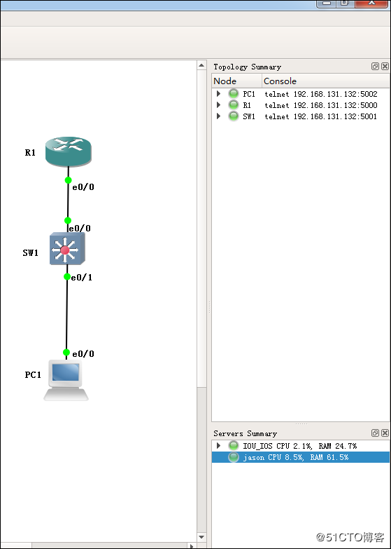

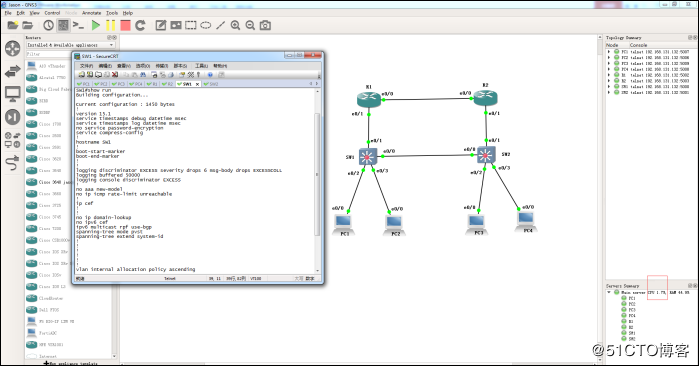

    可以看到同时开启多个设备都只占用一点CPU，但内存似乎消耗有点大

    还没具体去深究它那个Main Server和Remote Server，不过从效果来看，一样，但Remote Server CPU那里多了一个本地CPU占用
