    做了个拓扑，想研究一下HSRP之间的交互，于是想起GNS3抓包功能。

    提前：1）现在GNS3集合多款软件，不像以前那样操作复杂了。下载个新版的GNS3

             2）下载个较新版的wireshark,GNS3默认抓包打开的软件，安装好就行了。

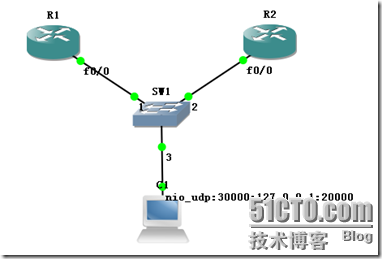

    拓扑：

    p_w_picpath

    配置：

    PC：ip:192.168.1.1/24,网关：192.168.1.254

    R1:1)lookbacp1:10.1.1.1(用来模仿两个路由连接的网络，用于排查hsrp)

         2)f0/0:

    ip address 192.168.1.2 255.255.255.0
    standby 1 ip 192.168.1.254
    standby 1 priority 105(设置优先级高于R2成为主设备。)
    standby 1 preempt

    R2：1)lookbacp1:10.1.1.1(用来模仿两个路由连接的网络，用于排查hsrp)

           2）

    ip address 192.168.1.3 255.255.255.0
    standby 1 ip 192.168.1.254
    standby 1 priority 100(默认是100，可以不用写。)
    standby 1 preempt



    环境搭建好后，就是抓包。

    p_w_picpath



    抓包过程是：先在完整的拓扑上开始，之后是断开R1与SW1之间的连接。这个分两个分段，1是完整的拓扑时，可以看到R1与R2之间不断的HSRP的信息交互；2是断开R1与SW1之间的连接，之后就收不到R1发出的交互信息，R2就抢占成为主设备的过程。



    附上抓包文件，有研究的都讨论一下还能做些更细的研究么，无论是抓包还是HSRP。
